高屈曲コードセット

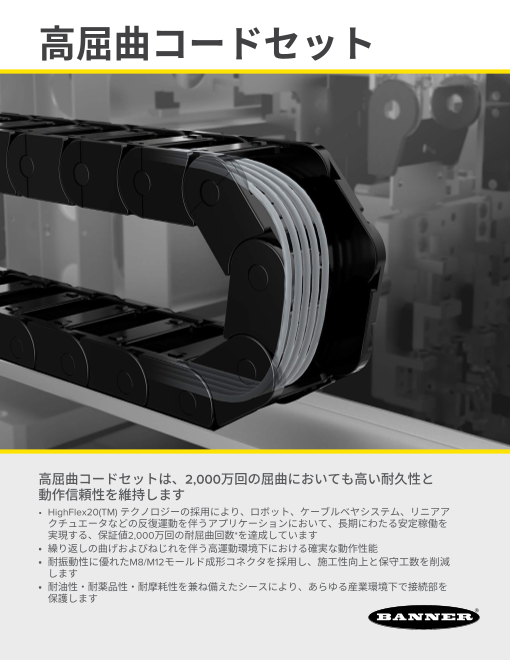

高屈曲コードセット 高屈曲コードセットは、2,000万回の屈曲においても高い耐久性と 動作信頼性を維持します • HighFlex20(TM) テクノロジーの採用により、ロボット、ケーブルベヤシステム、リニアア クチュエータなどの反復運動を伴うアプリケーションにおいて、長期にわたる安定稼働を 実現する、保証値2,000万回の耐屈曲回数*を達成しています • 繰り返しの曲げおよびねじれを伴う高運動環境下における確実な動作性能 • 耐振動性に優れたM8/M12モールド成形コネクタを採用し、施工性向上と保守工数を削減 します • 耐油性・耐薬品性・耐摩耗性を兼ね備えたシースにより、あらゆる産業環境下で接続部を 保護します

高屈曲コードセット M12 コードセット 片側コネクタの場合は不要 コネクタコネクタピン コネクタ コネクタコネクタ ピン コネクタ シース シース シリーズ 種類 形状† 数 オプション 種類 形状† 数 オプション 色 種類 AWG 長さ（m） オプション BC — M12 F 4 — M12 F 4 — G E 22 — 2 — HF20 F = ソケット 3 F = ソケット 3 空白 = 黒 22 = 22 AWG 1 HF20 = 高屈曲 M = プラグ 4 M = プラグ 4 G = 灰 2 5 5 5 空白 = ストレート 空白 = ストレート 空白 = PVC 8 A = L形90° A = L形90° E = TPE 10 15 M8 コードセット 片側コネクタの場合は不要 コネクタコネクタピン コネクタ コネクタコネクタ ピン コネクタ シース シース シリーズ 種類 形状† 数 オプション 種類 形状† 数 オプション 色 種類 AWG 長さ（m） オプション BC — M8 F 4 — M8 F 4 — G E 24 — 2 — HF20 F = ソケット 3 F = ソケット 3 空白 = 黒 24 = 24 AWG 1 HF20 = 高屈曲 M = プラグ 4 M = プラグ 4 G = 灰 2 5 空白 = ストレート 空白 = ストレート 空白 = PVC 8 A = L形90° †† A = L形90° †† E = TPE 10 15 †ソケット-プラグ仕様の両端コネクタ付モデルをご注文の際は、型式名にてソケット（F）を先に指定してください ††プラグコネクタ非対応 仕様 M12 コードセット M8 コードセット 最大電圧 30 VDC 最大電圧 30 VDC 最大電流 4 A 最大電流 4 A 導体サイズ 22 AWG 導体サイズ 24 AWG ケーブル仕上外径 5.23 mm ケーブル仕上外径 4.72 mm 曲げ半径 可動時：外径の10倍（10D） 曲げ半径 可動時：外径の10倍（10D） 固定時：外径の5倍（5D） 固定時：外径の5倍（5D） 屈曲回数 2,000万回 屈曲回数 2,000万回 材質・構造 カップリングナット材質：黄銅ニッケル メッキ 材質・構造 カップリングナット材質：黄銅ニッケル メッキ コンタクト保持部：黒色ナ イロン コンタクト保持部：黒色ナ イロン コネクタ本体：黒色PUR コネクタ本体：黒色PUR 動作温度 -40°C ～ 70°C 動作温度 -40°C ～ 70°C 保護等級（環境耐性） IP66、IP67、IP68 保護等級（環境耐性） IP67 Banner Engineering Corp. 1-888-373-6767 • www.bannerengineering.com © 2026 Banner Engineering Corp. Minneapolis, MN USA PN B_51947504 rev. A
