イーサネットと電源のパススルー（デイジーチェーン）接続に対応。配線工数を削減し、システム統合をスマートに実現。
設備の高機能化に伴い、様々なセンサや制御機器が追加される一方で、それらを繋ぐための配線スペースや制御盤の確保は、設計者にとって常に頭の痛い問題です。
Bannerの「DXMR190 IO-Link マスタ」は、優れた費用対効果を誇るM12上部引き出し設計により、新規導入およびシステム更新時における設計時間・設置工数・導入コストの削減に貢献します。
【設計と設置を最適化する特長】
・省スペースな上部引き出し設計
コネクタが上面（前面）に向かって配置される業界標準の上部引き出し設計を採用しています。これにより、横方向にコネクタが飛び出さず、複数台を並べて設置する際も省スペース化が可能です。
・配線工数を削減するパススルー対応
イーサネット: Dコード M12マルチプロトコルポート（2ポート）により、デイジーチェーン接続が可能で配線工数を削減します。
電源: 電源パススルー対応のAコードまたはLコード（型式による）M12ポート（2ポート）を搭載し、全ポート間での電源デイジーチェーン共有に対応します。
・堅牢なハウジング
IP65、IP67、NEMA 1、UL Type 1に適合したPVC（半透明ブラック）ハウジングを採用し、-40〜+60℃の環境下で安定稼働します（屋内仕様のみ）。
限られたスペースを最大限に活かし、スマートで低コストなシステム統合を実現するIO-Linkマスタの全貌を本カタログでご確認ください。
このカタログについて
| ドキュメント名 | DXMR190 IO-Linkマスタ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 632.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

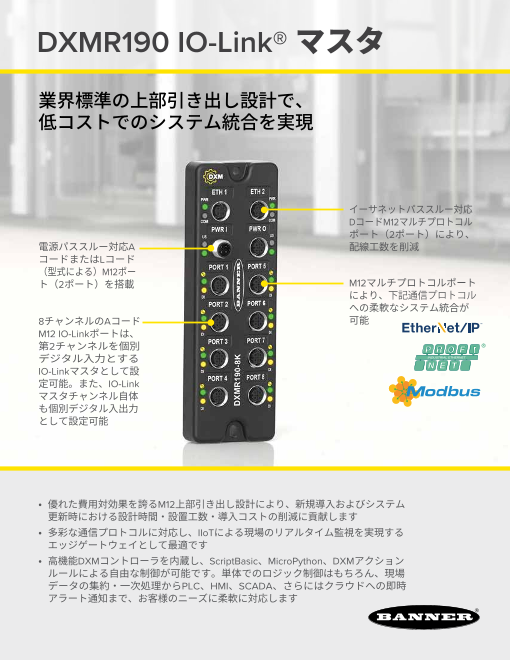

Page1
DXMR190 IO-Link® マスタ
業界標準の上部引き出し設計で、
低コストでのシステム統合を実現
イーサネットパススルー対応
DコードM12マルチプロトコル
ポート （2ポ ート ）により 、
電源パススルー対応A 配線工数を削減
コードまたはLコード
（型式による）M12ポー
ト（2ポート）を搭載 M12 マルチプロトコルポート
により、下記通信プロトコル
への柔軟なシステム統合が
8チャンネルのAコード 可能
M12 IO-Linkポートは、
第2チャンネルを個別
デジタル入力とする
IO-Linkマスタとして設
定可能。また、IO-Link
マスタチャンネル自体
も個別デジタル入出力
として設定可能
• 優れた費用対効果を誇るM12上部引き出し設計により、新規導入およびシス テム
更新時における設計時間・設置工数・導入コストの削減に貢献します
• 多彩な通信プロトコルに対応し、IIoTによる現場のリアルタイム監視を実 現する
エッジゲートウェイとして最適です
• 高機能DXMコントローラを内蔵し、ScriptBasic、MicroPython、DXMアクション
ルールによる自由な制御が可能です。単体でのロジック制御はもちろん、現場
データの集約・一次処理からPLC、HMI、SCADA、さらにはクラウドへの即時
アラート通知まで、お客様のニーズに柔軟に対応します
Page2
DXMR190 上部引き出し型 IO-Linkマスタ
イーサネット接続 IO-Linkマスタ接続 その他の接続 型式
M12 コネクタ（プラグ） x 1（
M1 電源用）
2 コネクタ（ソケット） x 1 DXMR190-8K
M12 Dコード コネクタ（ソケット） x 2
（デイジーチェーン接続および （電源デイジーチェーン用）
M12 コネクタ（ソケット） x 8
上位制御系通信用） M12 Lコード コネクタ（プラグ） x 1（電 源用）
M12 Lコード コネクタ（ソケット） x 1 DXMR190-L-8K
（電源デイジーチェーン用）
仕様
22.5 mm
供給電圧 10 ～ 30 VDC
通信プロトコル Modbus/TCP、EtherNet/IP™、PROFINET®
190 mm 材質・構造 PVC（半透明ブラック）
動作温度 -40 ～ +60 ℃
保護等級（環境耐性） 屋内仕様のみ
IP65、IP67、NEMA 1、UL Type 1
61 mm
アクセサリ
4ピン M12 BC-M12F4-22-2 4ピン M12 BC-M12F4-M12M4-22-2
片側コネクタ 2 m (6.5') 両端コネクタ 2 m (6.5')
ストレートコネクタ仕様。 BC-M12F4-22-5 ストレートコネクタ仕様。L形仕様 の場 BC-M12F4-M12M4-22-5
L形仕様の場合は、型式 5 m (16.4') 合は、型式「M12F4」または「M12M4」 5 m (16.4')
「M12F4」の末尾に「A」 BC-M12F4-22-10 の末尾に「A」を追加します BC-M12F4-M12M4-22-10
を追加します 10 m (32.8') （例：BC-M12F4A-M12M4A-22-2） 10 m (32.8')
（例：BC-M12F4A-22-2）
BCD-M12DM-RJ45-2 BCD-M12DM-M12DM-2
4ピン Dコード M12 - RJ45 2 m (6.5')
4ピン Dコード 2 m (6.5')
両端コネクタ BCD-M12DM-RJ45-5
5 m (16.4') M12両端コネクタ BCD-M12DM-M12DM-5
ストレートコネクタ仕様 BCD-M12DM-RJ45-10 ストレートコネクタ仕様 5 m (16.4')
BCD-M12DM-M12DM-10
10 m (32.8') 10 m (32.8')
BCP-M12LF5-14-2 BCP-M12LF5-M12LM5-14-2
2 m (6.5 ft) 2 m (6.5 ft)
5ピン M12 Lコード BCP-M12LF5-14-5 5ピン M12 Lコード BCP-M12LF5-M12LM5-14-10
片側バラ線 5 m (16.4 ft) 両端コネクタ 10 m (32.8 ft)
ストレートコネクタ仕様 BCP-M12LF5-14-10 ストレートコネクタ仕様 BCP-M12LF5-M12LM5-14-15
10 m (32.8 ft) 15 m (49.2 ft)
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2026 Banner Engineering Corp. Minneapolis, MN USA PN B_51966811
