PTL110 ピックトゥライト

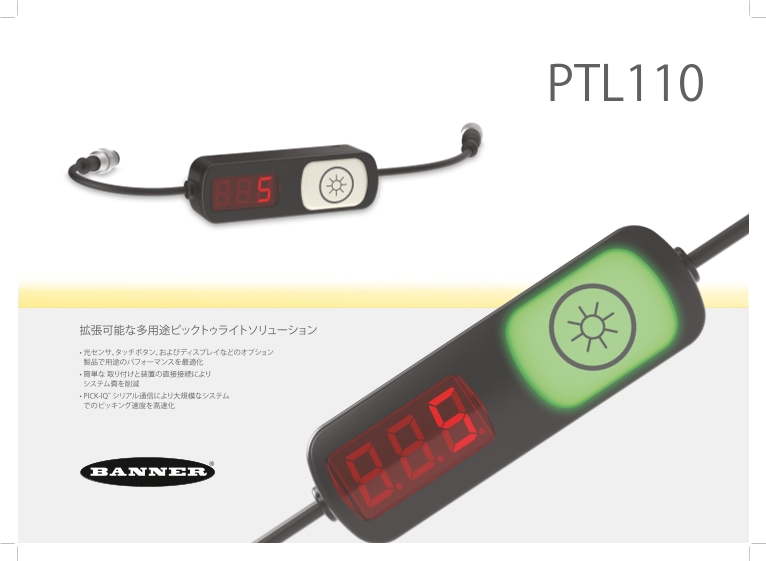

PTL110 拡張可能な多用途ピックトゥライトソリューション • 光センサ、タッチボタン、およびディスプレイなどのオプション 製品で用途のパフォーマンスを最適化 • 簡単な 取り付けと装置の直接接続により システム費を削減 • PICK-IQ™ シリアル通信により大規模なシステム でのピッキング速度を高速化

ピッキング、キッティング、および関連する用途での生産性と品質を改善 明るいインジケータがガイダンスとセンサの確認アクションを表示します。 素早い設置と部品移動を可 ジップタイで簡単に取り 能にする各種取り付けオプ 付けるための穴付き ション Pick-IQ™ 生産性のターゲットを突破する高速応答速度を確保 デイジーチェーン接続を素早く行う すべてのモデルを最初、中間、または最 ためのM12コネクタ 後のユニットとして使用でき、注文と在 庫管理を簡略化 システムを素早く簡単に 拡張または変更 監視と制御 ピックカウントなどを PTL装置はシリアルマスタで制御 示す3桁ディスプ レイ タッチボタンによる確実 最大14色のカスタマイズ可 なピッキングインターフ 能な表示により明確な視認 ェイス 性を最大化 DXM700コントローラ • プロトコル変換およびシステム初期化を行うマスタ 装置として使用 • 分析とシステム最適化に使用できるパフォーマンス メトリクスを収集 ダイレクトピック検出用のビル • ワイヤレス設置には無線内蔵モデルを選択 トイン光学センサ プライマリおよびセカンダリセンサ機能 の定義により1台の装置の機能を拡張 www.bannerengineering.co.jp | 06-6309-0411

キッティングステーション 多品種アセンブリステーション 課題 課題 • キッティングステーションでの正確性を確保し加速化する一方で、1人のオペレータが複数のタスク • 複 数の部品が1つのステーションで作られる際のエラーを除外し、品質を確保する を実施できるように単純なシステムを維持 • スループットを高め、トレーニングと在庫補充プロセスを簡略化する • キッティングエリアには、多様なモデルに使用する材料の需要を満たすために多数の部品が存在し ており、変更や拡張への殉難性が必要 解決策 解決策 • 明 確な表示により、各ステップで使用する正しいコンポーネントと数量を素早く特定し、アセンブリに かかわるエラーを軽減します。コンポーネントのカウントはリモートで監視することもできるため、在 • 1人のオペレータが多色インジケータ、わかりやすい3桁ディスプレイ、およびセンサやタッチボタン 庫補充を簡略化し、ダウンタイムを回避できます。 を使用して、複数のアセンブリに使用するキットを作成します。多用途性の高いPTLシステムは、大小 関わらず、ほぼすべてのタイプのキッティング用途に合わせて構成できます。 • 光 学センサが通常作業の動作中の手を検出し、PICK-IQ™通信による高速応答で、次のビンが素早く 指示されます • 高速PICK-IQ™ 通信により、生産性ターゲットを超えるペースを維持できるようにオペレータを誘導 する、大規模で拡張可能なキッティングステーションでの使用に対応できます。 • 色 を使ったアセンブリによりトレーニングを素早く簡単に行えます。接続性とブラケットが単純である ため、再プログラミングやツールを使用せずに、PTL装置を移動することができます。 • 単純な電気・機械の設置オプションにより、システムへのピックポイントの追加を簡略化 | 3

ファミリ ハウジング 制御 センサ タッチ ディスプレイ 接続 PTL 110 S — FF100 T D3 — QP150 S = PICK-IQ™ シリアル FF100 = 100 mm 限定反射 T = インジケータ付きタッチ D3 = 3桁LEDディスプレイ QP150 = デュアル150 mm PVCケー 通信 FF200 = 200 mm 限定反射 L = インジケータのみ Blank = ディスプレイなし ブル、M12ユーロスタイル Blank = センサ入力なし QD付き 電源電圧 10 V~30 V DC、1.65ワット 最大電力消費量 通信 PICK-IQ™は、Modbus RS-485と互換しています DXM700はModbus RTUをModbus TCP/IPまたはEthernet/IPに変換します 接続装置 1つの 電源で標準的な使用率の場合、64台以上 電源、ケーブルの長さ、装置の使用状況に応じて200台以上可能 35 mm 構造 ハウジング：ABS インジケータ：ポリカーボネート 30.1 mm ディスプレイレンズ：アクリル (存在する場合) 110.0 mm 環境等級 IEC IP54 動作温度 –40 °C～+50 °C (–40 °F～+122 °F) +50 °Cで最大相対湿度 90% (結露なきこと) 認証 付属品 コードセット MQDEC-401SS 4ピン M12/ユーロスタイル MQDC-406 0.3 m (1') 直線コネクタモデルを記載。 2 m (6.5') 4ピン 両端ユーロスタイル MQDEC-403SS 直角モデルには型番の最後に MQDC-415 「RA」 5 m (15') オス直線コネクタから 0.91 m (3') メス直線コネクタ MQDEC-406SS を追加 MQDC-430 2 m (6.5') LMBPTL110C LMBPTL110F LMBPTL110A45 (例 MQDC-406RA) 9 m (30') MQDEC-412SS 3.7 m (12') 28 mmチューブ式ラック スロット付き押出またはフラットレール取り付け JP 209090 06-6309-0411 © 2019 Banner Engineering Corp. 〒532-0011 大阪市淀川区西中島3-23-15 www.bannerengineering.co.jp セントアーバンビル305
