SX セーフティレーザスキャナ

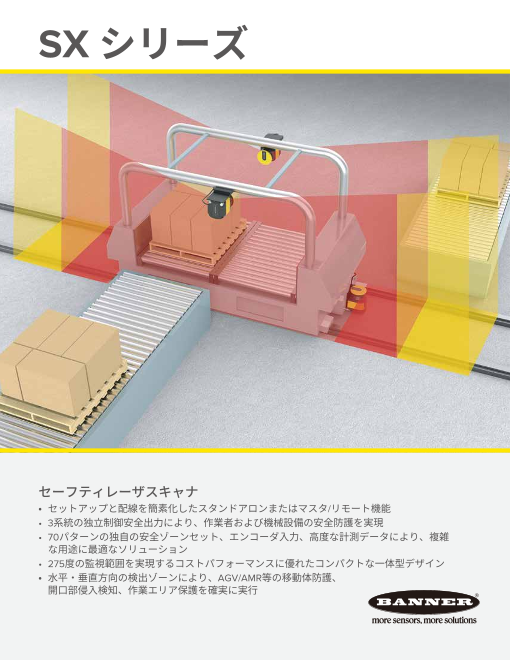

SX シリーズ セーフティレーザスキャナ • セットアップと配線を簡素化したスタンドアロンまたはマスタ/リモ ート機能 • 3系統の独立制御安全出力により、作業者および機械設備の安全防護を実現 • 70パターンの独自の安全ゾーンセット、エンコーダ入力、高度な計測データにより、複雑 な用途に最適なソリューション • 275度の監視範囲を実現するコストパフォーマンスに優れたコンパクトな一体型デザイン • 水平・垂直方向の検出ゾーンにより、AGV/AMR等の移動体防護、 開口部侵入検知、作業エリア保護を確実に実行

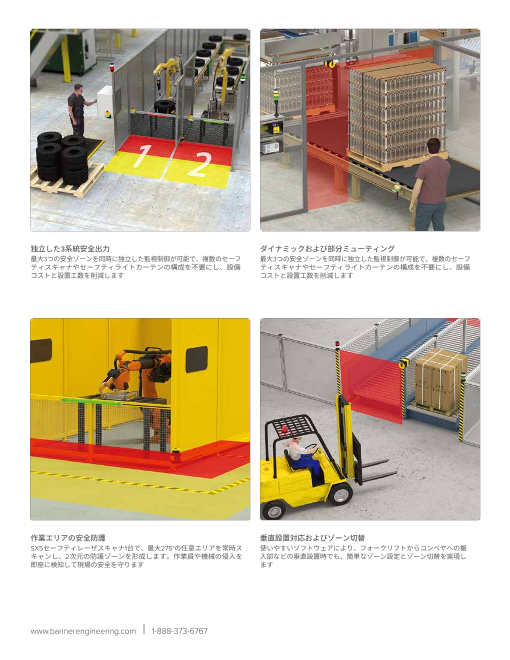

独立した3系統安全出力 ダイナミックおよび部分ミューティング 最大3つの安全ゾーンを同時に独立した監視制御が可能で、複数のセーフ 最大3つの安全ゾーンを同時に独立した監視制御が可能で、複数のセーフ ティスキャナやセーフティライトカーテンの構成を不要にし、設備 ティスキャナやセーフティライトカーテンの構成を不要にし、設備 コストと設置工数を削減します コストと設置工数を削減します 作業エリアの安全防護 垂直設置対応およびゾーン切替 SX5セーフティレーザスキャナ1台で、最大275°の任意エリアを常時ス 使いやすいソフトウェアにより、フォークリフトからコンベヤへの搬 キャンし、2次元の防護ゾーンを形成します。作業員や機械の侵入を 入部などの垂直設置時でも、簡単なゾーン設定とゾーン切替を実現し 即座に検知して現場の安全を守ります ます www.bannerengineering.com | 1-888-373-6767

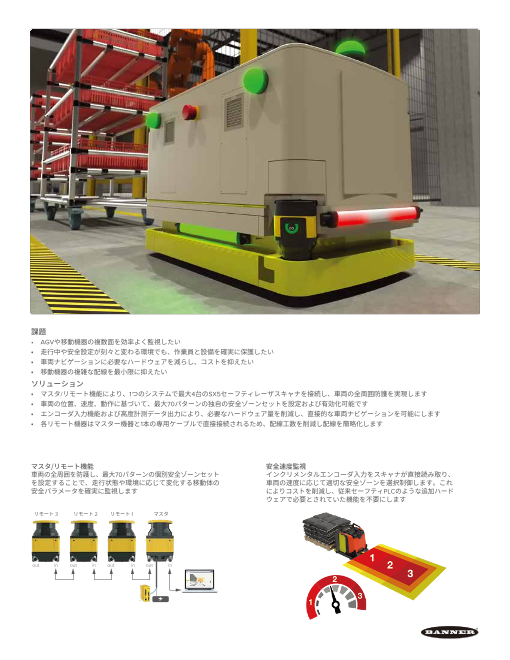

課題 • AGVや移動機器の複数面を効率よく監視したい • 走行中や安全設定が刻々と変わる環境でも、作業員と設備を確実に保護したい • 車両ナビゲーションに必要なハードウェアを減らし、コストを抑えたい • 移動機器の複雑な配線を最小限に抑えたい ソリューション • マスタ/リモート機能により、1つのシステムで最大4台のSX5セーフティレーザスキャナを接続し、車両の全周囲防護を実現します GO • 車両の位置、速度、動作に基づいて、最大70パターンの独自の安全ゾーンセットを設定および有効化可能です • エンコーダ入力機能および高度計測データ出力により、必要なハードウェア量を削減し、直接的な車両ナビゲーションを可能にします • 各リモート機器はマスター機器と1本の専用ケーブルで直接接続されるため、配線工数を削減し配線を簡略化します マスタ/リモート機能 安全速度監視 車両の全周囲を防護し、最大70パターンの個別安全ゾーンセット インクリメンタルエンコーダ入力をスキャナが直接読み取り、 を設定することで、走行状態や環境に応じて変化する移動 体の 車両の速度に応じて適切な安全ゾーンを選択制御します。これ 安全パラメータを確実に監視します によりコストを削減し、従来セーフティPLCのような追加ハード ウェアで必要とされていた機能を不要にします リモート 3 リモート 2 リモート 1 マスタ out in out in out in out in

高信頼性・柔軟性を実現する産業用安全対策 作業員から固定設備・AGV（無人搬送車）などの移動体まで、水平・垂直方向の設置で幅広く監視 過酷な産業環境での安定稼働を実現する堅牢設計 ウィンドウ部 交換対応 キーパッド マスタ リモート 各種ステータス、診断、警告 およびエラー表示機能 1 2 3 In GO STOP WARNING Restart LED 1 ：安全エリアでの物体検出（OSSD） LEDM U2TI：NG未使用 CLEANW1 LED 3：警告エリア2割当 LED 4：警告エリア1割当 STOP LED 5：インターロック状態(リセット入力待機) WARNING Restart MUTING CLEANW1 最大70パターンの 警告エリアの 275°の広角エリアをカバ ー。 安全防護エリア設 最大範囲：40 m 安全エリアの 建屋や設備のコーナー設置 定が可能 最大範囲：5.5 m にも柔軟に対応 www.bannerengineering.com | 1-888-373-6767

セーフティスキャナシステム - ソフトウェア 立ち上げ時間を短縮する簡単設定 SX5の設定は、バナーが提供する無償の設定ソフトウェアを使用を用いて数ステップで完了します。 本ソフトウェアは対話型の操作ツールを実装しており、ガイド手順に従うことで、既存の設備に合 わせた最適な防護エリアや警告エリアを迷わず簡単に設計いただけます。 本ソフトウェアは、監視エリアをグラフィカルに表 示し、ドロップダウンメニューや機能別ワークシー トなどの設定および管理ツールを搭載していま す • 管理データ：ファイルタイトルヘッダ、アプリケー ションの説明など • 安全関連データ：スタートアッププロセス情報 • 安全ゾーン/警告ゾーン設定データ：輪郭および制 限値

SX5-ME70 SX5-M70 SX5-M10 SX5-R SX5-B6 存在の検出 50 / 70 mm 50 / 70 mm 50 / 70 mm 50 / 70 mm 50 / 70 mm 手の検出 30 / 40 mm 30 / 40 mm 30 / 40 mm 30 / 40 mm 30 / 40 mm 身体の検出 70 / 150 mm 70 / 150 mm 70 / 150 mm 70 / 150 mm 70 / 150 mm 範囲 30 mm = 2.5 m 30 mm = 2.5 m 30 mm = 2.5 m 30 mm = 2.5 m 30 mm = 2.5 m 40 mm = 3 m 40 mm = 3 m 40 mm = 3 m 40 mm = 3 m 40 mm = 3 m （分解能による） 50 mm = 4 m 50 mm = 4 m 50 mm = 4 m 50 mm = 4 m 50 mm = 4 m 70 / 150 mm = 5.5 m 70 / 150 mm = 5.5 m 70 / 150 mm = 5.5 m 70 / 150 mm = 5.5 m 70 / 150 mm = 5.5 m 最大ゾーン セット数 70 70 10 マスタによる 6 （構成による） マスタ/リモート マスタ マスタ マスタ 機能 リモート最大3台 リモート最大3台 リモート最大 リ ート 3台 モ 着脱式メモリ SXA-RM-70 SXA-RM-70 SXA-RM-10 最大OSSD出力数 （構成による） 3 x 2 OSSD 3 x 2 OSSD 2 x 2 OSSD 1 x 2 OSSD M12 8ピン M12 8ピン M12 8ピン 接続方式 または または また は M12 8ピン M12 17ピン M12 17ピン M12 12ピン 速度監視 ミューティング プログラマブル ダストフィルタ機能 測定値表示 ウィンドウ部 交換可能 www.bannerengineering.com | 1-888-373-6767

仕様 動作範囲および 安全防護エリア：最大5.5 m スキャン角度 警告エリア：40 m スキャン角度：275° 検出性能 30 mm、40 mm、50 mm、70 mm、150 mm 152 mm OSSD（安全出力） 全入出力は+24 VDCまたはDCコモンへの短絡から保護されています 保護等級（環境耐性） IEC IP65 動作温度 –10 ～ +50 ℃（–14 ～ +122 ℉） 消費電流（24 VDC） スタンドアロンスキャナ：24 VDC・無負荷時（IO）：0.3 A リモート機：24 VDC・無負荷時（IO）：0.3 A + 0.3 A マスタ機：24 VDC・最大出力負荷時（IO）： 無負荷時（IO）+ 使用OSSDペア（または警告ペア出力）1系統あたり0.5 A 機械的仕様 ハウジング材質：アルミ合金 ハウジング色：黄色（RAL1003） 光学カバー材質：ポリカーボネート 102 mm 光学カバー表面：アクリル 112 mm 安全関連特性 Type 3 (EN 61496-1) SIL 2 (IEC 61508) Category 3 (EN ISO 13849-1) SILCL 2 (EN 62061) PL d (EN ISO 13849-1) 光学データ 波長：905 nm パルス幅：3 nsec レーザクラス: クラス1（EN 60825-1） 認証 インターフェースオプション SC26-2 SC26-2e SC10-2roe SR-IM-9A SR-IM-11A SC26-2d SC26-2de 柔軟性と高効率性を兼ね備えたセーフティ セーフティコントローラおよび 本インターフェースモジュールは、ソリッドス ISD-PLC 間 コントローラ。省スペース設計を実現し、 ゲートウェイは、最大 テート出力または有接点出力、ならびに外部機 64台のISDデバイス アイコン表示形式のソフトウェアにより容 との接続に対応し、他機器用に6系統の安 器モニタリング（EDM）機能を備えた主安全 機 易にプログラミングが可能 全入力を備えています 器（例：セーフティライトカーテン、安全モジ ュール等）向けに、絶縁された安全出力接点を アクセサリ 提供します 8ピン M12 ストレート 12ピン M12 ストレート 17ピン M12 ストレート SXA-815D SXA-1215D SXA-1715D 4.5 m (15') 4.5 m (15') 4.5 m (15') SXA-825D SXA-1225D SXA-1725D 7.6 m (25') 7.6 m (25') 7.6 m (25') SXA-850D SXA-1250D SXA-1750D SXA-MBK-1 SXA-MBK-2 15.2 m (50') 15.2 m (50') 15.2 m (50') ピッチ・ロール角 SXA-8100D 保護用ブラケット SXA-12100D SXA-17100D 調整用ブラケット 30.4 m (100') 30.4 m (100') 30.4 m (100') 8ピン M12 – プラグ-プラグ 4ピン M12 Dコード - RJ45 SXA-DEE2M-810F 3 m (9.8') SXA-DEE2M-815F STP-M12D-406 5 m (16.4') 1.83 m (6') SXA-DEE2M-830F STP-M12D-415 10 m (32.8') 4.5 m (15') SXA-DEE2M-850F STP-M12D-430 SXA-RM-10 / SXA-RM-70 SXA-WIN 15 m (49.2') 9.14 m (30') • 着脱式メモリ SX..M10 ウィンドウ部 SXA-DEE2M-880F • 着脱式メモリ SX..M*70 交換キット 25 m (82')
