従来のブロック型から大幅にスリム化。限られたスペースで最大16点のデジタルI/Oを柔軟に集約します。
装置の小型化が求められる現代の製造現場において、制御機器やネットワークハブの設置スペースの確保は、設計エンジニアにとって大きな課題です。
Bannerの「R95C IO-Linkハブ」は、革新的な形状により、設置スペースが限られた狭小エリアにも収まる8ポート デジタルI/O PNP/NPN IO-Linkハブです。
【装置設計をスマートにする省スペース設計】
・圧倒的な薄型・コンパクト設計
117 mm × 81 mm × 17 mmという薄型のハウジング形状を採用しています。制御盤内はもちろん、装置の隙間や可動部付近など、これまで設置が難しかった場所にも柔軟に組み込めます。
・高密度なI/O集約
1ポートあたり最大2点の機器接続に対応し、1台のR95Cハブで最大16点のデジタルI/O PNP/NPN入力信号を伝送します。各ポートにつき2つのI/Oピンを搭載しており、入力/出力を個別に設定可能な8ポート構成です。
・過酷な環境にも対応
保護等級はIP65、IP67、NEMA 1、UL Type 1に適合しており、動作温度も-40℃〜70℃と幅広く、工場内の厳しい環境でも安定して稼働します。
限られたスペースを最大限に活かし、洗練された装置設計と配線の最適化を実現するIO-Linkハブの全貌を本カタログでご確認ください。
このカタログについて
| ドキュメント名 | R95C IO-Linkハブ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 863.7Kb |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

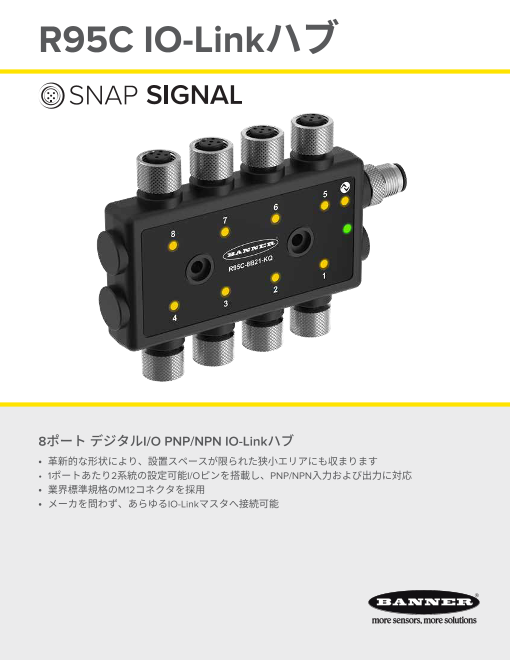

Page1
R95C IO-Linkハブ
8ポート デジタルI/O PNP/NPN IO-Linkハブ
• 革新的な形状により、設置スペースが限られた狭小エリアにも収まります
• 1ポートあたり2系統の設定可能I/Oピンを搭載し、PNP/NPN入力および出力に対応
• 業界標準規格のM12コネクタを採用
• メーカを問わず、あらゆるIO-Linkマスタへ接続可能
Page2
R95C IO-Linkハブ
電源・IO-Linkポート
• 全ポート間での電源共有に対応
接続仕様
• 1ポートあたり最大2点の機器接続に対応
入力/出力を個別に設定可能な8ポート構成 • 1台のR95Cハブで最大16点のデジタルI/O
• 各ポートにつき2つのI/Oピンを搭載 PNP/NPN入力信号を伝送
• 各M12ポートでデジタルI/O出 力を駆動
ハウジング 機能 コンバータ 制御方式 接続方式
R95 C — 8B21 — K Q
C = コ ンバータ 8B21 = 8ポート、NPN/PNP両用、2入力、 K = IO-Link Q = M12コネクタ（QD）
1出力
仕様
電源 18 ～ 30 VDC
117 mm
保護等級（環境耐性） IP65、IP67、NEMA 1、UL Type 1
動作温度 -40°C ～ 70°C
81 mm 最大90 % RH（+70 ℃時、結露なきこと）
保管温度 -40 °C ～ 80 °C
接続仕様 一体型4ピン M12（ソケット）コネクタ（QD) × 8
一体型4ピン M12（プラグ）コネクタ（QD) × 1
認証
17 mm
アクセサリ
4ピン M12両端コネクタ付 4ピン M12コネクタ（QD）
コードセット スプリッタケーブル
MQDEC-406SS CSA-M1241M1241
1.83 m (6') 0.3 m (1')
MQDEC-412SS CSA-M1243M1243
3.66 m (12') 1 m (3.2')
SMBR90S MQDEC-430SS CSA-M1246M1246
取付ブラケット 9.14 m (30') 2 m (6.5')
