新人教育の負担を大幅軽減。緑・黄・赤の直感的な光ナビゲーションで、誰でも迷わず正確な作業を実現します。
製造現場や物流倉庫において、手作業によるピッキングミスは後工程への不良流出や工程遅延の原因となります。また、新人作業者への集中的な教育や指導にかかるコストは現場の大きな負担となっており、誰でも迷わず正しい棚へ導く、自動化された直感的なポカヨケソリューションが求められています。
Bannerの「PVS28 ピッキングセンサ」は、迅速かつ確実なピッキングおよびフルフィルメント作業向けに開発された、タッチレス起動機能を備えたセンサです。
【直感的なナビゲーションでミスを防ぐ特長】
・カラー表示による作業フィードバック
標準で緑・黄・赤の3色を搭載しており、作業状況を光で明確に伝達します。
ガイダンス: 表示灯が緑色に点灯し、作業者を正しい部品へ迅速に誘導します。
正しいピッキング: 正しい棚からの取り出しを検知した際、黄色点灯により作業者に正常完了を通知します。
ピッキングミス: 間違った棚へのアクセスを検知した際、赤色点灯により作業者にピッキングミスを即座に通知します。
・作業の確実性とスピードの向上
光による直感ナビゲーションで作業者を正しい棚へ迷わず誘導し、間違った棚へ手を伸ばした瞬間にアラート通知することでポカヨケを徹底します。正しく部品を取り出すと即座に光で通知するため、誤出荷リスクの大幅低減と作業時間短縮を同時に実現します。
・センシングと表示の統合
センシング機能と直感的な表示機能を1台に集約しており、省スペース化とコスト削減を実現します。
作業者のスキルに依存せず、確実なピッキング作業を定着させるソリューションを本カタログにてご確認ください。
このカタログについて
| ドキュメント名 | PVS28 ピッキングセンサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1005.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

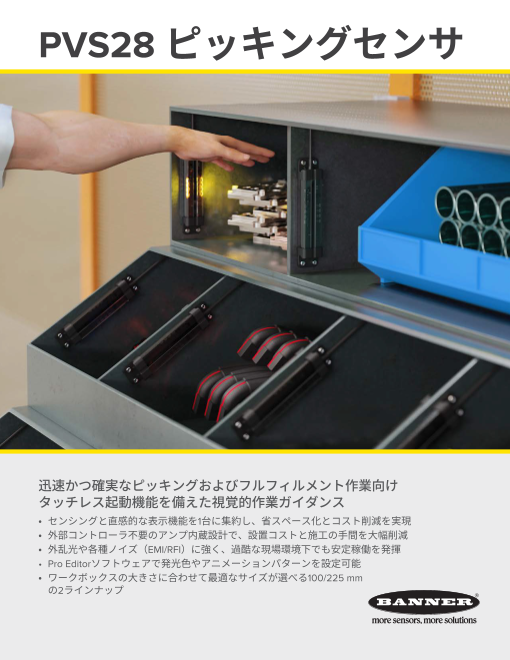

Page1
PVS28 ピッキングセンサ
迅速かつ確実なピッキングおよびフルフィルメント作業向け
タッチレス起動機能を備えた視覚的作業ガイダンス
• センシングと直感的な表示機能を1台に集約し、省スペース化とコスト削減を実現
• 外部コントローラ不要のアンプ内蔵設計で、設置コストと施工の手間を大幅削減
• 外乱光や各種ノイズ（EMI/RFI）に強く、過酷な現場環境下でも安定稼働を発揮
• Pro Editorソフトウェアで発光色やアニメーションパターンを設定可能
• ワークボックスの大きさに合わせて最適なサイズが選べる100/225 mm
の2ラインナップ
Page2
マルチカラー作業者用ガイダンス 標準搭載の3色（緑・黄・赤）に加え、
高耐久性ポリカーボネート製 Pro Editorを活用することで最大7色の
ハウジング採用による長寿命設計 カラー表示と8種類のアニメーション
を設定可能
カラー表示によるピッキング作業フィードバック機能
出力状態 電源状態
表示灯 表示灯
PRO アニメーション
ガイダンス 正しいピッキング ピッキングミス
表示灯が緑色に点灯し、 正しい棚からの取り出し検知 間違った棚へのアクセス検知
作業者を正しい部品へ 時、黄色点灯により作業者に 時、赤色点灯により作業者に
迅速に誘導します 正常完了を通知します ピッキングミスを通知します
点灯 点滅 2色点滅 50/50
手作業でのピッキング作業用指示表示
課題
色： • 新人・作業者への集中的な教育・指導コストが大き
な現場の負担に
チェイス 50/50 調光グラデーション 緑 • ピッキングミスによる後工程への不良流出が、工程
回転 回転 赤 遅延や手戻りの原因に
白 • 誰でも迷わず正しい棚へ導く、自動化された直感的
なポカヨケソリューションが求められていました
青
シアン ソリューション
黄 • 光による直感ナビゲーションで、作業者を正しい棚へ
迷わず誘導
マゼンタ • 間違った棚へ手を伸ばした瞬間にアラート 通知し、
色を変化 ポカヨケを徹底
• 正しく部品を取り出すと即座に光で通知し、作業の
確実性を向上
• 誤出荷リスクの大幅低減と作業時間短縮を同時に実現
www.bannerengineering.com | 1-888-373-6767
Page3
PVS28 ピッキングセンサ
シリーズ 検出モード アレイ長さ 接続方式
PVS28 D 100 QP
ピッキングセンサ D = 拡散反射/距離 100 = 100 mm QP = 5ピン M12コネクタ付PVCケーブル（QD、150 mm）
225 = 225 mm
仕様
30 mm
供給電圧 10 ～ 30 VDC
範囲 拡散反射モード：20 ～ 500 mm
15 mm 回帰反射モード：20 ～ 1,000 mm
応答速度 オブジェクトモード/拡散反射モード
スイッチング周波数：4 Hz
デジタルI/O出力応答：120 ms
回帰反射モード
スイッチング周波数：2 Hz
高さ（H） デジタルI/O出力応答：240 ms
H H 142 mm
270 mm センサアレイ長 100 mmモデル：2点検知、光軸ピッチ 50 mm
および光軸ピッチ 225 mmモデル：4点検知、光軸ピッチ 60 mm
材質・構造 ハウジング：ポリカーボ ネート
エンドキャップ：ABS
動作温度 –20 ～ +50 ℃
側面 保護等級（環境耐性） IP54
認証
アクセサリ
Pro Editorアクセサリ
SMBPVA1 SMBPVA5C SMBPVA9 BRT-THG-1-100
（PVS28本体に付属） SMBPVA10C BRT-THG-2-100
BRT-THG-3-100
幅 1、2、または
3インチ反射テープ
MQDC-506-USB
Pro コンバータケーブル
CSB-M1251FM1251M
SMBPVA2 SMBPVA7 SMBPVA8 スプリッタ
PSW-24-1
電源
M12 コードセット 4ピン 5ピン
ストレートコネクタの型式 MQDC-406 MQDC1-506
を記載しています。L形コ 2 m (6.5') 2 m (6.5')
ネクタの場合は、型番の末 MQDC-415 MQDC1-515
尾にRAを追加してください 5 m (15') 5 m (15')
（例：MQDC-406RA） MQDC-430 MQDC1-530
9 m (30') 9 m (30')
Banner Engineering Corp.
9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com
© 2023 Banner Engineering Corp. Minneapolis, MN USA PN B_51732732
