アナログデータをModbus RS-485へ直接変換。流体の圧力データを上位システムへスムーズに連携します。
工場のスマートファクトリー化において、既存の配管を流れる液体や気体の圧力データをいかに効率よくネットワークに上げるかが課題となります。従来のアナログセンサでは、PLCのアナログ入力ユニットなどの中継機器が必要でした。
「S15C 圧力センサ」は、流体（液体・気体）の圧力データをSnap Signalシステムへ正確かつスムーズに連携するためのキーデバイスです。
【シームレスなデータ連携を実現する特長】
・アナログからModbusへ直接変換
圧力センサ（4〜20 mA）とS15Cコンバータ（RS485 Modbus）が一体化しており、アナログ信号を直接Modbusデータとして出力します。
・Snap Signalシステムへの親和性
流体の圧力データをSnap Signalシステムへ連携し、現場の見える化やデータ分析を強力にサポートします。
・幅広い用途に対応
ステンレス鋼ハウジングのモデルは液体・気体の両方に対応し、気体専用のセラミック素子搭載モデル（0-150 psi）もラインナップしています。12〜30 VDCの供給電圧で動作し、様々な制御システムに組み込みやすい仕様です。
既存設備のIoT化を加速し、データ駆動型の設備保全を実現するセンサネットワークの構築に、本製品をご活用ください。
このカタログについて
| ドキュメント名 | S15C 圧力センサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 679.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

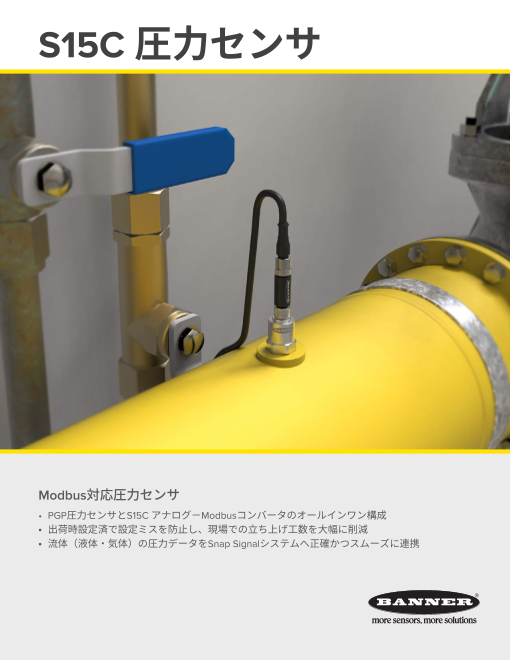

Page1
S15C 圧力センサ
Modbus対応圧力センサ
• PGP圧力センサとS15C アナログ－Modbusコンバータのオールインワン構成
• 出荷時設定済で設定ミスを防止し、現場での立ち上げ工数を大幅に削減
• 流体（液体・気体）の圧力データをSnap Signalシステムへ 正確かつスムーズに連携
Page2
S15C 圧力センサ
入力 出力 測定範囲 接続方式 型式
0–15 psi (0–0.103 MPa) S15C-PS15SS-MQ
0–50 psi (0–0.345 Mpa) S15C-PS50SS-MQ
0–100 psi (0–0.689 MPa) S15C-PS100SS-MQ
圧力センサ Modbus 0–150 psi (0–1.034 MPa)* 4ピン M12 プラグコネクタ（QD）、 S15C-PS150C-MQ
1/4インチ NPTねじ接続部
0–150 psi (0–1.034 MPa) S15C-PS150SS-MQ
0–3000 psi (0–20.68 MPa) S15C-PS3000SS-MQ
0–5000 psi (0-34.47 MPa) S15C-PS5000SS-MQ
*セラミック素子は気体専用です
仕様
63 mm**
供給電圧 12 ～ 30 VDC
出力 圧力センサ：4 ～ 20 mA
S15C：RS485 Modbus
材質・構造 圧力センサ：ステンレス鋼ハウジング
24 mm S15C：黒色PVC
動作温度 -20 ～ +70 ℃
保護等級（環境耐性） IP65、IP67、IP68
認証
58 mm
15 mm
** セラミック素子を搭載したS15C-PS150C-MQの長さは57 mmです
アクセサリ
M12 コードセット 4ピン
ストレートコネクタの型式 MQDC-406
を記載しています。L形コ 2 m (6.5')
ネクタの場合は、型番の末 MQDC-415
LMBS15MAG LMBS15SP 尾にRAを追加してください 5 m (15')
（例：MQDC-406RA） MQDC-430
S15C取付用 S15C取付用 9 m (30')
（マグネット式）
Banner Engineering Corp.
9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com
© 2023 Banner Engineering Corp. Minneapolis, MN USA PN B_51814495
