TL70 Basic モジュール式タワーライト

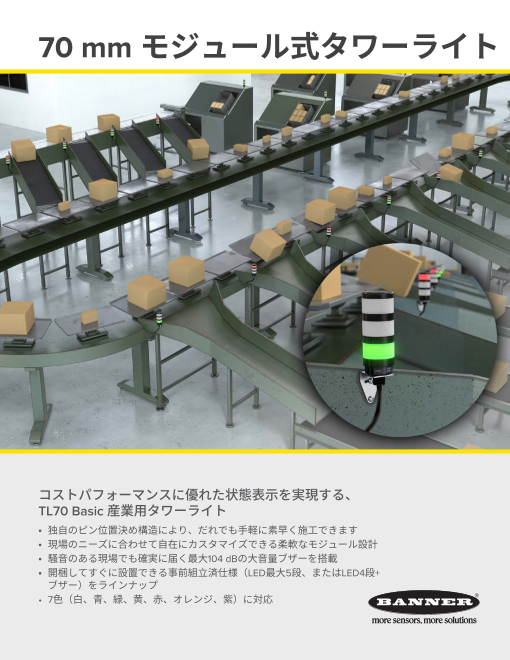

70 mm モジュール式タワーライト コストパフォーマンスに優れた状態表示を実現 する、 TL70 Basic 産業用タワーライト • 独自のピン位置決め構造により、だれでも手軽に素早く施工できます • 現場のニーズに合わせて自在にカスタマイズできる柔軟なモジュール設計 • 騒音のある現場でも確実に届く最大104 dBの大音量ブザーを搭載 • 開梱してすぐに設置できる事前組立済仕様（LED最 大5段、またはLED4段+ ブザー）をラインナップ • 7色（白、青、緑、黄、赤、オレンジ、紫）に対応

TL70 Basic タワーライト 仕様 事前組立済モデル 色/アラーム 接続方式 型式 ø 70 mm 緑、黄、赤 TL70B-GYRQ ブザー付 緑、黄、赤、ブザー 5ピン M12コネクタ一体型（QD） TL70B-GYRAQ セグメント数 タワー高さ（H） タワー高さ（H） 青、緑、黄、赤 TL70B-BGYRQ 1 87 mm 144 mm 青、緑、黄、赤、ブザー TL70B-BGYRAQ H 2 137 mm 194mm 8ピン M12コネクタ一体型（QD） 白、青、緑、黄、赤 TL70B-WBGYRQ 3 187 mm 243 mm 4 236 mm 293 mm ベースモデル 5 286 mm – 説明 接続方式 型式 5ピン M12コネクタ一体型（QD） B-TL70B-Q5 TL70 Basicベース ø 70 mm 8ピン M12コネクタ一体型（QD） B-TL70B-Q8 供給電圧 12 ～ 30 VDC セグメントモデル 音響報知器 104 dB（距離 1 m） 説明 接続方式 型式 材質・構造 ポリカーボネート H 動作温度 -40 ～ +50 ℃ 緑 SG-TL70B-G 保護等級（環境耐性） IP65 認証 黄 SG-TL70B-Y 赤 SG-TL70B-R 特注仕様 青 SG-TL70B-B TL70 Basicセグメント 橙 SG-TL70B-O 特注レーザ刻印 • 直感的な操作感を実現し、誤認識を防止することで、作業効率と生産性を高めます • Bannerの特注マーキング表示灯なら、装置状態を一目で把握でき、トラブル時の迅 速な対応を強力にサポート 紫 SG-TL70B-V • 発光部にお好みの文字やロゴマークを消えないレーザで鮮明に刻印 • 外周の1面または2面への刻印に対応し、あらゆる角度からの視認性を確保 • お客様のニーズに応じたカスタム刻印のご相談は、当社営業担当までお問い合わせ ください 白 SG-TL70B-W ブザー SG-TL70B-A www.bannerengineering.com | 1-888-373-6767

アクセサリ 高所取付用システム SA-M30 黒色ポリカーボネート製アダプタ・カバー SOP-E12-150A (150 mm) SOP-E12-300A (300 mm) SOP-E12-900A (900 mm) 黒色アルマイト処理アルミパイプ SOP-E12-150AC (150 mm) SOP-E12-300AC (300 mm) SOP-E12-900AC (900 mm) SA-FFB12 LMB30RA LMBE12RA SOKTL150R4 クリアアルマイト処理アルミパイプ 平面設置用 密閉型L字 密閉型L字 可倒式取付 折りたたみ式 ブラケット ブラケット ブラケット SOP-E12-150SS (150 mm) ブラケット （カバーおよびパイプ必須） SOP-E12-300SS (300 mm) SOP-E12-900SS (900 mm) SUS304（304ステンレス鋼）ポール SA-E12M30 黒色アセタール製取付ベース SA-F12 黒色亜鉛ダイカスト製取付ベース SMB30MM SMB30A SMBAMS30P SMB30RAVK SA-F12-3 湾曲取付 L形ブラケット 平面取付 Vクランプ取付 黒色ポリカーボネート製取付ベース スロット付 ブラケット ブラケット ブラケット アンドン コントロールボックス LCA130T5Q 5スイッチ SSA-MBK-EEC1 LMBE12RA35 LMBE12RA45 LCA130T4Q 黒色取付 L形パイプ用 L形パイプ用 4スイッチ ブラケット 取付ブラケット 取付ブラケット 35 mm 45 mm 5ピン 8ピン M12 コードセット 5ピン 8ピン ストレートコネクタの型式を記載 MQDC1-506 MQDC1-806 M12 両端コネクタ付 MQDEC-506SS MQDEC1-806SS しています。L形コネクタの場合 2 m (6.5') 2 m (6.5') 2 m (6.5') 2 m (6.5') は、型番の末尾にRAを追加して MQDC1-515 MQDC1-815 コードセット ストレートコネクタ MQDEC-515SS MQDEC1-815SS ください 5 m (16') 5 m (16') 5 m (16') 5 m (16') 仕様 （例：MQDC1-506RA） MQDC1-530 MQDC1-830 MQDEC-530SS MQDEC1-830SS 9 m (30') 9 m (30') 9 m (30') 9 m (30') 現場結線型 5ピン 8ピン ストレートソケットコネクタ仕様 BFW-M12F5-6X BFW-M12F8-8X Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com © 2023 Banner Engineering Corp. Minneapolis, MN USA PN B_51583931 rev. A
