超コンパクト・軽量ボディながら最大3 mの長距離検出を実現。スペースの限られたロボットアームにも最適です。
装置の小型化と高機能化が求められる中、センサの設置スペースの確保は設計エンジニアにとって常に悩みの種です。特に、ロボットアームの先端や可動部への設置には、センサのサイズと重量が大きく影響します。
Bannerの「Q2X レーザ測定センサ」は、小型ハウジングでの長距離検出を可能にし、装置設計の簡素化と設置作業のスピードアップを両立する高信頼センシングソリューションです。
【設計の自由度を飛躍させる特長】
・圧倒的な省スペース設計
わずか8 mm × 11.3 mm × 31 mmという超コンパクトサイズでありながら、業界最長の最大3 m検出を実現しています。これにより、スペースが限られた狭小箇所への設置が可能です。
・ロボットアームに最適な軽量性
優れた軽量性により、ロボットアームや可動設備への負担を最小限に抑えます。装置の小型化と設計工数の削減を強力にサポートします。
・予備品在庫の削減
BGS（背景抑制）モード、ウィンドウモード、デュアルモードなど、多彩なティーチモードを1台に集約しています。型式統合により在庫管理の手間とコストを削減します。
限られたスペースを最大限に活かし、スマートな装置設計を実現する超小型レーザセンサの全貌を本カタログでご確認ください。
関連メディア
このカタログについて
| ドキュメント名 | Q2X レーザ測定センサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 762.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

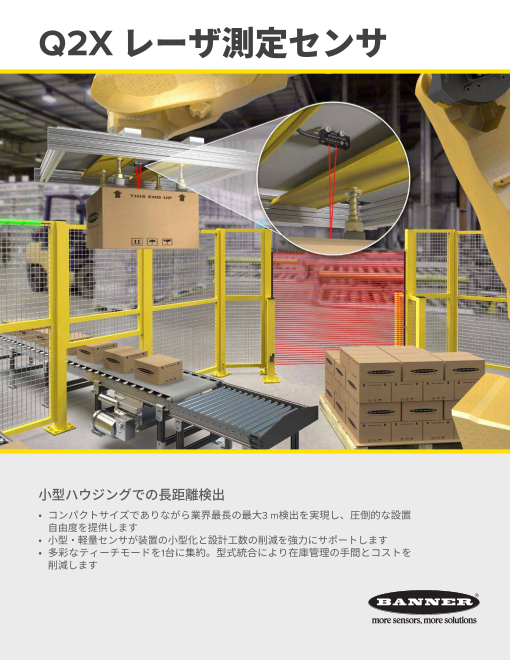

Page1
Q2X レーザ測定センサ
小型ハウジングでの長距離検出
• コンパクトサイズでありながら業界最長の最大3 m検出を実現し、圧倒的な設置
自由度を提供します
• 小型・軽量センサが装置の小型化と設計工数の削減を強力にサポートし ます
• 多彩なティーチモードを1台に集約。型式統合により在庫管理の手間とコストを
削減します
Page2
小型かつ強力な検出機能
長距離における検出困難なワークの確実な検出
• クラス最高の検出範囲により、最大3 m先のターゲットを検出し ます
• クラス最高の受光余裕度を持つ強力な赤外線レーザにより、暗い色や光沢のあるポリ
袋、透明ボトルのような難易度の高い測定対象を安定検出
• 大スポット径の赤外線レーザを採用。表面に凹凸がある、ビン内の充填レベル検出用
途に最適です
小型ハウジングによる機械設計の簡素化
• 優れたコンパクト設計により、スペースが限られた狭小箇所への 設置が可能です
• 優れた軽量性によりロボットアームや可動設備への負担を最小限に抑えます
多様なアプリケーションへの対応と予備品在庫の削減
• BGS（背景抑制）モード、ウィンドウモード、デュアルモードなど 、多彩なティーチ
ングモードの搭載によりセンサ型式を1機種に集約し、各種アプリケーションの課題
を解決
• IO-Link®の採用により、主要な制御システムへ容易に統合。測定値、ディレイタイマ、
および高度な自己診断データへのアクセスを簡素化
• PulsePro出力機能により、PLCを介することなくBanner Pro照明シリーズとダイレクト
に連携し、オペレータへリアルタイムな見える化を実現
Q2X レーザ測定センサ
シリーズ 出力 検出モード 範囲 投光ビーム 接続方式
Q2X K LAF 3 IR – Q5
K = デュアルデジタル出力 LAF = 距 離設定型レーザ 3 = 3 m IR = 赤外線 Q = 150 mm (6インチ) 4ピン M8 ピグテール
（IO-Link対応） 2 = 2 m Q5 = 150 mm (6インチ) 4ピン M12 ピグテール
仕様
8 mm スポット径（3 m）
11.3 mm 電源 12 ～ 30 VDC
100
80 検出範囲 20 mm ～ 3 m
60
応答速度 高速：33 m s
40 中速：100 ms
20 低速：500 ms
31 mm 0
15 mm 動作温度 –20 ～ +50 ℃ (–4 ～ +122 ℉)
20
40 保護等級（環境耐性） IP67
60 材質・構造 ハウジング：ABS
80 レンズカバー：PVC
100
認証 Industrial
0 1000 2000 3000 Control
距離（mm） Equipment
TJJ
アクセサリ
M12 コードセット 4ピン M8 コードセット 4ピン
ストレートコネクタの MQDC-406 ストレートコネクタの PKG4M-2
型式を記載しています。 2 m (6.5') 型式を記載しています。 2 m (6.5')
L形コネクタの場合は、 MQDC-415 L形コネクタの場合は、 PKG4M-5
SMBQ2XA SMBQ20FA 5 m (15')
L形ブラケット 10 mm（3/8 in）ロッド用 型番の末尾にRAを追加 5 m (15')
してください MQDC-430 型番の「G」を「W」に PKG4M-9
ブラケットキット 9 m (30') 変更してください
（例：MQDC-406RA） （例：PKW4M-2） 9 m (30')
