Q4X 高耐久レーザ距離センサ

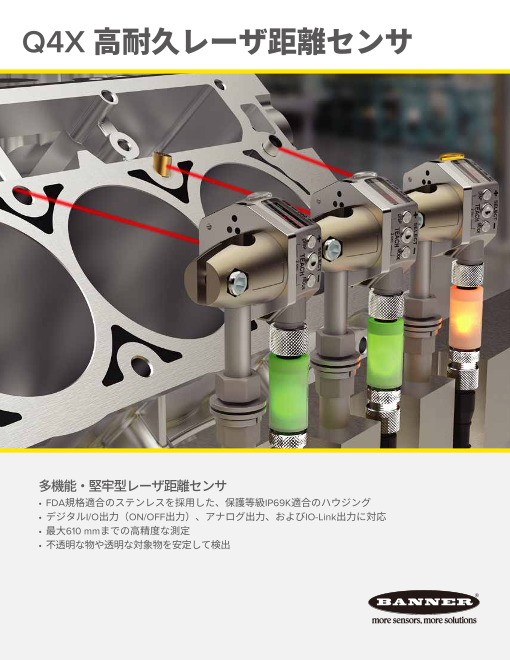

Q4X 高耐久レーザ距離センサ 多機能・堅牢型レーザ距離センサ • FDA規格適合のステンレスを採用した、保護等級IP69K適合のハウジング • デジタルI/O出力（ON/OFF出力）、アナログ出力、およびIO-Link出力に対応 • 最大610 mmまでの高精度な測定 • 不透明な物や透明な対象物を安定して検出

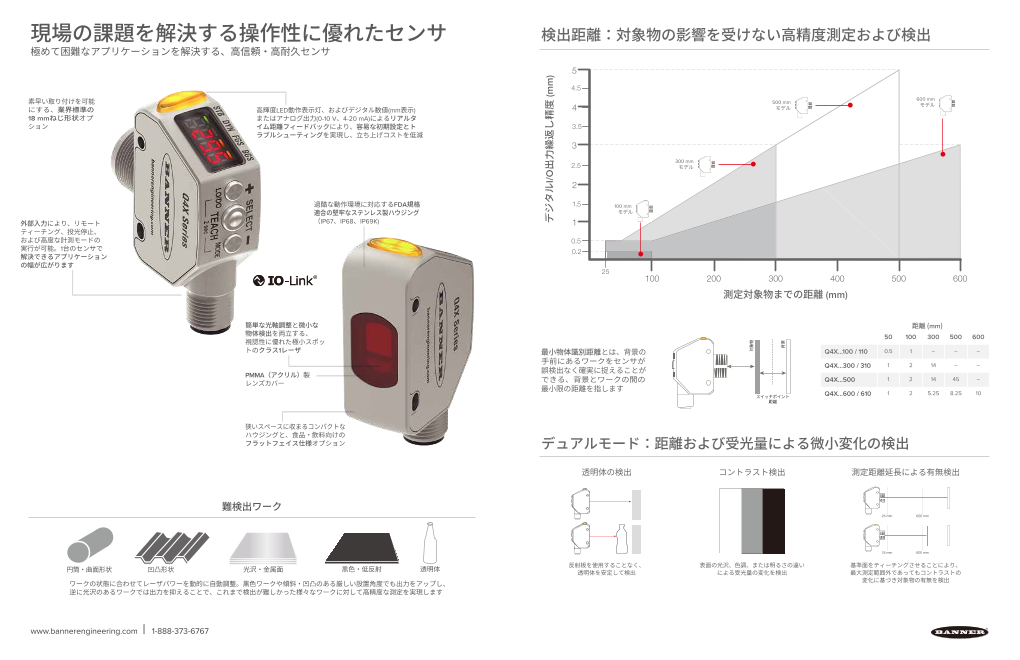

現場の課題を解決する操作性に優れたセンサ 検出距離：対象物の影響を受けない高精度測定および検出 極めて困難なアプリケーションを解決する、高信頼・高耐久センサ 5 4.5 素早い取り付けを可能 500 mm 600 mm モデル モデル にする、業界標準の 高輝度LED動作表示灯、およびデジタル数値(mm表示) 4 18 mmねじ形状オプ またはアナログ出力(0-10 V、4-20 mA)によるリアルタ ション イム距離フィードバックにより、容易な初期設定とト 3.5 ラブルシューティングを実現し、立ち上げコストを低減 3 300 mm 2.5 モデル 2 過酷な動作環境に対応するFDA規格 1.5 100 mm 適合の堅牢なステンレス製ハウジング モデル 外部入力により、リモート （IP67、IP68、IP69K) 1 ティーチング、投光停止、 および高度な計測モードの 0.5 実行が可能。1台のセンサで 0.2 解決できるアプリ ケーション の幅が広がります 25 100 200 300 400 500 600 測定対象物までの距離 (mm) 簡単な光軸調整と微小な 距離 (mm) 物体検出を両立する、 50 100 300 500 600 視認性に優れた極小スポッ トのクラス1レーザ 最小物体識別距離とは、背景の Q4X...100 / 110 0.5 1 – – – 手前にあるワークをセンサが 誤検出なく確実に捉えることが Q4X...300 / 310 1 2 14 – – PMMA（アクリル）製 レンズカバー できる、背景とワークの間の Q4X...500 1 2 14 45 – 最小限の距離を指します スイッチポイント Q4X...600 / 610 1 2 5.25 8.25 10 距離 狭いスペースに収まるコンパクトな ハウジングと、食品・飲料向けの フラットフェイス仕様オプション デュアルモード：距離および受光量による微小変化の検出 透明体の検出 コントラスト検出 測定距離延長による有無検出 難検出ワーク 25 mm 600 mm 25 mm 600 mm 円筒・曲面形状 凹凸形状 光沢・金属面 黒色・低反射 透明体 反射板を使用することなく、 表面の光沢、色調、または明るさの違い 基準面をティーチングさせることにより、 透明体を安定して検出 による受光量の変化を検出 最大測定範囲外であってもコントラストの ワークの状態に合わせてレーザパワーを動的に自動調整。黒色ワークや傾斜・凹凸のある厳しい設置角度でも出力をアップし、 変化に基づき対象物の有無を検出 逆に光沢のあるワークでは出力を抑えることで、これまで検出が難しかった様々なワークに対して高精度な測定を実現します www.bannerengineering.com | 1-888-373-6767 デジタルI/O出力繰返し精度 (mm) 対象物 背景

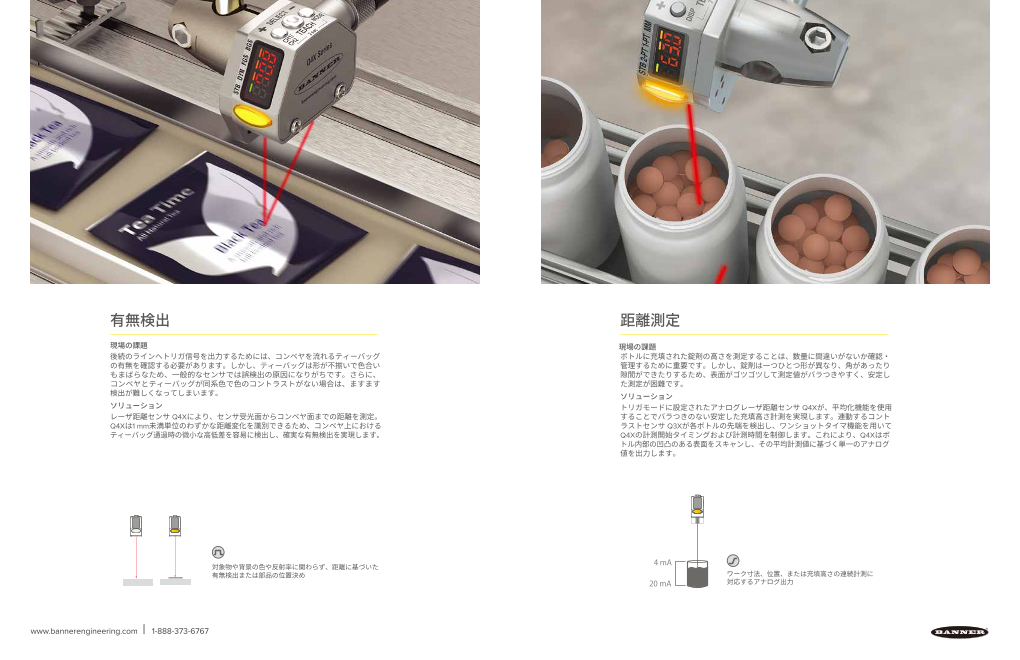

有無検出 距離測定 現場の課題 現場の課題 後続のラインへトリガ信号を出力するためには、コンベヤを流れるティーバッグ ボトルに充填された錠剤の高さを測定することは、数量に間違いがないか確認・ の有無を確認する必要があります。しかし、ティーバッグは形が不揃いで色合い 管理するために重要です。しかし、錠剤は一つひとつ形が異なり、角があったり もまばらなため、一般的なセンサでは誤検出の原因になりがちです。さらに、 隙間ができたりするため、表面がゴツゴツして測定値がバラつきやすく、安定し コンベヤとティーバッグが同系色で色のコントラストがない場合は、ますます た測定が困難です。 検出が難しくなってしまいます。 ソリューション ソリューション トリガモードに設定されたアナログレーザ距離センサ Q4Xが、平均化機能を使用 レーザ距離センサ Q4Xにより、センサ受光面からコンベヤ面までの距離を測定。 することでバラつきのない安定した充填高さ計測を実現します。連動するコント Q4Xは1 mm未満単位のわずかな距離変化を識別できるため、コンベヤ上における ラストセンサ Q3Xが各ボトルの先端を検出し、ワンショットタイマ機能を用いて ティーバッグ通過時の微小な高低差を容易に検出し、確実な有無検出を実 現します。 Q4Xの計測開始タイミングおよび計測時間を制御します。これにより、Q4Xはボ トル内部の凹凸のある表面をスキャンし、その平均計測値に基づく単一のアナログ 値を出力します。 対象物や背景の色や反射率に関わらず、距離に基づいた 4 mA 有無検出または部品の位置決め ワーク寸法、位置、または充填高さの連続計測に 20 mA 対応するアナログ出力 www.bannerengineering.com | 1-888-373-6767

ポカよけ（誤品・欠品防止） 透明体の検出 現場の課題 現場の課題 車載用スピーカーの組立ラインでは、欠品や不良品の出荷を完全に防ぐために、 コンベヤ上のボトル搬送を適正に制御することは、ボトルの破損や製品ロス、さら 全パーツの有無と正しい取り付け状態の確認が欠かせません。しかし、構成部 にはダウンタイムを防ぐために極めて重要です。これにより後工程へもスムーズに 品の多くが小型・薄型かつ同系色であるため、見落としが発生しやすいという ワークを供給できるようになります。しかし、ボトルの形状、サイズ、材質、色、 課題がありました。 透明度が変わるたびに、ボトルの検出や滞留の検出が難しくなる場合があります。 ソリューション ソリューション 距離・受光量判別センサ Q4Xは、センサ検出面から取付ブラケットまでの距離 安定した背景をティーチングすることで、デュアルモードで動作するQ4Xは、 測定により、スペーサ（1枚）の有無および適正な着座状態を確実に判定します。 背景からの距離および受光量の変化を検出します。これにより、ボトルの形状、 さらに、受光量と距離を同時に判定する「デュアルモード検出機能」を使用する サイズ、色、透明度、および反射率の変動による影響を受けずに安定検出を実現 ことで、スペーサの表裏（粘着面の上下方向）の判別も可能です。コンパクトに します。また、Q4Xにはオン/オフディレイタイマ機能が内蔵されており、滞留 設計されたQ4Xは、ワークが密集した組立セル内にも干渉することなく設置で 発生時に検出信号を出力することが可能です。 きます。 OK NG NG 本検査プロセスでは、距離測定により ワークの有無および位置状態を判定し、 受光量測定により正確な色またはワーク 反射板を使用することなく、 の表裏方向を検出します 透明体を安定して検出 距離 色 www.bannerengineering.com | 1-888-373-6767

Q4X レーザ距離センサ ハウジング シリーズ 形状 出力 モード 範囲 接続方式 Q4X T B LAF 100 – Q8 T = 18 mm B = バイポーラデジ タル出力 U = 0 ～ 10 V LAF = レーザ 100 = 25-100 mm Q8 = コネクタ一体型 ねじ付形状 （NPN＆PNP） I = 4 ～ 20 mA 距離設定型 300 = 25-300 mm （QD） K = デュアルデジタル出力（IO-Link対応） 500 = 25-500 mm* コネクタ（QD）モデルには * デュアルデジタル / IO-Link出力仕様（Kモデル）には対応していません 600 = 25-600 mm 適合するコードセット （別売ケーブル）が必要です ハウジング シリーズ 形状 出力 モード 範囲 接続方式 Q4X F N LAF 110 – Q8 F = 平面設置用 N = NPN U = 0 ～ 10 V LAF = レーザ 110 = 35-110 mm Q8 = コネクタ一体型 P = PNP I = 4 ～ 20 mA 距離設定型 310 = 35-310 mm （QD） K = デュアルデジタル出力（IO-Link対応） 610 = 35-610 mm コネクタ（QD）モ デルには 適合するコードセット （別売ケーブル）が必要です 仕様 18.0 mm 応答速度 パラメータ設定にて選択可 能（最速値）： デジタル出力 / デュアルデジタル 出力：1.5 ms アナログ：0.5 ms 材質・構造 ハウジング：316L ステンレス鋼 ø 18.0 mm レンズカバー：PMMAアクリル 57.4 mm 表示灯および表示窓：ポリスルホン 動作温度 –10 ～ +50 ℃ 保護等級（環境耐性） IP67、IP68、IP69K 認証 cULus認 定 44.3 mm 工業用制 御 機器 TJJ 34.3 mm ECOLABはEcolab USA Inc.の登録商標です 無断複写・転載を禁じます アクセサリ アナログモデル用コードセット デジタル出力用コードセット 0 ～ 10 V、4 ～ 20 mA バイポーラ出力（5ピン）およびPNP/NPN/デュアルデジタル出力（4ピン） 5ピン 4ピン 5ピン シールド付 M12コネクタ MQDEC2-506 M12コネクタ （ステンレス仕様の場合は、 掲載されているのはスト MQDC-406 MQDC1-506 上記型式に -SS を追加して 掲載されているのはスト 2 m (6.5') レートコネクタモデルで MQDEC2-515 レートコネクタモデルで 2 m (6.5') 2 m (6.5') ください） す。 MQDC-415 MQDC1-515 す。 5 m (15') L形コネクタの場合は、 L形コネクタの場合は、 MQDEC2-530 5 m (15') 5 m (15') SMBQ4XFA 型番の末尾にRAを追加し 型番の末尾にRAを追加し 9 m (30') MQDC-430 MQDC1-530 取付用3/8インチ てください てください 9 m (30') 9 m (30') ボルト同梱 （例：MQDEC2-506RA） （例：MQDC1-506RA） SMBQ4XFAM10 取付用10 mm RSD1QP リモートディスプレイ 4ピン 5ピン ボルト同梱 センサの簡単な設定と MQDC-WDSS-0406 MQDC-WDSS-0506 SMBQ4XFAM12 モニタリング機能を提 高圧洗浄対応 2 m (6.5') 2 m (6.5') 1/2インチまたは12 mm 供します。本機能は M12コネクタ（IP69K） MQDC-WDSS-0415 MQDC-WDSS-0515 ロッドの業界標準ブラ Q4X600および610モデル ストレートコネクタ 5 m (15') 5 m (15') ケットシステムに直接 でのみ動作します。詳 仕様のみ MQDC-WDSS-0430 MQDC-WDSS-0530 9 m (30') 9 m (30') クランプ可能 細については、当社の ウェブサイトをご覧く ださい 透明体検出用の基準ターゲット BRT-Q4X-60X50 50 x 60 x 6 mm BRT-Q4X-60X18 SMB18A SMBAMS18RA SMBAMS18P 18 x 60 x 6 mm Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com © 2022 Banner Engineering Corp. Minneapolis, MN USA PN 183055 rev. G
