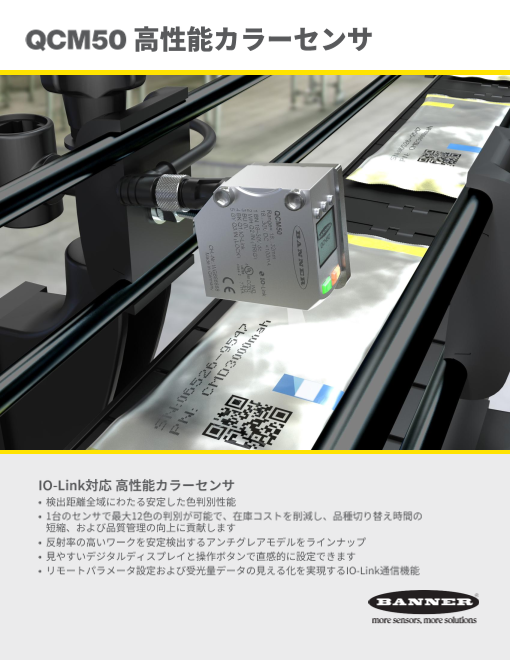

QCM50 高性能カラーセンサ

QCM50 高性能カラーセンサ QCM50 高性能カラーセンサ IO-Link 対応高性能カラーセンサ • 検出距離全域にわたる安定した色判別性能 • 1台のセンサで最大 12色の判別が可能で、在庫コストを削減し、品種切り替え時間の 短縮、および品質管理の向上に貢献します • 反射率の高いワークを安定検出するアンチグレアモデルをラインナップ • 見やすいデジタルディスプレイと操作ボタンで直感的に設定できます • リモートパラメータ設定および受光量データの見える化を実現する IO-Link通信機能

最大12色の安定した色判別 最大12色の安定した色判別 ブリスターパックにおける検出課題 センサの在庫コストを削減し、品種切り替え時間を短縮、および品質管理の向上を実現します 課題 • ブリスターパックの透明プラスチックによるギラつき (光の 検出距離に依存しない安定した色判別 反射)を透過して、中にある錠剤の「有無」と「色」を正確 にチェックできる方法を探している QCM50に搭載された先進技術により、検出距離に 現場での立ち上げやトラブル 関わらず一定の色値を提供します。 • 医薬品の包装ラインでは、すべてのポケットに錠剤が漏れ 対応もスムーズに行える操作 なく入っていること、そしてすべての錠剤が正しい色であ 性に優れたTEACHボタン ることを個別に検証する必要があります ソリューション • カラーセンサ QCM50のアンチグレアモデルは、包装材の光 沢面による反射を抑制し、錠剤の有無および色を安定して判 別します • カラーモードを活用すれば、登録した正しい色を検証し、 色の違う不良錠剤を見逃さず判別します 緑： 橙： • QCM50は錠剤の色と背景 (包装材)の色を識別可能であるた 電源表示灯 出力表示灯 色判別グリッド め、錠剤の欠品 (未充填)も同時に検出します 赤： X エラー表示灯 正しい部品の検証 課題 • 混流生産ラインでは車両ごとに内装仕様が異なる場合があり、 多くの内装トリム部品は形が同じで「よく似た色」が多いた 一般的な他社製品では、同じ対象物であっても検出距離が め、目視では見分けがつきにくい わずかに前後することで、異なる色値を出力 (誤判別)します。 • 正しい部品が正しい車に取り付けられているか、組立の 各ステップで確実に検査を行いたい • 後工程に進むほど不具合修正の工数およびコストが増大する 類似ワークにおける RGBパラメータデータ ため、各工程でのポカヨケ対策がどうしても必要となります 250 ソリューション 堅牢性に優れた金属製 200 Navy Black Brow • カラーセンサ QCM50の小スポットモデルは、狙ったピンポ IP69ハウジング n 150 イントの色だけを逃さず検出。色の境界線に影響されず、確 実な検出が可能です 100 • わずか1台のセンサに最大 12色まで登録できるため、多彩な 50 カラーバリエーションの部品もこれ 1台でまとめて検証でき 0 ます 0 1 2 3 4 5 6 7 時間 • IO-Link 通信を経由して RGBの各受光量および総合受光量 IO-Link 経由でRGBと受光量の正確な数値を取得可能 データを可視化することで、極めて閾値の低い微細な色判 別を実現します 容易な取り付けを可能にする 白色LED • これらの測定値に基づき 、 類似した色を区別します 270 °回転式M12コネクタ（ QD） • ベストフィットモードとパラメータデータによるカス タム許容値設定を組み合わせることで 、 両方のティー 梱包テープの検出 チモードの利点を再現します （ カラーモードに類似 ） 課題 • 出荷前に、 輸送中に箱が開いて中身が箱から落ちないよう 1 に、 センサがテープの有無を確認する必要があります 1 2 2 円のマークは登録した色を示しており、円 分割されたそれぞれのエリアは登録された • 茶色のダンボールに同系色の茶色いテープが貼られてい の大きさは色を見分ける許容度の設定を表 色を表しています。センサが、一番近い色 ると、色のコントラストが弱く、安定検出が困難な要因 します。円が小さくなるほど、よりシビア (エリア 1、 2、または 3)を自動的に判断し 3 に色を識別します。 3 て選択します。 となります • ラインの邪魔にならないようワークから数インチほど離 して設置したくても、これまでのカラーセンサでは検出 カラーモード：色判別検証 ベストフィットモード：既知の色による分類 FPO 距離の制約により困難でした センサは設定された許容値内の色彩を検出し、判定を行います。 センサは、対象ワークの色を登録された 2つ以上の色と比較し、 ソリューション 色をティーチングし、 1〜9の範囲から許容値を設定するだけの容 最も近いものと照合します。チャタリングや誤出力を防止するた 易な操作です。許容値の範囲外にあるワークは、出力信号をトリ め、背景色を事前にティーチング登録することを推奨します。 • QCM50のロングレンジモデルなら、ワークから最大 150 ガーしません。 mm 離した高い位置からでも柔軟に設置が可能です ベストフィットモードは、以下のようなアプリケーションに最適 カラーモードは、以下のようなアプリケーションに最適です： です： • QCM50カラーセンサは、非常によく似た色合いを容易に識別 できるため、茶色の段ボール上の茶色のテープを確実に検出 • NG品(不良色)の特定が困難な場合 • NG品(不良色)の傾向があらかじめ判明している場合 し、テープがない場合を特定して出荷前に問題を修正可能に • ワークの色が指定の許容値内に収まっているかを検証する場合 • 非常によく似た既知の色を区別する場合 します www.bannerengineering.com | 1-888 -373 -6767 受光量

QCM50 シリーズ カラーセンサ 特長 ティーチモード 検出距離 スポット径 出力 登録色数 接続方式 型式 (mm ) (mm) アンチグレア カラー、ベストフィット 18 ～ 32 6 × 6 @ 25 mm デジタル出力 x 3 7 一体型5ピン M12 コネクタ（ QD) QCM50 -K3D25 -Q8 -5 カラー デジタル出力 x 1 1 一体型4ピン M12 コネクタ（ QD) QCM50 -K1D40 -Q8 -4* 小スポット 18 ～ 60 4 × 4 @ 40 mm デジタル出力 x 3 7 一体型5ピン M12 コネクタ（ QD) QCM50 -K3D40 -Q8 -5 カラー、ベストフィット デジタル出力 x 5 12 一体型8ピン M12 コネクタ（ QD) QCM50 -K5D40 -Q8 -8 カラー デジタル出力 x 1 1 一体型4ピン M12 コネクタ（ QD) QCM50 -K1D60 -Q8 -4* 長距離 20 ～ 150 8 × 8 @ 60 mm デジタル出力 x 3 7 一体型5ピン M12 コネクタ（ QD) QCM50 -K3D60 -Q8 -5 カラー、ベストフィット デジタル出力 x 5 12 一体型8ピン M12 コネクタ（ QD) QCM50 -K5D60 -Q8 -8 *外部ティーチモード対応 仕様 25 mm 50 mm 供給電圧・消費電流 18〜30 V DC 60 mA 以下(負荷電流を除く ) 耐振動・耐衝撃 EN 60947 -5-2 光源 白色LED 応答時間 33 ms （ユーザ設定可能） LEDクラス LEDリスクグループ 2 50.5 mm （ EN 62471:2008 ） 材質・構造 材質：亜鉛ダイカスト (マットクロム メッキ処理ハウジング )、 PMMA( 前面 検出面および表示部 ) 環境条件 動作時： -20 〜 +55 ℃（ -4 〜 +131℉ ） 保管時： -20 〜 +80 ℃（ -4 〜 +176 ℉ ） 保護等級 IEC IP67, IEC IP69 （環境耐性） 認証 アクセサリ 4ピン 5ピン 8ピン * M12 ストレートコネクタ の型 MQDEC2 -406 MQDEC2 -506 MQ -QCM50 -806 式を記載しています。 2 m (6.5') 2 m (6.5') 2 m (6.5') L形コネクタの場合は、型番の MQDEC2 -415 MQDEC2 -515 MQ -QCM50 -815 末尾にRAを追加してください 5 m (15') 5 m (15') 5 m (15’) (例： MQDEC2 -406RA ) MQDEC2 -430 MQDEC2 -530 SMBQCM50DT SMBQCM50L SMBQCM50FA 9 m (30') 9 m (30') *L形タイプは利用で （取付ロッド別売） MQDEC2 -550 きません 15 m (50') Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1 -888 -373 -6767 • www.bannerengineering.com © 2023 Banner Engineering Corp. Minneapolis, MN USA PN 211225 rev.A
