マルチカラーとアニメーションで直感的な作業ナビゲーションを実現。センサに直接接続し、現場の見える化を推進します。
製造現場において、センサや機器の動作状態を瞬時に把握することは、作業の効率化とヒューマンエラー防止の鍵となります。しかし、従来の設備では状態確認のために制御盤を見る必要があり、トラブル発生時の特定に時間がかかることが課題でした。
Bannerの「S15L Pro インラインステータス表示灯」は、デジタルI/O制御・Modbus制御により、一目で現場の状況がわかるプログラマブルステータス表示を提供します。
【現場の視認性と作業効率を高める特長】
・直感的なステータス表示
マルチカラー表示で接続機器のステータスを一目で把握でき、作業者の視認性と作業効率を大幅に向上させます。
・自由自在なカスタマイズ
現場の用途に合わせて色やアニメーションを自由自在にカスタマイズできます。インライン表示でトラブルシューティングを簡略化し、的確な作業ナビゲーションを実現します。
・省スペースなインライン接続
対応センサへの直接接続が可能で、わずか15mm × 58mmの超小型設計により、限られたスペースにもスマートに設置できます。
作業者の迷いをなくし、トラブルへの迅速な対応を可能にする革新的なインライン表示灯を、ぜひ本カタログでご確認ください。
このカタログについて
| ドキュメント名 | S15L Pro インラインステータス表示灯 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 764.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

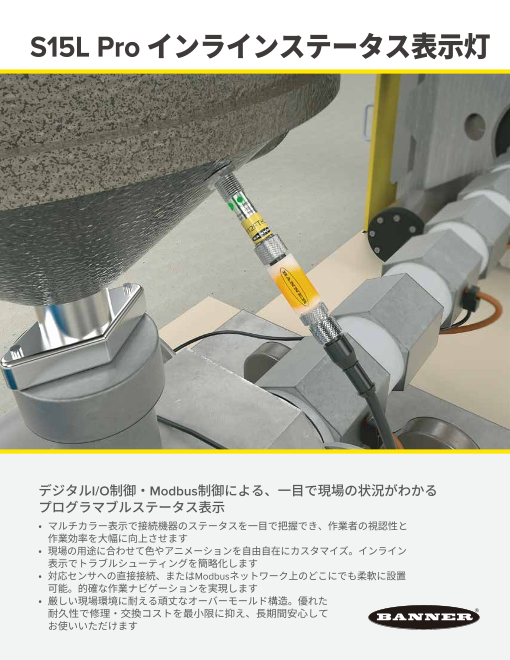

Page1
S15L Pro インラインステータス表示灯
デジタルI/O制御・Modbus制御による、一目 で現場の状況がわかる
プログラマブルステータス表示
• マルチカラー表示で接続機器のステータスを一目で把握でき、 作業者の視認性と
作業効率を大幅に向上させます
• 現場の用途に合わせて色やアニメーションを自由自在にカスタマイズ。インライン
表示でトラブルシューティングを簡略化します
• 対応センサへの直接接続、またはModbusネットワーク上のどこにでも柔軟に設置
可能。的確な作業ナビゲーションを実現します
• 厳しい現場環境に耐える頑丈なオーバーモールド構造 。優れた
耐久性で修理・交換コストを最小限に抑え、長期間安 心して
お使いいただけます
Page2
S15L Pro インラインステータス表示灯（Modbus対応）
ハウジング スタイル 制御方式 接続方式 型式
S15 Pro Modbus RS-485 4ピン M12コネクタプラグ/ソケットコネクタ一体型（QD） S15LPSQ
S15L Pro インラインステータス表示灯（デジタルI/O対応）
ハウジング Style 制御方式 接続方式 型式
S15 Pro デジタルI/O 5ピン M12コネクタプラグ/ソケットコネクタ一体型（QD） S15LPRGB7Q
仕様
15 mm
供給電圧 12 ～ 30 VDC
58 mm 材質・構造 カップリング材質：黄銅ニッケルメッ キ
コネクタ本体: PVC（拡散性白色）
動作温度 -40 ～ +45 ℃
保護等級（環境耐性） IP65、IP67、NEMA 1、UL Type 1
認証
アクセサリ
Pro Editorアクセサリ
PSW-24-1
電源
CSB-M1251FM1251M
スプリッ タ
MQDC-506-USB
LMBM12MAG LMBM12SP LMBS15MAG LMBS15SP Pro コンバータケーブル
M12コードセット M12コードセット マグネット式
端部固定用 端部固定用 固定具
4ピン 4ピン 5ピン
MQDC-406 MQDEC-401SS MQDEC-506SS
M12 コードセット 2 m (6.5') M12 両端コネクタ付コードセット 0.31 m (1.0') 2 m (6')
ストレートコネクタの型式を記載して MQDC-415 ストレートコネクタ仕様 MQDEC-403SS MQDEC-512SS
います。L形コネクタの場合は、型番の 5 m (15') 0.61 m (3.0') 3.6 m (12')
末尾にRAを追加してください MQDC-430 MQDEC-406SS MQDEC-530SS
（例：MQDC-���RA） 9 m (30') 2 m (6.5') 9 m (30')
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2024 Banner Engineering Corp. Minneapolis, MN USA PN B_51817461 rev. B
