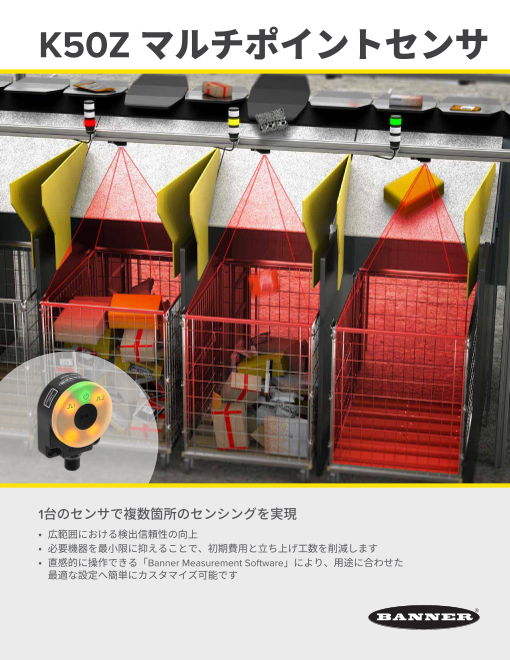

K50Z マルチポイントセンサ

K50Z マルチポイントセンサ 1台のセンサで複数箇所のセンシングを実現 • 広範囲における検出信頼性の向上 • 必要機器を最小限に抑えることで、初期費用と立ち上げ工数を削減します • 直感的に操作できる「Banner Measurement Software」により、用途に合わせた 最適な設定へ簡単にカスタマイズ可能です

広範囲検出機能により、 離れた2箇所のエリアの同時監視が可能 1台のセンサで複数箇所のセンシングを実現 • 広範囲における検出信頼性の向上 • 指 向角45 × 45 °および検出距離2 mの仕様により、広域の検出エリ アをカバー • 6 4点の測定ポイントにより、広いエリアの「最至近距離」と「平 均の高さ」を捉えることができ、従来のシングルポイントセンサ よりも多くの情報が得られます • 3 D ToF技術の採用により、超音波センサなどでは困難だった傾き のあるワーク対する検出信頼性を向上 • 必要機器を最小限に抑えることで、初期費用と立ち上げ工数を削減 • 個 別に設定できる出力を2点備えているため、2つの異なるエリア をこの1台で同時に監視できます • こ れまで2台必要だったセンサを1台に集約できるため、機器コスト や 予備品を大幅に削減できます • センサの設定は、アプリケーションに合わせてカスタマイズ可能 です Banner Measurement Sensor Softwareで設定が完了します • ROI（関心領域）がカスタマ イズできるため、意図した ものだけを検出できます • センサの検出状態を可視化 して、簡単にプログラムで きます • 2つの出力を個別に独立設定 できるため、使用するセン サの数を削減できます • 設定を保存して読み込むこ とで、複数台導入時の横展 開やメンテナンスにかかる 時間を短縮できます • ソフトウェアを無料でダウ ンロードしてご利用いただ けます www.bannerengineering.com | 1-888-373-6767

2系統の測定パラメータにより、 コンテナ内の堆積レベルを確認できます 課題 自動車部品の切削加工現場では、金属屑が回収箱へ溜ま っていきますが、排出口の近くばかりが偏って早く満杯 になってしまいます。これまでは、過充填による溢れ出 しを防ぐために何台ものセンサで別々の場所を監視しな ければならず、さらに「山」になった金属屑を均すよう 作業員に指示を出すための警告用センサまで追加する必 要があり、コストも工数もかかっていました。 ソリューション 複数台のセンサはもう不要です。1台の「K50Z」があれ ば、45 × 45 °の広角視野と64箇所の測定ポイント、そし て2つの独立出力を備えています。第1出力で「最も高く なっている山の頂点」を監視して排出口の溢れを防止し、 同時に第2出力で「全体の平均的な高さ」を計測して箱 全体の溜まり具合を把握。セットアップもPC画面上で センサの視界をリアルタイムに確認しながら行えるため、 どなたでも簡単に最適な設定が完了します。 1台のセンサによるパレット包装 機での 資材ロス低減 課題 パレット包装機でフィルムの無駄巻きを防ぎ、最適な位 置で停止させるには、積み荷の「最上部」を正確に検知 しなければなりません。しかし、機械がパレットの周り を旋回するため、ワークの角度が常に変わり、従来のシ ングルポイントセンサでは検出エラーを起こすことがあ りました。その対策として、これまでは複数台のセンサ を並べたり、高価なLiDARセンサを導入したりするしか なく、コスト負担が大きな課題でした。 ソリューション 広い視野角、64個の測定ポイント、および3D ToF技術に より、1台のK50Zでパレットの端（エッジ）を正確に捉 えながら、積み荷の最上部を簡単に測定。機械を止める べき最適なタイミングを確実に指示できるため、フィ ル ムの無駄を最小限に抑えられます。

K50Z マルチポイントセンサ ハウジング シリーズ 形状 視野角 検出範囲 通信方式 出力 接続方式 K50Z — F A 2000 K D — Q8 F = 面一設置用 A = 45 x 45 ° 2000 = 2000 mm K = IO-Link D = 2系統 Q8 = 5ピン M12一体型 デジタルI/O 仕様 ø 50 mm 視野範囲寸法 60 mm Z 17 mm X 供給電圧 10 ～ 30 VDC 範囲 20 mm ～ 2 m Y ビーム角度 45° x 45° Z (mm) Y (mm) X (mm) 応答速度 標準：140 ～ 500 ms 高速：40 ～ 140 ms 20 17 17 材質・構造 ポリカーボネート 500 414 414 動作温度 –10 ～ +50 ℃（–14 ～ +122 ℉） 1000 828 828 保護等級（環境耐性） IP67 1500 1242 1242 認証 2000 1657 1657 アクセサリ 機器設定に必要なアクセサリ 5ピン M12 BC-M12F5-22-2 PRO-KIT ストレートコネクタ仕様。 2 m (6.5 ft) 電源、スプリッタ、Proコンバータケーブル L形仕様の場合は、型式 BC-M12F5-22-5 「M12F5」の末尾に「A」 5 m (16.4 ft) を追加します BC-M12F5-22-10 （例：BC-M12F5A-22-2） 10 m (32.8 ft) 5ピン M12 両端コネクタ BC-M12F5-M12M5-22-2 ストレート/ストレート 2 m (6.5 ft) SMBAMSK50R SMBK50RA BC-M12F5-M12M5-22-5 調整用取付ブラケット L形取付ブラケット 5 m (16.4 ft) BC-M12F5-M12M5-22-10 10 m (32.8 ft) Banner Engineering Corp. 1-888-373-6767 • www.bannerengineering.com © 2024 Banner Engineering Corp. Minneapolis, MN USA PN B_51891661 rev. A
