既存センサからの置き換えもスムーズ。同クラス最高レベルの光軸精度で、狙い通りの位置へ正確に照射します。
装置の小型化や既存設備へのセンサの追加・更新において、設置スペースの制約や取付穴の互換性は設計者を悩ませる大きな課題です。
Bannerの「Q20-2 小型偏光回帰反射型センサ」は、装置設計の簡素化と設置作業のスピードアップを両立する、高信頼センシングソリューションです。
【設計の簡素化と互換性を実現する特長】
・業界標準の取付ピッチ
業界標準の取付穴ピッチ25.4 mm（1インチ）の小型角形ハウジング（12 x 21 x 32 mm）を採用しています。これにより、既存センサからの置換えを最小限の工数および時間で迅速に行え、メンテナンスコストの低減に貢献します。
・圧倒的な光軸精度
業界トップクラスの光軸精度により、投光スポットを狙い通りの位置へ正確に照射します。同クラス最高レベルの光軸精度により、市場の他社製品と比べて最大5倍もの優れた安定性を実現します。
・片側配線で設計がシンプルに
回帰反射型であるため、配線および給電は装置の片側のみで完結します。これにより、装置内の配線の取り回しがシンプルになり、設計工数を削減できます。
限られたスペースにも難なく設置でき、装置の価値を高める小型センサの全貌をぜひ本カタログにてご確認ください。
関連メディア
このカタログについて
| ドキュメント名 | Q20-2 小型偏光回帰反射型センサ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

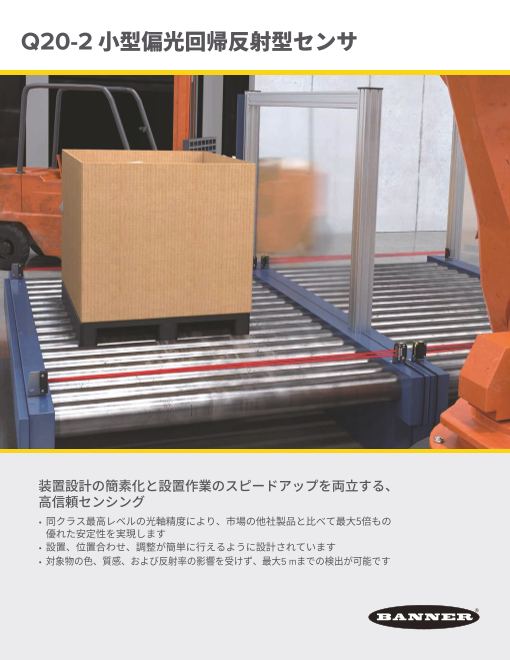

Page1
Q20-2 小型偏光回帰反射型センサ
装置設計の簡素化と設置作業のスピードアップを両立する、
高信頼センシング
• 同クラス最高レベルの光軸精度により、市場の他社製品と比べて最大5倍もの
優れた安定性を実現します
• 設置、位置合わせ、調整が簡単に行えるように設計されています
• 対象物の色、質感、および反射率の影響を受けず、最大5 mまでの検出が可能です
Page2
高精度光軸アライメント搭載の小型センサ
装置設計の簡素化
• 業界トップクラスの光軸精度により、投光スポットを狙い
✓ 通りの位置へ正確に照射します
• 業界標準の取付穴ピッチ25.4 mm（1インチ）の小型角形
ハウジングを採用しています
スピーディな導入
• 視認性に優れた極小・高輝度スポットにより、反射板との
光軸調整が簡単です
• 配線および給電は装置の片側のみで完結します
メンテナンスコストの低減
• 既存センサからの置換えを、最小限の工数および時間で迅速
に行えます
• 本体に搭載されたポテンショメータとLO/DO切替スイッチ
Q20-2シリーズ 小型センサ により、各種調整が可能です
シリーズ 出力論理 出力タイプ 検出モード 接続方式
Q20-2 P LP — 2M
空白 = LO/DO N = NPN LP = 偏光回帰反射型 2M = ケーブル引き出し式（2 m） Q3 = 3ピン M8ピグテール付コネクタ（QD）
切替スイッチ P = PNP Q = 4ピン M8ピグテール付コネクタ（QD） Q5 = 4ピン M12ピグテール付コネクタ（QD）
コネクタ（QD）モデルには適合するコードセット（別売ケーブル）が必要です
仕様
21 mm 12 mm 電源 10 ～ 30 VDC
3 mm 範囲 5 m（BRT-92X92C使用時）
応答時間 600 µs ON/OFF
32 mm 動作温度 -25℃ ～ +70℃
繰返し精度 144 µs
保護等級（環境耐性） IP67
材質・構造 ハウジング：ABS
レンズ：PMMA
認証
アクセサリ
MQDC-406
M12 ストレートコネクタ 2 m (6.5')
掲載されているのはストレート MQDC-415
コネクタモデルです。L形コネク 5 m (15')
タの場合は、型番の末尾にRAを MQDC-430
追加してください 9 m (30')
（例：MQDEC2-406RA）
SMBQ20L SMBQ20U BRT-92X92C BRT-33X13ABCM3 BRT-40X19A PKG3M-2
M8 ストレートコネクタ 2 m (6.5')
掲載されているのはストレート PKG3M-5
タイプのモデルです。L形コネク 5 m (15')
タの場合は、型番の中のGをWに PKG3M-9
置き換えてください 9 m (30')
Banner Engineering Corp. （例：PKW3M-2）
1-888-373-6767 • www.bannerengineering.com
© 2024 Banner Engineering Corp. Minneapolis, MN USA PN B_51220846 rev. B
