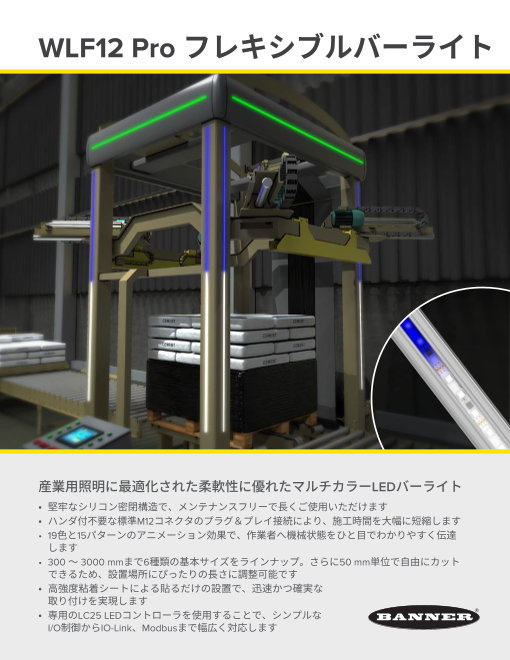

WLF12 Pro フレキシブルマルチカラーバーライト

WLF12 Pro フレキシブルバーライト 産業用照明に最適化された柔軟性に優れたマルチカラーLEDバーライト • 堅牢なシリコン密閉構造で、メンテナンスフリーで長くご使用いただけます • ハンダ付不要な標準M12コネクタのプラグ＆プレイ接続により、施工時間を大幅に短縮します • 19色と15パターンのアニメーション効果で、作業者へ機械状態をひと目でわかり やすく伝達 します • 300 ～ 3000 mmまで6種類の基本サイズをラインナップ。さらに50 mm単 位で自由にカット できるため、設置場所にぴったりの長さに調整可能です • 高強度粘着シートによる貼るだけの設置で、迅速かつ確実な 取り付けを実現します • 専用のLC25 LEDコントローラを使用することで、シンプル な I/O制御からIO-Link、Modbusまで幅広く対応します

産業用ステータス表示 19種類のカラーオプションと アニメーション機能 LED 3個ごとのセグメント単位 で個別に制御できるため、用途 に合わせた柔軟で多彩な表示制 御が可能 カットラインの位置 で切断することで、 設置環境に応じた長 さに調整可能 300 mmあたり18個のLED 背面高強度粘着テープ仕様により、 取付ブラケットを必要とせず直接 取付が可能 LC25 LEDコントローラは、シンプルなI/O制 御からIO-Link、Modbus動作まで幅広く対応 • WLF12 Pro プログラマブルLEDバーライトへM12 コネクタで直結可能 • 動的な制御と高度なアニメーションに対応 • 動作電源電圧：12 ～ 30 VDC • 保護等級 IP65/IP67/IP68 適合 www.bannerengineering.com | 1-888-373-6767

カラーおよびアニメーション 点灯 点滅 2色点滅 2色切替 両端点灯 両端点滅 スクロール センタースクロール 往復スクロール センター 調光グラデーション 2色変化 往復スクロール PRO 緑 シアン 赤 黄 カラースペクトル 片端点滅 片端点灯 白 マゼンタ 青 他12色対応 *カスタム設定用のPro Editorは、Bannerengineering.comよりダウンロードいただけます AGVステータス表示 課題 AGV（無人搬送車）メーカの設計エンジニアは、周囲の作業社へAGV の稼働ステータスを確実に伝え、現場の安全性を高める照明の追加方 法を模索されていました。 たとえば、ウインカーのように進行方向を 周囲へ明示し、事故を防ぐといった活用です。 しかし、車体の曲面コー ナー部へ取付ける必要があったため、従来の硬質な産業用照明では対 応できず、導入の課題となっていました。 ソリューション WLF12 Proが選ばれた決め手は、柔軟で頑丈なボディ、貼るだけの簡単 な設置、豊富なカラーオプション、そして高度なアニメーション表示 機能です。5種類の基本長さに加え、現場に合わせて自由にカットでき るため、お客様の用途にジャストフィットする最適な仕様をご提供でき ました。 裏面の高強度粘着テープにより取付け作業を大幅に短縮。さらに、業 界標準のM12コネクタを採用しているため、面倒なハンダ付けや特殊 コネクタの取付加工が一切不要となり、配線工数の削減にも貢献しま した。エンジニアの手でWLF12 Proの発光色やアニメーションパター ンを設定いただくことで、周辺作業員へAGVの稼働状況を直感的に伝 え、現場の安全と作業効率向上を実現されています。

WLF12 Pro フレキシブルマルチカラーバーライト シリーズ スタイル 連結仕様 色* 照明部長さ 構造 接続方式 WLF12 P X RGB 300 S QP P = Pro X = 連結非対応 RGB = RGBマルチカラー 300 = 300 mm S = 密閉型 QP = 4ピン M12QDプラグコネクタ付 600 = 600 mm 150 mm PVC被覆ケーブル 900 = 900 mm *デジタルI/O、IO-Link、またはModbusでの動作には、 1200 = 1200 mm LC25 Pro LEDコントローラが必要です 2000 = 2000 mm 3000 = 3000 mm 仕様 供給電圧 バーライト：12 VD C LC25 デジタルI/Oモデル：12 ～ 3 0 VDC IO-Linkモデル：18 ～ 30 VDC Modbusモデル：18 ～ 30 VDC 長さ（L） 曲げ半径 15 mm L 300 mm 材質・構造 シリコーン樹脂（耐湿度環境適合） 600 mm 完全オーバーモールドおよび樹脂封止構造LED 900 mm 1200 mm 動作温度 -20 ～ +45 ℃ 2000 mm 保護等級（環境耐性） IP66、IP67、IP69K 3000 mm 認証 12 mm アクセサリ LC25C-WLF12-RGB7Q LC25C-WLF12-KQ LC25C-WLF12-SQ LMBWLF12C R50-4M125-M125Q-P S15YB-M124-M124-0.2M Pro LEDコントローラ* Pro LEDコントローラ Pro LEDコントローラ クランプブラケット 4ポートパラレル結線 ピン M12 QD （IO-Link対応） （Modbus対応）* 10個セット ジャンクションボックス スプリッタケーブル （半透明シリコーン製） （幹線：プラグ、分岐：ソケット） *デジタルI/O、IO-Link、またはModbusでの動作には、LC25 Pro LEDコントローラが必要です Pro Editorアクセサリ M12 コードセット 4ピン 4ピン PSW-24-1 ストレートコネクタの型 MQDC-406 DEC-401SS 電源 式を記載しています。L形 2 m (6.5') M12 両端コネクタ付 MQ 0.31 m (1') CSB-M1251FM1251M コネクタの場合は、型番 MQDC-415 コードセット ストレートコネク MQDEC-403SS スプリッ タ の末尾にRAを追加してく 5 m (15') タ 0.61 m (3') MQDC-506-USB 仕様 MQDEC-406SS Pro コンバータケーブル ださい MQDC-430 （例：MQDC-406RA） 9 m (30') 2 m (6.5') Banner Engineering Corp. 1-888-373-6767 • www.bannerengineering.com © 2024 Banner Engineering Corp. Minneapolis, MN USA PN B_51813447 rev. B
