Q90R IO-Link対応レーダーセンサ

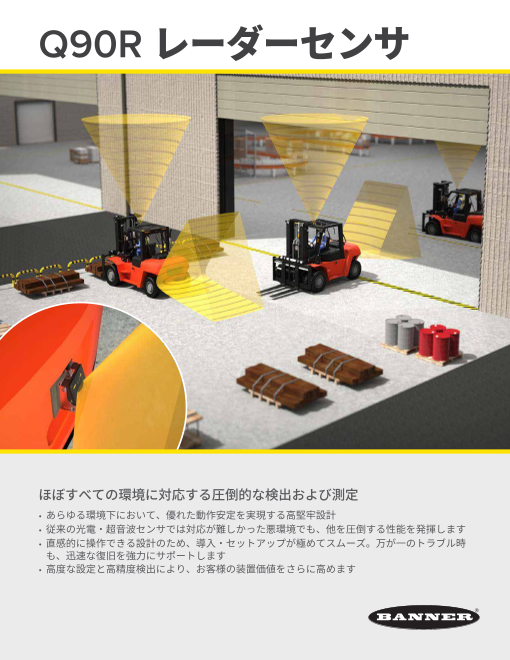

Q90R レーダーセンサ ほぼすべての環境に対応する圧倒的な検出および測定 • あらゆる環境下において、優れた動作安定を実現する高堅牢設計 • 従来の光電・超音波センサでは対応が難しかった悪環境でも、他を圧倒する性能を発揮します • 直感的に操作できる設計のため、導入・セットアップが極めてスムーズ。万が一のトラブル時 も、迅速な復旧を強力にサポートします • 高度な設定と高精度検出により、お客様の装置価値をさらに高めます

高堅牢設計と多用途な検出性能 IP67およびIP69Kの 保護等級に適合し、 粉塵や液体の浸入を 防止します 高輝度LED表示灯により 出力 状態をひと目で確認。 トラブル発 生時もスピーディ に対応できます 可動部のないソリッ ドステート 垂直および水平方向の 広範囲な 設計を採用。レーザスキャナ 視野において、確実な検出を を圧倒する高い耐衝撃・耐振 実現します 動性を誇ります 過酷な現場にも耐え抜く、頑丈 なアルミ製ハウジングを採用 わずか150 mmの短い不感帯から 20 mの長距離までカバー し、圧 倒的な検出エリアを 実現します レーダー技術の採用により、 周囲の気象条件や外乱光に よる影響を排除します 直感的なインターフェース 使いやすさを追求したPC用GUIにより、 高度な自己診断機能への Banner製の各種ラ イトと接続可能。 迷わずスムーズにセンサ設定が行えます アクセスが可能です 状態の変化をその場 で視覚的に分 かりやすく伝えます Q90R2による高度なセンサ設定 対象物に関するフィードバックには、 120 ° x 40 °の視野は細かく設定可能で、 各種アプリケーションに応じて、検出 放射状の距離、角位置、および対象物 精密な位置決めと制御を可能にします ウィンドウ形状や対象物の設定値など の速度が含まれており、これらはすべ の高度なパラメータをカスタマイズ可 て困難な環境での複雑なアプリケーション 能です に有効です www.bannerengineering.com | 1-888-373-6767

荷降ろし場での正確な車両検出 課題 荷降ろし場における正確な車両検出は、お客様が生産性、 安全性、環境基準を維持する上で欠かせません。検出漏れ や誤検知があると、業務の遅延や重大な事故につながる恐 れがあります。 ソリューション Q90Rは広い視野と強力な信号強度を兼ね備え、お客様の 現場に合わせて様々な方向に取り付け可能です。さらに Q90R2なら、1台で2つの異なる車両を同時に追跡できる ため、これまで2台必要だったセンサを1台に集約可能です。 コストを抑えつつ、より柔軟なシステム運用に貢献します。 フォークリフトの速度制御 と衝突防止 課題 製造現場で稼働するフォークリフトには、常に周辺 設備を傷つけてしまうリスクがつきまといます。し かし、従来の光学式や超音波式センサでは、現場の 様々な障害物を正確に捉えきれないケースが多々あ りました。さらに、天候や環境変化の激しい屋外な どでは、一般的なセンサ技術では対応が難しいのが 実情です。 ソリューション Q90R2は水平および垂直方向に広い検出エリアを持っ ており、速度制御やドライバーの衝突防止に効果的 な解決策となります。フォークリフトの上部に取り 付けられたQ90Rが天井を検出し、コントローラに 信号を送りフォークリフトへ減速指示を行います。 同様に、天井がない屋外へ移動するときは、フォー クリフトを加速させることができます。さらに、 車両の各所に配置したQ90R2センサが、前方・後方・ 側面のあらゆる障害物をマルチに検知。光と音の分 かりやすいインジケータで、オペレータや周囲の作 業員へ危険を知らせます。現場の稼働効率を最大化 し、大切な企業資産をしっかりと守り抜きます。

Q90R 高出力・多目的レーダーセンサ Q90Rシリーズ レーダー：視野角 40 ° x 40 ° 動作 シリーズ ビームパターン 周波数 通信方式 出力構成 接続方式 Q90R – 4040 – 6 K D Q 4040 = 40° x 40° 6 = 60 GHz K = IO-Link D = 2系統デジタルI/O Q = 5ピン M12コネクタ一体型（QD） I = 4-20 mA U = 0-10 V コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です Q90R2シリーズ レーダー：可変型120 ° x 40 ° 視野角および複数対象物検知 動作 シリーズ ビームパターン 周波数 通信方式 出力構成 接続方式 Q90R2 – 12040 – 6 K D Q 12040 = 120° x 40° 6 = 60 GHz K = IO-Link D = 2系統デジタルI/O Q = 5ピン M12コネクタ一体型（QD） 7 = 77 GHz* I = 4-20 mA U = 0-10 V コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です * 特殊車両用途向けのグローバル無線認証取得済。 デジタルI/Oモデルのみ対応 仕様 供給電圧 12 ～ 30 VDC 84 mm 範囲 0.15 ～ 20 m ビームパターン Q90R：40 ° x 40 ° Q90R2：120 ° x 40 ° 応答速度 Q90R アナログ更新周期：15 ms 89 mm Q90R デジタルI/O出力応答時間：50 m s Q90R2：48 ms 無線認証取得国 US、カナダ、欧州、オーストラリア、ニュージーランド 材質・構造 ハウジング：アルミ、ウィンドウ：ポリカーボネート 17 mm 動作温度 –40 ～ +65 ℃ (-40 ～ +149 ℉) Q90R Q90R2 保護等級（環境耐性） IP67、IP69K 認証 アクセサリ PRO-KIT 1つのPro-Kitには、無料のPro Editorソフトウェア 5ピン M12 BC-M12F5-22-2 を使用してQ90R レーダーセンサをプログラム ストレートコネクタ仕様。 2 m (6.5') するために必要なすべてのものが同梱されてい L形仕様の場合は、型式 BC-M12F5-22-5 ます。これはセットアップ時のみ必要で、日々 「M12F5」の末尾に「A」 5 m (16.4') の運用には必要ありません を追加します BC-M12F5-22-10 （例：BC-M12F5A-22-2） 10 m (32.8') BC-M12F5-M12M5-22-2 2 m (6.5') BC-M12F5-M12M5-22-5 SMBAMSQ90R SMBRAQ90R DXMR90-4K 5ピン M12両端コネクタ 調整用取付ブラケ ット L形取付ブラケッ ト IO-Linkマスタ ストレートコネクタ仕様 5 m (16.4') BC-M12F5-M12M5-22-10 10 m (32.8') Banner Engineering Corp. 1-888-373-6767 • www.bannerengineering.com © 2025 Banner Engineering Corp. Minneapolis, MN USA PN B_51868650 rev. A
