Q20-2/Q2X 小型レーザ距離センサ

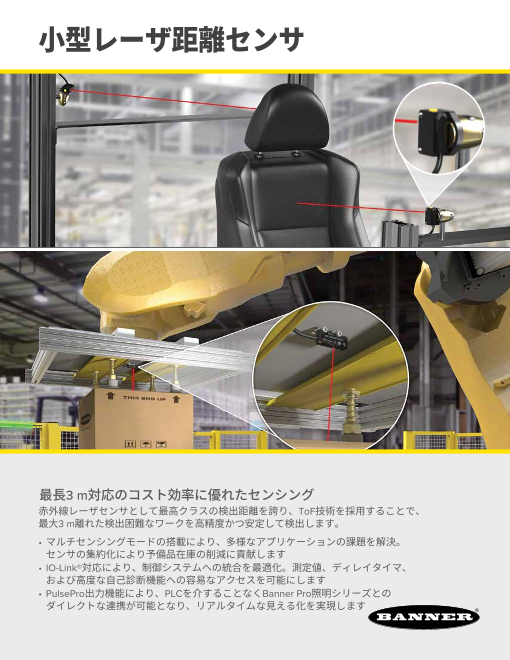

小型レーザ距離センサ 最長3 m対応のコスト効率に優れたセンシング 赤外線レーザセンサとして最高クラスの検出距離を誇り、ToF技術を採用することで、 最大3 m離れた検出困難なワークを高精度かつ安定して検出します。 • マルチセンシングモードの搭載により、多様なアプリケーションの課題を解決。 センサの集約化により予備品在庫の削減に貢献します • IO-Link®対応により、制御システムへの統合を最適化。測定値、ディレイタ イマ、 および高度な自己診断機能への容易なアクセスを可能にします • PulsePro出力機能により、PLCを介することなくBanner Pro照明シリーズとの ダイレクトな連携が可能となり、リアルタイムな見える化を実現します

小型ハウジングに集約された2つの高機能センサ 長距離における検出困難なワークの確実な検出 • クラス最高レベルの検出範囲により、最大3 m先のターゲットを検出します • クラス最高レベルの受光余裕度を誇る高出力赤外線レーザにより、黒いコンテナ、光沢のある ポリ袋、透明ボトルなど、極めて検出困難なワークに対応 多様なアプリケーションへの対応と予備品在庫の削減 • BGS(背景抑制)モード、ウィンドウモード、デュアルモードなど、多彩なティーチングモードの 搭載によりセンサ型式を1機種に集約し、各種アプリケーションの課題を解決 • IO-Link®の採用により、主要な制御システムへ容易に統合。測定値、ディレイタイマ、および 高度な自己診断データへのアクセスを簡素化 • PulsePro出力機能により、PLCを介することなくBanner Pro照明シリーズとダイレクトに連携し、 オペレータへリアルタイムな見える化を実現 小型ハウジングによる機械設計の簡素化 • 限られた狭いスペースにも難なく設置できる省スペース設計 • ロボットアームの先端や、重量制限の厳しい箇所への取り付けに最適な軽量ハウジング Q20-2 Q2X 赤色可視光LE D 軽量・超小型 光軸調整支援機能 ハウジング （消灯可能） (8 x 11 x 31 mm) 押しボタンで簡単に 小型 ティーチングができます IP65保護等級 ハウジン グ (12 x 21 x 32 mm) IP67保護等級 ハウジング 標準25.4 mm （1インチ） 取付穴ピッチ 安定した長距離計測を 実現する赤外線レーザ 赤色可視光 LED光軸調整 支援機能 www.bannerengineering.com | 1-888-373-6767

シングルポイントでのコンテナ 堆積レベル測定 課題 物流センターにおいてコンテナ内の堆積レベルを リアルタイムに計測できない場合、自動仕分けシ ステムから搬送されるワークで満杯になった大型 コンテナの最適な回収タイミングを作業者が把握 できません。その結果、コンテナから荷物が溢れ 出してしまい、意図しない場所への落下による物 品の紛失や誤配送を招く要因となります。 ソリューション • 赤外線レーザを搭載したQ20-2レーザ距離セン サにより、ワークの堆積高さを検出 • 光沢がある、暗い、または透明な場合があるさ まざまな種類の表面を、色に関係なく測定可能 • シングルポイントの監視に最適で、3D ToF方 式 と比較して低コストで高い計測性能を 実現 • 光軸調整を容易にする赤色可視光LED光軸調整支 援機能を搭載し、セットアップおよび設置工 程を 簡素化 ソーターシュートにおける詰まり検出 課題 物流倉庫において、処理能力の低下を未然に防ぐため、 シュートの閉塞検出には回帰反射型センサが広 く用い られています。しかし、ワーク1個が光軸を遮っ て一時 的に滞留しただけで誤検出が発生し、装置が異常 停止 する原因となります。 ソリューション • 調整可能なBGS（背景抑制）機能を搭載したQ2Xレーザ 距離センサにより、詰まりを正確かつ確実に検出 • 背面壁からわずかに手前にティーチングされたカット オフ距離設定により、装置を停止させることなく、 一時的に滞留したワークを無視することが可能 • 内蔵のディレイタイマ機能（IO-Link経由で設定可能） により、装置停止前に実際の詰まりであるか を確認す る判定時間を確保 • 誤検出による突発停止を低減し、スループットと稼働率 の向上に貢献

Q20-2 / Q2X 抜群のコストパフォーマンスを実現するレーザ距離センサ シリーズ 出力 検出モード 範囲 接続方式 Q20-2 K LAF 3 – Q5 K = IO-Link通信および LAF = 距離設定型レーザ 2 = 2 m Q = 150 mm (6インチ) 4ピン M8 ピグテール デジタルI/O出力 3 = 3 m Q5 = 150 mm (6インチ) 4ピン M12 ピグテール シリーズ 出力 検出モード 範囲 投光ビーム 接続方式 Q2X K LAF 3 IR – Q5 K = IO-Link通信および LAF = 距離設定型レーザ 2 = 2 m IR = 赤外線 Q = 150 mm (6インチ) 4ピン M8 ピグテール デジタルI/O出力 3 = 3 m Q5 = 150 mm (6インチ) 4ピン M12 ピグテール 配線およびI/O仕様 ピン 線色 Q20-2およびQ2Xシリーズ 1 茶 電源電圧：10 ～ 30 VDC 2 白 I/O：外部入力/PNP出力 3 青 コモン：0 VDC 4 黒 I/O：PNP出力/IO-Link通信 仕様 20.8 mm 11.3 mm 12 mm 8 mm 電源 10 ～ 30 VDC 検出範囲 20 mm ～ 3 m 応答時間 高速：33 m s 中速：100 ms 低速：500 ms 32 mm 31 mm 動作温度 –20 ～ +50 ℃ (–4 ～ +122 ℉) 保護等級（環境耐性） IP67 材質・構造 ハウジング：ABS レンズカバー：PVC 認証 Industrial Control Equipment TJJ Q20-2 Q2X アクセサリ 4ピン M�� BC-M12F4-22-2 BC-M12F4-M12M4-22-2 ストレートコネクタ仕様。 2 m (6.5') 4ピン M12 2 m (6.5') L形仕様の場合は、型式 BC-M12F4-22-5 両端コネクタ BC-M12F4-M12M4-22-5 「M12F4」の末尾に「A」 5 m (16.4') ストレート 5 m (16.4') SMBQ20L SMBQ2XA を追加します BC-M12F4-22-10 コネクタ仕様 BC-M12F4-M12M4-22-10 Q20-2用 Q2X用 （例：BC-M12F4A-22-2） 10 m (32.8') 10 m (32.8') L形ブラケット L形ブラケット BC-M8F4-24-2 BC-M8F4-M8M4-24-2 2 m (6.5') 4ピン M8 2 m (6.5') 4ピン M8 BC-M8F4-24-5 両端コネクタ BC-M8F4-M8M4-24-5 SMBQ20FA ストレートコネクタ仕様 5 m (16.4') ストレート 5 m (16.4') Q20-2およびQ2X用10 mm BC-M8F4-24-10 コネクタ仕様 BC-M8F4-M8M4-24-10 （3/8 インチ）ロッドマウ ント 10 m (32.8') 10 m (32.8') システム用ブラケットキット Banner Engineering Corp. 1-888-373-6767 • www.bannerengineering.com © 2025 Banner Engineering Corp. Minneapolis, MN USA PN B_51941735 rev. B
