SD50 ステータスディスプレイ

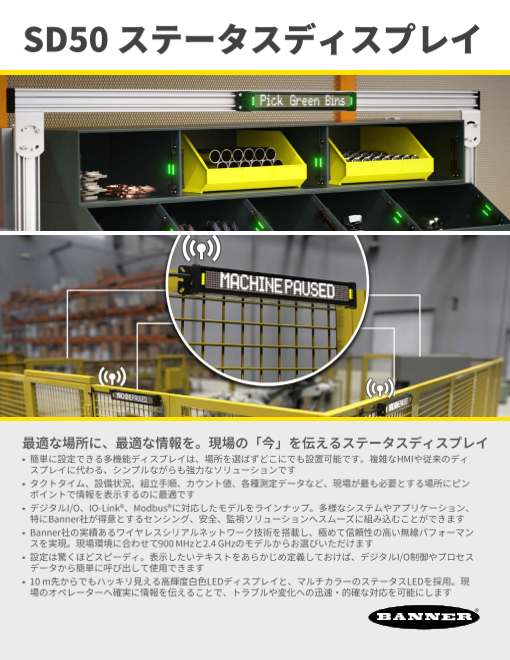

SD50 ステータスディスプレイ SD50 ステータス ディスプレイ 最適な場所に、最適な情報を。現場の「今」を伝えるステータス ディスプレイ • 簡単に設定できる多機能ディスプレイは、場所を選ばずどこにでも設置可能です。複雑な HMI や従来のディ スプレイに代わる、シンプルながらも強力なソリューションです • タクトタイム、設備状況、組立手順、カウント値、各種測定データなど、現場が最も必要とする場所にピン ポイントで情報を表示するのに最適です • デジタル I/O、 IO-Link®、 Modbus® に対応したモデルをラインナップ。多様なシステムやアプリケーション、 特にBanner 社が得意とするセンシング、安全、監視ソリューションへスムーズに組み込むことができます • Banner 社の実績あるワイヤレスシリアルネットワーク技術を搭載し、極めて信頼性の高い無線パフォーマン スを実現。現場環境に合わせて 900 MHz と 2.4 GHz のモデルからお選びいただけます • 設定は驚くほどスピーディ。表示したいテキストをあらかじめ定義しておけば、デジタル I/O制御やプロセス データから簡単に呼び出して使用できます • 10 m 先からでもハッキリ見える高輝度白色 LEDディスプレイと、マルチカラーのステータス LEDを採用。現 場のオペレーターへ確実に情報を伝えることで、トラブルや変化への迅速・的確な対応を可能にします

SD50 特長と機能 SD50 特長と機能 各種取付ブラケット （オプション部品） 制御インターフェース： 16文字の静止表示、または IP65 適合ポリカーボ デジタル I/O入力、 IO-Link 、 最大29文字のスクロール表示 ネート製ハウジング Modbus （ ※モデル別） 内蔵型900 MHz ／ 2.4 GHz 3段階の輝度設定 内蔵型ケーブル ISM帯無線モジュール 抜け止め機構付 （ ※ワイヤレスモデルに搭載） エンドキャップ取付 14色と 7種類の R70シリアル無線ペアリング用ボタン アニメーションオプション （ ※ワイヤレスモデル専用） 重要情報の伝達 設備状態 作業ガイダンス 測定値表示 順序立てたオペレーターへの 機械からの信号を「今すべき行動」 距離や液面レベルといった、常に変化する ガイダンスをステップごとに へと変え、無駄のないメンテナン 表示します センサデータをその場で数値化し、ひと目 スを促します で状況を把握させます タイマー カウンタ タイマのスタート／ストップ／リセット パルス信号と連動して数値を自動で 制御を行い、タクトタイムの見える化に 増減。手作業でのカウントミスを無 より、生産現場の進捗管理と効率化に貢 くし、正確な進捗や歩留まりを管理 献します できます www.bannerengineering.com | 1-888 -373 -6767

設定方法 デジタル I/Oモデル IO-Link ・ Modbus モデル 表示テキストや発光パターンは、無料の専用 用途に合わせたモードとパラメータを選ぶ ソフト「 Pro Editor 」で簡単に設定可能。あ だけ。上位システムからのプロセスデータ とは入力信号を切り替えるだけで、状況に応 や保持レジスタを活用して、リアルタイム じた表示を自由自在にコントロールできます に変化するテキストや数値をスムーズに送 （ ※設定には別売のPro コンバータケーブル 信し、動的な表示更新を可能にします が必要です） ワイヤレスモデル SD50ワイヤレスステータ スディスプレイ は、本体 ワイヤレスネットワーク構成イメージ に内蔵された 900 MHz または 2.4 GHz 無線を使い、 R70シリアルデータ無線によって構築されたネット SD50 SD50 ワークに加入します。 R70はクライアントとして設 BANNER SD50 ADD PART 定され、 Modbus RTU コントローラに直接リンク されるか、あるいは Modbus TCP または EtherNet/IP の場合はDXMR90 -X1Eゲー トウェイを介してリンクされます。 各SD50はR70と通信するサーバ無線として機能 R70 SD50 し、 R70を中心に、各 SD50をノードとするスター DXMR90 -X1E TAKT TIME:型を構成。また、必要に応じて MultiHop ツリー構 4.6s 成により通信範囲を拡張できます。ペアリング後 は、 SD50はワイヤレス Modbus デバイスとして機 能し、 Modbus 保持レジスタへの書き込みによって 表示内容と LED表示をコントロールできます。この 優れたシステム構造により、ディスプレイを後か ら追加したい時もペアリングするだけで追加完 了。現場のレイアウト変更や拡張へもスピーディ かつ柔軟に対応できるため、導入コストと運用の SD50 SD50 手間の両面で大きなメリットをもたらします 。 Replace Filter SCRAP COUNT:8

SD50 ステータス ディスプレイ 説明 表示部長さ 通信方式 接続方式 型式 デジタル I/O SD50P300WD15QP 4ピン M12QD プラグコネクタ付 SD50 Pro 300 mm IO-Link SD50P300WKQP 150 mm PVC 被覆ケーブル ステータス ディスプレイ Modbus SD50P300WSQP 説明 無線周波数 接続方式 型式 900MHz 帯ISM無線機 4ピン M12QD プラグコネクタ付 SD50P300WSR9QP* SD50 ワイヤレスステータス ケーブル ディスプレイ 2.4 GHz 帯ISM無線機 150 mm PVC 被覆 SD50P300WSR2QP* *ワイヤレスモデルを使用するには、 R70シリアルデータ無線機が必要です 900 MHz 仕様： R70SR9MQ 2.4 GHz 仕様： R70SR2MQ 仕様 供給電圧 デジタル I/O、 Modbus 、ワイヤレス： 28 mm 12 ～ 30 VDC、 IO-Link ： 18 ～ 30VDC 材質・構造 ポリカーボネート 52 mm 動作温度 –20 ～ +50 ℃ 386 mm 保護等級（環境耐性 ） IP65 認証 アクセサリ LMBSD50 LMBSD50MAG LMBSD50 -180S LMBSD50 -180SMAG DXM1200 -X2 DXMR90 -X1E DXMR110 -8K クリップ 磁気式 180 度 180 度磁気式 IIoT ゲートウェイ 産業用コントローラ IO-Link マスタ ブラケット クリップブラケット クリップブラケット クリップブラケット コントローラ 4ピン 5ピン BC -M12F4 -M12M4 -22 -1 BC -M12F5 -M12M5 -22 -1 M12 両端コネクタ付コードセット ストレートコネクタの型式を記載しています。 1 m (3.28 ft) 1 m (3.28 ft) L形コネクタの場合もラインナップしています BC -M12F4 -M12M4 -22 -5 BC -M12F5A -M12M5A -22 -5 （例： BC-M12F4 A-M12M4 A-22-1） 5 m (16.4 ft) 5 m (16.4 ft) BC -M12F4 -M12M4 -22 -10 BC -M12F5A -M12M5A -22 -10 10 m (30.81 ft) 10 m (30.81 ft) PRO -KIT Banner 製 Pro Editor ソフトウェア PRO-KITに、 SD50ステータス 無料のPro Editor ソフトウェアにより、 SD50デジタル I/Oモデル 表示ユニットのデジタル I/Oモ の設定が迅速かつ直感的に行えます。 デルでテキストと発光色を設 表示モードの選択、表示テキスト、 LEDの色、および LEDアニ 定するために必要なものがす メーションを設定してデジタル I/O入力で制御できます。 べて含まれています 。 現場の「見える化」を強力に推進し、作業者が次に取るべき行 動を迷わせない確実なビジュアルガイダンス環境を低コストで 構築できます 。 Banner Engineering Corp. 1-888 -373 -6767 • www.bannerengineering.com © 2025 Banner Engineering Corp. Minneapolis, MN USA PN B_51932114 rev.C
