S100 マルチタッチディスプレイ

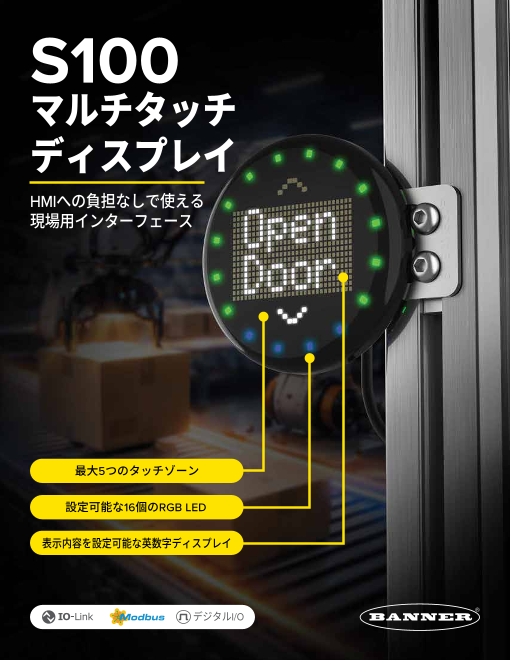

S100 マルチタッチ ディスプレイ HMIへの負担なしで使える 現場用インターフェース 最大5つのタッチゾーン 設定可能な16個のRGB LED 表示内容を設定可能な英数字ディスプレイ デジタルI/O

現場の「操作性」を、もっとスマートに、もっと最適に。 S100マルチタッチディスプレイは、 S100 装置の日常的なオペレーションにお マルチタッチディスプレイ いて、「高機能だが大がかりな従来 のHMI」と「スペースを取る多数の 標準的な押しボタン 従来のパネルマウント型HMI プッシュボタン」の間にあった課題 をスマートに解決します。ボタンで 埋め尽くされた制御盤の複雑化や、 従来のHMI開発で頭を悩ませていた プログラミング工数を一切排除。 タッチ入力、状態表示、簡易テキス ト表示を1台に統合したコンパクトで 柔軟なインターフェースにより、装置 押しボタンより多機能。 HMIよりシンプル メーカ様やシステムインテグレータ様 の開発効率向上と装置の付加価値向上 を強力に後押しします。 5つのタッチゾーンで 現場のオペレータ入力 を統合するか、1つの大 きな操作エリアとして も統合可能。モーメン タリやラッチ、オンディ レイなど、現場の用途 スクロール表示に対応し に合わせた柔軟なタッチ た5文字×2行のディスプ 応答設定が可能です レイにより 、最大13文字 までの詳細な情報をタイ ムリーに通知します タイマやカウンタ、計測、 ピッキングなど、主要な 用途に合わせた専用モード をあらかじめ搭載。導入や 設定にかかる時間と手間を 設定可能な16個の 大幅に削減し、すぐに運用 RGB LEDにより、 を開始できます 装置の状態や作業 の進捗状況を遠く からでもひと目で 認識できます 音声アラート機能を搭載。 光だけでなく「音」でも オペレータが指先で 状態を知らせます 実感できる触覚フィー ドバック（振動）機 能を搭載。確実な操 作感を提供し、誤動 遠くからでも読みやすい 作や押し間違いを防 2倍サイズ（縦倍角）の文 ぎます 字表示を採用。スクロール 機能により、1行に最大13文 字までの詳細メッセージを 表示できます 専用設定ツール「Pro Editor」 で設定パターンを1つ作成す IO-Link/Modbusモデルを れば、複数のS100（デジタ ラインナップ。PLCから ルI/Oモデル）にコピーする タッチ機能、画面表示、 だけで設定完了。複数台の LED表示、音声アラート 導入やライン増設時の立ち を動的に一括変更できます 上げ工数を削減します www.bannerengineering.com | 1-888-373-6767

ロボット組立セル向け現場設置型インタフェース 課題 ロボット組立セル制御において、「稼働ステータス」「ワーク 補充の指示」「オペレータの入力」をいかにPLCへ統合するか が大きな課題です。 しかし、従来のHMIではPLC開発とは別に画面開発・保守の工 数がかかります。また、個別の押しボタンや積層信号灯、表示 器を並べると、盤内配線が複雑になり、設置スペースを圧迫す る上、故障リスクやメンテナンスの手間も増大してしまいます。 ソリューション IO-Link対応のS100マルチタッチディスプレイなら、ロードパネル 近くの最適な位置にスマートに設置可能。厚みわずか100 mmの 薄型設計で、セル内部の作業の様子を遮りません。ロボット制御 と同じPLCプログラムからIO-Linkマスタ経由で直接制御できるた め、余計なプログラミング工数を削減。組立動作中は安全のため ロードパネルがロックされ、画面には「Assembling」(組立中)の 文字がスクロール表示、LEDは赤色点灯で状態を警告します。組立が完了すると、PLCからの指令で表示が「Open Door」(ドアを開ける) に切り替わり、オペレータが触れると振動で操作を確実にお知らせ。同時にロードパネルのロックが自動解除されます。次に「Swap Part」 （部品交換）の案内が画面に表示され、次の作業へと迷わず導きます。大がかりなHMIを導入することなく、これらすべてのスマートな 工程管理を低コストで実現できます。 自動化組立セル向けオペレータガイダンスの集約 PRO EDITOR SOFTWARE 課題 1人のオペレータで複数の自動組立セルを掛け持ち監視する場合、 各セルでの「装置状態」「次に必要な作業」「操作入力」の確認 をスムーズに行う環境が不可欠です。しかし、これらを専用の表 示灯やラベル、モニター、押しボタンをバラバラに配置して実現 しようとすると、部材コストや設計工数がかさむだけでなく、盤 面が煩雑になり、故障時のメンテナンスの手間も大幅に増えてし まいます。 ソリューション デジタルI/O対応のS100マルチタッチディスプレイがあれば、こ れらの課題をスマートに解決できます。薄型設計のボディ1台に、 ステータス表示、文字による作業指示、タッチ入力確認のすべ てを統合。さらに、無償の設定ツール「Pro Editor Software」を 活用することで、1台分の動作タイミングを設定するだけで他の すべてのS100にデータをコピーできるため、セルごとの操作性 を完全に統一し、立ち上げ工数を削減できます。作業指示の表 示から、タッチによるタイマースタート、残り時間のカウント ダウン、そして作業完了の通知まで、現場作業の「見える化」 と「標準化」を強力にサポートします。 コンベヤ設置型モータ状態監視・リセット用インタフェース 課題 コンベヤの過負荷、詰まり、ローラの固着などが発生すると、 重要なモータに過負荷トリップが発生し、ラインが停止して しまいます。しかし、電流値のチェックやリセット操作を行 う場所が、トラブルの起きている現場から離れていると、原 因の特定や復旧手順の指示を伝達するだけで時間がかかり、 貴重な生産時間が大きく失われてしまいます。 ソリューション モータに近いコンベヤフレームに、Modbus通信対応のS100マ ルチタッチディスプレイを取り付けることで解決します。PLC が電流センサ（S15C）からモータ電流を、モータに直接取り付 けた3軸振動・温度センサ（QM30VT3）から振動・温度データ を収集し、Modbus経由でS100に直接書き込みます。オペレータ はコンベヤの目の前で、これらの異常予兆数値を直接確認でき ます。さらに16個のRGB LEDリングが、電流値の変動や警告アラ ームを直感的に表示。異常時には、画面に備えられた2つのタッチ ゾーンをその場でタップするだけでPLCへリセットをかけられる ため、現場での「状況把握・即時対応・一瞬での復旧」を実現します。

S100 マルチタッチディスプレイ 説明 通信方式 接続方式 型式 LEDインジケータ、触覚フィードバック、 デジタルI/O 5ピン M12コネクタ一体型（QD） S100PTVD2WAD2Q および音声アラート機能搭載 100 mm IO-Link 4 ピン M12コネクタ一体型（QD） S100PTVD2WAKQ プログラマブルマルチタッチディスプレイ Modbus 4 ピン M12コネクタ一体型（QD） S100PTVD2WASQ 仕様 14 mm 供給電圧 デ ジタルI/O、Modbus：12 ～ 30 VDC I O-Link：18 ～ 30VDC 文字数制限 小フォント: 13文字/行 大フォント: 13文字 材質・構造 ポリカーボネート 100 mm 動作温度 –40 ～ +50 ℃ M30 x 1 ねじ 保護等級（環境耐性） IP69K 認証 アクセサリ LMB30RAS SMB30A SMB30MM SMBAMS30P 100 mm L形ブラケット L形ブラケット L形・湾曲取付 平面・湾曲取付 スロット付ブラケット スロット付ブラケット ストレート ストレート/L形 4ピン M12両端コネクタ BC-M12F4-M12M4-22-2 BC-M12F4-M12M4A-22-2 IO-Link・Modbus 2 m (6.5 ft) 2 m (6.5 ft) モデル用コードセット BC-M12F4-M12M4-22-5 BC-M12F4-M12M4A-22-5 5 m (16.4 ft) 5 m (16.4 ft) BC-M12F4-M12M4-22-10 BC-M12F4-M12M4A-22-10 1台のボディで、現場の状況に合わせてマルチカラーを 自由にカスタマイズできるプログラマブルLEDインジケータ 10 m (32.8 ft) 10 m (32.8 ft) ストレート ストレート/L形 BC-M12F5-M12M5-22-2 BC-M12F5-M12M5A-22-2 PRO-KIT 2 m (6.5 ft) 2 m (6.5 ft) 1つのPro-Kitには、無料の 5ピン M12両端コネクタ BC-M12F5-M12M5-22-5 BC-M12F5-M12M5A-22-5 Pro Editorソフトウェアを デジタルI/O 5 m (16.4 ft) 5 m (16.4 ft) 使用してデジタルI/O S100 モデル用コードセット をプログラムするために必要 BC-M12F5-M12M5-22-10 BC-M12F5-M12M5A-22-10 なすべてのものが同梱されて 10 m (32.8 ft) 10 m (32.8 ft) います。これはセットアップ 時のみ必要で、日々の運用に は必要ありません Banner Engineering Corp. 1-888-373-6767 • www.bannerengineering.com © 2026 Banner Engineering Corp. Minneapolis, MN USA PN B_51972718
