最大16点のデジタルI/Oを1本のIO-Linkケーブルに集約。コストを抑えたネットワーク統合を実現します。
製造ラインの立ち上げや改造において、膨大なセンサやI/O機器の配線作業は、多大な時間と人件費を要するプロセスです。
Bannerの「R130C IO-Linkハブ」は、配線工数を削減し、システムの立ち上げをスピーディに行うための強力なソリューションを提供します。
【立ち上げ効率化に貢献する特長】
・簡単・確実な接続
M12 QDケーブル（コネクタ接続）の採用により、接続作業やセットアップが非常に簡単です。配線ミスを未然に防ぎ、作業に不慣れな担当者でも確実な接続が可能です。
・コストを抑えたIO-Link統合
各ポートに入出力2点（PNP）を備え、最大16台の機器をコストを抑えて手軽にIO-Linkシステムへ統合できます。DXMR90-4KやDXMR110-8KといったIO-Linkマスタや各種スプリッタと組み合わせることで、配線の最適化と柔軟なネットワーク構築が可能です。
・トラブル発生時のダウンタイム削減
配線がシンプルになることで、断線や接触不良のリスクが減少します。
現場の配線工数を圧倒的に削減し、スマートな立ち上げをサポートする製品の詳細をカタログでご覧ください。
このカタログについて
| ドキュメント名 | R130C IO-Linkハブ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 631.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | バナー・エンジニアリング・ジャパン (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

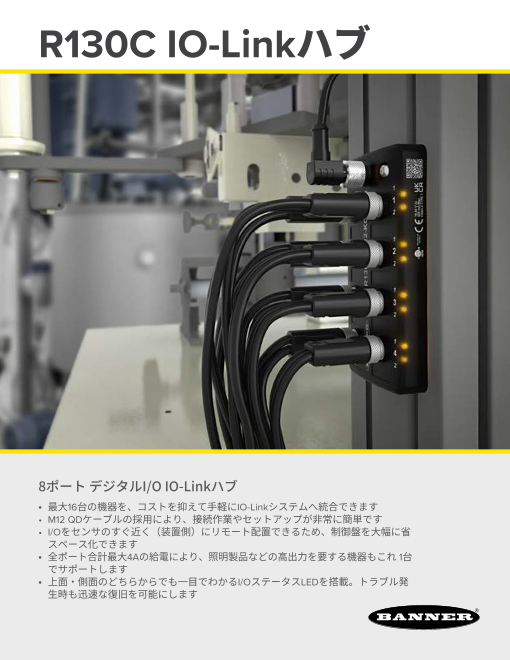

Page1
R130C IO-Linkハブ
8ポート デジタルI/O IO-Linkハブ
• 最大16台の機器を、コストを抑えて手軽にIO-Linkシステムへ統合できます
• M12 QDケーブルの採用により、接続作業やセットアップが非常に簡単です
• I/Oをセンサのすぐ近く（装置側）にリモート配置できるため、制御盤を大幅 に省
スペース化できます
• 全ポート合計最大4Aの給電により、照明製品などの高出力を要する機器もこ れ 1台
でサポートします
• 上面・側面のどちらからでも一目でわかるI/OステータスLEDを搭 載。トラブル発
生時も迅速な復旧を可能にします
Page2
R130C IO-Linkハブ
ハウジング 機能 コンバータ 通信方式 接続方式
R130 C — 8P22 — K Q
C = コンバータ 8P22 = 8ポート、各ポート入出力2点（PNP） K = IO-Link Q = M12 QDコネクタ
仕様
36 mm
供給電圧 18 ～ 30 VDC
材質・構造 黒色ポリカーボネート
動作温度 －40 ～ +65 ℃（－40 ～ +149 ℉）
保護等級（環境耐性） IP65、IP66、IP67
認証
73 mm
128 mm
19 mm
61 mm
アクセサリ
DXMR90-4K DXMR110-8K
IO-Linkマスタ IO-Linkマスタ
ストレート／ストレート ストレート／L形
BC-M12F4-M12M4-22-2 BC-M12F4-M12M4A-22-2
4ピン M12 2 m (6.5 ft) 2 m (6.5 ft) 4ピン M12スプリッタ
4ピン プラグ S15YA4-M124-M124-0.2M
両端コネクタ BC-M12F4-M12M4-22-5 BC-M12F4-M12M4A-22-5 - 2x 4ピン ソケット 0.2 m (7.9 in)
5 m (16.4 ft) 5 m (16.4 ft) 分岐コードセット
BC-M12F4-M12M4-22-10 BC-M12F4-M12M4A-22-10
10 m (32.8 ft) 10 m (32.8 ft)
Banner Engineering Corp.
1-888-373-6767 • www.bannerengineering.com
© 2025 Banner Engineering Corp. Minneapolis, MN USA PN B_51859899 rev. A
