EG24 高精度エッジセンサ

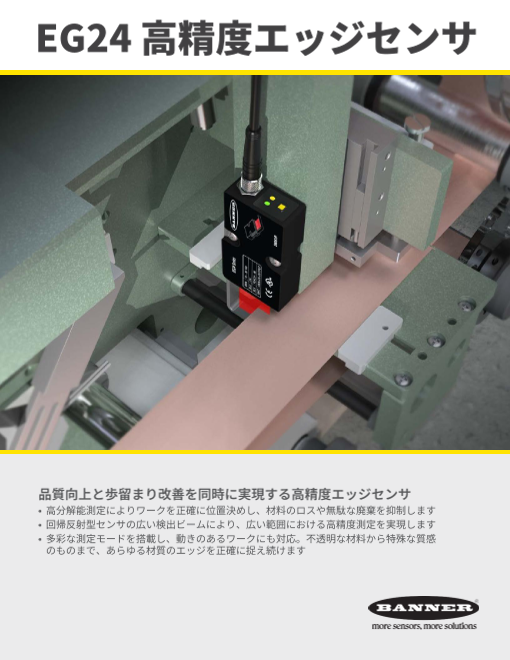

EG24 高精度エッジセンサ EG24 高精度エッジセンサ 品質向上と歩留まり改善を同時に実現する高精度エッジセンサ • 高分解能測定によりワークを正確に位置決めし、材料のロスや無駄な廃棄を抑制します • 回帰反射型センサの広い検出ビームにより、広い範囲における高精度測定を実現します • 多彩な測定モードを搭載し、動きのあるワークにも対応。不透明な材料から特殊な質感 のものまで、あらゆる材質のエッジを正確に捉え続けます

移動ワークに対する、再現性の高い安定した測定の実現 高分解能センシング • 10µm 未満の高分解能でエッジの動きを正確に監視し、 工程管理の質を劇的に向上させ、材料の無駄を最小限 に抑えます • 2 kHz の測定周波数によりエッジの位置を高速測定し、 取付自由度のために、回帰反 ワーク位置の迅速なフィードバック補正を可能にしま 射板アーム付またはアームな す しのモデルをラインナップ 広範囲をカバーする回帰反射型検出エリア • 40mm の定範囲内なら、どの位置でも変わらない高精 度測定を実現。センサと反射板の間でワークが前後に バタついても、ズレなく正確にエッジを捉え続けます • 24mm のワイド投光ビームにより、ワークの位置ズ レや傾きの変動を許容し、位置決め治具の設計簡素 化に貢献します 簡単なモード選択お アプリケーションの柔軟性を高める検出 よび幅調整が行える TEACHボタン モード • シングルエッジ：箔、フィルム、金属、プラスチッ ク、紙などの材料を含む、ウェブやシートのエッジの 追従および位置決め用 • 幅・隙間測定：製造ライン上でリアルタイムに製品寸 法を検証。インラインでの品質検査を可能にします 4 mA 8 mA 20 mA 4 mA 8 mA 20 mA 4 mA 8 mA 20 mA 0 mm 6 mm 24 mm 0 mm 6 mm 24 mm 0 mm 6 mm 24 mm シングルエッジモード 幅測定モード 隙間検出モード 箔、フィルム、金属、樹脂、紙などの 製品の品質保証、およびインライ 製品の品質保証、およびインライ 材料を含む、ウェブやシートのエッジ ンでの寸法検査・検証用 ンでの寸法検査・検証用 のトラッキング・位置決め用 www.bannerengineering.com | 1-888 -373 -6767

高精度材料位置測定により、 EVバッテリ製 造における無駄を最小限に抑えます 課題 EVバッテリの製造ラインでは、複数の薄膜フィルムや金属 箔など、ロール状の多様なシート材料が使われています。こ れらを精密に重ね合わせる積層工程において、各材料の順番 や正確な位置合わせは製品品質を左右する絶対条件です。し かし、これらの極薄材料は非常に高価であるため、わずかな 位置ズレが生じるだけで、貴重な材料が台無しになり、装置 の稼働時間もロスし、多大なコスト負担となってのしかかり ます ソリューション • EG24は、色や不透明度に関係なく、測定視野内のどこで もシートエッジを正確に追従します • 10µm の分解能で精密位置決め用の測定データを出力し、 切断・積層・位置合わせといったあらゆる工程で、材料の 無駄な廃棄を防止します シート位置の監視により、クッション封筒 製造ラインの突発停止と材料ロスを削減し ます 課題 紙やプラスチックなど、複数の異なる素材を高速で重ね合 わせて作られるクッション封筒。貼り合わせ時のわずかな ズレも許されません。万が一、素材の位置合わせが乱れた ままラミネートされてしまうと、成形不良が多発し、大量 の材料ロスを引き起こす原因となってしまいます ソリューション • EG24は、搬送中のシート位置をインラインで常時監視し ます • 材料がズレ始めた場合、 EG24はウェブガイドシステムへ 補正信号を出力。ラミネート前の各層の位置修正を行い ます 幅測定モードによる、電線被覆における品 質とプロセス検証を保証します 課題 導線に施されるプラスチックの保護被覆。被覆塗布・冷却を 終えてラインを進む電線の被覆は、常に均一でなければなり ません。もし被覆にわずかなシワや異常な膨らみが見落とさ れると、規格外の不良品となり、その後の巻き取りや加工な どの後工程で重大なトラブルを引き起こしてしまいます ソリューション • EG24は電線の外径（幅）を精密に測定し、管理規格値 内であるかをリアルタイムに判定します • 24mm のワイド投光ビームと 40mm の測定レンジによ り、線材が光軸内でバタつき (変位)を起こした場合で も、範囲内の任意の位置で高精度な計測・検出を維持し ます • 最終製品の品質検証が可能となり、シワ、被覆の破断、 または樹脂の過剰な堆積のない均一な外径寸法を保証し ます

EG24 高精度エッジセンサ シリーズ ビーム幅 出力 検出モード 接続方式 EG 24 – I LVA – Q7 24 = 24 mm I = 4-20 mA LVA = アーム付回帰反射型 Q7 = 4ピン M8一体型 LVX = アームなし回帰反射型 仕様 供給電圧 10 ～ 30 VDC 測定範囲サイズ 24 mm 67 mm 範囲 0～40 mm 30～40 mm 分解能 < 0.01 mm 17 mm 材質・構造 亜鉛ダイカスト 回帰反射型 動作温度 0 ～ +55 ℃ (–32 ～ +131 ℉) アーム取付 保護等級（環境耐性） IP67 35 mm 認証 アクセサリ BC -M8F4 -24 -2 2 m (6.5') PKW 4 Z -2 4ピン M8 コネクタ BC -M8F4 -24 -5 4ピン M8 コネクタ 2 m (6.5’) ストレートコネクタ仕様 L形コネクタ仕様 5 m (16.5') PKW 4 Z -5 BC -M8F4 -24 -10 5 m (16 .5') 10 m (32.9') Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1 -888 -373 -6767 • www.bannerengineering.com © 2024 Banner Engineering Corp. Minneapolis, MN USA PN B_51864248
