TL70 タワーライト

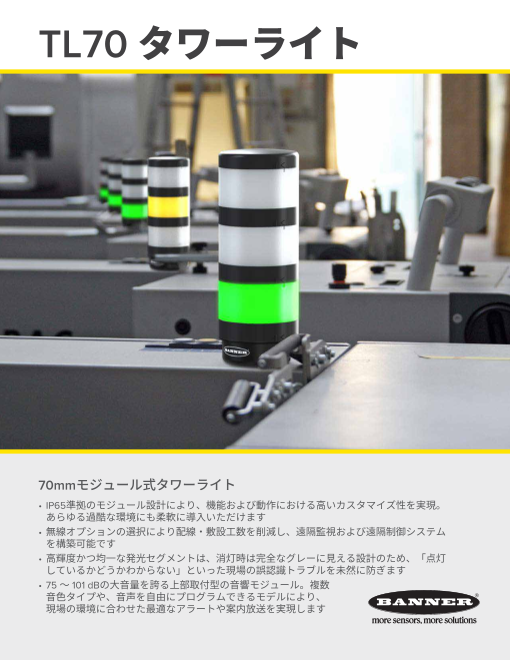

TL70 タワーライト 70mmモジュール式タワーライト • IP65準拠のモジュール設計により、機能および動作における高いカスタマイズ性を実現。 あらゆる過酷な環境にも柔軟に導入いただけます • 無線オプションの選択により配線・敷設工数を削減し、遠隔監視および遠隔制御システム を構築可能です • 高輝度かつ均一な発光セグメントは、消灯時は完全なグレーに見える設計のため、「点灯 しているかどうかわからない」といった現場の誤認識トラブルを未然に防ぎます • 75 ～ 101 dBの大音量を誇る上部取付型の音響モジュール。複数 音色タイプや、音声を自由にプログラムできるモデルにより、 現場の環境に合わせた最適なアラートや案内放送を実現します

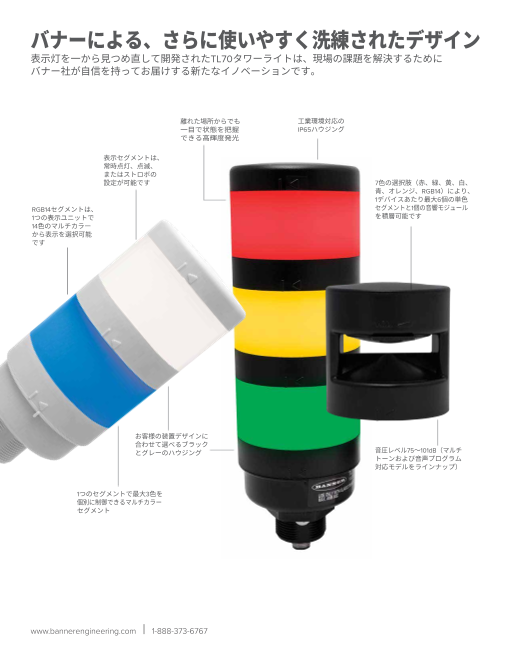

バナーによる、さらに使いやすく洗練されたデザイン 表示灯を一から見つめ直して開発されたTL70タワーライトは、現場の課題を解決するために バナー社が自信を持ってお届けする新たなイノベーションです。 離れた場所からでも 工業環境対応の 一目で状態を把握 IP65ハウジング できる高輝度発光 表示セグメントは、 常時点灯、点滅、 またはストロボの 設定が可能です 7色の選択肢（赤、緑、黄、白、 青、オレンジ、RGB14）により、 1デバイスあたり最大6個の単色 RGB14セグメントは、 セグメントと1個の音響モジュール 1つの表示ユニットで を積層可能です 14色のマルチカラー から表示を選択可能 です お客様の装置デザインに 合わせて選べるブラック とグレーのハウジング 音圧レベル75～101dB（マルチ トーンおよび音声プログラム 対応モデルをラインナップ） 1つのセグメントで最大3色を 個別に制御できるマルチカラー セグメント www.bannerengineering.com | 1-888-373-6767

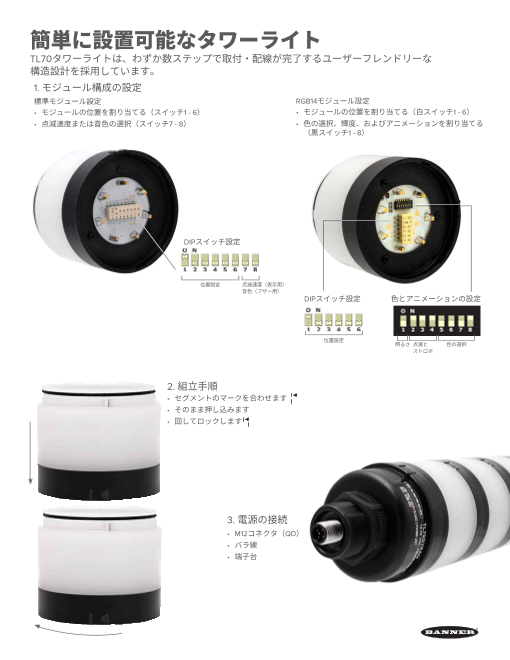

簡単に設置可能なタワーライト TL70タワーライトは、わずか数ステップで取付・配線が完了するユーザーフレンドリーな 構造設計を採用しています。 1. モジュール構成の設定 標準モジュール設定 RGB14モジュール設定 • モジュールの位置を割り当てる（スイッチ1 - 6） • モジュールの位置を割り当てる（白スイッチ1 - 6） • 点滅速度または音色の選択（スイッチ7 - 8） • 色の選択、輝度、およびアニメーションを割り当てる （黒スイッチ1 - 8） DIPスイッチ設定 位置設定 点滅速度（表示用 ） 音色（ブザー用） DIPスイッチ設定 色とアニメーションの設定 位置設定 明るさ 点滅と 色の選択 ストロボ 2. 組立手順 • セグメントのマークを合わせます • そのまま押し込みます • 回してロックします 3. 電源の接続 • M12コネクタ（QD） • バラ線 • 端子台

TL70シリーズ モジュール式タワーライト（事前組立済） 色・位置 ハウジング 電源 1 2 3 4 5 6 音響* ハウジング色 接続方式 TL70 G Y R Q 空白 = 標準仕様 空白 = なし 空白 = 黒 空白 = ケーブル引き出し式（2 m） Z = AC A = ブザー (92 dB) C = 灰 T = 端子台配線 AL = 大音量ブザー Q = M12コネクタ一体型（QD） (85 -101 dB) QP = M12ピグテール（QD） ALM = マルチトーンブザー G = 緑 W = 白 (75 - 101 dB) コネクタ（QD）モデルには適合する Y = 黄 O = 橙 AP = プログラマブル音声 コードセット（別売ケーブル）が必要です R = 赤 空白 = 色なし * 音響のみで使用する場合は、色は無記入にしてください B = 青 www.bannerengineering.com | 1-888-373-6767

TL70シリーズ モジュール式タワーライトの個別仕様構成 標準ベース 単色セグメント ハウジング 接続方式 ハウジング色 ハウジング 色 ハウジング色 B-TL70 — Q5 SG-TL70 — R ベース 5 = 2 m、5線式一体型ケーブル 空白 = 黒 表示 G = 緑 W = 白 空白 = 黒 セグメント 8 = 2 m、8線式一体型ケーブル C = 灰 セグメント Y = 黄 O = 橙 C = 灰 T = 端子台配線 R = 赤 RGB14 = 14色 Q5 = 5 ピン一体型QD（1-4モジュール用） B = 青 オプション* Q8 = 8 ピン一体型QD（5+6モジュール用） *緑、赤、黄、青、白、シアン、マゼンタ、オレンジ、 アンバー、 QP5 = 5 ピンピグテール（1-4モジュール用） ライムグリーン、スプリンググリーン、スカイブルー、紫、ローズ QP8 = 8 ピンピグテール（5+6モジュール用） ACベース 音響セグメント ハウジング 接続方式 ハウジング色 ハウジング アラーム ハウジング色 B-TL70Z — Q SG-TL70 — A ベース 5 = 2 m、5線式一体型ケーブ ル 空白 = 黒 A = ブザー (92 dB) 空白 = 黒 セグメント （1-4モジュール用） 音響 C = 灰 セグメント AL = 大音量ブザー (85 -101 dB) 7 = 2 m、7線式一体型ケーブ ル ALM = マルチトーンブザー (75 - 101 dB) C = 灰 （5+6モジュール用） AP = プログラマブル音声 Q = 1 /2-20/ UNF一体型QD （1-4モジュール用） コネクタ（QD）モデルには適合する マルチカラーセグメント コードセット（別売ケーブル）が必要です 色 ハウジング 1 2 3 ハウジング色 SG-TL70 — G Y R 表示 G = 緑 W = 白 空白 = 黒 セグメント Y = 黄 O = 橙 C = 灰 R = 赤 B = 青

遠隔監視・制御用無線 ハードウェアオプション バナー社が提供する無線ベースまたは無線通信セグ メントを活用することで、タワーライトに手軽に無線 通信・ネットワーク機能を追加できます。無線ベース は、組立済みの完成品モデルにも組み込み可能です。 さらに、無線通信セグメントは単体でのご注文にも 対応。新設の装置はもちろん、現在稼働中（標準ベース 仕様）のTL70タワーライトにもスムーズに後付けでき、 最小限のコストで手軽に無線化を推進いただけます。 セグメント ベース 常時給電が必要 — √ PNP入力 √ √ NPN入力 √ — AC電源対応 √ — 900 MHzおよび2.4 GHz √ √ イベントカウント入力 √ √ 双方向無線通信 √ √ 表示セグメントの リモート制御 √* √ * 動作には常時給電が必要となります DXMシリーズ産業用無線コントローラは、 無線ベース スムーズなイーサネット接続とIIoTアプリ （7ページを参照） ケーションの導入を強力に支援。お客様の 無線ベースは、完全双方向無線通信 現場のスマート化・IoT化を、簡単かつスピー 機能およびイベントカウンタ入力を ディに実現します 備えています。事前組立済タワーラ イトのベース部として構成可能です なぜ、無線なのか？ 無線通信セグメント さまざまな機械や工程をシームレスにつなぎ、データを一元管理。 収集したデータを分析することで、最終的な生産プロセスの最適 本セグメントは、常時給電や高コス 化を強力に後押しします トな配線工事を行うことなく、すべ • 工場のIIoT化を驚くほどスピーディに実現 ての標準TL��ベースユニットに対し • OEE（設備総合効率）の導入による、生産ロスの見える化 て無線通信機能およびネットワーク • 生産稼働状況をリアルタイムに監視し、確実な生産性向上へ 機能を追加します • リアルタイムなステータス情報の取得、および異常発 生時の 遠隔アラート通知 • 設置をシンプルに 無線 ハウジング 周波数 ハウジング色 使用場所 • 一般的な製造現場 SG-TL70 DXN2 • 既存の古い設備のアップグレード • ステータス情報の可視化が必要な場所 DXN2 = ノード 2.4 GHz 空白 = 黒 • 稼働データを確実に蓄積し、生産性改善に向けたプロセス分析 DXN9 = ノード 900 MHz C = 灰 に役立てたい場所 www.bannerengineering.com | 1-888-373-6767

無線式TL�� モジュール式タワーライト 無線 色・位置 ハウジング 周波数 1 2 3 4 5 6 音響* ハウジング色 接続方式 TL70 DXN2 G Y R Q G = 緑 W = 白 空白 = 黒 空白 = ケ ーブル引き出し式（2 m） Y = 黄 O = 橙 C = 灰 Q = M 12コネクタ一体型（QD） R = 赤 空白 = なし QP = M12ピグテール（QD） B = 青 コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です DXN2 = ノ ード 2.4 GHz 空白 = なし DXN9 = ノ ード 900 MHz A = ブザー (92 dB) DR2M = マルチホップデータ無線機 2.4 GHz AL = 大音量ブザー (85 -101 dB) DR9M = マルチホップデータ無線機 900 MHz ALM = マルチトーンブザー (75 - 101 dB) AP = プログラマブル音声 * 音響のみで使用する場合は、色は無記入にしてください 単色セグメント ハウジング 色 ハウジング色 SG-TL70 — R 表示 G = 緑 W = 白 空白 = 黒 セグメント Y = 黄 O = 橙 C = 灰 無線ベース R = 赤 RGB14 = 14色オプション* 無線 接続 B = 青 *緑、赤、黄、青、白、シアン、マゼ ンタ、 ハウジング 周波数 方式 ハウジング色 オレンジ、アンバー、ライムグリー ン、 スプリンググリーン、スカイブルー、紫、 B-TL70 DXN9 — Q5 ローズ 音響セグメント ベースセグメント 空白 = 黒 ハウジング アラーム ハウジング色 C = 灰 SG-TL70 — A DXN2 = ノ ード 2.4 GHz DXN9 = ノ ード 900 MHz DR2M = マルチホップデータ無線機 2.4 GHz 音響 A = ブザー (92 dB) 空白 = 黒 DR9M = マルチホップデータ無線機 900 MHz セグメント AL = 大音量ブザー ( 85 -101 dB) C = 灰 ALM = マ ( ルチトーンブザー 75 - 101 dB) 5 = 2 m、5線式一体型ケーブル AP = プログラマブル音声 8 = 2 m、8線式一体型ケーブル Q5 = 5ピン M12コネクタ一体型（QD） Q8 = 8ピン M12コネクタ一体型（QD） マルチカラーセグメント 色 QP5 = 150mmケーブル、 ハウジング 1 2 3 ハウジング色 5ピン M12コネクタ（QD） QP8 = 150mmケーブル、 SG-TL70 — G Y R 8ピン M12コネクタ（QD） コネクタ（QD）モデルには適合する コードセット（別売ケーブル）が必要です 表示 G = 緑 W = 白 空白 = 黒 セグメント Y = 黄 O = 橙 C = 灰 R = 赤 空白 = なし B = 青 個別仕様構成 事前組立済

仕様 ø 70 mm ø 70 mm ø 70 mm ø 70 mm ACタワー ブザー付AC DCタワー ブザー付DC 色数 高さ (H) タワー高さ (H) 高さ (H) タワー高さ (H) 1 155.6 mm 212.3 mm 87.6 mm 144.3 mm 2 205.3 mm 262.0 mm 137.3 mm 194.0 mm H H H H 3 255.0 mm 311.7 mm 187.0 mm 243.7 mm 4 304.7 mm 361.4 mm 236.7 mm 293.4 mm 5 354.4 mm 411.1 mm 286.4 mm 343.1 mm 6 404.1 mm - 336.1 mm - 供給電圧 12 ～ 30 VDC ACモデル用コードセット 材質・構造 ベース・カバー：ポリカーボネート 表示セグメント：ポリカーボネート 保護等級（環境耐性） IP65 4ピン マイクロスタイル MQAC2-406 ストレートコネクタの型式を 2 m (6.5') 動作温度 −40 ～ +50 ℃ (−40 ～ +122 ℉) 記載しています。L形コネクタ MQAC2-415 の場合は、型番の末尾にRAを 5 m (15') 認証 MQAC2-430 追加してください 9 m (30') （例：MQAC2-406RA） MQAC2-506 アクセサリ 2 m (6.5') 5ピン マイクロスタイル MQAC2-515 ストレートコネクタ仕様 5 m (15') 高所取付用システム 平面設置用折りたたみ 式ブラケット MQAC2-530 SA-M30 高い位置への取付用 9 m (30') 黒色ポリカーボネート製 アダプタ・カバー DCモデル用コードセット SA-M30C 灰色ポリカーボネート製 3色モデル用 MQDC-406 アダプタ・カバー 4ピン M12コネクタ 2 m (6.5') ストレートコネクタの型式を MQDC-415 SOP-E12-150A (150 mm) 記載しています。L形コネクタ 5 m (15') SOP-E12-300A (300 mm) の場合は、型番の末尾にRA を MQDC-430 SOP-E12-900A (900 mm) 追加してください 9 m (30') 黒色アルマイト処理アルミパイプ （例：MQDC-406RA） SOP-E12-150AC (150 mm) 4色モデル用5ピン M12コネクタ MQDC1-506 SOP-E12-300AC (300 mm) 掲載されているのはストレート 2 m (6.5') コネクタモデルです。L形コネク MQDC1-515 SOP-E12-900AC (900 mm) タの場合は、型番の末尾に 5 m (15') クリアアルマイト処理アルミパイプ RAを MQDC1-530 追加してください SOP-E12-150SS (150 mm) 9 m (30') SA-FFB12 （例：MQDC1-506RA） SOP-E12-300SS (300 mm) 黒 5+色モデル用8ピン M12コネクタ MQDC2S-806 SOP-E12-900SS (900 mm) SA-FFB12C 掲載されているのはストレート 2 m (6.5') SUS304ポール 灰 コネクタモデルです。L形コネ ク MQDC2S-815 タの場合は、型番の末尾にRAを 5 m (15') SA-E12M30 追加してください MQDC2S-830 黒色アセタール製取付ベース （例：MQDC2S-806RA） 9 m (30') SA-E12M30C 白色UHMW製取付ベース SA-F12 黒色亜鉛ダイカスト製取付ベース SMB30MM SMB30A SMBAMS30P Banner Engineering Corp. 9714 10th Avenue North • Minneapolis, MN 55441 • 1-888-373-6767 • www.bannerengineering.com © 2022 Banner Engineering Corp. Minneapolis, MN USA PN 183522
