【製品設計】【基礎知識】製品開発者のためのリードスイッチ 基礎知識 チェックリスト
ハンドブック
～動作原理から試作評価まで～
本資料は、「製品開発者のためのリードスイッチ 基礎知識 製品設計・試作開発」の内容をもとに作成した実務向けチェックリストです。
リードスイッチを採用した製品開発において確認しておきたいポイントを、要求仕様の整理から部品選定、磁石設計、試作評価、信頼性設計、量産移行までの開発プロセスに沿って体系的に整理しています。設計検討時の確認漏れ防止や試作評価項目の整理、量産前レビューなどに活用いただける内容となっています。
リードスイッチの性能は、部品単体の仕様だけでなく、磁石との組み合わせや実装構造、使用環境、負荷条件によって大きく変化します。本チェックリストでは、開発初期から量産移行までに確認しておきたい重要項目を一覧化し、検出性能の安定化や信頼性向上、開発リスクの低減を支援します。
より詳しい技術解説や動作原理、接点技術、磁石設計、試作評価、信頼性設計の考え方については、フル版の「製品開発者のためのリードスイッチ 基礎知識 製品設計・試作開発」をご参照ください。また、内容を短時間で把握したい方向けに「製品開発者のためのリードスイッチ基礎知識 要点まとめ」もご用意しております。Apérza内で「Standex Detect」を検索いただくことで、本資料に関連するハンドブックや要点まとめをご覧いただけます。
関連メディア
このカタログについて
| ドキュメント名 | 【製品設計】【基礎知識】製品開発者のためのリードスイッチ 基礎知識 チェックリスト |
|---|---|
| ドキュメント種別 | ハンドブック |
| ファイルサイズ | 405.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | スタンデックス・ディテクト（Standex Detect） (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
製品開発者のためのリードスイッチ開発・試作評価チェックリスト
～動作原理から試作評価まで～
本チェックリストは、製品設計・試作開発に携わる技術者が、リードスイッチを採用し
た製品開発において確認しておきたいポイントを整理したものです。動作原理の理解か
ら試作評価、信頼性設計まで、開発プロセス全体で活用できます。
━━━━━━━━━━━━━━━━━━━━
1. 要求仕様の確認
━━━━━━━━━━━━━━━━━━━━
□ 検出対象および検出目的を明確にしている
□ 必要な接点形式（NO 型・NC 型・切替型）を選定している
□ 必要な検出距離を定義している
□ 使用環境（温度・湿度・振動・衝撃）を整理している
□ 製品寿命・保守期間を明確にしている
□ 消費電力や実装スペースの要求を確認している
━━━━━━━━━━━━━━━━━━━━
2. リードスイッチ選定の確認
━━━━━━━━━━━━━━━━━━━━
□ 要求仕様に適したサイズを選定している
□ 感度特性を確認している
□ 接点形式を確認している
□ 接点材料・表面処理を確認している

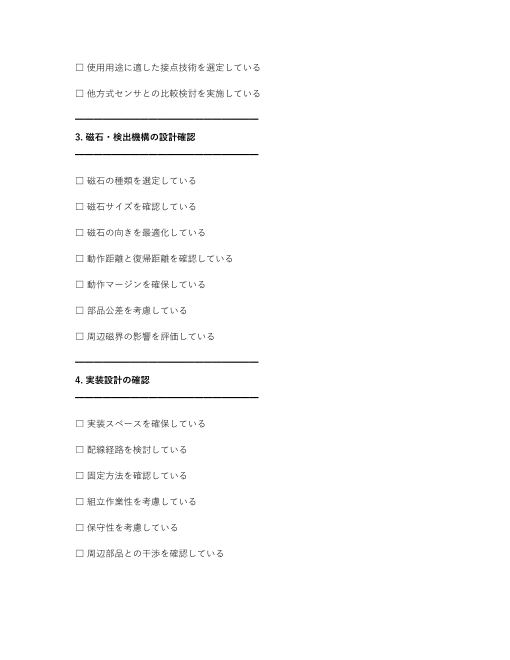

Page2
□ 使用用途に適した接点技術を選定している
□ 他方式センサとの比較検討を実施している
━━━━━━━━━━━━━━━━━━━━
3. 磁石・検出機構の設計確認
━━━━━━━━━━━━━━━━━━━━
□ 磁石の種類を選定している
□ 磁石サイズを確認している
□ 磁石の向きを最適化している
□ 動作距離と復帰距離を確認している
□ 動作マージンを確保している
□ 部品公差を考慮している
□ 周辺磁界の影響を評価している
━━━━━━━━━━━━━━━━━━━━
4. 実装設計の確認
━━━━━━━━━━━━━━━━━━━━
□ 実装スペースを確保している
□ 配線経路を検討している
□ 固定方法を確認している
□ 組立作業性を考慮している
□ 保守性を考慮している
□ 周辺部品との干渉を確認している

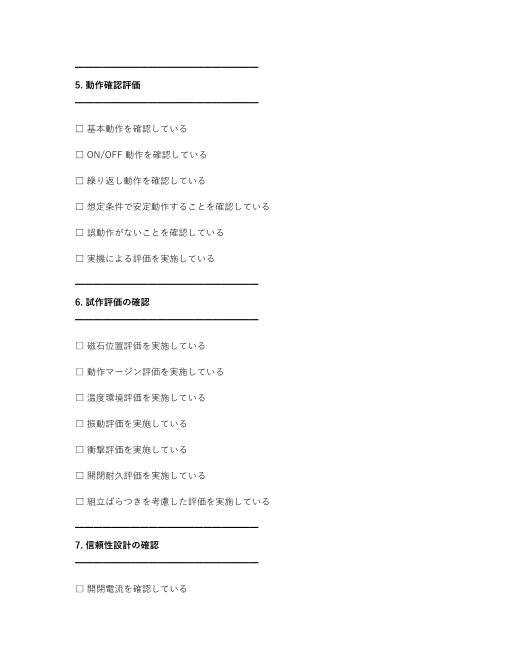

Page3
━━━━━━━━━━━━━━━━━━━━
5. 動作確認評価
━━━━━━━━━━━━━━━━━━━━
□ 基本動作を確認している
□ ON/OFF 動作を確認している
□ 繰り返し動作を確認している
□ 想定条件で安定動作することを確認している
□ 誤動作がないことを確認している
□ 実機による評価を実施している
━━━━━━━━━━━━━━━━━━━━
6. 試作評価の確認
━━━━━━━━━━━━━━━━━━━━
□ 磁石位置評価を実施している
□ 動作マージン評価を実施している
□ 温度環境評価を実施している
□ 振動評価を実施している
□ 衝撃評価を実施している
□ 開閉耐久評価を実施している
□ 組立ばらつきを考慮した評価を実施している
━━━━━━━━━━━━━━━━━━━━
7. 信頼性設計の確認
━━━━━━━━━━━━━━━━━━━━
□ 開閉電流を確認している
Page4
□ 開閉電圧を確認している
□ 負荷条件を確認している
□ 誘導負荷の有無を確認している
□ サージ発生リスクを評価している
□ 保護回路の必要性を検討している
□ 十分な設計マージンを確保している
━━━━━━━━━━━━━━━━━━━━
8. 使用環境の確認
━━━━━━━━━━━━━━━━━━━━
□ 高温環境を評価している
□ 低温環境を評価している
□ 温度サイクルを評価している
□ 振動環境を評価している
□ 衝撃環境を評価している
□ 粉塵・湿気の影響を確認している
□ 薬品・腐食性ガスの影響を確認している
━━━━━━━━━━━━━━━━━━━━
9. 保管・取り扱いの確認
━━━━━━━━━━━━━━━━━━━━
□ 推奨保管条件を確認している
□ 保管環境を管理している
□ 過度な機械的ストレスを避けている
Page5
□ 試作部品の取り扱い方法を標準化している
□ 保管後の外観確認を実施している
□ 保管後の機能確認を実施している
━━━━━━━━━━━━━━━━━━━━
10. 量産移行前確認
━━━━━━━━━━━━━━━━━━━━
□ 設計要求を満足している
□ 試作評価結果をレビューしている
□ 信頼性目標を満足している
□ 品質リスクを評価している
□ 組立ばらつきを考慮している
□ 長期安定動作を確認している
□ 量産時の検査方法を定義している
━━━━━━━━━━━━━━━━━━━━
11. 最終確認
━━━━━━━━━━━━━━━━━━━━
□ 要求仕様を満足している
□ 動作性能を満足している
□ 信頼性要求を満足している
□ 評価結果に問題がない
□ 設計レビューを完了している
□ 量産移行の準備が完了している
Page6
━━━━━━━━━━━━━━━━━━━━
チェック結果メモ
━━━━━━━━━━━━━━━━━━━━
判定
□ 合格（PASS）
□ 条件付き合格（Conditional Approval）
□ 保留（Hold）
担当者：＿＿＿＿＿＿＿＿＿＿
確認日：＿＿＿＿＿＿＿＿＿＿
