Page1

リードスイッチ品質管理 基礎知識ハンドブック ～高信頼性製品を実現するための品質保証と工程管理～

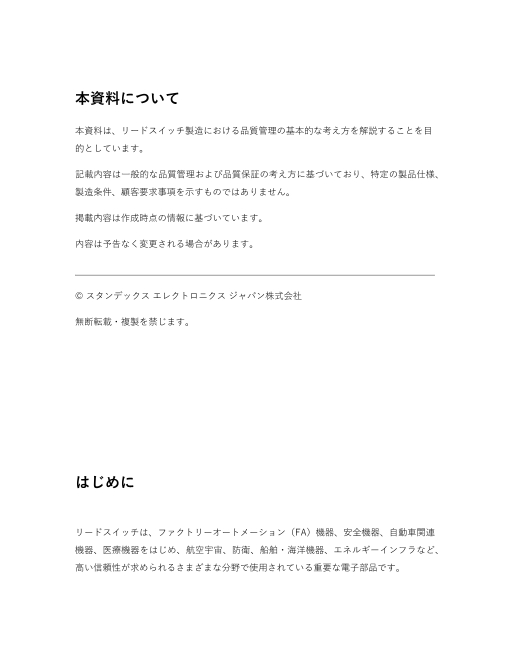

Page2

本資料について 本資料は、リードスイッチ製造における品質管理の基本的な考え方を解説することを目 的としています。 記載内容は一般的な品質管理および品質保証の考え方に基づいており、特定の製品仕様、 製造条件、顧客要求事項を示すものではありません。 掲載内容は作成時点の情報に基づいています。 内容は予告なく変更される場合があります。 © スタンデックス エレクトロニクス ジャパン株式会社 無断転載・複製を禁じます。 はじめに リードスイッチは、ファクトリーオートメーション（FA）機器、安全機器、自動車関連 機器、医療機器をはじめ、航空宇宙、防衛、船舶・海洋機器、エネルギーインフラなど、 高い信頼性が求められるさまざまな分野で使用されている重要な電子部品です。

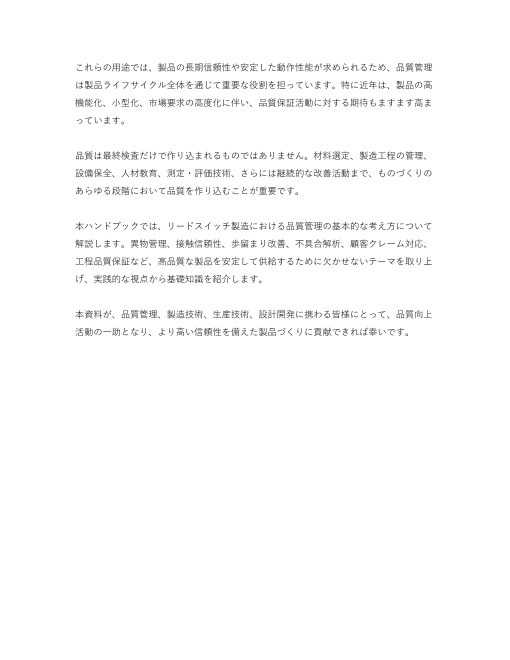

Page3

これらの用途では、製品の長期信頼性や安定した動作性能が求められるため、品質管理 は製品ライフサイクル全体を通じて重要な役割を担っています。特に近年は、製品の高 機能化、小型化、市場要求の高度化に伴い、品質保証活動に対する期待もますます高ま っています。 品質は最終検査だけで作り込まれるものではありません。材料選定、製造工程の管理、 設備保全、人材教育、測定・評価技術、さらには継続的な改善活動まで、ものづくりの あらゆる段階において品質を作り込むことが重要です。 本ハンドブックでは、リードスイッチ製造における品質管理の基本的な考え方について 解説します。異物管理、接触信頼性、歩留まり改善、不具合解析、顧客クレーム対応、 工程品質保証など、高品質な製品を安定して供給するために欠かせないテーマを取り上 げ、実践的な視点から基礎知識を紹介します。 本資料が、品質管理、製造技術、生産技術、設計開発に携わる皆様にとって、品質向上 活動の一助となり、より高い信頼性を備えた製品づくりに貢献できれば幸いです。
Page4

目次 第 1 章 リードスイッチと品質管理 第 2 章 品質指標の基礎知識 第 3 章 異物管理の重要性 第 4 章 接触信頼性と接触不良 第 5 章 クラック不良の発生メカニズム 第 6 章 工程内品質管理 第 7 章 歩留まり改善活動 第 8 章 作業標準化と教育 第 9 章 測定条件の統一と品質保証 第 10 章 顧客クレーム対応と再発防止 第 11 章 顧客監査と品質保証システム 第 12 章 品質改善活動と PDCA まとめ Standex Detect の品質への取り組み 第 1章 リードスイッチと品質管理 リードスイッチは、磁界の有無によって接点を開閉するシンプルな構造を持ちながら、 高い信頼性と長寿命を実現する電子部品です。 その特長から、ファクトリーオートメーション（FA）機器、自動車関連機器、医療機器、
Page5

安全機器、航空宇宙・防衛関連機器、船舶・海洋機器、エネルギーインフラなど、幅広 い分野で使用されています。 これらの用途では、長期間にわたる安定動作が求められるため、製品品質が極めて重要 となります。 品質問題は顧客設備の停止や安全性の低下につながる可能性があり、製品の設計段階か ら出荷後まで一貫した品質管理が必要です。 1.1 リードスイッチとは リードスイッチは、ガラス管内に封止された 2 枚の磁性リード接点で構成されます。磁 石や電磁石から発生する磁界によって接点が引き寄せられ、回路の ON/OFF を行いま す。 1.2 主な用途 ・FA 機器の位置検出 ・安全ドアインターロック ・液面レベルセンサー ・自動車用センサー ・医療機器 ・航空宇宙・防衛関連機器 ・船舶・海洋機器 ・エネルギー設備の監視 1.3 なぜ品質管理が重要なのか リードスイッチは多くの場合、装置内部に組み込まれ、交換や保守が容易ではありませ ん。そのため、接触信頼性、耐環境性能、長寿命特性を確保するための品質管理が重要 です。品質は最終検査だけで保証されるものではなく、材料選定、工程管理、設備保全、 測定・評価、人材教育、継続的改善活動を通じて作り込まれます。
Page6

1.4 品質を支える製品ライフサイクル 設計 → 材料調達 → 製造 → 検査 → 出荷 → 顧客使用 各段階で品質リスクを管理することで、高信頼性製品の実現につながります。 1.5 QCDの考え方 製造業では QCD（Quality・Cost・Delivery）のバランスが重要です。高品質な製品を 安定的かつ効率的に供給するためには、品質改善活動と工程管理を継続する必要があり ます。 第 2章 品質指標の基礎知識 品質改善活動を効果的に進めるためには、品質を定量的に把握するための指標が必要で す。 製造現場では、「品質が良い」「品質が悪い」といった感覚的な評価ではなく、客観的 なデータに基づいて品質状態を管理します。 本章では、品質管理において広く使用されている代表的な品質指標について解説します。 2.1 不良率（Defect Rate） 不良率とは、生産された製品のうち不良品が占める割合を示す指標です。 不良率（％）＝ 不良品数 ÷ 生産数 × 100 不良率は製造工程の安定性を評価するための基本指標であり、工程改善活動の成果を確 認する際にも活用されます。
Page7

2.2 PPM（Parts Per Million） PPM は 100 万個あたりの不良数を表す指標です。 PPM＝不良品数 ÷ 生産数 × 1,000,000 電子部品業界や自動車業界では広く採用されており、微小な品質変化を管理するために 使用されます。 2.3 歩留まり（Yield） 歩留まりとは、生産された製品のうち良品として出荷可能な割合を示す指標です。 歩留まり（％）＝ 良品数 ÷ 生産数 × 100 歩留まりは品質だけでなく、生産効率やコストにも大きく影響します。工程内で不良が 増加すると、材料ロス、再作業工数、納期遅延、生産能力低下などの問題が発生します。 2.4 顧客クレーム件数 顧客クレームは、市場で発生した品質問題を把握するための重要な指標です。顧客クレ ームを分析することで、品質問題の再発防止、工程改善、設計改善、顧客満足度向上に つなげることができます。 2.5 OTD（On-Time Delivery） OTD は納期遵守率を示す指標です。 OTD（％）＝ 期限内出荷数 ÷ 総出荷数 × 100 品質管理では QCD（Quality・Cost・Delivery）の考え方が重要であり、納期も品質の 一部として管理されます。 Point
Page8

第 3章 異物管理の重要性 リードスイッチは密閉構造を持つ高信頼性部品ですが、製造工程において異物が混入す ると、接触不良や動作不安定などの品質問題を引き起こす可能性があります。 特に高信頼性が求められる産業機器、自動車関連機器、医療機器、航空宇宙・防衛関連 機器では、異物管理は品質保証活動の重要なテーマの一つです。 本章では、異物が品質へ与える影響と、製造現場における異物管理の基本的な考え方に ついて解説します。 3.1 異物とは 異物とは、本来製品内に存在してはならない物質を指します。 代表例として以下があります。 ・金属異物（鉄粉、ステンレス粉、めっき粉） ・無機異物（ガラス片、セラミックス粒子） ・有機異物（樹脂片、油分） ・環境異物（粉塵、繊維、毛髪） 3.2 なぜリードスイッチは異物に敏感なのか リードスイッチは密閉されたガラス管内部で接点が動作する構造を持っています。 接点部は非常に微小な接触面積で導通を行うため、わずかな異物であっても接触抵抗の 上昇や導通不良を引き起こす可能性があります。
Page9

異物によって発生しうる問題として、接触抵抗上昇、導通不良、誤動作、長期信頼性の 低下などがあります。 3.3 異物発生源 異物発生源としては以下が挙げられます。 【材料由来】 ・めっき粉 ・金属粒子 ・ガラス片 【設備由来】 ・設備摩耗粉 ・ベアリング摩耗粉 【作業由来】 ・手袋由来の繊維 ・ウエス片 ・衣服繊維 【環境由来】 ・浮遊粒子 ・梱包材由来の粉塵 リードスイッチ製造では、ガラス加工工程や端子加工工程における異物管理も重要です。 3.4 異物管理の 3 原則 異物管理では『発生させない』『持ち込まない』『残さない』という考え方が重要です。
Page10

【発生させない】 ・設備保守 ・刃具交換 ・定期清掃 【持ち込まない】 ・入室ルール ・適切な保護具着用 ・保管管理 【残さない】 ・洗浄 ・エアブロー ・最終確認 3.5 異物管理の実践例 品質を維持するために以下の活動が実施されます。 ・工程監査 ・定期清掃確認 ・設備点検 ・作業者教育 ・異物リスク教育 ・設備保全活動 継続的な管理によって異物混入リスクを低減します。 3.6 異物発生時の対応 異物が発見された場合は以下の流れで対応します。
Page11

異物発見 ↓ 製品隔離 ↓ 影響範囲調査 ↓ 原因分析 ↓ 是正処置 ↓ 再発防止 必要に応じて工程監査や管理方法の見直しを実施します。 Point 異物管理の目的は、不良発生後の対策ではなく、不良を発生させない工程を作ることで す。 発生源管理と継続的改善活動を通じて、高品質で信頼性の高いリードスイッチ製 品を実現することができます。 第 4章 接触信頼性と接触不良 リードスイッチの性能を評価する上で、接触信頼性は最も重要な品質特性の一つです。 リードスイッチは機械的な接点を利用して電気信号を開閉するため、接点の状態が製品 性能や寿命に大きく影響します。接触不良が発生すると、誤動作や通信異常、設備停止 などにつながる可能性があり、高信頼性用途では特に厳しい管理が求められます。
Page12

本章では、接触信頼性の基本と接触不良の発生要因、管理方法について解説します。 4.1 接触信頼性とは 接触信頼性とは、リードスイッチの接点が長期間にわたり安定して導通および遮断機能 を維持できる能力を指します。リードスイッチは機械的な接点によって電気信号を制御 するため、接点状態の変化は製品性能に直接影響します。 高い接触信頼性を維持することで、長期間の安定動作や装置全体の信頼性向上につなが ります。特に産業機器や自動車関連機器などでは、長寿命かつ安定した接点性能が求め られるため、品質管理において重要な評価項目となっています。 4.2 接触不良の主な症状 接触不良が発生すると、接点が正常に導通しない、接触抵抗が増加する、断続的な接触 が発生するなどの症状が現れます。 これらの現象は、センサー信号の誤検出や設備停止、制御異常などの問題につながる可 能性があります。接触不良は初期段階では断続的に発生することが多く、長期間使用す ることで症状が顕在化する場合もあるため、製造段階から接触特性を適切に管理するこ とが重要です。 4.3 接触不良の発生要因 接触不良は単一の原因ではなく、複数の要因が組み合わさって発生することが少なくあ りません。代表的な要因として、異物混入、接点表面の汚染、過大な電気負荷、機械的 ストレス、温湿度などの環境要因が挙げられます。 また、製造工程で発生する微細な異物や材料由来のばらつきが接触特性に影響を与える 場合もあります。品質問題を未然に防ぐためには、これらの要因を総合的に管理するこ とが重要です。
Page13

4.4 接触信頼性を維持するための管理 接触信頼性を維持するためには、設計段階から製造工程、出荷検査に至るまで一貫した 品質管理が必要です。材料管理、工程条件管理、異物対策、設備保全などの活動を通じ て接触特性の安定化を図ります。 また、工程内検査や統計的なデータ管理を活用することで、異常を早期に発見し是正す ることが可能になります。継続的な品質改善活動は、長期的な信頼性向上にもつながり ます。 4.5 信頼性評価試験 接触信頼性を評価するためには、製品が実際の使用環境に耐えられることを確認する各 種試験が実施されます。代表的な評価方法として、開閉寿命試験、温湿度試験、振動試 験、衝撃試験などがあります。 これらの試験では、接触抵抗の変化や動作特性の安定性を確認し、製品の信頼性を検証 します。評価結果は製品設計や工程改善活動に活用され、より高品質な製品づくりに役 立てられます。 Point 接触不良は多くの場合、単一の要因ではなく複数の要因が重なって発生します。 異物管理、工程管理、信頼性評価を継続的に実施することで、長期にわたり安定した接 触性能を維持し、高信頼性製品の実現につなげることができます。 第 5章 クラック不良の発生メカニズム リードスイッチやその周辺部品に発生するクラック（ひび割れ）は、製品の信頼性や寿
Page14

命に大きな影響を与える重要な品質問題です。 クラックは外観上わずかな損傷に見えても、長期間の使用によって進行し、絶縁不良や 内部損傷、製品故障につながる可能性があります。 本章では、クラック不良の主な発生要因と、その予防および管理方法について解説しま す。 5.1 クラック不良とは クラック不良とは、部品や材料に発生する微細なひび割れを指します。目視で確認でき るものから、顕微鏡や解析装置によって初めて確認できる微小なものまで、さまざまな 形態があります。 クラックは発生直後には大きな問題として現れない場合もありますが、温度変化や機械 的ストレスの繰り返しによって進展し、製品性能や信頼性に影響を与える可能性があり ます。そのため、早期発見と原因究明が重要です。 5.2 クラックの主な発生要因 クラックは単一の要因ではなく、複数の要因が重なって発生することが少なくありませ ん。代表的な要因として、急激な温度変化による熱応力、外部からの機械的ストレス、 材料特性のばらつき、加工条件の不適切な設定などが挙げられます。 また、製造工程で発生する微小な欠陥が起点となり、使用中にクラックへ発展する場合 もあります。そのため、工程管理と材料管理の両面から品質を維持する必要があります。 5.3 成形条件と品質の関係 樹脂成形やモールド工程では、温度、圧力、冷却条件などの工程パラメータが製品品質 に大きな影響を与えます。これらの条件が適切に管理されていない場合、内部応力が蓄 積し、クラック発生のリスクが高まります。
Page15

安定した品質を実現するためには、工程条件の標準化と継続的なモニタリングが重要で す。異常傾向を早期に把握し是正することで、不良の未然防止につながります。 5.4 クラック解析の進め方 クラックが発生した場合は、現品観察、断面解析、工程履歴の確認、再現試験などを実 施し、真の原因を特定します。表面的な現象だけではなく、発生メカニズムを理解する ことが重要です。 解析結果は、設計改善や工程改善に活用されます。適切な原因分析を行うことで、同様 の不具合の再発防止につなげることができます。 5.5 再発防止活動 是正処置を実施した後は、その効果を確認し、標準類や作業手順へ反映することが重要 です。また、作業者教育や工程監査を通じて、改善内容が確実に定着していることを確 認します。 再発防止活動は一度で終わるものではなく、継続的な改善活動として実施する必要があ ります。品質データを活用しながら PDCA サイクルを回すことで、品質レベルの向上に つながります。 Point クラック不良は製造条件、材料特性、外部ストレスなど複数の要因によって発生します。 問題発生時には対症療法ではなく根本原因を特定し、工程条件の最適化と再発防止活動 を継続的に実施することが重要です。 第 6章 工程内品質管理
Page16

高品質なリードスイッチを安定して供給するためには、最終検査だけに依存するのでは なく、製造工程の各段階で品質を管理することが重要です。 工程内品質管理とは、不良品の流出を防ぐだけでなく、不良の発生そのものを未然に防 止するための活動です。品質は工程で作り込むという考え方に基づき、日々の工程管理 を通じて品質の安定化を図ります。 本章では、工程内品質管理の基本的な考え方と実践方法について解説します。 6.1 工程内品質管理とは 工程内品質管理とは、製造工程の各段階で品質状態を監視し、異常を早期に検出・是正 する活動を指します。品質問題が発生した後に対応するのではなく、不良の発生を未然 に防止することが目的です。 製品品質は最終検査によって作られるものではなく、各工程で適切に管理されることで 実現されます。そのため、品質管理部門だけでなく、生産技術、製造、設計など関連部 門が連携して活動を行うことが重要です。 6.2 管理項目の設定 工程を安定して維持するためには、重要な管理項目を明確に設定する必要があります。 管理対象には設備条件、温度、圧力、寸法、外観特性、電気特性などが含まれます。 管理項目ごとに許容範囲や判定基準を定めることで、工程異常を早期に検出しやすくな ります。また、標準値と実績値を継続的に比較することで工程の安定性を把握できます。 6.3 工程モニタリングと記録 工程モニタリングでは、設備条件や検査結果を継続的に監視し、異常傾向を早期に把握 します。例えば温度、圧力、寸法、接触特性などのデータを定期的に記録し、工程状態
Page17

を確認します。 工程データを記録することで、異常発生時の原因調査やトレーサビリティの確保にも役 立ちます。継続的なデータ管理は品質保証活動の基盤となります。 また、単日の測定結果だけでなく、長期的なデータ推移を監視することも重要です。品 質データのトレンド分析を行うことで、工程異常が顕在化する前に変化の兆候を把握で きる場合があります。 6.4 工程異常への対応 工程異常が発生した場合は、製品への影響範囲を確認し、原因分析と是正処置を迅速に 実施する必要があります。必要に応じて工程停止や追加検査を実施し、不良品の流出を 防止します。 また、応急処置だけでなく、設備、材料、作業方法などの観点から原因を確認し、同様 の問題が再発しないよう管理方法を見直すことが重要です。 6.5 トレーサビリティの重要性 品質問題が発生した際には、対象ロットや使用材料、製造条件を迅速に追跡できる仕組 みが必要です。これをトレーサビリティと呼びます。 適切なトレーサビリティを確保することで、影響範囲の特定や顧客対応を迅速に行うこ とができます。また、原因分析の精度向上や品質保証体制の強化にもつながります。 6.6 品質の見える化 工程管理では、品質データを収集するだけでなく、現場で活用できる形で見える化する ことも重要です。グラフ、管理図、ダッシュボード、工程監視表などを活用することで、 異常傾向や工程変化を分かりやすく把握することができます。 品質情報を見える化することで、現場担当者から管理者まで同じ情報を共有しやすくな
Page18

り、異常発生時の迅速な対応につながります。また、改善活動の効果確認や工程安定化 にも役立ちます。 品質の見える化は、不良発生後の対応だけでなく、異常の予兆を早期に発見し、未然防 止につなげるための有効な手法です。 Point 工程内品質管理の目的は、不良品を発見することではなく、不良品を作らない工程を維 持することです。 管理項目の設定、工程モニタリング、異常時対応、トレーサビリティ、品質の見える化 を適切に運用することで、高品質なリードスイッチ製品を安定して供給することができ ます。 第 7章 歩留まり改善活動 製造業において歩留まりは、品質と生産効率を評価する重要な指標の一つです。 歩留まりが低下すると、不良品の増加だけでなく、材料ロス、生産能力の低下、コスト 増加、納期遅延など様々な問題が発生します。特に高品質が求められるリードスイッチ 製造では、歩留まり改善活動が継続的な競争力向上につながります。 本章では、歩留まりの基本的な考え方と改善活動の進め方について解説します。 7.1 歩留まりとは
Page19

歩留まりとは、生産された製品のうち、良品として出荷可能な製品の割合を示す指標で す。一般的には「良品数 ÷ 生産数 × 100」で表されます。歩留まりは品質状態だけで なく、工程の安定性や生産効率を評価するための重要な管理指標として利用されていま す。 製造現場では、歩留まりの変化を継続的に監視することで工程異常や品質問題の早期発 見につなげています。高い歩留まりを維持することは、顧客満足度向上だけでなく、コ スト競争力の向上にも大きく貢献します。 リードスイッチのような精密部品では、わずかな工程変動が品質へ影響する場合があり ます。そのため、歩留まり管理は品質保証活動の重要な要素となっています。 7.2 歩留まり低下による影響 歩留まりが低下すると、不良品の増加によって材料費や加工費が無駄になるだけでなく、 再作業や追加検査に多くの工数が必要になります。これにより製造コストが上昇し、生 産効率も低下します。 また、良品数量が不足することで生産能力が制約され、納期遵守率の低下につながる場 合があります。結果として顧客満足度や企業の信頼性にも影響を与える可能性がありま す。 品質問題による歩留まり低下は、単なる製造課題ではなく、経営面にも影響する重要な テーマとして捉える必要があります。 7.3 不良要因の分析 歩留まり改善の第一歩は、不良発生要因を正確に把握することです。不良データを収集 し、発生頻度や発生工程、発生傾向を分析することで、重点的に改善すべき課題を明確 化できます。 代表的な分析手法として、パレート図による重点課題の抽出、特性要因図による原因整
Page20

理、なぜなぜ分析による根本原因追究などがあります。これらの手法を組み合わせるこ とで、より効果的な改善活動が可能になります。 感覚的な判断ではなく、客観的なデータに基づいて問題を分析することが、再発防止と 品質向上につながります。 7.4 改善活動の進め方 改善活動では、問題の見える化、原因分析、改善策の立案、効果確認という流れで進め ることが一般的です。まず現状を正しく把握し、改善対象を明確にした上で活動を開始 します。 改善策としては、工程条件の見直し、設備改善、作業方法の標準化、教育強化などが挙 げられます。改善内容は実施後に効果を定量的に確認し、期待した成果が得られている かを評価します。 改善活動は一時的な対策で終わらせるのではなく、標準類への反映や教育を通じて定着 させることが重要です。 7.5 継続的な歩留まり向上 歩留まり改善は一度の活動で完了するものではありません。工程条件や設備状態、市場 要求は常に変化するため、継続的な改善活動が必要です。 PDCA（Plan・Do・Check・Act）サイクルを活用し、改善テーマの設定から効果確認 までを繰り返し実施することで、品質レベルを段階的に向上させることができます。 また、品質部門だけでなく、製造、生産技術、設計などの関係部門が連携して活動する ことで、より大きな改善成果を生み出すことができます。継続的改善の文化を構築する ことが、長期的な競争力向上につながります。 Point
