【装置設計】【基礎知識】設計者のためのリードスイッチ 基礎知識 チェックリスト
ハンドブック
～接点技術から考える信頼性と長寿命化～
本資料は、「設計者のためのリードスイッチ選定ガイド 基礎知識 装置設計」の内容をもとに作成した実務向けチェックリストです。
リードスイッチの選定や評価を行う際に確認しておきたいポイントを、接点技術、負荷条件、使用環境、磁石設計、信頼性設計の視点から整理しています。設計初期の検討から試作評価、量産化検討まで、見落としやすい項目を体系的に確認できる内容となっており、評価漏れや設計リスクの低減に役立ちます。
リードスイッチの性能や寿命は、カタログスペックだけで決まるものではありません。実際の負荷条件や使用環境、磁石との組み合わせを考慮した適切な選定が重要です。本チェックリストは、信頼性の高い装置設計や長寿命化設計を進めるための実践的な確認ツールとしてご活用いただけます。
より詳しい技術解説や選定のポイント、信頼性設計の考え方については、フル版の「設計者のためのリードスイッチ選定ガイド 基礎知識 装置設計」をご参照ください。また、内容を短時間で把握したい方向けに「設計者のためのリードスイッチ選定ガイド 要点まとめ」もご用意しております。Apérza内で「Standex Detect」を検索いただくことで、本資料に関連するハンドブックや要点まとめをご覧いただけます。
関連メディア
このカタログについて
| ドキュメント名 | 【装置設計】【基礎知識】設計者のためのリードスイッチ 基礎知識 チェックリスト |
|---|---|
| ドキュメント種別 | ハンドブック |
| ファイルサイズ | 261.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | スタンデックス・ディテクト（Standex Detect） (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
設計者のためのリードスイッチ選定チェックリスト
～接点技術から考える信頼性と長寿命化～
本チェックリストは、装置設計・製品開発に携わる技術者が、リードスイッチの選定お
よび信頼性設計を行う際に確認しておきたいポイントを整理したものです。
━━━━━━━━━━━━━━━━━━━━
1. 要求仕様の確認
━━━━━━━━━━━━━━━━━━━━
□ 検出対象および検出目的を明確にしている
□ 必要な接点形式（NO 型・NC 型・切替型）を選定している
□ 必要な動作距離を整理している
□ 搭載スペースや実装条件を確認している
□ 消費電力に関する要求を確認している
□ 想定寿命・保守期間を整理している
━━━━━━━━━━━━━━━━━━━━
2. 接点技術の確認
━━━━━━━━━━━━━━━━━━━━
□ 使用する負荷条件を把握している
□ 接触抵抗に関する要求を確認している
□ 耐摩耗性の要求を整理している
□ 耐食性の要求を整理している

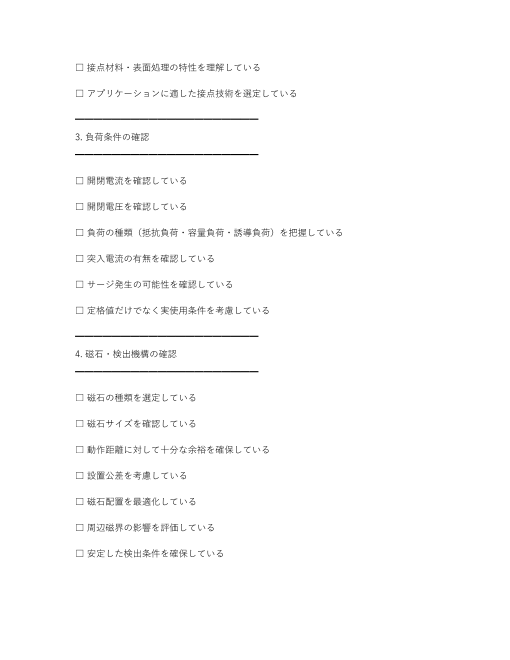

Page2
□ 接点材料・表面処理の特性を理解している
□ アプリケーションに適した接点技術を選定している
━━━━━━━━━━━━━━━━━━━━
3. 負荷条件の確認
━━━━━━━━━━━━━━━━━━━━
□ 開閉電流を確認している
□ 開閉電圧を確認している
□ 負荷の種類（抵抗負荷・容量負荷・誘導負荷）を把握している
□ 突入電流の有無を確認している
□ サージ発生の可能性を確認している
□ 定格値だけでなく実使用条件を考慮している
━━━━━━━━━━━━━━━━━━━━
4. 磁石・検出機構の確認
━━━━━━━━━━━━━━━━━━━━
□ 磁石の種類を選定している
□ 磁石サイズを確認している
□ 動作距離に対して十分な余裕を確保している
□ 設置公差を考慮している
□ 磁石配置を最適化している
□ 周辺磁界の影響を評価している
□ 安定した検出条件を確保している

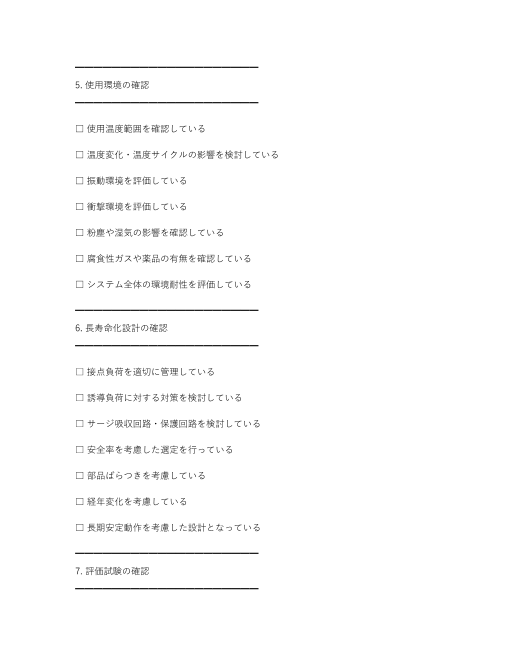

Page3
━━━━━━━━━━━━━━━━━━━━
5. 使用環境の確認
━━━━━━━━━━━━━━━━━━━━
□ 使用温度範囲を確認している
□ 温度変化・温度サイクルの影響を検討している
□ 振動環境を評価している
□ 衝撃環境を評価している
□ 粉塵や湿気の影響を確認している
□ 腐食性ガスや薬品の有無を確認している
□ システム全体の環境耐性を評価している
━━━━━━━━━━━━━━━━━━━━
6. 長寿命化設計の確認
━━━━━━━━━━━━━━━━━━━━
□ 接点負荷を適切に管理している
□ 誘導負荷に対する対策を検討している
□ サージ吸収回路・保護回路を検討している
□ 安全率を考慮した選定を行っている
□ 部品ばらつきを考慮している
□ 経年変化を考慮している
□ 長期安定動作を考慮した設計となっている
━━━━━━━━━━━━━━━━━━━━
7. 評価試験の確認
━━━━━━━━━━━━━━━━━━━━
Page4
□ 動作試験を実施している
□ 温度試験を実施している
□ 環境試験を実施している
□ 振動試験を実施している
□ 耐久試験を実施している
□ 実機環境で評価している
□ 設計条件と評価結果を照合している
━━━━━━━━━━━━━━━━━━━━
8. 最終確認
━━━━━━━━━━━━━━━━━━━━
□ 要求仕様を満たしている
□ 信頼性目標を満たしている
□ 保守性を考慮している
□ 将来のライフサイクルを考慮している
□ 評価結果に問題がないことを確認している
□ 量産・実運用を見据えた選定となっている
━━━━━━━━━━━━━━━━━━━━
チェック結果メモ
━━━━━━━━━━━━━━━━━━━━
