【装置設計】【基礎知識】設計者のためのリードスイッチ 基礎知識 要点まとめ

設計者のためのリードスイッチ選定ガイド 要点まとめ ～5 分でわかる選定と信頼性設計のポイント～ なぜリードスイッチが選ばれるのか リードスイッチは、磁界によって接点を開閉するシンプルな構造を持つスイッチデバイ スです。電子回路を必要としないため消費電力が極めて小さく、高い絶縁性能と優れた 環境耐性を実現できることから、産業機器、医療機器、セキュリティ機器、自動車関連 機器など幅広い分野で採用されています。 また、接点がガラス管内に密封されているため、粉塵や湿気などの外部環境の影響を受 けにくく、長期間にわたり安定した動作を維持できることも大きな特長です。 しかし、リードスイッチの性能や寿命はカタログスペックだけで決まるものではありま せん。接点技術、負荷条件、使用環境、磁石設計などを総合的に考慮することが、適切 な選定につながります。 選定時に理解しておきたい 4 つのポイント ① 接点技術が性能を左右する リードスイッチの性能と信頼性は、接点技術によって大きく左右されます。接点材料や 表面処理の違いは、接触抵抗、耐摩耗性、耐食性などに影響し、結果として製品寿命や 長期安定性にも関係します。 例えば、微小信号を扱う用途では接触安定性が重要となり、産業機器では高頻度の開閉 に耐える耐久性が求められます。同じリードスイッチであっても、用途によって求めら れる性能は異なるため、アプリケーションに適した接点技術を理解することが重要です。

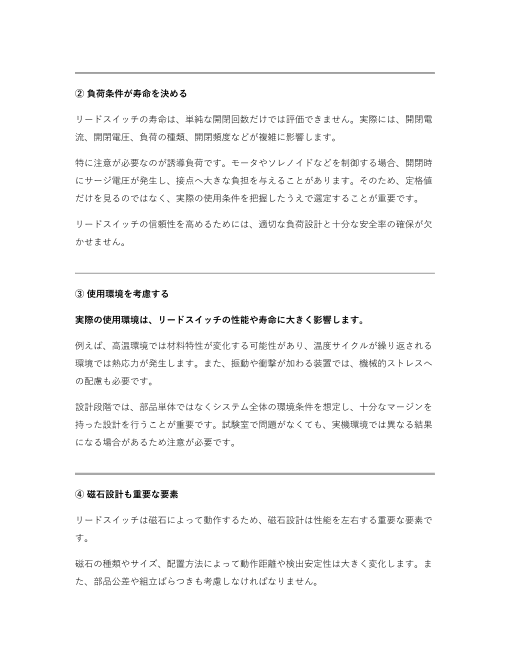

② 負荷条件が寿命を決める リードスイッチの寿命は、単純な開閉回数だけでは評価できません。実際には、開閉電 流、開閉電圧、負荷の種類、開閉頻度などが複雑に影響します。 特に注意が必要なのが誘導負荷です。モータやソレノイドなどを制御する場合、開閉時 にサージ電圧が発生し、接点へ大きな負担を与えることがあります。そのため、定格値 だけを見るのではなく、実際の使用条件を把握したうえで選定することが重要です。 リードスイッチの信頼性を高めるためには、適切な負荷設計と十分な安全率の確保が欠 かせません。 ③ 使用環境を考慮する 実際の使用環境は、リードスイッチの性能や寿命に大きく影響します。 例えば、高温環境では材料特性が変化する可能性があり、温度サイクルが繰り返される 環境では熱応力が発生します。また、振動や衝撃が加わる装置では、機械的ストレスへ の配慮も必要です。 設計段階では、部品単体ではなくシステム全体の環境条件を想定し、十分なマージンを 持った設計を行うことが重要です。試験室で問題がなくても、実機環境では異なる結果 になる場合があるため注意が必要です。 ④ 磁石設計も重要な要素 リードスイッチは磁石によって動作するため、磁石設計は性能を左右する重要な要素で す。 磁石の種類やサイズ、配置方法によって動作距離や検出安定性は大きく変化します。ま た、部品公差や組立ばらつきも考慮しなければなりません。

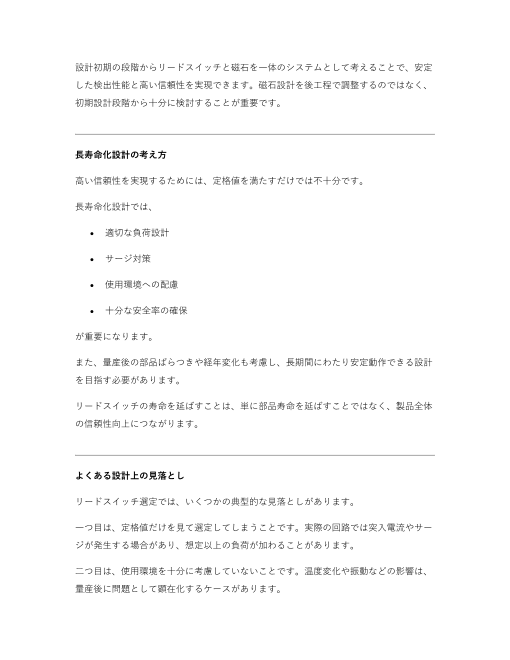

設計初期の段階からリードスイッチと磁石を一体のシステムとして考えることで、安定 した検出性能と高い信頼性を実現できます。磁石設計を後工程で調整するのではなく、 初期設計段階から十分に検討することが重要です。 長寿命化設計の考え方 高い信頼性を実現するためには、定格値を満たすだけでは不十分です。 長寿命化設計では、 • 適切な負荷設計 • サージ対策 • 使用環境への配慮 • 十分な安全率の確保 が重要になります。 また、量産後の部品ばらつきや経年変化も考慮し、長期間にわたり安定動作できる設計 を目指す必要があります。 リードスイッチの寿命を延ばすことは、単に部品寿命を延ばすことではなく、製品全体 の信頼性向上につながります。 よくある設計上の見落とし リードスイッチ選定では、いくつかの典型的な見落としがあります。 一つ目は、定格値だけを見て選定してしまうことです。実際の回路では突入電流やサー ジが発生する場合があり、想定以上の負荷が加わることがあります。 二つ目は、使用環境を十分に考慮していないことです。温度変化や振動などの影響は、 量産後に問題として顕在化するケースがあります。

三つ目は、磁石設計を後回しにすることです。磁石とリードスイッチは一体で設計する 必要があり、後工程での調整には限界があります。 これらのリスクを低減するためには、試作段階で十分な評価を行うことが重要です。 今後の設計トレンド 近年の設計開発では、小型化、高信頼性化、IoT化、長寿命化といった要求がますます 高まっています。 特に産業機器や医療機器では、長期間の安定動作と保守負担の低減が求められるため、 部品選定の重要性は以前にも増して高くなっています。 リードスイッチにおいても、単なる部品選定ではなく、システム全体の信頼性を見据え た設計が重要なテーマとなっています。 まとめ リードスイッチ選定で重要なのは、 • 接点技術 • 負荷条件 • 使用環境 • 磁石設計 を総合的に考慮することです。 適切な選定は、単にスイッチを選ぶことではありません。 設計段階から信頼性を作り込み、製品全体の性能と寿命を最適化することが、リードス イッチ選定の本質と言えるでしょう。
