製品開発者のためのリードスイッチ基礎知識 要点まとめ ～5 分でわかる動作原理から試作評価まで～ なぜ製品開発でリードスイッチが重要なのか リードスイッチは、磁界によって接点を開閉するシンプルな構造を持つ磁気検出デバイ スです。電源を必要とせずに動作できること、高い絶縁性を持つこと、低消費電力化に 適していることから、産業機器、IoT機器、セキュリティ機器、医療機器など幅広い製 品で活用されています。 製品開発において重要なのは、リードスイッチを単なる部品として選定することではあ りません。磁石との組み合わせ、実装構造、使用環境、負荷条件、試作評価まで含めて、 製品全体の中でどのように安定動作させるかを考える必要があります。 特に開発初期の段階で正しく評価しておくことで、量産後の検出不安定、誤動作、寿命 問題などのリスクを低減できます。 製品開発で理解しておきたい 4 つのポイント ① 動作原理を理解する リードスイッチは、外部から加わる磁界によって内部の接点が開閉します。磁石が近づ くと接点が引き寄せられて回路が導通し、磁界が取り除かれると接点が元の状態に戻り ます。

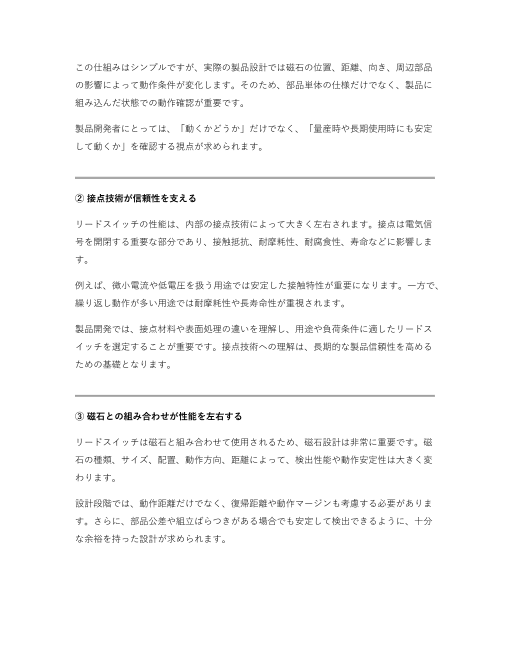

この仕組みはシンプルですが、実際の製品設計では磁石の位置、距離、向き、周辺部品 の影響によって動作条件が変化します。そのため、部品単体の仕様だけでなく、製品に 組み込んだ状態での動作確認が重要です。 製品開発者にとっては、「動くかどうか」だけでなく、「量産時や長期使用時にも安定 して動くか」を確認する視点が求められます。 ② 接点技術が信頼性を支える リードスイッチの性能は、内部の接点技術によって大きく左右されます。接点は電気信 号を開閉する重要な部分であり、接触抵抗、耐摩耗性、耐腐食性、寿命などに影響しま す。 例えば、微小電流や低電圧を扱う用途では安定した接触特性が重要になります。一方で、 繰り返し動作が多い用途では耐摩耗性や長寿命性が重視されます。 製品開発では、接点材料や表面処理の違いを理解し、用途や負荷条件に適したリードス イッチを選定することが重要です。接点技術への理解は、長期的な製品信頼性を高める ための基礎となります。 ③ 磁石との組み合わせが性能を左右する リードスイッチは磁石と組み合わせて使用されるため、磁石設計は非常に重要です。磁 石の種類、サイズ、配置、動作方向、距離によって、検出性能や動作安定性は大きく変 わります。 設計段階では、動作距離だけでなく、復帰距離や動作マージンも考慮する必要がありま す。さらに、部品公差や組立ばらつきがある場合でも安定して検出できるように、十分 な余裕を持った設計が求められます。

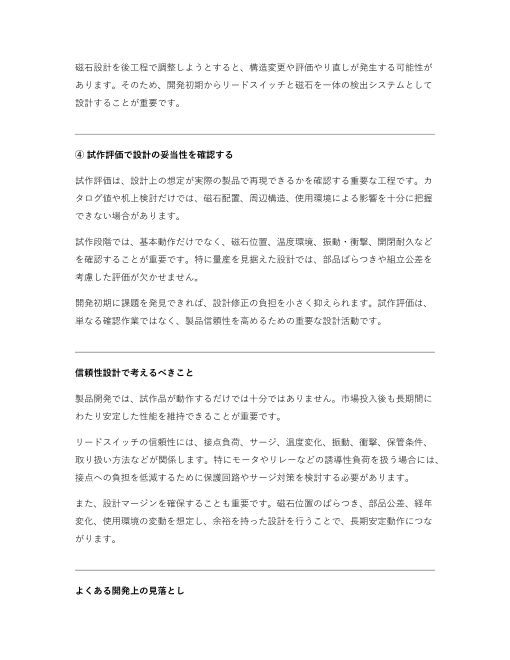

磁石設計を後工程で調整しようとすると、構造変更や評価やり直しが発生する可能性が あります。そのため、開発初期からリードスイッチと磁石を一体の検出システムとして 設計することが重要です。 ④ 試作評価で設計の妥当性を確認する 試作評価は、設計上の想定が実際の製品で再現できるかを確認する重要な工程です。カ タログ値や机上検討だけでは、磁石配置、周辺構造、使用環境による影響を十分に把握 できない場合があります。 試作段階では、基本動作だけでなく、磁石位置、温度環境、振動・衝撃、開閉耐久など を確認することが重要です。特に量産を見据えた設計では、部品ばらつきや組立公差を 考慮した評価が欠かせません。 開発初期に課題を発見できれば、設計修正の負担を小さく抑えられます。試作評価は、 単なる確認作業ではなく、製品信頼性を高めるための重要な設計活動です。 信頼性設計で考えるべきこと 製品開発では、試作品が動作するだけでは十分ではありません。市場投入後も長期間に わたり安定した性能を維持できることが重要です。 リードスイッチの信頼性には、接点負荷、サージ、温度変化、振動、衝撃、保管条件、 取り扱い方法などが関係します。特にモータやリレーなどの誘導性負荷を扱う場合には、 接点への負担を低減するために保護回路やサージ対策を検討する必要があります。 また、設計マージンを確保することも重要です。磁石位置のばらつき、部品公差、経年 変化、使用環境の変動を想定し、余裕を持った設計を行うことで、長期安定動作につな がります。 よくある開発上の見落とし

リードスイッチを使った製品開発では、いくつかの典型的な見落としがあります。 一つ目は、部品単体の仕様だけで判断してしまうことです。実際の製品では、磁石配置 や筐体構造、周辺部品の影響によって動作が変わる場合があります。 二つ目は、磁石位置のばらつきを十分に考慮していないことです。試作品では問題がな くても、量産時の組立公差によって検出性能が不安定になる可能性があります。 三つ目は、評価条件が実使用環境に近くないことです。温度変化、振動、衝撃、長期使 用を想定した評価が不足すると、市場投入後に問題が顕在化することがあります。 これらを防ぐためには、開発初期から実機評価を行い、設計マージンを確認することが 重要です。 今後の製品開発トレンド 近年の製品開発では、小型化、省電力化、高信頼化への要求が高まっています。IoT機 器やスマートデバイスでは、限られたスペースに搭載でき、低消費電力で長期間動作す るセンシング技術が求められています。 リードスイッチは成熟した技術でありながら、電源を必要としない検出方式や高い絶縁 性、優れた耐環境性といった特長により、今後も多くの製品開発で活用される可能性が あります。 製品開発者には、基本技術を理解するだけでなく、用途や市場要求に応じて適切に評 価・活用する力が求められます。 まとめ リードスイッチを製品開発で活用する際には、 • 動作原理 • 接点技術

• 磁石設計 • 試作評価 • 信頼性設計 を総合的に考えることが重要です。 リードスイッチはシンプルな部品ですが、その性能は製品設計や使用環境によって大き く変わります。 適切な評価と設計マージンを確保することで、リードスイッチの特長を活かし、長期的 に安定した製品開発につなげることができます。 Filename: Reed_Switch_Development_Fundamentals_Handbook_Executive_Summary.pdf
