～接点技術から考える信頼性と長寿命化～ 基礎知識特集（装置設計）向けハンドブック
本ハンドブックは、リードスイッチの選定に必要な基礎知識を体系的に解説した技術資料です。
リードスイッチは、産業機器、FA機器、セキュリティ機器、医療機器、液面検知システム、IoT機器など幅広い分野で活用されています。しかし、用途や使用環境によって求められる性能は大きく異なり、適切な製品選定を行うためには、動作原理だけでなく、接点技術や信頼性に関する理解が重要となります。
本書では、リードスイッチの基本原理から、接点材料や接点技術の基礎知識、信頼性に影響を与える要因、アプリケーション別の選定ポイント、長寿命化のための設計上の考え方までをわかりやすく解説しています。
【主な掲載内容】
・リードスイッチの基礎知識と動作原理
・接点技術と接点材料の基礎
・信頼性を左右する要因
・アプリケーション別の選定ポイント
・長寿命化のための設計ガイド
・設計時に確認したいチェックポイント
リードスイッチの採用を検討している設計者の方はもちろん、センサ開発担当者、製品開発担当者、技術購買担当者、品質保証担当者の皆様にもご活用いただける内容となっています。
リードスイッチ選定の基礎から実践的な考え方までを一冊にまとめた、装置設計者向けの基礎知識ハンドブックです。
関連メディア
このカタログについて
| ドキュメント名 | 【装置設計】【基礎知識】設計者のためのリードスイッチ 基礎知識 ハンドブック |
|---|---|
| ドキュメント種別 | ハンドブック |
| ファイルサイズ | 650Kb |
| 登録カテゴリ | |
| 取り扱い企業 | Standex Detect Japan (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
設計者のためのリードスイッチ選定ガイド
～接点技術から考える信頼性と長寿命化～
Standex Detect
基礎知識特集（装置設計）向けハンドブック
Page2

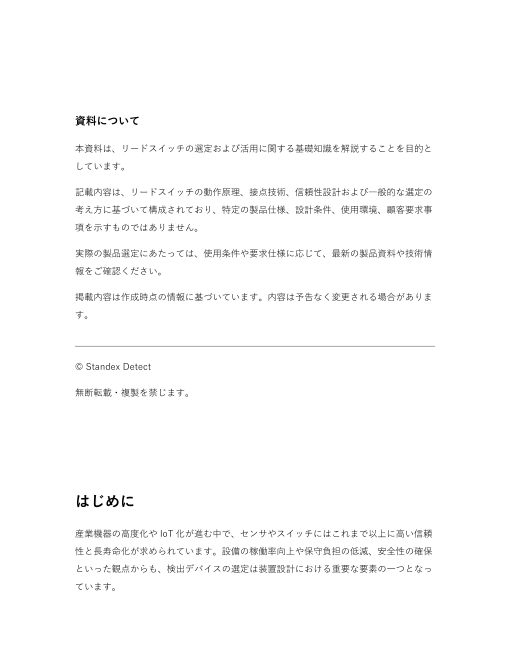

資料について
本資料は、リードスイッチの選定および活用に関する基礎知識を解説することを目的と
しています。
記載内容は、リードスイッチの動作原理、接点技術、信頼性設計および一般的な選定の
考え方に基づいて構成されており、特定の製品仕様、設計条件、使用環境、顧客要求事
項を示すものではありません。
実際の製品選定にあたっては、使用条件や要求仕様に応じて、最新の製品資料や技術情
報をご確認ください。
掲載内容は作成時点の情報に基づいています。内容は予告なく変更される場合がありま
す。
© Standex Detect
無断転載・複製を禁じます。
はじめに
産業機器の高度化や IoT化が進む中で、センサやスイッチにはこれまで以上に高い信頼
性と長寿命化が求められています。設備の稼働率向上や保守負担の低減、安全性の確保
といった観点からも、検出デバイスの選定は装置設計における重要な要素の一つとなっ
ています。
Page3

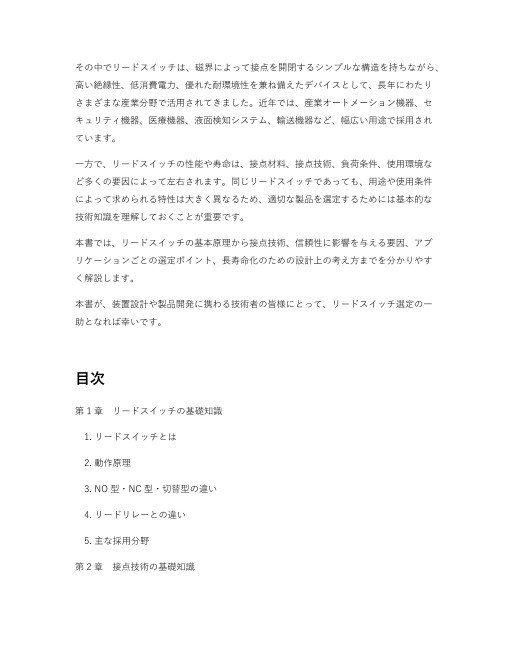

その中でリードスイッチは、磁界によって接点を開閉するシンプルな構造を持ちながら、
高い絶縁性、低消費電力、優れた耐環境性を兼ね備えたデバイスとして、長年にわたり
さまざまな産業分野で活用されてきました。近年では、産業オートメーション機器、セ
キュリティ機器、医療機器、液面検知システム、輸送機器など、幅広い用途で採用され
ています。
一方で、リードスイッチの性能や寿命は、接点材料、接点技術、負荷条件、使用環境な
ど多くの要因によって左右されます。同じリードスイッチであっても、用途や使用条件
によって求められる特性は大きく異なるため、適切な製品を選定するためには基本的な
技術知識を理解しておくことが重要です。
本書では、リードスイッチの基本原理から接点技術、信頼性に影響を与える要因、アプ
リケーションごとの選定ポイント、長寿命化のための設計上の考え方までを分かりやす
く解説します。
本書が、装置設計や製品開発に携わる技術者の皆様にとって、リードスイッチ選定の一
助となれば幸いです。
目次
第 1章 リードスイッチの基礎知識
1. リードスイッチとは
2. 動作原理
3. NO型・NC 型・切替型の違い
4. リードリレーとの違い
5. 主な採用分野
第 2章 接点技術の基礎知識
Page4
1. 接点が果たす役割
2. 接点材料の種類
3. 金（Au）メッキの特長
4. ロジウム（Rh）メッキの特長
5. イリジウム（Ir）系接点の特長
6. 接点技術と寿命の関係
第 3章 リードスイッチの信頼性を左右する要因
第 4章 アプリケーション別の選定ポイント
第 5章 長寿命化のための設計ガイド
まとめ
Standex Detectの取り組み
第 1章 リードスイッチの基礎知識
リードスイッチは、磁界によって接点を開閉するシンプルな構造を持つスイッチデバイ
スです。電子機器の小型化や IoT化が進む現在においても、高い信頼性、優れた絶縁性
能、低消費電力といった特長から、産業機器、医療機器、セキュリティ機器など幅広い
分野で活用されています。
本章では、リードスイッチの基本的な構造や動作原理、種類、関連デバイスとの違い、
主な用途について解説します。
1. リードスイッチとは
Page5
リードスイッチは、ガラス管内部に封入された 2本以上の磁性金属接点（リード）を利
用して電気回路の開閉を行うスイッチです。外部から磁界が加わることで接点同士が引
き寄せられ、回路が導通します。
接点部分は密閉されたガラス管内に配置されているため、外部環境の影響を受けにくい
ことが大きな特長です。粉塵や湿気、腐食性ガスなどの影響を抑えやすく、長期間にわ
たり安定した動作が期待できます。
また、電源を必要とせず磁石のみで動作するため、低消費電力設計が求められる機器や、
シンプルな構成が求められる装置にも適しています。
2. リードスイッチの動作原理
リードスイッチの内部には磁性材料で構成された接点が配置されています。通常時は接
点同士が離れており、回路は開いた状態になっています。
接近した永久磁石や電磁石によって磁界が発生すると、接点が磁化されて互いに引き寄
せられます。その結果、接点が接触して電流が流れる状態になります。
磁界が取り除かれると接点は元の位置に戻り、回路は再び開放されます。この動作は機
械的な構造でありながら非常に高速で、長期間安定して繰り返し使用できることが特徴
です。
また、接点が密閉空間内にあるため、一般的な機械式スイッチと比較して接点汚染の影
響を受けにくいという利点があります。
3. NO型・NC型・切替型の違い
リードスイッチには用途に応じて複数の接点構成があります。
NO型（Normally Open）
Page6
最も一般的なタイプです。通常時は接点が開いており、磁界が加わったときのみ接点が
閉じます。
ドア開閉検知、位置検出、液面検知など、多くの用途で採用されています。
NC型（Normally Closed）
通常時は接点が閉じており、磁界が加わることで接点が開きます。
安全監視や異常検知用途など、常時監視が必要なシステムで利用されることがあります。
切替型（Change Over）
1つの共通端子と複数の接点を持ち、磁界の有無によって接続先を切り替えるタイプで
す。
複数の信号を切り替える用途や制御回路で使用されます。
設計時には、回路構成やフェールセーフ要求を考慮しながら適切な接点形式を選定する
ことが重要です。
4. リードリレーとの違い
リードスイッチと混同されやすいデバイスとしてリードリレーがあります。
リードリレーは、リードスイッチと励磁コイルを一体化したデバイスです。コイルへ電
流を流すことで磁界を発生させ、内部のリードスイッチを動作させます。
一方、リードスイッチは外部磁石や電磁石によって直接動作します。
リードスイッチは構造がシンプルで低消費電力化に適しているのに対し、リードリレー
は電気信号による制御が容易であるという特長があります。
用途によっては両者が競合することもありますが、必要な制御方式や設置条件によって
適切なデバイスを選択することが求められます。
Page7
5. 主な採用分野
リードスイッチは幅広い分野で活用されています。
産業機器
工作機械や FA 機器では、シリンダ位置検出やドアインターロックなどに利用されてい
ます。非接触で検出できるため、機械的摩耗を抑えることができます。
セキュリティ機器
窓やドアの開閉監視に広く採用されています。シンプルな構造と高い信頼性により、長
期間の安定動作が求められる用途に適しています。
医療機器
絶縁性や低消費電力といった特長を活かし、各種医療機器や分析装置で利用されていま
す。
液面検知
フロートと組み合わせることで、タンク内の液面監視やポンプ制御などに活用されてい
ます。
車載・輸送機器
位置検出や状態監視用途など、信頼性が重視される分野で採用されています。
このように、リードスイッチは単なる開閉部品ではなく、さまざまな産業分野において
重要なセンシングデバイスとして活用されています。
ポイントまとめ
• リードスイッチは磁界によって接点を開閉するスイッチデバイスである。
• ガラス管内に接点を封入することで高い絶縁性と環境耐性を実現している。
Page8
• NO型、NC 型、切替型など用途に応じた接点構成が存在する。
• リードリレーはリードスイッチとコイルを組み合わせたデバイスである。
• 産業機器、セキュリティ機器、医療機器、液面検知など幅広い分野で活用されて
いる。
• 適切な選定のためには、まずリードスイッチの基本構造と動作原理を理解するこ
とが重要である。
第 2章 接点技術の基礎知識
リードスイッチの性能や寿命を左右する重要な要素の一つが「接点技術」です。リード
スイッチはシンプルな構造を持つデバイスですが、その内部では接点材料、表面処理、
接触状態など、さまざまな技術要素が組み合わさることで安定した開閉動作を実現して
います。
設計者がリードスイッチを選定する際には、定格電流やサイズだけでなく、接点技術に
ついても理解しておくことが重要です。本章では、接点の役割や代表的な接点材料、メ
ッキ技術の考え方について解説します。
1. 接点が果たす役割
リードスイッチにおいて接点は、電気信号や電力を伝達する最も重要な部分です。磁界
によって接点同士が接触することで回路が導通し、磁界が取り除かれると接点が離れて
回路が遮断されます。
接点は単に電流を流すだけではありません。繰り返し開閉に耐える耐久性、低い接触抵
抗を維持する安定性、周囲環境に対する耐食性など、多くの性能が求められます。
そのため、接点技術はリードスイッチの信頼性や寿命を決定する重要な要素の一つとし
て位置付けられています。
Page9
2. 接点材料の種類
リードスイッチの接点には、用途や要求性能に応じてさまざまな材料や表面処理が使用
されます。
設計者が接点材料を検討する際には、以下のような観点が重要になります。
• 接触抵抗
• 耐摩耗性
• 耐食性
• 開閉寿命
• 使用環境
• 負荷条件
低レベル信号を扱う用途と、高頻度で開閉を繰り返す用途では求められる特性が異なる
ため、アプリケーションに適した接点技術を選定することが重要です。
3. 金（Au）メッキの特長
金（Au）は優れた耐食性と低い接触抵抗を持つことから、電子部品や接点用途で広く使
用されています。
金の大きな特長は、大気中でも酸化しにくいことです。長期間保管された場合でも表面
状態が安定しやすく、低レベル信号の伝送用途に適しています。
また、微小電流や微小電圧を扱う回路では、わずかな接触抵抗の変化が信号品質に影響
を与える場合があります。そのため、安定した接触特性が求められる用途では金メッキ
が有効な選択肢となります。
Page10
一方で、金は比較的柔らかい金属であるため、高頻度の開閉や高負荷用途では他の接点
技術との組み合わせが検討されることがあります。
4. ロジウム（Rh）メッキの特長
ロジウム（Rh）は高い硬度と優れた耐摩耗性を持つ貴金属です。
リードスイッチでは、繰り返し開閉が行われる接触部において、摩耗による性能変化を
抑えることが重要になります。ロジウムは高い硬度を持つため、長寿命化が求められる
用途で活用されています。
また、耐食性にも優れており、産業機器や各種制御機器など、長期間安定した動作が求
められる用途に適しています。
一般的に、接点設計では導電性、耐摩耗性、耐食性など複数の特性をバランス良く考慮
する必要があります。ロジウムメッキは、そのバランスを高いレベルで実現する技術の
一つとして広く利用されています。
5. イリジウム（Ir）系接点の特長
イリジウム（Ir）は非常に高い硬度と優れた耐久性を持つ貴金属です。
接点には開閉時の衝撃や微小なアークの影響が加わることがあります。こうした条件下
では、接点表面の変化や摩耗が寿命に影響を与える場合があります。
イリジウム系接点は、高い耐摩耗性と優れた耐久性を活かし、厳しい使用条件や高い信
頼性が求められる用途で採用されることがあります。
ただし、接点材料の選定は単純に硬い材料を選べば良いというものではありません。求
められる電気特性や開閉条件、環境条件などを総合的に評価することが重要です。
Page11
6. 接点技術と寿命の関係
リードスイッチの寿命は、接点材料だけで決まるものではありません。
例えば、同じリードスイッチであっても、
• 開閉電流
• 開閉電圧
• 負荷の種類
• 開閉頻度
• 周囲温度
• 振動や衝撃
などの条件によって寿命は大きく変化します。
そのため、設計段階では単純な定格値だけを見るのではなく、実際の使用条件を考慮し
た選定が重要になります。
また、接点技術は寿命だけでなく、接触抵抗の安定性や長期信頼性にも大きく関わりま
す。近年では、より高い信頼性が求められる産業機器や医療機器において、接点技術へ
の注目が高まっています。
ポイントまとめ
• 接点はリードスイッチの性能と寿命を左右する重要な要素である。
• 接点材料には導電性、耐摩耗性、耐食性など複数の特性が求められる。
• 金（Au）メッキは低接触抵抗と優れた耐食性を持つ。
• ロジウム（Rh）メッキは高い耐摩耗性と長寿命化に貢献する。
Page12
• イリジウム（Ir）系接点は高い耐久性が求められる用途で活用される。
• リードスイッチの寿命は接点技術と使用条件の両方によって決まる。
• 設計段階で適切な接点技術を理解することが、信頼性向上の第一歩となる。
第 3章 リードスイッチの信頼性を左右する要因
リードスイッチは高い信頼性を持つデバイスとして知られていますが、その性能を長期
間維持するためには使用環境や負荷条件を十分に考慮する必要があります。
実際の寿命や安定性は、製品そのものだけでなく、設計条件や使用方法によって大きく
左右されます。適切な選定を行うためには、どのような要因がリードスイッチの信頼性
に影響を与えるのかを理解しておくことが重要です。
本章では、リードスイッチの信頼性に影響を与える代表的な要因について解説します。
1. 開閉電流と接点寿命
リードスイッチの寿命を考える上で、最も重要な要素の一つが開閉電流です。
接点が開閉する際には、接触や分離が瞬間的に発生します。このとき流れる電流が大き
くなるほど、接点への負荷も大きくなります。
特にモータやソレノイドなどの誘導負荷では、定常時の電流だけでなく、起動時や遮断
時に発生する大きな電流にも注意が必要です。
設計時には定格電流だけで判断するのではなく、実際の負荷特性を確認しながら十分な
余裕を持った選定を行うことが重要です。
また、低レベル信号用途と電力制御用途では求められる接点特性が異なるため、用途に
応じた製品選定が求められます。
Page13
2. 開閉電圧とアークの影響
接点が開く瞬間には、条件によってアーク放電が発生する場合があります。
アークとは、接点間に生じる電気的な放電現象です。高い電圧や誘導負荷を開閉する場
合には、このアークが接点表面に影響を与えることがあります。
アークによって接点表面が変化すると、接触抵抗の増加や寿命低下につながる可能性が
あります。
そのため、高電圧回路や誘導負荷を扱う場合には、サージ吸収回路や保護回路を組み合
わせることが推奨されます。
リードスイッチ単体の性能だけでなく、システム全体として接点を保護する設計が重要
です。
3. 温度環境の影響
温度はリードスイッチの信頼性に大きな影響を与える要素です。
高温環境では材料特性の変化や周辺部品への影響が発生する可能性があります。一方、
低温環境では材料の挙動や機械的特性が変化する場合があります。
また、温度変化が繰り返される環境では、機器全体に熱膨張や収縮が発生し、センサや
磁石の配置に影響を与えることもあります。
屋外機器や車載機器などでは、使用温度範囲だけでなく温度サイクルの影響も考慮する
ことが重要です。
設計段階で十分な環境評価を実施することで、長期的な信頼性向上につながります。
4. 振動・衝撃への対応
Page14
産業機器や輸送機器では、振動や衝撃が発生する環境で使用されることがあります。
振動が継続的に加わる場合、センサ本体だけでなく磁石や取り付け構造にも影響を与え
る可能性があります。
また、強い衝撃が加わる環境では、機械的な位置ずれや固定部の緩みなどが検出精度に
影響する場合があります。
そのため、設計時にはリードスイッチ単体の性能だけでなく、取り付け方法や周辺構造
も含めて検討することが重要です。
実機評価を通じて振動や衝撃に対する十分な安全率を確保することが推奨されます。
5. 汚染物質と接点信頼性
リードスイッチの接点はガラス管内に密封されているため、一般的な機械式接点と比較
して外部環境の影響を受けにくい構造となっています。
しかし、センサ全体として考えた場合には、粉塵、湿気、油分、薬品、腐食性ガスなど
の影響を考慮する必要があります。
特に工場設備や屋外設備では、設置環境によって機器全体の信頼性が左右されることが
あります。
適切な筐体設計や保護構造を採用することで、厳しい環境下でも安定した運用が可能に
なります。
設計者はスイッチ単体だけでなく、システム全体の環境耐性を評価することが重要です。
6. 長期保管時の注意点
リードスイッチは長期間安定して保管できる部品ですが、保管環境によっては品質に影
響を与える場合があります。
Page15
高温多湿環境や急激な温度変化が発生する環境では、周辺部品や実装部材への影響が生
じる可能性があります。
また、生産計画や保守部品として長期間保管する場合には、推奨保管条件を確認し、適
切な環境で管理することが重要です。
保管後に使用する際には、必要に応じて外観確認や機能確認を実施することで、より高
い信頼性を確保できます。
品質は製造時だけでなく、保管から使用開始までの管理によっても維持されることを理
解しておくことが重要です。
ポイントまとめ
• リードスイッチの信頼性は製品性能だけでなく使用条件によって大きく左右され
る。
• 開閉電流が大きいほど接点への負荷は増加する。
• 高電圧や誘導負荷ではアーク対策が重要となる。
• 温度環境や温度変化は長期信頼性に影響を与える。
• 振動や衝撃は取り付け構造を含めて評価する必要がある。
• 汚染物質への対策はシステム全体で考えることが重要である。
• 適切な保管環境と管理が品質維持につながる。
• 信頼性向上のためには実際の使用環境を想定した設計と評価が不可欠である。
第 4章 アプリケーション別の選定ポイント
Page16
リードスイッチは、そのシンプルな構造と高い信頼性から、さまざまな業界や用途で採
用されています。しかし、求められる性能や使用環境はアプリケーションによって大き
く異なります。
そのため、適切な製品を選定するためには、使用目的や環境条件を踏まえた検討が重要
です。
本章では、代表的なアプリケーションごとにリードスイッチ選定時のポイントを解説し
ます。
1. 産業機器用途
産業機器や FA（ファクトリーオートメーション）設備では、位置検出や状態監視用途
でリードスイッチが広く利用されています。
例えば、エアシリンダの位置検出、設備ドアのインターロック、安全カバーの開閉監視
などが代表的な用途です。
産業機器では長時間の連続運転が行われるため、高い耐久性と安定した動作が求められ
ます。また、振動や粉塵が存在する環境も少なくありません。
選定時には、開閉頻度、使用温度範囲、周辺環境を考慮しながら、十分な信頼性を確保
できる製品を選ぶことが重要です。
2. セキュリティ用途
セキュリティシステムでは、ドアや窓の開閉検知用途でリードスイッチが広く採用され
ています。
磁石と組み合わせたシンプルな構成で高い信頼性を実現できるため、防犯システムや入
退室管理システムなどで長年利用されています。
セキュリティ用途では、誤検知や検知漏れを防ぐことが重要です。
Page17
そのため、磁石との位置関係や設置公差を十分に考慮し、安定して検出できる構造を設
計する必要があります。
また、長期間のメンテナンス間隔を考慮した製品選定も重要なポイントとなります。
3. 医療機器用途
医療機器では、高い信頼性と安定性が特に重視されます。
分析装置、検査装置、診断機器などでは、位置検出や状態監視用途にリードスイッチが
採用されることがあります。
医療機器は長期間にわたり安定して動作することが求められるため、接点の信頼性や環
境耐性が重要になります。
また、小型化や低消費電力化が求められるケースも多く、装置全体の設計要件を考慮し
た選定が必要です。
設計段階では、使用環境や保守計画も含めて総合的な評価を行うことが推奨されます。
4. 液面検知用途
リードスイッチはフロートと組み合わせることで、液面検知用途にも広く活用されてい
ます。
タンク内の液位監視、ポンプ制御、給排水設備など、さまざまな産業分野で利用されて
います。
液面検知用途では、検出精度だけでなく、長期間にわたり安定して動作することが重要
です。
また、使用する液体の種類や温度条件によっては、フロートやハウジングなど周辺部品
の材質選定も重要になります。
Page18
センサ単体だけでなく、システム全体として適切な構成を検討することが求められます。
5. 車載・輸送機器用途
車載機器や輸送機器では、振動、衝撃、温度変化などの厳しい環境条件への対応が求め
られます。
ドア状態監視、位置検出、各種安全システムなどで利用される場合には、高い耐久性と
信頼性が必要になります。
特に輸送機器では、長期間の使用に耐えられることが重要であり、環境条件を考慮した
十分な評価が不可欠です。
設計時には温度変化や振動条件を考慮しながら、安全率を持った選定を行うことが推奨
されます。
6. IoT・スマート機器用途
近年では、IoT 機器やスマートデバイスにおいてもリードスイッチが利用されています。
例えば、開閉検知、位置検出、状態監視などの用途では、低消費電力で動作できるリー
ドスイッチの特長が活かされています。
バッテリー駆動機器では消費電力の低減が重要であり、電源を必要としない検出方式は
大きなメリットとなります。
また、小型化や高密度実装が求められる場合には、搭載スペースや磁石配置も含めた設
計検討が必要になります。
IoT機器では通信機能や制御回路との組み合わせも考慮しながら、最適なセンシング方
式を選択することが重要です。
Page19
ポイントまとめ
• リードスイッチは産業機器から IoT機器まで幅広い用途で活用されている。
• アプリケーションによって求められる性能や信頼性は異なる。
• 産業機器では耐久性と環境耐性が重要となる。
• セキュリティ用途では安定した検出性能が求められる。
• 医療機器では高い信頼性と長期安定性が重要となる。
• 液面検知用途ではシステム全体での設計が重要である。
• 車載・輸送機器では振動や温度変化への対応が必要となる。
• IoT機器では低消費電力と小型化が大きなポイントとなる。
第 5章 長寿命化のための設計ガイド
リードスイッチは高い信頼性と長寿命を実現できるデバイスですが、その性能を十分に
引き出すためには適切な設計が不可欠です。
実際の寿命は、製品そのものだけでなく、負荷条件や回路構成、磁石配置、使用環境な
ど多くの要因によって左右されます。適切な設計を行うことで、安定した動作と長期的
な信頼性の向上が期待できます。
本章では、リードスイッチの長寿命化に向けた設計上のポイントを解説します。
1. 接点負荷を正しく理解する
リードスイッチの寿命を考える上で、最も重要な要素の一つが接点負荷です。
Page20
設計時には定格電流や定格電圧だけでなく、実際に接点へ加わる負荷の種類を把握する
必要があります。抵抗負荷、容量負荷、誘導負荷では接点への影響が異なり、特に誘導
負荷では開閉時に大きなサージが発生する場合があります。
また、起動時の突入電流は定常電流よりも大きくなることがあるため、通常運転時だけ
でなく過渡状態も考慮することが重要です。
長寿命化の第一歩は、実際の使用条件を正しく理解することから始まります。
2. サージ対策を検討する
接点寿命を低下させる要因の一つがサージ電圧です。
モータやリレーコイルなどの誘導負荷では、回路の開閉時に高いサージ電圧が発生する
ことがあります。これにより接点への負荷が増加し、寿命や信頼性に影響を与える場合
があります。
そのため、用途によってはサージ吸収回路や保護回路の導入を検討することが有効です。
リードスイッチ単体で対策するのではなく、システム全体として接点を保護するという
考え方が重要です。
3. 磁石配置を最適化する
リードスイッチの動作は磁界によって決まるため、磁石の選定と配置は非常に重要です。
磁石が近すぎる場合には動作余裕が小さくなり、遠すぎる場合には安定した検出ができ
ない可能性があります。また、周辺部品や外部磁界の影響を受ける場合もあります。
設計段階では、
• 磁石の種類
• 磁石のサイズ
