製品ラインアップ

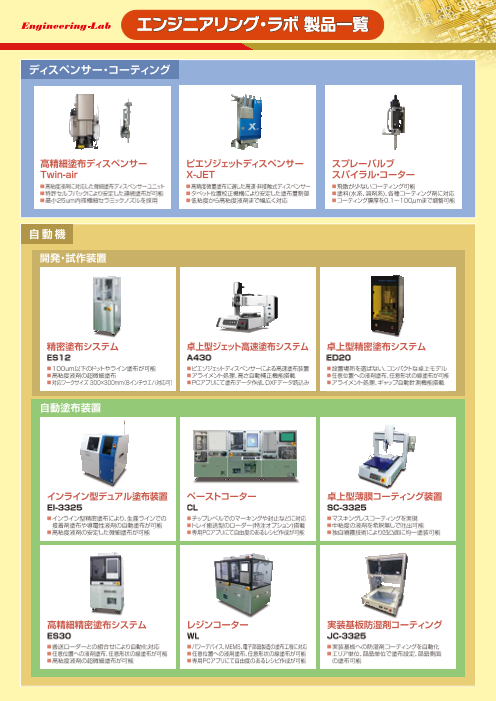

エンジニアリング・ラボ 製品一覧 ディスペンサー・コーティング 高精細塗布ディスペンサー ピエゾジェットディスペンサー スプレーバルブ Twin-air X-JET スパイラル・コーター ■高粘度液剤に対応した微細塗布ディスペンサーユニット ■高精度微量塗布に適した高速・非接触式ディスペンサー ■飛散が少ないコーティング可能 ■特許セルフバックにより安定した連続塗布が可能 ■タペット位置校正機構により安定した塗布量制御 ■塗料(水系、溶剤系)、各種コーティング剤に対応 ■最小25um内径極細セラミックノズルを採用 ■低粘度から高粘度液剤まで幅広く対応 ■コーティング膜厚を0.1～100μmまで調整可能 自動機 開発・試作装置 精密塗布システム 卓上型ジェット高速塗布システム 卓上型精密塗布システム ES12 A430 ED20 ■100um以下のドットやライン塗布が可能 ■ピエゾジェットディスペンサーによる高速塗布装置 ■設置場所を選ばない、コンパクトな卓上モデル ■高粘度液剤の超微細塗布 ■アライメント処理、高さ自動補正機能搭載 ■任意位置への液剤塗布、任意形状の線塗布が可能 ■対応ワークサイズ 300×300mm（8インチウエハ対応可） ■PCアプリにて塗布データ作成、DXFデータ読込み ■アライメント処理、ギャップ自動計測機能搭載 自動塗布装置 インライン型デュアル塗布装置 ペーストコーター 卓上型薄膜コーティング装置 EI-3325 CL SC-3325 ■インライン型精密塗布により、生産ラインでの ■チップレベルでのマーキングや封止などに対応 ■マスキングレスコーティングを実現 　接着剤塗布や導電性液剤の自動塗布が可能 ■トレイ搬送型のローダー(特注オプション)搭載 ■中粘度の液剤を希釈無しで吐出可能 ■高粘度液剤の安定した微細塗布が可能 ■専用PCアプリにて自由度のあるレシピ作成が可能 ■独自噴霧技術により凹凸面に均一塗装可能 高精細精密塗布システム レジンコーター 実装基板防湿剤コーティング ES30 WL JC-3325 ■搬送ローダーとの組合せにより自動化対応 ■パワーデバイス、MEMS、電子部品製造の塗布工程に対応 ■実装基板への防湿剤コーティングを自動化 ■任意位置への液剤塗布、任意形状の線塗布が可能 ■任意位置への液剤塗布、任意形状の線塗布が可能 ■エリア単位、部品単位で塗布設定、部品側面 ■高粘度液剤の超微細塗布が可能 ■専用PCアプリにて自由度のあるレシピ作成が可能 　の塗布可能

ディスペンサー 選定マップ ツインエア ピエゾジェットディスペンサー スパイラルコーター 塗布方式 精密ノズル接触式 非接触ディスペンサー ２流体スプレー 制御方式 エアー２系統 ピエゾ駆動 エアー２系統 液剤粘度(m.Pa.s） ＜1,000,000 ＜1,000,000 ＜1,500 液剤例 各種接着剤、導電性ペースト等 各種接着剤、導電性ペースト等 塗料（溶剤系、水系）、防湿剤等 塗布幅 (mm) 0.05～0.3 0.2～ 2 3～１5 ワークとの距離（mm） ＜0.3 0.4～ 5.0 5～80 主な用途 極微量塗布 微量・非接触塗布 薄膜形成、面塗布 導入事例 ・半導体 ・自動車部品 ・自動車部品 チップレベル精密塗布 エンブレム色入れ プライマー塗布 　ウ　ェ　ハレベル塗布 グリース塗布 　塗装 ・はんだペースト 　シリコン樹脂(液状ガスケット） ・SMT はんだダイレクト塗布（極小部品） ・SMT 　防湿剤塗布（広いエリア） リワーク・リペア アーダーフィル塗布 ・薄膜形成 　フラックス塗布 はんだダイレクト塗布（立体構造） フッソコート剤 ・プリンテッドエレクトロニクス 　防湿剤塗布（狭いエリア） UV硬化性樹脂 　高粘度導電性ペースト ・電子部品 　 ・UV硬化性接着剤 各種接着剤塗布 各ディスペンサーの原理 ツインエア ピエゾジェットディスペンサー スパイラルコーター ツインエアとは、エンジニアリング・ラ 電圧を加えると微細な変形をするピ スパイラルコーターは、独自のスパイ ボが独自開発した特許技術です。シリ エゾ素子に連結されたロッドが往復 ラル構造を使った２流体スプレーバル ンジに供給するエア（圧縮空気）圧力 運動を繰り返し、液剤に圧力を伝播す ブです。液剤の飛散を極小化するスパ を制御することに加えて、シリンジとノ ることによって、ノズル孔から液剤を飛 イラルコーティング技術により、��％ ズルの間に�段目の空圧制御ユニット ばします。ピエゾ素子は数十ミクロン 以上の塗着効率を実現することで、マ （R-unit）を設けることで、液体の吐出 の微細な変位を高速かつ正確に繰り スキングが不要となります。凹凸や局 を制御。ピコリットルレベルの極微量 返すことができるため、高精度微量塗 面があるワークにも均一な塗膜形成 塗布が可能です。 布に最適です。 が可能です。 エ ア エ ア R-unit 　 　 ●仕様やオプションは、予告なく変更する場合があります。詳細は営業担当までお問合せください。 ■テクニカルセンター 〒390-0843　長野県松本市高宮南8-21 株式会社エンジニアリング・ラボ 　　　　　 TEL : 0263-88-9611　FAX : 0263-88-8229　　 　　　　　 E-mail : sales@eng-lab.co.jp ■本　社 〒114-0023　東京都北区滝野川7-2-13 ベルテックス5階 ■品川ショールーム 〒140-0013　東京都品川区南大井3-34-3 オフィスＡビル1階 （202511）
