マスクレス・コーティングバルブ「スパイラルコーター」

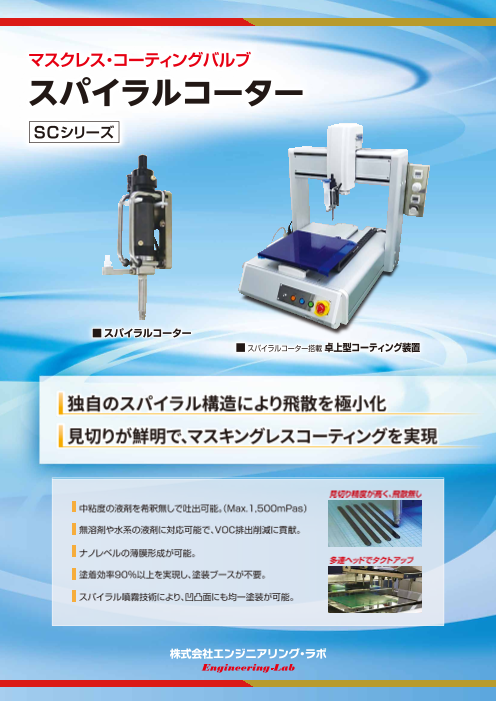

マスクレス・コーティングバルブ スパイラルコーター SCシリーズ ■スパイラルコーター ■スパイラルコーター搭載 卓上型コーティング装置 独自のスパイラル構造により飛散を極小化 見切りが鮮明で、マスキングレスコーティングを実現 中粘度の液剤を希釈無しで吐出可能。（Max.1,500mPas） 無溶剤や水系の液剤に対応可能で、VOC排出削減に貢献。 ナノレベルの薄膜形成が可能。 塗着効率90%以上を実現し、塗装ブースが不要。 スパイラル噴霧技術により、凹凸面にも均一塗装が可能。

スパイラルコーター SCシリーズ 様々な用途に適用できます 自動車部品にメタリック塗料を塗装 基板に防湿剤を塗布 ゴムロールにフッソコーティング 湾曲面であっても、マスキングレス塗装が可能 飛散が無く、禁止エリアと塗り分けが可能 周囲への飛散無く、薄膜コーティングが可能 スパイラルコーター 基本性能 吐出量 0.1 ～ 10g/min ワーク距離 2～ 80mm パターン幅 3～ 15mm 動作エアー圧力 0.35 ～ 0.45Mpa 膜厚 0.1 ～ 100um 霧化エアー圧力 0.02 ～ 0.4Mpa 液剤粘度 1～ 1,500mPa.s エアー使用量 10NL ～ 100NL/min 塗布速度 50～ 300mm/s ガン本体重量 410g ＊ 使用する液剤の性状により異なります。 卓上型コーティング装置 仕様一覧表 型式 LH-200S LH-300S LH-400S LH-500S 搭載バルブ スパイラルコーター XYストローク（mm) 200/200 300/300 400/400 500/500 Z軸ストローク(mm) 100 XY移動速度 0.1 ～ 800mm/s XY繰返位置決め精度 ±0.01mm 耐荷重 Y軸15kg、Z軸10kg 操作方法 ティーチングペンダント、専用ソフトウェア オプション 塗布ステージ、安全カバー（インターロック対応） 電源 AC100 ～ 220V 400W 寸法（W×D×H mm） 490×450×660 590×550×660 690×650×660 790×750×660 重量(kg) 39 47 52 57 ●仕様やオプションは、予告なく変更する場合があります。詳細仕様につきましては営業担当までお問合せください。 ●デモ、テストや試作を承っておりますので、ご相談ください。 株式会社エンジニアリング・ラボ ■テクニカルセンター 〒390-0843　長野県松本市高宮南8-21 　　　　　 TEL : 0263-88-9611　FAX : 0263-88-8229　　 　　　　　 E-mail : sales@eng-lab.co.jp ■本　社 〒114-0023　東京都北区滝野川7-2-13 ベルテックス5階 ■品川ショールーム 〒140-0013　東京都品川区南大井3-34-3 オフィスＡビル1階 （202506）
