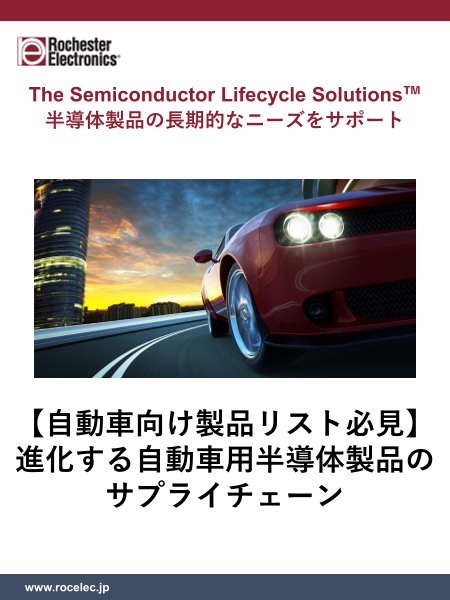

The Semiconductor Lifecycle Solutions 半導体製品の長期的なニーズをサポート 【自動車向け製品リスト必見】 進化する自動車用半導体製品の サプライチェーン www.rocelec.jp

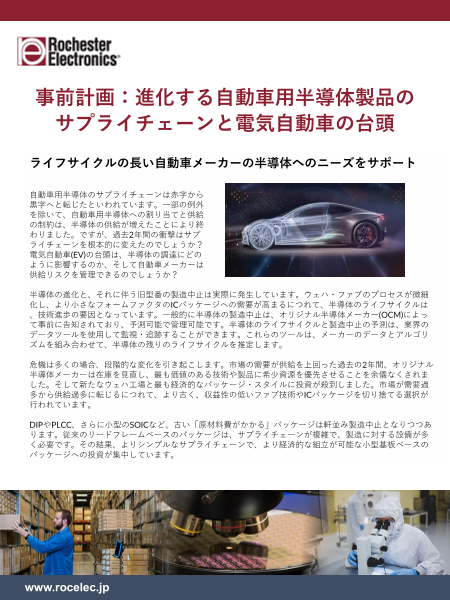

事前計画：進化する自動車用半導体製品の サプライチェーンと電気自動車の台頭 ライフサイクルの長い自動車メーカーの半導体へのニーズをサポート 自動車用半導体のサプライチェーンは赤字から 黒字へと転じたといわれています。一部の例外 を除いて、自動車用半導体への割り当てと供給 の制約は、半導体の供給が増えたことにより終 わりました。ですが、過去2年間の衝撃はサプ ライチェーンを根本的に変えたのでしょうか？ 電気自動車(EV)の台頭は、半導体の調達にどの ように影響するのか、そして自動車メーカーは 供給リスクを管理できるのでしょうか？ 半導体の進化と、それに伴う旧型番の製造中止は実際に発生しています。ウェハ・ファブのプロセスが微細 化し、より小さなフォームファクタのICパッケージへの需要が高まるにつれて、半導体のライフサイクルは 、技術進歩の要因となっています。一般的に半導体の製造中止は、オリジナル半導体メーカー(OCM)によっ て事前に告知されており、予測可能で管理可能です。半導体のライフサイクルと製造中止の予測は、業界の データツールを使用して監視・追跡することができます。これらのツールは、メーカーのデータとアルゴリ ズムを組み合わせて、半導体の残りのライフサイクルを推定します。 危機は多くの場合、段階的な変化を引き起こします。市場の需要が供給を上回った過去の2年間、オリジナル 半導体メーカーは在庫を見直し、最も価値のある技術や製品に希少資源を優先させることを余儀なくされま した。そして新たなウェハ工場と最も経済的なパッケージ・スタイルに投資が殺到しました。市場が需要過 多から供給過多に転じるにつれて、より古く、収益性の低いファブ技術やICパッケージを切り捨てる選択が 行われています。 DIPやPLCC、さらに小型のSOICなど、古い「原材料費がかかる」パッケージは軒並み製造中止となりつつあ ります。従来のリードフレームベースのパッケージは、サプライチェーンが複雑で、製造に対する設備が多 く必要です。その結果、よりシンプルなサプライチェーンで、より経済的な組立が可能な小型基板ベースの パッケージへの投資が集中しています。 www.rocelec.jp

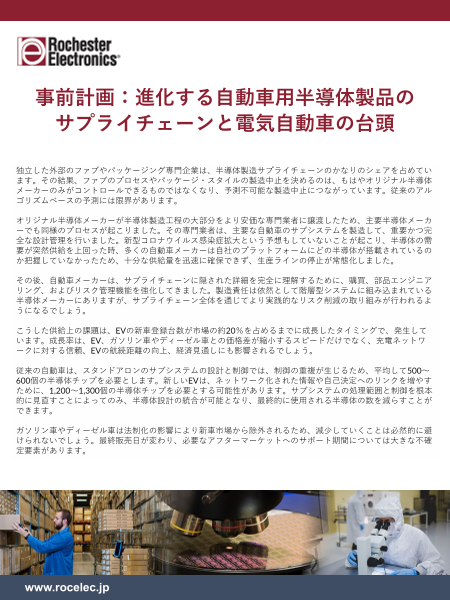

事前計画：進化する自動車用半導体製品の サプライチェーンと電気自動車の台頭 独立した外部のファブやパッケージング専門企業は、半導体製造サプライチェーンのかなりのシェアを占めてい ます。その結果、ファブのプロセスやパッケージ・スタイルの製造中止を決めるのは、もはやオリジナル半導体 メーカーのみがコントロールできるものではなくなり、予測不可能な製造中止につながっています。従来のアル ゴリズムベースの予測には限界があります。 オリジナル半導体メーカーが半導体製造工程の大部分をより安価な専門業者に譲渡したため、主要半導体メーカ ーでも同様のプロセスが起こりました。その専門業者は、主要な自動車のサブシステムを製造して、重要かつ完 全な設計管理を行いました。新型コロナウイルス感染症拡大という予想もしていないことが起こり、半導体の需 要が突然供給を上回った時、多くの自動車メーカーは自社のプラットフォームにどの半導体が搭載されているの か把握していなかったため、十分な供給量を迅速に確保できず、生産ラインの停止が常態化しました。 その後、自動車メーカーは、サプライチェーンに隠された詳細を完全に理解するために、購買、部品エンジニア リング、およびリスク管理機能を強化してきました。製造責任は依然として階層型システムに組み込まれている 半導体メーカーにありますが、サプライチェーン全体を通じてより実践的なリスク削減の取り組みが行われるよ うになるでしょう。 こうした供給上の課題は、EVの新車登録台数が市場の約20％を占めるまでに成長したタイミングで、発生して います。成長率は、EV、ガソリン車やディーゼル車との価格差が縮小するスピードだけでなく、充電ネットワ ークに対する信頼、EVの航続距離の向上、経済見通しにも影響されるでしょう。 従来の自動車は、スタンドアロンのサブシステムの設計と制御では、制御の重複が生じるため、平均して500～ 600個の半導体チップを必要とします。新しいEVは、ネットワーク化された情報や自己決定へのリンクを増やす ために、1,200～1,300個の半導体チップを必要とする可能性があります。サブシステムの処理範囲と制御を根本 的に見直すことによってのみ、半導体設計の統合が可能となり、最終的に使用される半導体の数を減らすことが できます。 ガソリン車やディーゼル車は法制化の影響により新車市場から除外されるため、減少していくことは必然的に避 けられないでしょう。最終販売日が変わり、必要なアフターマーケットへのサポート期間については大きな不確 定要素があります。 www.rocelec.jp

事前計画：進化する自動車用半導体製品の サプライチェーンと電気自動車の台頭 予測不可能な半導体のライフサイクルを背景に、EVとガソリンの切り替えに伴う将来の半導体へのニーズと 必要な半導体製品を予測することは、自動車メーカーが以下のような項目を必要とすることを意味しています： • プラットフォームに関する半導体部品レベルの理解 • 特に重要な半導体部品リストに関するデータの共有 • ファブ技術やパッケージのリスクなど、半導体製造のサプライチェーン内の詳細とリスクへの理解 • 可能な限り認定サプライソースを重複させ、危機の際に即座にバックアップを提供できるようにする • 最終購入(LTB)の予測が困難な場合、更なる供給の柔軟性を提供できる認定された半導体メーカーとのパート ナーシップ 自動車市場における重要な要件は、製品のライフサイクルの長さです。自動車のモデルは毎年変わるかもしれま せんが、基本となる半導体製品や組立は何年にも渡って使用し続ける可能性があります。多くの場合、最低10年 のライフサイクルが要求されます。しかし、多くの自動車のライフサイクルは10年を遥かに超えているため、オ リジナル半導体メーカーは、生産、アフターマーケット、修理の全要件にわたる長いライフサイクルに向けて取 り組む必要があります。 ロチェスターエレクトロニクスは、半導体製品を継続供給することに注力しており、自動車メーカーが要求する 長期ライフサイクルに対する要件と強く合致しています。 ロチェスターエレクトロニクスは、包括的な市場分析により、半導体製品のリスク評価に関する貴重で比類のな い視点を顧客へ提供します。ロチェスターエレクトロニクスの専門家チームは、追加の保護層として機能する独 立したアドバイスを提供することで、企業が潜在的なリスクを軽減し、使用する半導体製品の早期の製造中止や サービスサポートの早期終了による費用のかかる影響を回避できるようにします。市場全体の視点を活用するこ とで、ロチェスターは顧客が十分な情報に基づいた意思決定を下し、事業のシームレスな継続を確保できるよう 支援していきます。 信頼できる認定された半導体供給のパートナーと長期プログラムでの重要部品リストを共有することで、顧客は プロジェクトのリスクを包括的に理解し、製造中止が懸念される前にリスクを軽減する計画を積極的に策定する ことができます。 予期せぬ事態に備えて計画を立てることは、リスク管理のプロセスにおいて重要な部分です。ロチェスターエレ クトロニクスは、世界有数のアフターマーケット半導体の製造メーカーおよび正規販売代理店です。ロチェスタ ーは、供給が難しい場合でも即座に在庫を提供します。オリジナル半導体メーカーから認定された製造中止品の 在庫や、オリジナル半導体メーカーより移管を受けたウェハを使用し、製造中止日から数年後でも継続的に供給 することが可能です。 ロチェスターは、大手半導体メーカーから信頼と認定を受けており、通常の製造中止後も継続的に半導体部品を 供給ができるほか、ウェハ製造やICパッケージングのサプライチェーンにおける業界全体の技術動向に関する独 自のソリューションも提供しています。 ロチェスターエレクトロニクスは、米国に拠点を置く自社施設での半導体製品の製造メーカーとして、IATF 16949:2016の認証を取得しています。このIATF 16949は、国際自動車タスクフォースが国際標準化コミュニテ ィと共同で開発した、自動車分野における品質マネジメントシステムの業界最高規格です。 www.rocelec.jp

Automotive Product Selector Guide Part Number Manufacturer Description Device Package EU RoHS Compliant Lead Free S9S12DG12F1MPVE NXP Microcontroller, 16-Bit, HCS12 CPU, FLASH, 25MHz LQFP112 Yes Yes ADBF549WBBCZ504 Analog Devices ADSP-BF549W-04 - BLACKFIN 533MHZ PRCRSR 2 PPI USB CSPBGA400 Yes Yes AD5300WBRTZ-RL7 Analog Devices AD5300 - 2.7V to 5.5V, 140uA, Rail-To-Rail Output 8-Bit DAC TSOP6 Yes Yes AD7914WYRUZ-REEL7 Analog Devices ADC, Successive Approximation, 10-Bit, 4 Channel, Serial Access, CMOS, PDSO16 TSSOP16 Yes Yes AD7924WYRUZ-REEL7 Analog Devices 4-CH 12-BIT SUCCESSIVE APPROXIMATION ADC, SERIAL ACCESS, PDSO16 TSSOP16 Yes Yes AD8132WARMZ-R7 Analog Devices Video Amplifier, 1 Channel(s), Bipolar, PDSO8 MSOP8 Yes Yes AD8284WCSVZ Analog Devices Radar Receive Path Afe: 4-Channel Mux With Lna, Pga, Aaf, And Adc Yes Yes AD8691WAUJZ-R7 Analog Devices Operational Amplifier, 3000uV Offset-Max, CMOS, PDSO5 TSOP5/6 Yes Yes ADG439FBNZ Analog Devices ADG439 IC SP4T 4:1 16.5V 16-DIP PDIP16 Yes Yes ADG711WBRUZ-REEL Analog Devices SPST, 4 Func, CMOS, PDSO16 TSSOP16 Yes Yes ADR3530WBRMZ-R7 Analog Devices ADR3530 - Micropower, High Accuracy Voltage Reference TSSOP8 Yes Yes ADR3550WBRMZ-R7 Analog Devices ADR3550 - Micropower, High Accuracy Voltage Reference TSSOP8 Yes Yes ADUCM330WFSBCPZ-RL Analog Devices ADUCM330WFS - Battery Monitor Gen III(96KB) VFQFN32 Yes Yes ADUM1402WTRWZ-RL Analog Devices ADUM1402 - Quad-Channel Digital Isolators SOP16 Yes Yes ADUM3201WCRZ Analog Devices ADUM3201 - Dual-Channel, Digital Isolator SOIC8 Yes Yes ADUM3220WBRZ Analog Devices ADUM3220 - Isolated 4A Dual-Channel GATE Driver SOIC8 Yes Yes ADUM3470WARSZ Analog Devices ADUM3470 - PWM Controller and Transformer Driver with Quad-Channel Iso- lator Yes Yes ADW71205YSTZ Analog Devices ADW7120 - 12-Bit RDC with Reference Oscillator Yes Yes ADXL700WBRWZ-RL Analog Devices ADXL700 - High Perf 3 Axis Low G ESC SOIC16 Yes Yes ASL5115FHV/0Y NXP ASL5xxxyHz: Smart Matrix LED Controller for Automotive Lighting HLQFP48 Yes Yes IPI45N06S409AKSA2 Infineon IPI45N06 - 55V-60V N-Channel Automotive MOSFET TO-262-3 Yes Yes FFSH2065BDN-F085 onsemi Automotive Silicon Carbide (SiC) Schottky Diode TO-247-3 Yes Yes AUIRFB8409 Infineon AUIRFB8409 - 20V-40V N-Channel Automotive MOSFET TO-220-3 Yes Yes AUIRF7739L2TR Infineon AUIRF7739L2 - 20V-40V N-Channel Automotive MOSFET DirectFET Yes Yes IPI80N06S405AKSA2 Infineon IPI80N06 - 55V-60V N-Channel Automotive MOSFET TO-262-3 Yes Yes IPI120N06S402AKSA2 Infineon IPI120N06 - 55V-60V N-Channel Automotive MOSFET TO-262-3 Yes Yes IPI120N04S302AKSA1 Infineon IPI120N04 - 20V-40V N-Channel Automotive MOSFET TO-262-3 Yes Yes AUIRFR8403TRL Infineon AUIRFR8403 - 20V-40V N-Channel Automotive MOSFET DPAK Yes Yes AUIRF7675M2TR Infineon AUIRF7675M2 - 120V-300V N-Channel Automotive MOSFET DirectFET Yes Yes AUIRF7316QTR Infineon AUIRF7316Q - 20V-150V P-Channel Automotive MOSFET SO8 Yes Yes IPP80N08S406AKSA1 Infineon IPP80N08 - 75V-100V N-Channel Automotive MOSFET TO-220-3 Yes Yes IPP120N04S3-02 Infineon IPP120N04 - 20V-40V N-Channel Automotive MOSFET TO-220-3 Yes Yes AUIRF1404 Infineon AUIRF1404 - 20V-40V N-Channel Automotive MOSFET TO-220-3 Yes Yes IPB240N03S4LR9ATMA1 Infineon IPB240N03 - 20V-40V N-Channel Automotive MOSFET TO-263-7 Yes Yes IPB160N04S203ATMA4 Infineon IPB160N04 - 20V-40V N-Channel Automotive MOSFET TO-263-7 Yes Yes AUIRF7737L2TR Infineon AUIRF7737L2 - 20V-40V N-Channel Automotive MOSFET DirectFET Yes Yes AUIRFS3607TRL Infineon AUIRFS3607 - 75V-100V N-Channel Automotive MOSFET D2PAK Yes Yes AUIRFS8405 Infineon AUIRFS8405 - 20V-40V N-Channel Automotive MOSFET D2PAK Yes Yes NV25M01DWUTG onsemi EEPROM Serial 1-Mb uPI - Automotive Grade SOIC8 Yes Yes IPP80N06S207AKSA4 Infineon IPP80N06 - 55V-60V N-Channel Automotive MOSFET TO-220-3 Yes Yes IPB80N04S204ATMA2 Infineon IPB80N04 - 20V-40V N-Channel Automotive MOSFET TO-263-3 Yes Yes BAP64-06W,115 NXP BAP64-06W - Pin Diode, 100V SC-70 Yes Yes PN5120A0HN/C2,518 NXP IC TRANSMISSION MOD 40-HVQFN LCC40 Yes Yes AUIRF3205Z Infineon AUIRF3205Z - 55V-60V N-Channel Automotive MOSFET TO-220-3 Yes Yes MPC566AZP56 NXP NXP 32-bit MCU, Power Architecture, 1MB Flash, 56MHz, -55/+125degC, Auto- motive Grade, PBGA 388 BGA388 No No S912XEG128J2VAA NXP 16-bit MCU, S12X core, 128KB Flash, 50MHz, -40/+105degC, Automotive Qual- ified, QFP 80 QFP80 Yes Yes

Part Number Manufacturer Description Device Package EU RoHS Compliant Lead Free IPB80N06S207ATMA4 Infineon IPB80N06 - 55V-60V N-Channel Automotive MOSFET TO-263-3 Yes Yes IPI80N04S404AKSA1 Infineon IPI80N04 - 20V-40V N-Channel Automotive MOSFET TO-262-3 Yes Yes AUIRFS8409 Infineon AUIRFS8409 - 20V-40V N-Channel Automotive MOSFET D2PAK Yes Yes AUIRGPS4070D0 Infineon AUIRGPS4070D0 - Automotive IGBT Discretes SUPER247 Yes Yes S912XDP512J1CAGR NXP Microcontroller, 16-Bit, HCS12 CPU, FLASH, 40MHz, CMOS, PQFP144 LQFP144 Yes Yes IPI80N08S406AKSA1 Infineon IPI80N08 - 75V-100V N-Channel Automotive MOSFET TO-262-3 Yes Yes NCF3340AHN/00310Y NXP NCF3340AHN - Automotive qualified NFC Controller with NCI interface HVQFN40 Yes Yes IPB70N12S311ATMA1 Infineon IPB70N12 - 120V-300V N-Channel Automotive MOSFET TO-263-3 Yes Yes S912XDT256F1VAA NXP S912XD - Microcontroller, 16-Bit, HCS12 CPU, FLASH, 40MHz PQFP80 QFP80 Yes Yes S912XDP512J1MAL NXP 16-bit MCU, S12X core, 512KB Flash, 80MHz, -40/+125degC, Automotive Qual- ified, QFP 112 QFP112 Yes Yes S912XDT256F1MAA NXP 16-bit MCU, S12X core, 256KB Flash, 80MHz, -40/+125degC, Automotive Qual- ified, QFP 80 QFP80 Yes Yes S9S08DV32F2MLH NXP Microcontroller, 8-Bit, HC08/S08 CPU, 32KB Flash, 40MHz, -40/+125degC, Au- tomotive Qualified, QFP 64 LQFP64 Yes Yes S9S08DZ96F2VLL NXP Microcontroller, 8-Bit, HC08/S08 CPU, 96KB Flash, 40MHz, -40/+105degC, Au- tomotive Qualified, QFP 100 LQFP100 Yes Yes S9S12DG12F1VPVE NXP 16-bit MCU, S12 core, 128KB Flash, 25MHz, -40/+105degC, Automotive Quali- fied, QFP 112 LQFP112 Yes Yes S9S08DV96F2CLL NXP Microcontroller, 8-Bit, HC08/S08 CPU, Cost-Effective with CAN D LQFP100 Yes Yes FS32R372SDK0MMMT NXP S32R Radar Microcontroller - S32R37 Automotive & Industrial Radar Applications LFBGA257 Yes Yes FS32R274KBK2MMM NXP Power Architecture- Microprocessor LFBGA257 Yes Yes S912XEG384F1VAG NXP 16-bit MCU, S12X core, 384KB Flash, 50MHz, -40/+105degC, Automotive Qual- ified, QFP 144 QFP144 Yes Yes S9S08LG32J0CLK NXP Microcontroller, 8-Bit, HC08/S08 CPU, 32KB Flash, 40MHz, -40/+85degC, Auto- motive Qualified, QFP 80 QFP80 Yes Yes MPC566AZP56 NXP NXP 32-bit MCU, Power Architecture, 1MB Flash, 56MHz, -55/+125degC, Auto- motive Grade, PBGA 388 BGA388 No No S9S08DZ48F2MLH NXP Microcontroller, 8-Bit, HC08/S08 CPU, 48KB Flash, 40MHz, -40/+125degC, Au- tomotive Qualified, QFP 64 LQFP64 Yes Yes CY8C21312-24PVXA Cypress Automotive Extended PSoC Programmable System-on-Chip SSOP20 Yes Yes AD21469WBBCZ302 Analog Devices AD21469 - SHARC Processor/5 Mbits on Chip RAM CSPBGA324 Yes Yes SPC5747GBK1VMJ6 NXP RISC Microprocessor, 32-Bit, CPU Power Architecture, 4 MB Flash, V-temp, 256 MAPBGA, 160MHz, HSM + CAN FD SOT740 Yes Yes TJA1081TS,118 NXP IC TXRX FLEXRAY 16SSOP SSOP16 Yes Yes
