フラックスレス真空リフロー装置 RHVシリーズ/RFVシリーズ

環境にやさしい超低消費電力、高断熱仕様!水素ガスタイプとN2・蟻酸タイプの2種をご用意!

エイテックテクトロン株式会社

はんだボイドを大幅に削減、上下熱風循環加熱方式により両面の部品のボイドを削減し温度のバラツキ(⊿t)が小さく、リフロー時間の短縮を可能にした環境にやさしい超低消費電力、高断熱仕様のフラックスレス真空リフロー装置

もっと見る 閉じる

フラックスレスを実現

フラックスを使用しないはんだ付け実装において、接合部である金属表面に発生した酸化膜などによりはんだの濡れ性に悪影響を及ぼします。
酸化還元効果のある水素やギ酸を炉内へ供給することにより金属表面を活性化させ、はんだの濡れ性を確保することが可能です。

はんだボイドを大幅に削減

リフローはんだ付けの際、はんだ内部に気泡が残ったままリフローを終えてしまうと電気的接続不良、
熱伝導率低下などの問題を引き起こします。
はんだが溶融してから凝固するまでの間に真空減圧効果を用い、はんだ内部の気泡を取り除くことで大幅なボイド低減が実現出来ます。

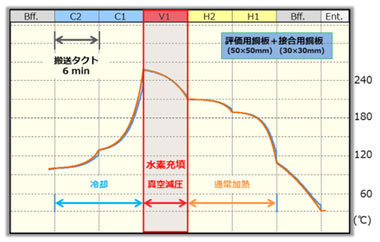

上下熱風循環加熱方式

上下熱風循環加熱と真空の組合わせにより、少数ゾーンでも、従来の温度プロファイル条件の概念を超えた高品質はんだ付けが可能です。また、炉体の軽量化と高断熱化によって、超低消費電力を実現しました。省エネ、CO2、電気代の削減が図れます。その他の特長としては、炉内フラックスの回収ユニット大容量化により、フラックス汚れの清掃頻度を年間数回程度に
大幅に低減し、稼働率を向上。
ラジエーター交換と清掃が、簡単・容易に行うことができます。
多様特殊フィルターで、真空ポンプのフラックス汚れを保護。
清掃が、簡単容易に行うことができます。

URL http://www.eightech.com/html/rhvrfv.html
加熱ゾーン RHV12M-111-WD:1/RHV12M-212-WD/RFV12M-212-WD/RFV12M-222-WD:2
真空ゾーン RHV12M-111-WD/RHV12M-212-WD/RFV12M-212-WD:1/RFV12M-222-WD:2
冷却ゾーン RHV12M-111-WD:1/RHV12M-212-WD/RFV12M-212-WD/RFV12M-222-WD:2
電源 RHV12M-111-WD:AC200V 3Φ 59.8A/RHV12M-212-WD:AC200V 3Φ 69.5A/RFV12M-212-WD:AC200V 3Φ 73.5A/RFV12M-222-WD:AC200V 3Φ 79.5A
起動電力 RHV12M-111-WD:最大10.8kw/RHV12M-212-WD:最大24.0kw/RFV12M-212-WD:最大24.0kw/RFV12M-222-WD:最大31.0kw
真空度 1 ~ 10kPa
窒素消費量 約300 ~ 400L/min
機長 RHV12M-111-WD:3,311.4mm/RHV12M-212-WD/RFV12M-212-WD:4,011.4mm/RFV12M-222-WD:4,361.4mm
機幅 1,390mm
機高 1,500mm
基板幅 100 ~ 330mm
基板長さ 100〜250mm
部品高さ上 40mm
部品高さ下 20mm
フラックス回収 標準装備
オプション PCセット/UPS/月間タイマー/指定色/他
