Page1
ケーブル一覧表 RP/SP series
【ＲＰ-1700シリーズ用ケーブル一覧】 ロータリエンコーダー
用途 電源仕様 種別 型式 端末処理（ケーブル長） 接続機器例 価格 価格（税抜き） 価格（税抜き）
（税抜き） ケーブル長10 m 10 m以上延長（5 m増毎）
AC △t RP-0140 NJC-2010-PF ⇔ M3×7（ 5 m） RP-17□1-□C、RP-17□3-□C
→TM-3100シリーズ ¥24,200 ¥46,600 ローラーエンコーダー
AC ◎t RP-0141 NJC-2010-PF ⇔ オープン（ 5 m） RP-17□1-□C、RP-17□3-□C ¥20,500
→TM-5100、RV-3150 ¥30,000 ¥51,500
RP-17□1-□C、RP-17□3-□C
AC △t － NJC-2010-PF ⇔ フェルール端子（5 m） →TM-4200/4300シリーズ ¥31,000 － －
品目コード：PE3534952（PS-D11144)
DC △t RP-0142 NJC-2010-PF ⇔ M3×8（ 5 m） RP-17□2-□C、RP-17□4-□C
→TM-3100シリーズ ¥24,200 ¥46,600
DC ◎t RP-0143 NJC-2010-PF ⇔ オープン（ 5 m） RP-17□2-□C、RP-17□4-□C ¥20,500
→TM-5100、RV-3150 ¥30,000 ¥51,500
RP-17□2-□C、RP-17□4-□C
DC △t － NJC-2010-PF ⇔ フェルール端子（5 m） →TM-4200/4300シリーズ ¥33,000 － －
信号出力 品目コード：PE3534953（PS-D11145)
AC △t RP-0144 M3×7 ⇔ M3×7（ 5 m） RP-17□1-□T、RP-17□3-□T
→TM-3100シリーズ ¥19,800 ¥42,200
AC ◎t RP-0145 M3×7 ⇔ オープン（ 5 m） RP-17□1-□T、RP-17□3-□T ¥20,500
→TM-5100、RV-3150 ¥20,000 ¥42,600
RP-17□1-□T、RP-17□3-□T
AC △t － M3×7 ⇔ フェルール端子（5 m） →TM-4200/4300シリーズ ¥25,000 － －
品目コード：PE3534954（PS-D11146)
DC △t RP-0146 M3×8 ⇔ M3×8（ 5 m） RP-17□2-□T、RP-17□4-□T
→TM-3100シリーズ ¥20,900 ¥42,400
DC ◎t RP-0147 M3×8 ⇔ オープン（ 5 m） RP-17□2-□T、RP-17□4-□T ¥20,500
→TM-5100、RV-3150 ¥20,000 ¥41,600
RP-17□2-□T、RP-17□4-□T
DC △t － M3×8 ⇔ フェルール端子（5 m） →TM-4200/4300シリーズ ¥25,000 － －
品目コード：PE3534955（PS-D11147)
AC ◎t RP-0148 NJC-203-PF ⇔ 3P ACプラグ（ 2.4 m） RP-1700シリーズ-□C用 ¥15,000 ¥32,600
AC △t RP-0149 NJC-203-PF ⇔ M3×2、M4×1（ 5 m） RP-1700シリーズ-□C用 ¥11,000 ¥23,700
電源供給 AC △t RP-0150 NJC-203-PF ⇔ オープン（ 5 m） RP-1700シリーズ-□C用 ¥11,000 ¥22,600
AC ◎t RP-0151 M3×2、M4×1 ⇔ 3P ACプラグ（ 2.4 m） RP-1700シリーズ-□T用 ¥15,000 ¥32,100 ¥9,400
AC △t RP-0152 M3×2、M4×1 ⇔ M3×2、M4×1（ 5 m） RP-1700シリーズ-□T用 ¥8,800 ¥22,000
AC △t RP-0153 M3×2、M4×1 ⇔ オープン（ 5 m） RP-1700シリーズ-□T用 ¥7,700 ¥18,200
旧RP-100シリーズ コネクタータイプ（Z相なし）
AC、DC ◎t RP-0154 NJC-2010-PF ⇔ RM12BJB-5P（ 0.5 m） ¥20,000
変換 →RP-1700シリーズ － －
ケーブル
AC、DC ○t RP-0155 NJC-2010-PF ⇔ TRC116-32A10-7M（ 0.5 m） 旧RP-100シリーズ コネクタータイプ（Z相付） ¥20,000
→RP-1700シリーズ
上記オプションケーブルは、国内向けのケーブルとなります。北米、カナダ向けは、UL、CSA認定品を使用し、EU向けはTUV認定品を使用する必要があるため、輸出の場合は別途対応いたします。
なお、中国向けに適合したコネクター、ケーブルの調達が難しい為、中国向けは端子台タイプのエンコーダーのみの販売になります。また、ケーブルの販売も対応いたしません。
国内でご使用の場合で、AC125 V以上での電源接続をご希望されるときは、端子台タイプのみの販売となります。コネクターは日本国内の電気安全法に基づいた物を採用していますので、AC125 V以上で
使用することができません。
【RPシリーズ用ケーブル一覧（RP-1700シリーズは除く）】
用途 電源仕様 種別 型式 端末処理（ケーブル種類・長さ） 接続機器例 価格 価格（税抜き） 備考
（税抜き） ケーブル長延長（5 m増毎）（以前の発注品番）
二相＋ゼロマーク
信号出力 AC、DC ◎t RP-0169 TRC116-12A10-7F ⇔ オープン（ R8 、5 m） RP-432Z-C、RP-122AZ-C
→RV-3150、TM-3100/4100シリーズ ¥20,000 ¥5,500 RP-008（TRC7F-OP）
DC ◎t RP-0181 RM12BPE-5S ⇔ M3×5（ D5UL 、5 m） RP-7400シリーズ→TM-3100/4100シリーズ ¥15,000 ¥3,300
二相信号
出力 DC ◎t RP-0182 RM12BPE-5S ⇔ オープン（ D5UL 、5 m） RP-7400シリーズ → RV-3150 ¥15,000 ¥3,300 －
DC ◎t RP-0184 RM12BPE-5S ⇔ フェルール端子（D5UL、5 m) RP-7400シリーズ→TM-4200/4300シリーズ ¥16,000 －
※TM-3100シリーズ、TM-5100、RV-3150、RP-100シリーズ、RP-5300シリーズ、PA-330Zは、販売終了品です。
ケーブル仕様
0.75×2 t VCTF 0.75×2 2芯キャプタイヤコード AC電源用0.75 mm2 R8 t 4対ツイスト、内3対シールドケーブル 2相＋ゼロマーク信号出力用
R6 t 3対ツイスト、内2対シールドケーブル 単相、2相信号出力用 RT7 t PVC 0.3×7芯 RP-5610Dシリーズ用 RP-1710/1720 シリーズ RP-1730/1740 シリーズ
※通常ケーブル長は、信号出力用は5 m、電源供給用は2.4 mです。標準外の信号ケーブル長は5 m単位で別途御見積りいたします。
◎ 印： 標準品で常時在庫している商品です。 ○印 ： 標準品ですが在庫切れする場合がある商品です。在庫切れしている場合の納期は1～2ヶ月です。
△ 印： 受注生産品です。納期は約1～4ヶ月です。 t 印 ： 送料が別途かかります。 注 ： ケーブルR6、R8の詳細はP.5をご参照ください。
お客様へのお願い ■ 輸出または国外へ持ち出す際のご注意
当社製品（役務を含む）を輸出または国外へ持出す場合は、外為法（外国為替及び外国貿易法）の規定により、リスト規制該当品であれば、経済産業大臣へ輸出許可申請の手続きを
行ってください。なお、非該当品であってもキャッチオール規制に該当する場合は、経済産業大臣へ輸出許可申請が必要となります。当社製品の該非判定書をお求めの際は、当社ホー
ムページの該非判定書発行依頼ページよりご依頼ください。お問い合わせは、最寄りの当社営業所または当社総務人事グループまでご連絡ください。
●記載事項は変更になる場合がありますので、ご注文の際はご確認ください。 注意 ●機器を正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。
●価格は変更になる場合がありますので、ご注文の際はご確認ください。
●代理店・販売店
〒220‒0012 神奈川県横浜市西区みなとみらい3‒3‒3 横浜コネクトスクエア12階
TEL（. 045）935‒3888
お客様相談室 フリーダイヤル 0120－388841
受付時間 ： 9:00～12:00／13:00～18:00（土・日・祝日を除く）
北 関 東（028）684‒2400 浜 松（053）462‒5611 九 州（092）432‒2335
埼 玉（048）474‒8311 中 部（0565）41‒3551 海 外（045）935-3918
首 都 圏（045）935-3838 関 西（06）6386‒3141
沼 津（055）988‒3738 広 島（082）246‒1777
ホームページアドレス https://www.onosokki.co.jp/
E‒mailアドレス webinfo@onosokki.co.jp
＊本カタログ記載の価格はすべて税抜き価格です。
CAT.NO.708-55 Printed in Japan（LI）'24.4月改訂
Page2

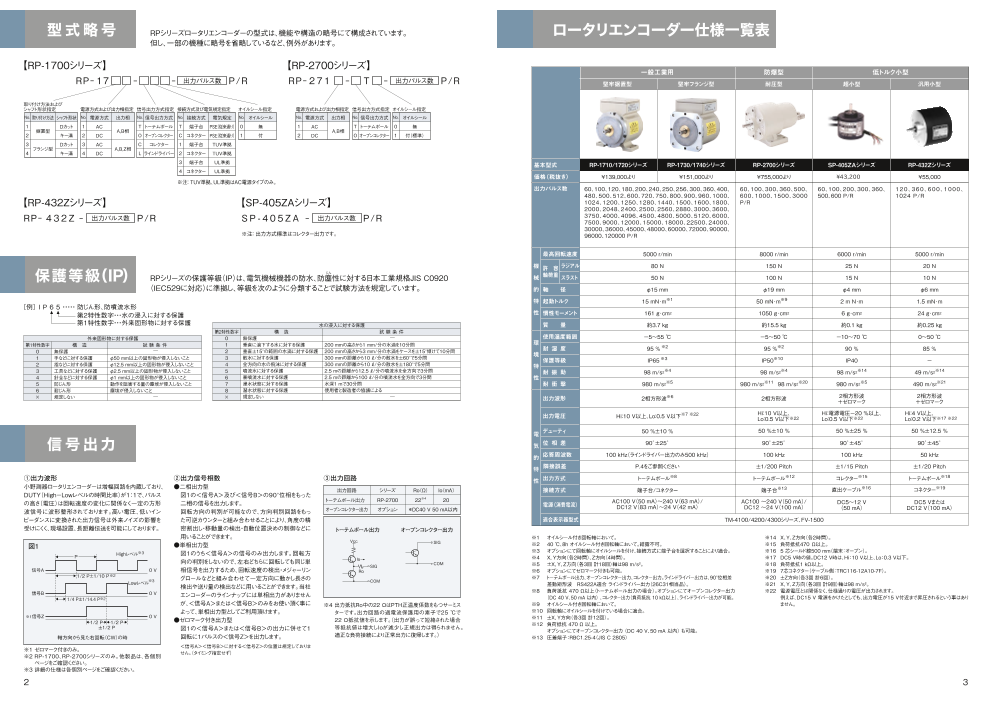

型式略号 RPシリーズロータリエンコーダーの型式は､機能や構造の略号にて構成されています｡ ロータリエンコーダー仕様一覧表
但し､一部の機種に略号を省略しているなど､例外があります｡
【RP-1700シリーズ】 【RP-2700シリーズ】
一般工業用 防爆型 低トルク小型
RP－ 17 － － 出力パルス数 P/R RP－ 2 7 1 － T － 出力パルス数 P/R 堅牢据置型 堅牢フランジ型 耐圧型 超小型 汎用小型
取り付け方法および
シャフト形状指定 電源方式および出力相指定 信号出力方式指定 接続方式及び電気規定指定 オイルシール指定 電源方式および出力相指定 信号出力方式指定 オイルシール指定
No. 取り付け方法 シャフト形状 No. 電源方式 出力相 No. 信号出力方式 No. 接続方式 電気規定 No. オイルシール No. 電源方式 出力相 No. 信号出力方式 No. オイルシール
1 Dカット 1 AC T トーテムポール T 端子台 PSE（従来通り） 0 無 1 AC T トーテムポール 0 無
据置型 A,B相 A,B相
2 キー溝 2 DC O オープンコレクター C コネクター PSE（従来通り） 1 付 2 DC O オープンコレクター 1 付（標準）
3 Dカット 3 AC C コレクター 1 端子台 TUV準拠
フランジ型 A,B,Z相
4 キー溝 4 DC L ラインドライバー 2 コネクター TUV準拠
3 端子台 UL準拠 基本型式 RP-1710/1720シリーズ RP-1730/1740シリーズ RP-2700シリーズ SP-405ZAシリーズ RP-432Zシリーズ
4 コネクター UL準拠
価格（税抜き） ￥139,000より ￥151,000より ￥755,000より ￥43,200 ￥55,000
※注： TUV準拠、UL準拠はAC電源タイプのみ。
出力パルス数 60､100､120､180､200､240､250､256､300､360､400､ 60､100､300､360､500､ 60､100､200､300､360､ 120､360､600､1000、
480､500､512､600､720､750､800､900､960､1000､ 600､1000､1500､3000 500､600 P/R 1024 P/R
【RP-432Zシリーズ】 【SP-405ZAシリーズ】 1024､1200､1250､1280､1440､1500､1600､1800､ P/R
2000､2048､2400､2500､2560､2880､3000､3600､
RP－ 4 3 2 Z － 出力パルス数 P/R SP - 4 0 5 Z A － 出力パルス数 P/R 3750､4000､4096､4500､4800､5000､5120､6000､
7500､9000､12000､15000､18000､22500､24000､
30000､36000､45000､48000､60000､72000､90000､
※注： 出力方式標準はコレクター出力です。 96000､120000 P/R
最高回転速度 5000 r/min 8000 r/min 6000 r/min 5000 r/min
機許 容 ラジアル 80 N 150 N 25 N 20 N
保護等級（IP） じん
RPシリーズの保護等級（IP）は、電気機械機器の防水、防塵性に対する日本工業規格JIS C0920 械軸荷重 スラスト 50 N 100 N 15 N 10 N
（IEC529に対応）に準拠し、等級を次のように分類することで試験方法を規定しています。 的軸 径 φ15 mm φ19 mm φ4 mm φ6 mm
特起動トルク 15 mN･m※1 50 mN･m※9 2 m N･m 1.5 mN･m
〔例〕 I P 6 5 ・・・・・ 防じん形、防噴流水形
第2特性数字・・・水の浸入に対する保護 性慣性モーメント 161 g･cm2 1050 g･cm2 6 g･cm2 24 g･cm2
第1特性数字・・・外来固形物に対する保護 水の浸入に対する保護 質 量 約3.7 kg 約15.5 kg 約0.1 kg 約0.25 kg
第2特性数字 構 造 試 験 条 件
外来固形物に対する保護 0 無保護 ̶ 使用温度範囲 －5～55 ℃ －5～50 ℃ －10～70 ℃ 0～50 ℃
第1特性数字 構 造 試 験 条 件 1 垂直に滴下する水に対する保護 200 mmの高さから1 mm/分の水滴を10分間 環
耐 湿 度 95 ％ ※2 95 ％※20 無保護 ̶ 2 垂直±15°の範囲の水滴に対する保護 200 mmの高さから3 mm/分の水滴をケースを±15°傾けて10分間 90 ％ 85 ％
1 手などに対する保護 φ50 mm以上の固形物が侵入しないこと 3 散水に対する保護 300 mmの距離から10 ℓ/分の散水を±60°で5分間 境
保護等級 IP65 ※3 IP50※10 IP40 －
2 指などに対する保護 φ12.5 mm以上の固形物が侵入しないこと 4 全方向の水の飛沫に対する保護 300 mmの距離から10 ℓ/分の散水を±180°で5分間 特
3 工具などに対する保護 φ2.5 mm以上の固形物が侵入しないこと 5 噴流水に対する保護 2.5 mの距離から12.5 ℓ/分の噴流水を全方向で3分間 耐 振 動 98 m/s2※4 98 m/s2※4 98 m/s2※14 49 m/s2※14
4 針金などに対する保護 φ1 mm以上の固形物が侵入しないこと 6 暴噴流水に対する保護 2.5 mの距離から100 ℓ/分の噴流水を全方向で3分間 性
5 防じん形 動作を阻害する量の塵埃が侵入しないこと 7 浸水状態に対する保護 水深1 mで30分間 耐 衝 撃 980 m/s2※5 980 m/s2※11 98 m/s2※20 980 m/s2※5 490 m/s2※21
6 耐じん形 塵埃が侵入しないこと 8 潜水状態に対する保護 使用者と製造者の協議による
× 規定しない ̶ × 規定しない ̶ 出力波形 2相方形波※6 2相方形波 2相方形波 2相方形波
＋ゼロマーク ＋ゼロマーク
出力電圧 H：i 10 V以上、Lo：0.5 V以下※7 ※22 H：i 10 V以上、 H：i 電源電圧－20 ％以上、 H：i 4 V以上、
Lo：0.5 V以下※22 Lo：0.5 V以下※22 Lo：0.2 V以下※17 ※22
電デューティ 50 ％±10 ％ 50 ％±10 ％ 50 ％±25 ％ 50 ％±12.5 ％
信号出力 気位 相 差 90ﾟ±25ﾟ 90ﾟ±25ﾟ 90ﾟ±45ﾟ 90ﾟ±45ﾟ
的応答周波数 100 kH（z ラインドライバー出力のみ500 kHz） 100 kHz 100 kHz 50 kHz
特隣接誤差 P.4をご参照ください ±1/200 Pitch ±1/15 Pitch ±1/20 Pitch
①出力波形 ②出力信号相数 ③出力回路 性出力方式 トーテムポール※8 トーテムポール※12 コレクター※15 トーテムポール※18
小野測器ロータリエンコーダーは増幅回路を内蔵しており、 ●二相出力型 出力回路 シリーズ Ro（Ω） lo（mA） 接続方式 端子台/コネクター 端子台※13 直出ケーブル※16 コネクター※19
DUTY（High－Lowレベルの時間比率）が1：1で、パルス 図1の＜信号A＞及び＜信号B＞の90°位相をもった
の高さ（電圧）は回転速度の変化に関係なく一定の方形 二相の信号を出力します。 トーテムポール出力 RP-2700 22※4 20
電源（消費電流） AC100 V（50 mA）～240 V（63 mA）/ AC100 ～240 V（50 mA）/ DC5～12 V DC5 Vまたは
DC12 V（83 mA）～24 V（42 mA） DC12 ～24 V（100 mA）
波信号に波形整形されております。高い電圧、低いイン 回転方向の判別が可能なので、方向判別回路をもっ オープンコレクター出力 オプション ＊DC40 V 50 mA以内 （50 mA） DC12 V（100 mA）
ピーダンスに変換された出力信号は外来ノイズの影響を た可逆カウンターと組み合わせることにより、角度の精 適合表示器型式 TM-4100/4200/4300シリーズ、FV-1500
受けにくく、現場設置、長距離伝送を可能にしております。 密割出し・移動量の検出・自動位置決めの制御などに トーテムポール出力 オープンコレクター出力
用いることができます。 ※1 オイルシール付き回転軸において。 ※14 X、Y、Z方向（各2時間）。
Vcc
●単相出力型 SIG
図1 ※2 40 ℃、8h オイルシール付き回転軸において。結露不可。 ※15 負荷抵抗470 Ω以上。
P Highレベル※3 図1のうち＜信号A＞の信号のみ出力します。回転方 ※3 オプションにて回転軸にオイルシールを付け、接続方式に端子台を選択することにより適合。 ※16 5 芯シールド線500 mm（端末：オープン）。
※4 X，Y方向（各2時間）、Z方向（4時間）。 ※17 DC5 V時の値。DC12 V時は、Hi：10 V以上、Lo：0.3 V以下。
向の判別をしないので、左右どちらに回転しても同じ単 Io
SIG COM ※5 ±X，Y，Z方向（各3回 計18回）軸は98 m/s²。 ※18 負荷抵抗1 kΩ以上。
信号A 0 V 相信号を出力するため、回転速度の検出・メジャーリン Ro ※6 オプションにてゼロマーク付きも可能。 ※19 7芯コネクター（ケーブル側：TRC116-12A10-7F）。
1/2 P±1/10 P※2 ※7 トーテムポール出力、オープンコレクター出力、コレクター出力。ラインドライバー出力は、90°位相差 ※２０ ±Z方向（各3回 計6回）。
Lowレベル※3
グロールなどと組み合わせて一定方向に動かし長さの COM
検出や送り量の検出などに用いることができます。当社 差動矩形波 RS422A適合 ラインドライバー出力（26C31相当品）。 ※２1 X，Y，Z方向（各3回 計9回）軸は98 m/s²。
信号B 0 V ※8 負荷抵抗 470 Ω以上（トーテムポール出力の場合）。オプションにてオープンコレクター出力 ※２2 電源電圧とは関係なく、仕様通りの電圧が出力されます。
エンコーダーのラインナップには単相出力がありません
1/4 P±1/14.4 P※2 （DC 40 V、50 mA 以内） 、コレクター出力（負荷抵抗 10 kΩ以上）、ラインドライバー出力が可能。 例えば、DC15 V 電源をかけたとしても、出力電圧が15 V付近まで昇圧されるという事はあり
が、＜信号A＞または＜信号B＞のみをお使い頂く事に ※4 出力抵抗Ro中の22 ΩはPTH正温度係数をもつサーミス ※9 オイルシール付き回転軸において。 ません。
よって、単相出力型としてご利用頂けます。 ターです。出力回路の過電流保護用の素子で25 ℃で ※10 回転軸にオイルシールを付けている場合に適合。
※1信号Z 0 V
1/2 P 1/2 P ●ゼロマーク付き出力型 22 Ω抵抗値を示します。（出力が誤って短絡された場合 ※11 ±X，Y方向（各3回 計12回） 。
±1/2 P 図1の＜信号A＞または＜信号B＞の出力に併せて1 等抵抗値は増大しloが減少し正規出力は得られません。 ※12 負荷抵抗 470 Ω 以上。
オプションにてオープンコレクター出力（ DC 40 V、50 mA 以内） も可能。
軸方向から見た右回転（CW）の時 回転に1パルスの＜信号Z＞を出力します。 適正な負荷接続により正常出力に復帰します。） ※13 圧着端子：RBC1.25-4（JIS C 2805）
※1 ゼロマーク付きのみ。 ＜信号A＞＜信号B＞に対する＜信号Z＞の位置は規定しておりま
※2 RP-1700、RP-2700シリーズのみ。他製品は、各個別 せん。（タイミング指定せず）
ページをご確認ください。
※3 詳細の仕様は各個別ページをご確認ください。
2 3
Page3

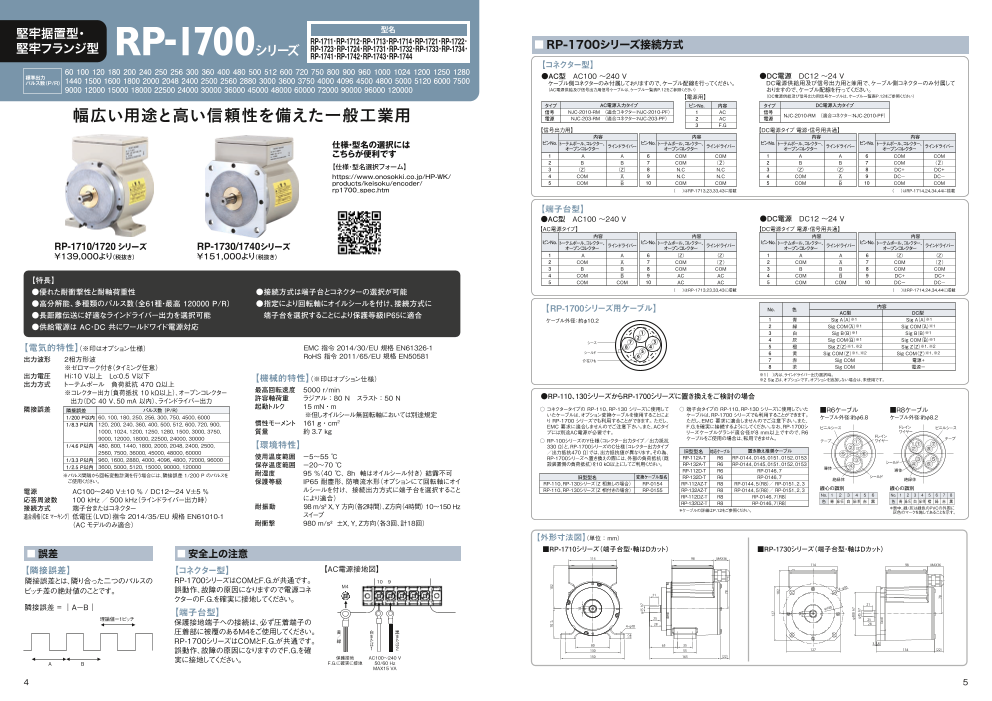

堅牢据置型・ 型名
堅牢フランジ型 RP-1700 RP-1711・RP-1712・RP-1713・RP-1714・RP-1721・RP-1722・
シリーズ RP-1723・RP-1724・RP-1731・RP-1732・RP-1733・RP-1734・ ■RP-1700シリーズ接続方式
RP-1741・RP-1742・RP-1743・RP-1744
【コネクター型】
60 100 120 180 200 240 250 256 300 360 400 480 500 512 600 720 750 800 900 960 1000 1024 1200 1250 1280
標準出力 ●AC型 AC100 ～240 V ●DC電源 DC12 ～24 V
パルス数（P/R） 1440 1500 1600 1800 2000 2048 2400 2500 2560 2880 3000 3600 3750 4000 4096 4500 4800 5000 5120 6000 7500 ケーブル側コネクターのみ付属しておりますので、ケーブル配線を行ってください。 DC電源供給用及び信号出力用と兼用で、ケーブル側コネクターのみ付属して
9000 12000 15000 18000 22500 24000 30000 36000 45000 48000 60000 72000 90000 96000 120000 （AC電源供給及び信号出力用信号ケーブルは、ケーブル一覧表P.12をご参照ください） おりますので、ケーブル配線を行ってください。
【電源用】 （DC電源供給及び信号出力用信号ケーブルは、ケーブル一覧表P.12をご参照ください）
タイプ AC電源入力タイプ ピンNo. 内容 タイプ DC電源入力タイプ
幅広い用途と高い信頼性を備えた一般工業用 信号 NJC-2010-RM （適合コネクター：NJC-2010-PF） 1 AC 信号
電源 NJC-203-RM （適合コネクター：NJC-203-PF） 2 AC NJC-2010-RM （適合コネクター：NJC-2010-PF）
電源
3 F.G
【信号出力用】 【DC電源タイプ 電源・信号用共通】
内容 内容 内容 内容
仕様・型名の選択には ピンNo. トーテムポール、コレクター、 ピンNo. トーテムポール 、 ピンNo. コレクター、 ピンNo. ール、コレクター、
オープンコレクター ラインドライバー 、コレクター
オープンコレクター ラインドライバー トーテムポール、
オープンコレクター ラインドライバー トーテムポ
オープンコレクター ラインドライバー
こちらが便利です 1 A A 6 COM COM 1 A A 6 COM COM
2 B B 7 COM （
【仕様・型名選択フォーム】 Z ） 2 B B 7 COM （ Z ）
3 （Z） （Z） 8 N.C N.C 3 （Z） （Z） 8 DC+ DC+
https://www.onosokki.co.jp/HP-WK/ 4 COM A 9 N.C N.C 4 COM A 9 DC－ DC－
products/keisoku/encoder/ 5 COM B 10 COM COM 5 COM B 10 COM COM
rp1700_spec.htm （ ）はRP-1713,23,33,43に搭載 （ ）はRP-1714,24,34,44に搭載
【端子台型】
●AC型 AC100 ～240 V ●DC電源 DC12 ～24 V
【AC電源タイプ】 【DC電源タイプ 電源・信号用共通】
内容 内容 内容 内容
RP-1710/1720 ピンNo.
シリーズ RP-1730/1740シリーズ トーテムポール、コレクター、 ピンNo. トーテムポール、コレクター、 ピンNo. トーテムポール、コレクター、 ピンNo.
オープンコレクター ラインドライバー オープンコレクター ラインドライバー オープンコレクター ラインドライバー トーテムポール、コレクター、
オープンコレクター ラインドライバー
￥139,000より（税抜き） ￥151,000より（税抜き） 1 A A 6 （Z） （Z） 1 A A 6 （Z） （Z）
2 COM A 7 COM （ Z ） 2 COM A 7 COM （ Z ）
3 B B 8 COM COM 3 B B 8 COM COM
4 COM B 9 AC AC 4 COM B 9 DC+ DC+
【特長】 5 COM COM 10 AC AC 5 COM COM 10 DC－ DC－
●優れた耐衝撃性と耐軸荷重性 ●接続方式は端子台とコネクターの選択が可能 （ ）はRP-1713,23,33,43に搭載 （ ）はRP-1714,24,34,44に搭載
●高分解能、多種類のパルス数（全61種・最高 120000 P/R） ●指定により回転軸にオイルシールを付け、接続方式に 【RP-1700シリーズ用ケーブル】 No. 色 内容
●長距離伝送に好適なラインドライバー出力を選択可能 端子台を選択することにより保護等級IP65に適合 AC型 DC型
ケーブル外径：約φ10.2 1 青 Sig A（A）※1 Sig A（A）※1
●供給電源は AC・DC 共にワールドワイド電源対応 2 緑 Sig COM（A）※1 Sig COM（A）※1
① 3 白 Sig B（B）※1 Sig B（B）※1
② 4
シース ⑦ ③ 灰 Sig COM（B）※1 Sig COM（B）※1
【電気的特性】（※印はオプション仕様） EMC 指令 2014/30/EU 規格 EN61326-1 ⑧ ④ 5 橙 Sig Z（Z）※1、※２ Sig Z（Z）※1、※２
シールド ⑤
出力波形 2相方形波 RoHS 指令 2011/65/EU 規格 EN50581 ⑥ 6 黄 Sig COM（Z）※1、※２ Sig COM（Z）※1、※２
介在ひも 7 赤 Sig COM 電源+
※ゼロマーク付き（タイミング任意） 8 茶 Sig COM 電源－
出力電圧 H：i 10 V以上 Lo：0.5 V以下 【機械的特性】 ※1（ ）内は、ラインドライバー出力選択時。
（※印はオプション仕様） ※2 Sig Zは、オプションです。オプションを追加しない場合は、未使用です。
出力方式 トーテムポール 負荷抵抗 470 Ω以上
※コレクター出力（負荷抵抗 10 kΩ以上）、オープンコレクター 最高回転速度 5000 r/min
●RP-110、130シリーズからRP-1700シリーズに置き換えをご検討の場合
出力（DC 40 V、50 mA 以内）、ラインドライバー出力 許容軸荷重 ラジアル：80 N スラスト：50 N
隣接誤差 起動トルク 15 mN・m
隣接誤差 パルス数（ P/R） ○ コネクタータイプの RP-110、RP-130 シリーズに使用して ○ 端子台タイプの RP-110、RP-130 シリーズに使用していた ■R6ケーブル ■R8ケーブル
1/200 P以内 60, 100, 180, 250, 256, 300, 750, 4500, 6000 ※但しオイルシール無回転軸においては別途規定 いたケーブルは、オプション変換ケーブルを使用することによ ケーブルは、RP-1700 シリーズでも利用することができます。
り RP-1700 シリーズでも利用することができます。 ただし、 ただし、EMC 要求に適合しませんのでご注意下さい。また、 ケーブル外径：約φ6.8 ケーブル外径：約φ8.2
1/8.3 P以内 120, 200, 240, 360, 400, 500, 512, 600, 720, 900, 慣性モーメント 161 g・cm2 EMC 要求に適合しませんのでご注意下さい。また、ACタイ F.G.を確実に接続するようにしてください。なお、RP-1700シ ビニルシース ドレイン ビニルシース
1000, 1024, 1200, 1250, 1280, 1500, 3000, 3750, 質量 約 3.7 kg プには別途AC電源が必要です。 リーズケーブルグランド適合径が8 mm以上ですので、R6 ワイヤー
9000, 12000, 18000, 22500, 24000, 30000 ドレイン
○ RP-100シリーズのY仕様（コレクター出力タイプ／出力抵抗 ケーブルをご使用の場合は、転用できません。 テープ 1 ワイヤー テープ
1/4.6 P以内 480, 800, 1440, 1800, 2000, 2048, 2400, 2500, 【環境特性】 330 Ω）と、RP-1700シリーズのC仕様（コレクター出力タイプ 1 7
2 2 8
2560, 7500, 36000, 45000, 48000, 60000 ／出力抵抗470 Ω）では、出力抵抗値が異なります。その為、 旧型型名 対応ケーブル 置き換え推奨ケーブル 5 6
1/3.3 P以内 960, 1600, 2880, 4000, 4096, 4800, 72000, 96000 使用温度範囲 －5～55 ℃ RP-1700シリーズへ置き換えの際には、外部の負荷抵抗（既 RP-112A-T R6 RP-0144、0145、0151、0152、0153 3 3 5
1/2.5 P以内 3600, 5000, 5120, 15000, 90000, 120000 保存温度範囲 －20～70 ℃ 設装置側の負荷抵抗）を10 kΩ以上にしてご利用ください。 RP-132A-T R6 RP-0144、0145、0151、0152、0153 シールド
RP-112D-T R6 RP-0146、7 導体 4 4 6
導体
※パルス間隔から回転変動計測を行う場合には、隣接誤差 1/200 P のパルスを 耐湿度 95 ％（40 ℃、 8h 軸はオイルシール付き） 結露不可
旧型型名 変換ケーブル型名 RP-132D-T R6 RP-0146、7 シールド
ご使用ください。 保護等級 IP65 耐塵形、防噴流水形（オプションにて回転軸にオイ 絶縁体 絶縁体
RP-110、RP-130シリーズ（Z 相無しの場合） RP-0154 RP-112AZ-T R8 RP-0144、5（R8）／ RP-0151、2、3
電源 AC100～240 V±10 % / DC12～24 V±5 % ルシールを付け、接続出力方式に端子台を選択すること RP-110、RP-130シリーズ（Z 相付きの場合） RP-0155 RP-132AZ-T R8 RP-0144、5（R8）／ RP-0151、2、3 線心の識別 線心の識別
応答周波数 100 kHz ／ 500 kHz（ラインドライバー出力時） により適合） RP-112DZ-T R8 RP-0146、7（R8） No. 1 2 3 4 5 6 No. 1 2 3 4 5 6 7 8
RP-132DZ-T R8 RP-0146、7（R8） 色 青 緑/灰 白 緑/茶 赤 黒 色 青 緑/灰 白 緑/茶 橙 緑 赤 黒
接続方式 端子台またはコネクター 耐振動 98 m/s² X，Y 方向（各2時間）、Z方向（4時間） 10～150 Hz
＊ケーブルの詳細はP.12をご参照ください。 ＊表中、緑/灰は緑色のPVCの外周に
灰色のマークを施してあることを示す。
適合規格（CE マーキング） 低電圧（LVD）指令 2014/35/EU 規格 EN61010-1 スイープ
（ACモデルのみ適合） 耐衝撃 980 m/s² ±X，Y，Z方向（各3回、計18回）
【外形寸法図】（単位：mm）
■誤差 ■安全上の注意 ■RP-1710シリーズ（端子台型・軸はDカット） ■RP-1730シリーズ（端子台型・軸はDカット）
114 98 MAX36
114 98 MAX36
【隣接誤差】 【コネクター型】 【AC電源接地図】
隣接誤差とは、隣り合った二つのパルスの RP-1700シリーズはCOMとF.G.が共通です。 10 9
なりますので電源コネ M4
ピッチ差の絶対値のことです。 誤動作、故障の原因に 4 -φ10
21
クターのF.G.を確実に接地してください。
隣接誤差 = ｜A－B｜ 21
【端子台型】 φ140
理論値＝1ピッチ 25
保護接地端子への接続は、必ず圧着端子の 25
28 28
4-φ10
圧着部に被覆のあるＭ４をご使用してください。 黄 白 黒
／ ま ま
RP-1700シリーズはCOMとF.G.が共通です。 緑 た た
は は 80 65 35 3 8
誤動作、故障の原因になりますのでF.G.を確 １ ２ 130 55 127 134 （22）
実に接地してください。 保護接地 AC100～240 V 150 165 （22）
A B F.G.に確実に接地 50/60 Hz
MAX15 VA
4 5
70＋0－0.2 102
14
12
φ15 h7
78
127
102
14
φ100 h7
φ15 h7
78
Page4
型
耐圧防爆型 RP-2700 名 超 小 型 SP-405ZA 標準出力 60 100 200 300
パルス数（P/R）
シリーズ 360 500 600
シリーズ RP-2711・RP-2712
標準出力
パルス数（P/R） 60 100 300 360 500 600 1000 1500 3000
装置組み込みに好適な超小型シャフトタイプ
【外形寸法図】（単位：mm） 17 30
防爆地域でのご使用に役立ちます 6-Ｍ3深6 12 5
12
0ﾟ 90ﾟ
φ2
8 【特長】
検定合格番号 第T68417号 ●外径 φ38、質量約100 gの超小型・軽量
●2相方形波＋ゼロマーク信号を出力
90ﾟ ●7種類の豊富な出力パルス数
120ﾟ
45ﾟ
φ4.2シールドケーブル 5.5
Ｌ＝1000
\43,200(税抜き）
【電気的特性】 【機械的特性】 【信号接続】
出力波形 2相方形波＋ゼロマーク（タイミング任意） 最高回転速度 6000 r/min 緑 白 黄 シールド 赤 黒
出力電圧 H：i 電源電圧－20 ％以上 許容軸荷重 ラジアル：25 N スラスト：15 N 信号1 信号2 信号Z ケース 5～12 V 0 V
Lo：0.5 V以下 起動トルク 2 mN・m
￥755,000より（税抜き） 出力方式 コレクター 負荷抵抗10 kΩ以上 慣性モーメント 6 g・cm2 【出力波形】 【出力回路】
隣接誤差 ±1/15 P 質量 約0.1 kg P 供給電源－20 % ・コレクター出力
電源 DC5～12 V±10 ％、50 mA 信号1 5 V～12 V
【特長】 1/2 P±1/4 P
応答周波数 100 kHz 【環境特性】 2.2 kΩ
接続方式 直出ケーブル1 m（端末：オープン） 使用温度範囲 －10～70 ℃ 信号2 0.5 V以下 出力
●爆発等級d2G4を満足する本格的な耐圧防爆型 ●供給電源はAC型とDC型と選択が可能 1/4 P±1/8 P
（検定合格第T68417号） ●現場設置・長距離伝送に好適 保存温度範囲 －20～80 ℃
信号Z
耐湿度 90 ％ 結露不可 P±1/2 P （タイミング任意） コモン
●内部に爆発性ガスが進入し、内部で点火爆発しても筺体は 保護等級 IP40 軸方向から見た右回転（CW）の時
（反転出力図は省略）
爆発圧力に耐え、且つ周囲の爆圧性ガスへの引火を防ぐ構造 耐振動 98 m/s² X，Y，Z方向（各2時間）
耐衝撃 980 m/s² ±X，Y，Z方向（各3回、計18回）、軸は98 m/s²
【電気的特性】（※印はオプション仕様） 【環境特性】
出力波形 2相方形波 使用温度範囲 －5～50 ℃
出力電圧 H：i 10 V以上 Lo：0.5 V以下 保存温度範囲 －20～70 ℃ 汎用小型 標準出力
パルス数（P/R） 120 360 600 1000 1024
出力方式 トーテムポール 負荷抵抗470 Ω以上 耐湿度 95 ％（40 ℃、8h 軸はオイルシール付き） 結露不可 RP-432Zシリーズ
※オープンコレクター：DC40 V、50 mA以内 保護等級 IP50（軸はオイルシール付き）
信号精度 隣接誤差：±1/200 P 累積誤差：±1/5 P以内 耐振動 98 m/s2 X/Y各方向（各120分） Z方向（240分）
電源 AC100～240 V±10 ％、50 mAまたは 10～55 Hzスイープ
DC12～24 V±5 ％、100 mA 耐衝撃 980 m/s2 X/Y各±両方向（4方向各3回、合計12回） 幅広い用途に使用可能な汎用機
応答周波数 100 kHz 正弦半波 作用時間6 ms
接続方式 端子台 98 m/s2 Z±両方向（2方向各3回、合計6回） 【外形寸法図】（単位：mm）
圧着端子：RBC 1.25-4（JIS C 2805） 正弦半波 作用時間11 ms 【特長】
レセプタクル
ＴＲＣ１１６－２１Ａ１０－７Ｍ ●幅広い用途にご使用できる汎用機
【機械的特性】 ●小型化・標準化で低価格を実現
最高回転速度 8000 r/min ※防爆規格適合品（日本国内専用）
※ プラグ
許容軸荷重 ラジアル：150 N スラスト：100 N 日本国外の防爆規格には準じていません ＴＲＣ１１６－１２Ａ１０－７Ｆ ●電源は、DC5 V/DC12 Vの何れも動
10 12
起動トルク 50 mN・m（オイルシール付き） （47） 57 5 16 作可能
外観および部品の改造等は行わないでください。
質量 約15.5 kg 改造等が行われた場合は耐圧防爆構造は一切保証されません。 ●出力信号の接続は使いやすいコネク
ター方式
5.5 ●2相方形波＋ゼロマーク信号を出力
【外形寸法図】（単位：mm） 6-六角穴付ボルト 端子箱蓋
（M6L20,SW付） 2-ケーブルグランド （ケーブル配線時取外し） ￥55,000（税抜き） コネクター ３－Ｍ４深７
DC電源仕様時ブラインドプラグ取付 （DC電源使用時は1ヶ）
ケーブルグランド端末 44
ネジ径G1/2
41
39 【電気的特性】 【機械的特性】 【信号接続】
44 出力波形 2相方形波＋ゼロマーク（タイミング任意） 最高回転速度 5000 r/min A B C D E F G
出力電圧 5 V電源使用時… H：i 4 V以上 許容軸荷重 ラジアル：20 N スラスト：10 N 信号1 信号2 信号Z コモン 5 Vまたは12 V コモン ケース
Lo：0.2 V以下 起動トルク 1.5 mN・m
4-φ13
取付穴 接地端子M4 12 V電源使用時… H：i 10 V以上 慣性モーメント 24 g・cm2 【出力波形】 【出力回路】
Lo：0.3 V以下 質量 約0.25 kg P ・トーテムポール出力
出力方式 トーテムポール 負荷抵抗1 kΩ以上 DC5 Vまたは
信号1 DC12 V
隣接誤差 ±1/20 P 【環境特性】 1/2 P±1/8 P
47 Ω
150 22 電源 DC5 V±5 ％、100 mAまたは
190 80 120 使用温度範囲 0～50 ℃ 信号2
1/4 P±1/8 P
220 120 DC12 V±5 ％、100 mA 出力
保存温度範囲 －20～80 ℃ 47 Ω
（90） 278 応答周波数 50 kHz 信号Z
耐湿度 85 ％（40 ℃、8h） 結露不可 P±1/2 P （タイミング任意）
接続方式 7芯コネクター コモン
耐振動 49 m/s² X，Y，Z方向（各2時間） 軸方向から見た右回転（CW）の時
（ケーブル側：TRC116-12A10-7F） 耐衝撃 490 m/s² X，Y，Z方向（各3回、計9回）、軸は98 m/s²
6 7
25
六角二面幅
30
25
18
φ
110 +0 19 h7-0.2
φ190
90ﾟ
φ38
φ20h8
φ4h6
φ50
φ６ｈ７
φ２５ｈ８
φ70
Page5
ローラーエンコーダー RP-7400 標準出力
パルス数（P/R） 120 200 1200
シリーズ デジタル回転計 TM-4000シリーズ
●高精度、高応答、広範囲の回転速度計測を実現 ●接続する外部機器やセンサーに合わせて入力形式を選択し、アナログ出力やコ
走行体のラインスピードや長さが簡単に計測可能 ●有機ELディスプレイの採用ではっきり見える ンパレーター出力、DC電源など、さまざまな機能を組み合わせてカスタマイズする
●オプション機能としてEthernet通信に対応 ことが可能
※詳細は当社ホームページをご参照ください。
【外形寸法図】（単位：mm）
103 TM-4100シリーズ デジタル回転計 【共通仕様】
M4深8 1ch入力タイプ、
従来機種（TM-3100シリーズ） 表示器 有機EL ディスプレイ
との互換性を維持 検出器用電源 出力電圧 DC12 V ± 10 ％
最大出力電流 【TM-4100】 100 mA
ヒロセ電機
型名：RM12BRB-5PH 54 【TM-4200】 2ch合計 180 mA
63
.66
∅
2-∅10H7 【TM-4300】 180 mA
【電気的特性】 電源 AC電源モデル AC100 ～ 240 V ± 10 %、50/60 Hz、30 VA max
TM-4110（表示専用、AC電源） DC電源モデル DC12 ～ 24 V ± 5 %、1.25 A max、15 W max
120、200 P/R 入力ch数 1ch ¥53,000（税抜き） 適合規格 低電圧指令 2014/35/EU 規格 EN 61010-1
￥130,000（税抜き） 入力増幅形式 AC/DC から選択
105 AC 増幅部 正弦波入力 0.2 ～ 30 Vrms （CEマーキング） EMC 指令 2014/30/EU 規格 EN 61326-1
1200 P/R 20 118 RoHS 指令 2011/65/EU 規格 EN IEC 63000
￥142,000 方形波入力 0.6 ～ 42 Vp-p
（税抜き） （180）
入力周波数 1 Hz ～ 100 kHz 適合規格 FCC part 15B
DC 増幅部 入力信号 パルス幅4 μs 以上の方形波 （FCC/Canada） ICES-003（A）/NMB-003（A）
【特長】 ●パルス数は 120、200、1200 P/R より選択可能 ●オプションでエミッター出力を選択可能 入力電圧範囲 Hi：+4 ～ +30 V / Lo：‒1 ～ +1 V 使用温度/湿度 0～50 ℃ /30～80 %RH（結露なきこと）
質量 約340 g（ TM-4110）
●出力方式は４種類（標準はトーテムポール出力） ●オプションでオープンコレクターを選択可能 入力周波数 0.05 Hz ～ 100 kHz
約400 g（ TM-4270/TM-4370）
●オプションでコレクター出力を選択可能 時間計測時 10 ms ～ 3600 s
計測精度 表示値×（ ±0.01 ％ ） ± 1カウント以内（小数点を除くカウント値） 付属品 【TM-4100】 取付金具×1セット（2個）、取扱説明書×1式
計測時間 1 ms + 1周期時間以内 【TM-4200/4300】 Dスロット用コネクター（フェニックスコンタクト製
【電気的特性】 【機械的特性】 FMC1,5/10-ST-3,5 1952348）×1（Dスロットに装着済み）、
出力パルス数 速度用：120、1200 速度範囲 0～600 m/min 取付金具×1セット（2個）、取扱説明書×1式
測長用：200 ※速度範囲は測定対象物の条件によって変化します TM-4200シリーズ 2チャンネルデジタル回転計 コンパレーター出力※ １メーク接点出力 × ３（COMP1/COMP2/COMP3）
出力波形 2相矩形波 測定単位 120 P/R ： 0.1 m/min （オプション） ・個別に判定条件を設定可能
デューティ比 50 ± 25 % 1200 P/R： 0.01 m/min 回転速度差・速度比測定 最大接点容量 DC：30 V/1 A AC：250 V/1 A
位相差 90 ± 45° 200 P/R ： 1 mm 出力更新時間 約 10 ms
出力電圧 Hi：10 V以上 ローラー材質 芯金 ： アルミニウム ※TM-4140/4141/4270/4730は標準搭載
（DC12 V供給時） Lo：0.5 V以下 ゴム ： ウレタン焼き付け（硬度A90）
出力方式 トーテムポール出力（負荷抵抗470 Ω以上） ローラー周長 200 mm
※オプション RP-0701：エミッター出力 許容軸荷重 ラジアル：20 N 【電気的特性】
RP-0702：コレクター出力 起動トルク 1 mN・m 入力ch数 2ch、1ch（2相）
RP-0703：オープンコレクター出力 慣性モーメント 0.6 kg・cm2 入力増幅形式 AC/DC から選択 TM-4270 ¥158,000（税抜き）
電源電圧 / 消費電流 DC12 V±5 % / 100 mA以下（DC12 V供給時） 耐振動 19.6 m/s² X，Y，Z 方向（各150分） AC 増幅部 正弦波入力 0.2 ～ 30 Vrms
10～150 Hzスイープ、20 サイクル 方形波入力 0.6 ～ 42 Vp-p
【環境特性】 耐衝撃 196 m/s² ±X，Y，Z方向（各3回、計18回） 入力周波数 1 Hz ～ 100 kHz
使用温度範囲 0～50 ℃（氷結・結露不可） 取付穴（位置） φ10 mm × 2 間隔 20 mm 【外形寸法図】（単位：mm）
保存温度範囲 －10～65 ℃（氷結・結露不可） オプション RP-0701/0702/0703 ： 各¥22,000（税抜き） DC 増幅部 入力信号 パルス幅4 μs 以上の方形波
耐湿度 35 ～ 93 %RH以下（氷結・結露不可） RP-0181（5 m） 端末圧着端子（M3） ： ¥15,000（税抜き） 入力電圧範囲 Hi：+4 ～ +30 V / Lo：‒1 ～ +1 V
保護等級 IP40（ケーブル RP-0181/0182 使用時） （10 m）端末圧着端子（M3） ： ¥18,300（税抜き） 入力周波数 0.05 Hz ～ 100 kHz
質量 約400 g RP-0182（5 m） 端末オープン ： ¥15,000（税抜き） 計測精度 単CH（CH-A またはCH-B） 表示値×（± 0.01 ％）± 1カウント以内（小数点を除くカウント値） 92 0 +0.8
付属品 取扱説明書： 1部 （10 m） 端末オープン ： ¥18,300（税抜き） B/A または（B-A）/A 2 ×（単CH の計測精度）
コネクター ： 1個（RM12BPE-5S、ヒロセ電機株式会社製） RP-0184（5 m） 端末フェルール端子 ： ¥16,000（税抜き） B-A ±（CH-B 計測精度）±（CH-A 計測精度） PANEL CUTOUT DIMENSIONS
適合規格（CE マーキング） EMC 指令 2014/30/EU 規格 EN61326-1 ※RP-0181 / 0182 10 mは受注生産品です。 計測時間 1 ms + 1周期時間以内
RoHS 指令 2011/65/EU 規格 EN50581 ※ケーブルの詳細はP.12をご参照ください。
※ RP-7400 1200 P/RとFV-1500の組み合わせで移動速度（m/min）を計測する場合は、単位をUSERにしてご使用ください。 TM-4300シリーズ リバーシブルカウンター 11.3 122 14
91 PANEL THICK MAX 5
※ローラーエンコーダー（測長計測）は設置状況やローラーのスリップ、ローラー磨耗などにより計測値に累積誤差が発生いたします。 7桁表示の積算・加減算カウンター
TM-4300シリーズリバーシブルカウンターには、補正機能がありますので、ローラーの磨耗などによる外周誤差を補正することができます。 REAR VIEW
用途例
●ライン速度の測定 ●回転速度差・比の測定
【電気的特性】
ベルトコンベアなどのラインスピードをm/min単位で計測します。 鋼板の伸び率、圧下率を計測します。 96
入力ch数 1ch（2相）
入力増幅形式 DC TM-4370 ¥158,000（税抜き）
DC 増幅部 入力信号 パルス幅4 μs 以上の方形波（ローパスフィルターがOFF のとき） ※背面コネクターの構成は、搭載するオプションカードの仕様によって異なります。
RP-7400シリーズ RP-7400シリーズ 入力電圧範囲 Hi：+4 ～ +30 V / Lo：‒1 ～ +1 V
ローラーエンコーダーA ローラーエンコーダーB TM-4２00シリーズ 入力周波数 DC ～ 100 kHz
計数範囲
TM-4100シリーズ 0 ～ ±2,000,000,000
（内蔵カウンター）
逓倍 × 1/ × 2/ × 4
オフセット機能 0 ～± 9,999,999
RP-7400シリーズ
ローラーエンコーダー 送りロール 計数方向切替機能 ＋/－
圧延機 巻き取りロール
パルスファクター 0.00001 × 10E－3 ～ 9.99999 × 10E+3 EU/Pulse
8 9
23
30 10
35.5
10 10
47
45 0 +0.6
48 44.6
Page6
高速F/Vコンバーター FV-1500 システム構成例
●低速から高速まで広範囲な計測 ●急減速追従機能
（0.2 Hz～320 kHz） ●過渡的な変動成分の解析に中心周波数自動追従
●信号の1周期ごとに高速変換 機能（オプション）
適合規格（CE マーキング） 低電圧（LDV）指令 2014/35/EU 規格 【環境特性】
EN61010-1 使用温度範囲 0～40 ℃ ■フィルム・鋼板・紙の巻き取り長さの測定
EMC指令 2014/30/EU 規格 EN61326-1 耐湿度 5～80 ％（結露不可）
RoHS指令 2011/65/EU 規格 EN50581 質量 約1 kg
￥220,000（税抜き） アナログ出力ローパスフィルター OFF/3 Hz/10 Hz/1 kHz 切り替え 付属品 専用ACアダプター（ACアダプター PS-P20023A、
アナログ出力端子 BNC（C02型）（ 電圧出力）または、端子台 完成ケーブル VM1072-VM1700 2 m）×1、取扱 TM-4300シリーズ FV-1500
（フェニックスコンタクト MC1,5/6-STF-3,81） 説明書×1、コネクター（MC1.5/6-STF-3.81）× 1 リバーシブルカウンター F/Vコンバーター
【電気的特性】 （電流出力）切り替え （本体に装着済み） アナログ アナログ
オプション 中心周波数自動追従機能（FV-0151） 出力 出力
応答性 入力周波数の1周期時間＋3.5 μs以内 表示 蛍光表示管（表示範囲 69.85 mm×11.45 mm） ￥50,000（税抜き） モーター
入力電圧 AC 入力信号電圧範囲 0.3～30 Vp-p 表示単位 Hz、r/min、m/min、USER コンパレーター出力機能（FV-0152）
DC 入力信号電圧範囲 H；i 4～30 V、Lo；1 V 以下 ※ RP-7400 1200 P/RとFV-1500の組み ￥42,000（税抜き） データロガー
入力周波数レンジ 0.2 Hz～320 KHz 合わせで移動速度（m/min）を計測する場 偏差出力電圧変更（FV-0153） RP-1700シリーズ コンパレーター
ロータリ Ethenet / RS-232C 出力
フルスケールモード出力時； 合は、単位をUSERにしてご使用ください。 ￥42,000（税抜き）
1～320,000 Hzで1 Hz単位で任意設定可能 センサー用電源 DC12 V±10 ％ 150 mA、DC5 V±10 ％ 150 mA オープンコレクター出力機能（FV-0154） エンコーダー コンパレーター出力 RP-0184 信号ケーブル
1～320,000 r/minで1 r/min単位で任意設定可能 背面切り替えスイッチにて選択 ￥32,000（税抜き） コンパレーター出力
パネル取り付け金具（FV-0014）
1～320,000 m/minで1 m/min単位で任意設定可能 使用電源 電圧範囲 DC 16 V 専用ACアダプター（AC100～240 V）付属 ￥12,000（税抜き）
偏差出力モード時； TM-4300シリーズ RP-7400
リバーシブルカウンター PLC
計測周波数が320 kHzまでの範囲で任意 ローラー
±１ %、±5 %、±10 %、±20 %、±50 %、±100 % エンコーダー
または±1～180,000（1 Hz、1 r/min、1 m/min単位で設定） 【外形寸法図】（単位：mm）
入力端子 BNC（C02型）または端子台切り替え
入力形式 単相 AC/DC/無電圧 RP-1700シリーズ
PC PLC シグナル
（オープンコレクター対応+12 Vプルアップ） 切り替え タワー ロータリエンコーダー
90°位相差2相信号（DC入力のみ）
フィルター OFF/20 kHz/120 kHz ローパスフィルター
アナログ出力端子信号 電圧出力 0～10 V（フルスケールモード 方向判別OFF時）
±5 V（フルスケールモード 方向判別ON時、 255 ロータリエンコーダ―を製造ラインのロール軸に取り付けて、巻き取り長さ ローラーエンコーダ―を製造ラインに設置して、巻き取り長さを計測しま
偏差モード、中心周波数自動追従モード） 220
2-M5
負荷抵抗100 kΩ 以上 を計測します。リバーシブルカウンターのコンパレーター出力を使用して す。F/Vコンバーターの偏差出力モードを使用すれば、回転速度変動（回
電流出力 0～16 mA（ 工場出荷時）/4～20 mA PLCに判定条件を出力したり、EthernetまたはRS-232C通信によって 転ムラ）の監視が可能です。巻き取り量などに左右されず、安定した張力
負荷抵抗500 Ω 以下
リニアリティ 電圧出力 DC： ± 0.1 ％（～180 kHz）、 PCに計測結果を保存することができます。 で材料の送り出しができるようサポートします。
PANEL-CUT
± 0.2 ％（～320 kHz） 270 DIMENSIONS
250
AC： ± 0.2 ％（～180 kHz）、
± 0.4 ％（～320 kHz）
電流出力 DC： ± 0.7 ％（～180 kHz）、
± 1.4 ％（～320 kHz） 170 パネル取付金具 146
AC： ± 1.4 ％（～180 kHz）、 210 ■連続切断ラインでの長さ測定 ■鋼板・アルミ・紙の圧下率の測定
± 2.8 ％（～320 kHz）
カッター
圧延機 TM-4200シリーズ
2chデジタル回転計
エンコーダー／表示器・アンプ 対応表 PLC制御信号
RP-1700シリーズ
当社エンコーダーの接続方式は4種類あり、その方式により接続可能な機器に制限がありますのでご注意ください。 信号ケーブル ロータリエンコーダー
先ず「エンコーダー出力方式一覧」をご確認ください。 RP-1700シリーズ
ロータリエンコーダー アナログ出力
次に「エンコーダー出力方式別 表示器・アンプ適合表」で接続可能なアンプ・表示器をご確認ください。 コンパレーター出力
コンパレーター出力
エンコーダー出力方式一覧 エンコーダー出力方式別 表示器・アンプ適合表
エンコーダー 検出器出力方式 適合負荷抵抗 接続可否
検出器出力方式 表示器・アンプ TM-4300シリーズ
トーテムポール 470 Ω以上 ○：可能 △：条件付 ×：不可能 リバーシブルカウンター PC PLC シグナル
コレクター 10 kΩ以上 FV-1500 ○ タワー
RP-1700シリーズ
オープンコレクター ̶ TM-4100シリーズ ○
トーテムポール
ラインドライバー ̶ TM-4200シリーズ ○ Ethenet / RS-232C コンパレーター出力
データロガー PLC シグナル
トーテムポール 470 Ω以上 TM-4300シリーズ ○
RP-2700シリーズ コンパレーター出力 タワー
オープンコレクター ̶ FV-1500 ○
SP-405ZAシリーズ コレクター 10 kΩ以上 TM-4100シリーズ ○
コレクター
RP-432Zシリーズ トーテムポール 1 kΩ以上 TM-4200シリーズ ○
トーテムポール 470 Ω以上 TM-4300シリーズ ○
コレクター 10 kΩ以上 FV-1500※1 △ ロータリエンコーダ―を連続切断ラインのロール軸に接続し、ライン上を フィルム・鋼板・製紙等の圧延工程前後のロール軸にロータリエンコー
RP-7400シリーズ
オープンコレクター ̶ TM-4100シリーズ※1 △
オープンコレクター 流れる対象物の長さを計測します。リバーシブルカウンターのコンパレー ダーを取り付け、回転速度とロール径から圧延物の圧下率（伸び率）を
ラインドライバー ̶ TM-4200シリーズ※1 △
TM-4300シリーズ※1 △ ター出力を使用して、PLCから切断信号を出力したり、シグナルタワーに 測定します。デジタル回転計のアナログ出力を使用して、圧下率を変動
FV-1500 × 製造ラインの稼働状態を出力することが可能です。 信号としてデータロガーに連続記録することもできます。
TM-4100シリーズ ×
ラインドライバー
TM-4200シリーズ※2 △
TM-4300シリーズ※2 △
※1 入力設定をPULL UPに変更する必要があります。
※2 TM-0407 ラインドライバー入力カードの搭載が必要です。
11
10
（6） 44 200 （18）
6 5 2
45 +1-0
Page7
ケーブル一覧表 RP/SP series
【ＲＰ-1700シリーズ用ケーブル一覧】 ロータリエンコーダー
用途 電源仕様 種別 型式 端末処理（ケーブル長） 接続機器例 価格 価格（税抜き） 価格（税抜き）
（税抜き） ケーブル長10 m 10 m以上延長（5 m増毎）
AC △t RP-0140 NJC-2010-PF ⇔ M3×7（ 5 m） RP-17□1-□C、RP-17□3-□C
→TM-3100シリーズ ¥24,200 ¥46,600 ローラーエンコーダー
AC ◎t RP-0141 NJC-2010-PF ⇔ オープン（ 5 m） RP-17□1-□C、RP-17□3-□C ¥20,500
→TM-5100、RV-3150 ¥30,000 ¥51,500
RP-17□1-□C、RP-17□3-□C
AC △t － NJC-2010-PF ⇔ フェルール端子（5 m） →TM-4200/4300シリーズ ¥31,000 － －
品目コード：PE3534952（PS-D11144)
DC △t RP-0142 NJC-2010-PF ⇔ M3×8（ 5 m） RP-17□2-□C、RP-17□4-□C
→TM-3100シリーズ ¥24,200 ¥46,600
DC ◎t RP-0143 NJC-2010-PF ⇔ オープン（ 5 m） RP-17□2-□C、RP-17□4-□C ¥20,500
→TM-5100、RV-3150 ¥30,000 ¥51,500
RP-17□2-□C、RP-17□4-□C
DC △t － NJC-2010-PF ⇔ フェルール端子（5 m） →TM-4200/4300シリーズ ¥33,000 － －
信号出力 品目コード：PE3534953（PS-D11145)
AC △t RP-0144 M3×7 ⇔ M3×7（ 5 m） RP-17□1-□T、RP-17□3-□T
→TM-3100シリーズ ¥19,800 ¥42,200
AC ◎t RP-0145 M3×7 ⇔ オープン（ 5 m） RP-17□1-□T、RP-17□3-□T ¥20,500
→TM-5100、RV-3150 ¥20,000 ¥42,600
RP-17□1-□T、RP-17□3-□T
AC △t － M3×7 ⇔ フェルール端子（5 m） →TM-4200/4300シリーズ ¥25,000 － －
品目コード：PE3534954（PS-D11146)
DC △t RP-0146 M3×8 ⇔ M3×8（ 5 m） RP-17□2-□T、RP-17□4-□T
→TM-3100シリーズ ¥20,900 ¥42,400
DC ◎t RP-0147 M3×8 ⇔ オープン（ 5 m） RP-17□2-□T、RP-17□4-□T ¥20,500
→TM-5100、RV-3150 ¥20,000 ¥41,600
RP-17□2-□T、RP-17□4-□T
DC △t － M3×8 ⇔ フェルール端子（5 m） →TM-4200/4300シリーズ ¥25,000 － －
品目コード：PE3534955（PS-D11147)
AC ◎t RP-0148 NJC-203-PF ⇔ 3P ACプラグ（ 2.4 m） RP-1700シリーズ-□C用 ¥15,000 ¥32,600
AC △t RP-0149 NJC-203-PF ⇔ M3×2、M4×1（ 5 m） RP-1700シリーズ-□C用 ¥11,000 ¥23,700
電源供給 AC △t RP-0150 NJC-203-PF ⇔ オープン（ 5 m） RP-1700シリーズ-□C用 ¥11,000 ¥22,600
AC ◎t RP-0151 M3×2、M4×1 ⇔ 3P ACプラグ（ 2.4 m） RP-1700シリーズ-□T用 ¥15,000 ¥32,100 ¥9,400
AC △t RP-0152 M3×2、M4×1 ⇔ M3×2、M4×1（ 5 m） RP-1700シリーズ-□T用 ¥8,800 ¥22,000
AC △t RP-0153 M3×2、M4×1 ⇔ オープン（ 5 m） RP-1700シリーズ-□T用 ¥7,700 ¥18,200
旧RP-100シリーズ コネクタータイプ（Z相なし）
AC、DC ◎t RP-0154 NJC-2010-PF ⇔ RM12BJB-5P（ 0.5 m） ¥20,000
変換 →RP-1700シリーズ － －
ケーブル
AC、DC ○t RP-0155 NJC-2010-PF ⇔ TRC116-32A10-7M（ 0.5 m） 旧RP-100シリーズ コネクタータイプ（Z相付） ¥20,000
→RP-1700シリーズ
上記オプションケーブルは、国内向けのケーブルとなります。北米、カナダ向けは、UL、CSA認定品を使用し、EU向けはTUV認定品を使用する必要があるため、輸出の場合は別途対応いたします。
なお、中国向けに適合したコネクター、ケーブルの調達が難しい為、中国向けは端子台タイプのエンコーダーのみの販売になります。また、ケーブルの販売も対応いたしません。
国内でご使用の場合で、AC125 V以上での電源接続をご希望されるときは、端子台タイプのみの販売となります。コネクターは日本国内の電気安全法に基づいた物を採用していますので、AC125 V以上で
使用することができません。
【RPシリーズ用ケーブル一覧（RP-1700シリーズは除く）】
用途 電源仕様 種別 型式 端末処理（ケーブル種類・長さ） 接続機器例 価格 価格（税抜き） 備考
（税抜き） ケーブル長延長（5 m増毎）（以前の発注品番）
二相＋ゼロマーク
信号出力 AC、DC ◎t RP-0169 TRC116-12A10-7F ⇔ オープン（ R8 、5 m） RP-432Z-C、RP-122AZ-C
→RV-3150、TM-3100/4100シリーズ ¥20,000 ¥5,500 RP-008（TRC7F-OP）
DC ◎t RP-0181 RM12BPE-5S ⇔ M3×5（ D5UL 、5 m） RP-7400シリーズ→TM-3100/4100シリーズ ¥15,000 ¥3,300
二相信号
出力 DC ◎t RP-0182 RM12BPE-5S ⇔ オープン（ D5UL 、5 m） RP-7400シリーズ → RV-3150 ¥15,000 ¥3,300 －
DC ◎t RP-0184 RM12BPE-5S ⇔ フェルール端子（D5UL、5 m) RP-7400シリーズ→TM-4200/4300シリーズ ¥16,000 －
※TM-3100シリーズ、TM-5100、RV-3150、RP-100シリーズ、RP-5300シリーズ、PA-330Zは、販売終了品です。
ケーブル仕様
0.75×2 t VCTF 0.75×2 2芯キャプタイヤコード AC電源用0.75 mm2 R8 t 4対ツイスト、内3対シールドケーブル 2相＋ゼロマーク信号出力用

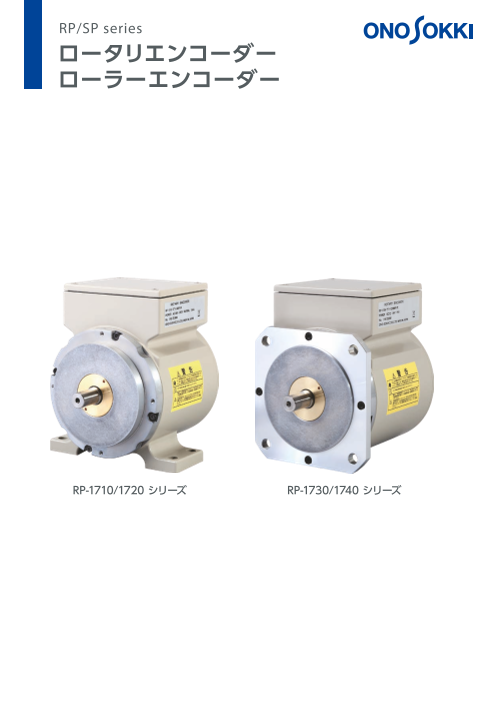

R6 t 3対ツイスト、内2対シールドケーブル 単相、2相信号出力用 RT7 t PVC 0.3×7芯 RP-5610Dシリーズ用 RP-1710/1720 シリーズ RP-1730/1740 シリーズ
※通常ケーブル長は、信号出力用は5 m、電源供給用は2.4 mです。標準外の信号ケーブル長は5 m単位で別途御見積りいたします。
◎ 印： 標準品で常時在庫している商品です。 ○印 ： 標準品ですが在庫切れする場合がある商品です。在庫切れしている場合の納期は1～2ヶ月です。
△ 印： 受注生産品です。納期は約1～4ヶ月です。 t 印 ： 送料が別途かかります。 注 ： ケーブルR6、R8の詳細はP.5をご参照ください。
お客様へのお願い ■ 輸出または国外へ持ち出す際のご注意
当社製品（役務を含む）を輸出または国外へ持出す場合は、外為法（外国為替及び外国貿易法）の規定により、リスト規制該当品であれば、経済産業大臣へ輸出許可申請の手続きを
行ってください。なお、非該当品であってもキャッチオール規制に該当する場合は、経済産業大臣へ輸出許可申請が必要となります。当社製品の該非判定書をお求めの際は、当社
ホームページの該非判定書発行依頼ページよりご依頼ください。お問い合わせは、最寄りの当社営業所または当社総務グループ（045ｰ935ｰ3888）までご連絡ください。
●記載事項は変更になる場合がありますので、ご注文の際はご確認ください。 注意 ●機器を正しく安全にお使いいただくために、ご使用前に必ず「取扱説明書」をよくお読みください。
●価格は変更になる場合がありますので、ご注文の際はご確認ください。
●代理店・販売店
〒220‒0012 神奈川県横浜市西区みなとみらい3‒3‒3 横浜コネクトスクエア12階
TEL（. 045）935‒3888
お客様相談室 フリーダイヤル 0120－388841
受付時間 ： 9:00～12:00／13:00～18:00（土・日・祝日を除く）
北 関 東（028）684‒2400 浜 松（053）462‒5611 九 州（092）432‒2335
埼 玉（048）474‒8311 中 部（0565）41‒3551 海 外（045）514-2603
首 都 圏（045）935-3838 関 西（06）6386‒3141
沼 津（055）988‒3738 広 島（082）246‒1777
ホームページアドレス https://www.onosokki.co.jp/
E‒mailアドレス webinfo@onosokki.co.jp
＊本カタログ記載の価格はすべて税抜き価格です。
CAT.NO.708-56 Printed in Japan（LI）'25.7月改訂
