ベルヌーイ流撹拌機 採用事例集

ベルヌーイ流撹拌機 採用事例集 Case Studies on the Use of Bernoulli Agitators モノベート MONOVATE株式会社 https://www.monovate.co.jp/

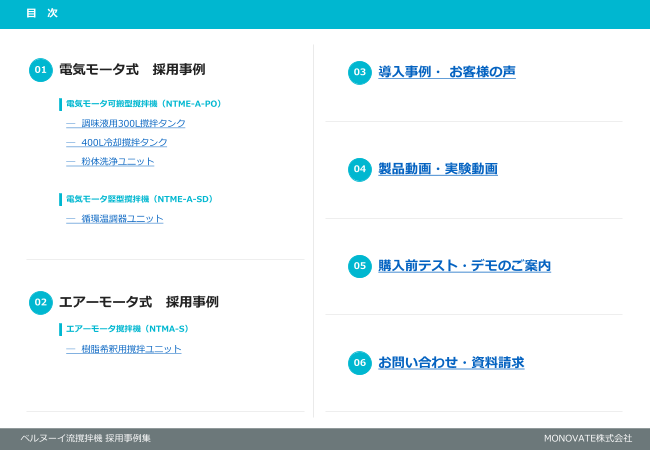

目 次 01 電気モータ式 採用事例 03 導入事例・ お客様の声 電気モータ可搬型撹拌機（NTME-A-PO） ─ 調味液用300L撹拌タンク ─ 400L冷却撹拌タンク ─ 粉体洗浄ユニット 04 製品動画・実験動画 電気モータ竪型撹拌機（NTME-A-SD） ─ 循環温調器ユニット 05 購入前テスト・デモのご案内 02 エアーモータ式 採用事例 エアーモータ撹拌機（NTMA-S） ─ 樹脂希釈用撹拌ユニット 06 お問い合わせ・資料請求 ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

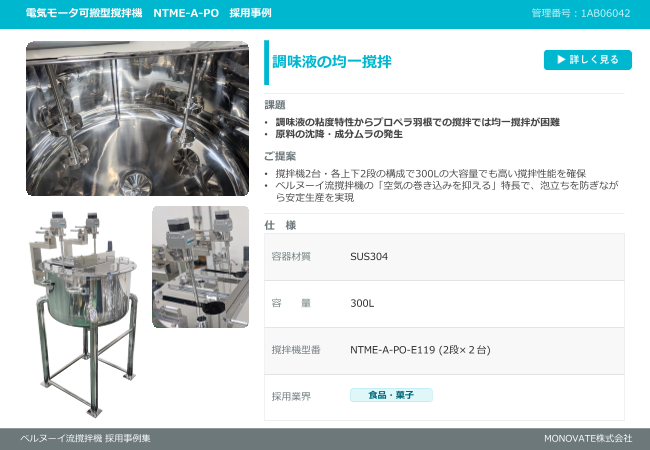

電気モータ可搬型撹拌機 NTME-A-PO 採用事例 管理番号：1AB06042 調味液の均一撹拌 詳しく見る 課題 • 調味液の粘度特性からプロペラ羽根での撹拌では均一撹拌が困難 • 原料の沈降・成分ムラの発生 ご提案 • 撹拌機2台・各上下2段の構成で300Lの大容量でも高い撹拌性能を確保 • ベルヌーイ流撹拌機の「空気の巻き込みを抑える」特長で、泡立ちを防ぎなが ら安定生産を実現 仕 様 容器材質 SUS304 容 量 300L 撹拌機型番 NTME-A-PO-E119 (2段×２台) 採用業界 食品・菓子 ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

電気モータ可搬型撹拌機 NTME-A-PO 採用事例 管理番号：1AB00215 食用油の充填前の冷却 詳しく見る 課題 • 食用油の冷却に時間がかかり、長い待ち時間が発生 ご提案 • タンク内にらせん状のステンレス製冷却管を設置し、上下2段のベルヌーイ流 撹拌機で均一に撹拌 • 撹拌体がコンパクトでプロペラ羽根に比べ冷却管に干渉しにくい 仕 様 容器材質 SUS304 容 量 400L 撹拌機型番 NTME-A-PO-E119 (2段） 採用業界 食品 ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

電気モータ可搬型撹拌機 NTME-A-PO 採用事例 管理番号：1X002137 不溶性粉体を溶剤で洗浄後、ろ過 詳しく見る 課題 • 撹拌と吸引ろ過の作業を繰り返しおこなう工程の作業性改善 ご提案 • 吸い上げて分散するベルヌーイ流撹拌の液流が、粉体洗浄用途に好適 • 容器とろ紙付きホッパーを一体化し、洗浄から粉体回収まで1台で完結 仕 様 容器材質 SUS304 容 量 50L（撹拌容器・回収容器とも） 撹拌機型番 NTME-A-PO-E99 採用業界 化学 ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

電気モータ竪型撹拌機 NTME-A-SD 採用事例 管理番号：1AA09625 食品原料の溶解 詳しく見る 課題 • 原料の溶解不良が頻繁に発生 • 温度管理も難しく、製品品質が安定しない ご提案 • 上下2段のベルヌーイ流撹拌体で、均一な液液撹拌・液粉撹拌を実現 • 温水タンクで加温した温水を2台のジャケットタンク内へポンプで循環させる、 安定的な温調構成 仕 様 容器材質 SUS304 容 量 仕込みタンク①95L・②50L、温水タンク30L 撹拌機型番 NTME-A-SD-E99＋E119（2段） 採用業界 食品 ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

エアーモータ撹拌機 NTMA-S 採用事例 管理番号：1Y003766-1 樹脂原料を溶剤で希釈 詳しく見る 課題 • 手作業または外注していた、時間と労力のかかる作業を内製化したい ご提案 • 容量と粘度を鑑みて、上下2段のベルヌーイ流撹拌体を採用 • 原料投入から排出までの工程を省力化できるオーダーメイド設計 仕 様 容器材質 SUS304 容 量 300L 撹拌機型番 NTMA-S- E99 （2段） 採用業界 化学 ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

ベルヌーイ流撹拌機 導入事例・ お客様の声 従来品に比べ、溶解にかかる時間を30％短縮できました！ 導入事例 株式会社リスペクト様（食品業界） 課題 原薬の量に対して十分に撹拌することができず、溶解に時間がかかっていた。 結果 従来品に比べ溶解にかかる時間を30％短縮でき、生産性が向上した。 その他導入メリット • コンタミネーションの防止につながった。（撹拌機を容器の蓋にヘルール で接続し、密閉しながら撹拌ができるため） • シャフトの脱着がしやすい点や撹拌子の形状が洗浄性に優れていて、こま めな洗浄が必要な、衛生グレードが高い場所での使用に適している。 製薬メーカー様 アルミ電気モーター撹拌機【NTME-A】採用 管理番号：1T012323 詳しく見る 課題 • 生産量が増え、スープウォーマー3台（計120L）では処理能 既存撹拌機より軽量で扱いやすい 力が限界 • 原料加温時の撹拌作業は手作業で、製造に2週間かかる 課題 既存の撹拌機は3年に1度買い替えている。 30kg程度の重たい撹拌機なので、シャフトが色々なところにぶつかって曲 ご提案製品 がってしまう。結果危険なのでいつ怪我が起きてもおかしくない取り扱いをし • ベルヌーイ流撹拌機付きヒーターユニット（容量200L） ている。 • 導入前テストで昇温時間を確認し、高さの変更などのカスタ 結果 マイズ対応も実施 ベルヌーイ流撹拌機なら軽くて1人で扱えるうえ、扱いやすいのでシャフト等 をぶつけにくく、結果的に長持ちする。 効果 1回の購入コストは上がっても、長い目で見れば得する可能性が高い。 • 製造工程2週間→5日に大幅短縮 食品メーカー様 • 処理能力が120L→200Lに向上し、大幅な生産性向上を実現 撹拌機型番：NTME-A-PO-E120 管理番号：1AA05270-1 ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

ベルヌーイ流撹拌機 製品動画・実験動画 動画一覧はこちら ＃製品紹介 ＃基礎知識 #均一撹拌 ＃実験 均一な撹拌を得意とする密閉式立型撹拌機 撹拌の均一性を検証 容器底のデッドスペースまで均一に撹拌する性能を紹介 一般的な回転数、撹拌体の撹拌機と均一性を比較検証 動画を見る 動画を見る ＃泡立ち抑制 ＃実験 ＃泡立ち抑制 ＃実験 洗剤vs泡立ちを抑制する撹拌機 シャボン液の撹拌実験 プロペラ撹拌機との泡立ち比較。BEAGの空気巻き込み抑制を パドル翼とBEAGの泡立ち比較。発泡しやすい液体での撹拌能 実証 力を検証 動画を見る 動画を見る ＃高粘度 ＃実験 ＃分散 ＃実験 高粘度液撹拌実験 沈む粉体と液体の撹拌 4,000〜10,000mPa・s（ソース〜はちみつ相当）の撹拌実験 比重が重く沈みやすい粉体の分散実験。一般的な撹拌体との比 較あり 動画を見る 動画を見る ＃ダマ ＃実験 #溶解 ＃実験 ダマになりやすい粉体の撹拌実験 湿気で固まった粉体の溶解 BEAG単体・ディスパー・パンチングカバーの3パターンで検証 湿気で塊になった粉体の溶解作業を再現し工程改善の実効性を 確認 動画を見る 動画を見る ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

ベルヌーイ流撹拌機 購入前テスト・デモのご案内 「実際の原料で試したい」「導入前に効果を確認したい」——そのご要望にお応えします。 1 2 3 4 お問い合わせ お打ち合わせ デモ実施 仕様のご提案 用途・課題・容量などをお知 課題・理想の状態・検証内容 埼玉県八潮市のテストセン デモ結果をふまえた詳細仕様 らせください。製品選定はご をヒアリングし、最適なデモ ターにて実施します。 のお打ち合わせへ進みます。 相談ください。 内容をご提案します。 ＞google map デモ詳細・お申し込み Q. 実際の原料を使えますか？ Q. 費用はかかりますか？ A.取り扱いが容易なものに限りご利用いただけます。デモ後に A. デモ内容により費用が発生する場合があります。お申込み はお持ち帰りのご協力をお願いしています。 の際にデモの内容と併せてお問い合わせください。 ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社

お問い合わせ・資料請求 ご興味をお持ちいただけましたか？ 仕様のご相談・お見積り・デモ機テストまで、気軽にお問い合わせください。 Webからのお問い合わせ テストセンター完備 製品カタログ・資料請求 フォームからご連絡いただくと、 購入前のテストが可能です。 製品カタログ・技術資料を 担当者よりご回答いたします。 まずはご相談ください。 無料でお送りいたします。 問い合わせる カタログを請求する デモ詳細を見る 技術資料を請求する https://www.monovate.co.jp/ ベルヌーイ流撹拌機 採用事例集 MONOVATE株式会社
