モバイル端末　KeTop T135

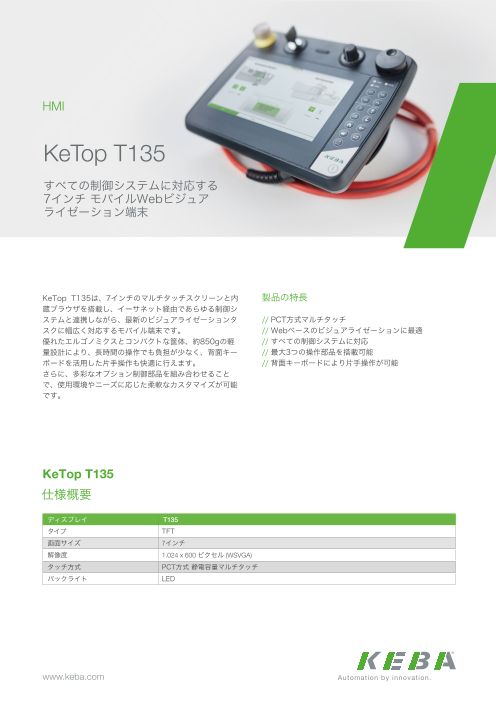

HMI KeTop T135 すべての制御システムに対応する 7インチ モバイルWebビジュア ライゼーション端末 KeTop T135は、7インチのマルチタッチスクリーンと内 製品の特長 蔵ブラウザを搭載し、イーサネット経由であらゆる制御シ ステムと連携しながら、最新のビジュアライゼーションタ // PCT方式マルチタッチ スクに幅広く対応するモバイル端末です。 // Webベースのビジュアライゼーションに最適 優れたエルゴノミクスとコンパクトな筐体、約850gの軽 // すべての制御システムに対応 量設計により、長時間の操作でも負担が少なく、背面キー // 最大3つの操作部品を搭載可能 ボードを活用した片手操作も快適に行えます。 // 背面キーボードにより片手操作が可能 さらに、多彩なオプション制御部品を組み合わせること で、使用環境やニーズに応じた柔軟なカスタマイズが可能 です。 KeTop T135 仕様概要 ディスプレイ T135 タイプ TFT 画面サイズ 7インチ 解像度 1.024 x 600 ピクセル (WSVGA) タッチ方式 PCT方式 静電容量マルチタッチ バックライト LED www.keba.com

ハウジング仕様（筐体） T135 外形寸法 180⊠234⊠180mm（非常停止ボタン含む） 質量 約850g（非常停止ボタン含む） 材質 PPE/PS 操作系（オプション） T135 メンブレンキーボード 最大14キー、ステータスLED 3個、電源LED 1個搭載 オーバーライドポテンショメータ 解像度：0～127（リニア） ロータリースイッチ 4または16ポジション ハンドホイール 1回転あたり50ディテント タクタイル機能付きハンドホイール 1回転あたり25ディテント セレクタスイッチ 2または3ポジション キースイッチ 2または3ポジション プッシュボタン 白／緑／赤（照光式）、モーメンタリまたはラッチ動作 2軸ジョイスティック 安全機能 非常停止／停止ボタン 2T回13路5 配線（加湿仕様も可）、EN ISO 13850準拠 イネーブルスイッチ（3ポジション） 2回路・ポジティブオープニング、EN 60947−1 / EN 60947−5−8準拠 ソフトウェア接続性 T135 ビジュアライゼーション ブラウザ、VNC、ネイティブアプリ対応 キー＆コントロール Modbus TCP/IP、OPC UA（クライアント＋サーバー）、S7ドライバ、ADS フィールドバス ジャンクションボックス経由（開発中） プロセッサデータ T135 CPU ARM Cortex A53 Quad Core 1.6 GHz メモリ 4 GB RAM、8 GB フラッシュメモリ 使用環境 T135 動作温度範囲 0 ℃ ～ 45℃ 保管温度範囲 − 25 ℃ ～ +70 ℃ 相対湿度 5 % ～ 95 %（非結露状態） 一般仕様 T135 オペレーティングシステム Linux 電源 24 V DC 保護等級／保護クラス IP54 ／ クラスIII（EN 61131−2およびEN 5 0178準拠） 付属品 壁掛けブラケット、ハンドストラップ、マグネットホルダー 適合指令 EMC指令 2014/30/EU、RoHS指令 2011/65/EU、機械指令 2006/42/EC www.keba.com Copyright © (2024) KEBA Industrial Automation GmbH 2024_09_EN. We reserve the right to make changes in the interests of further technical development. Information provided without guarantee. All rights reserved.
