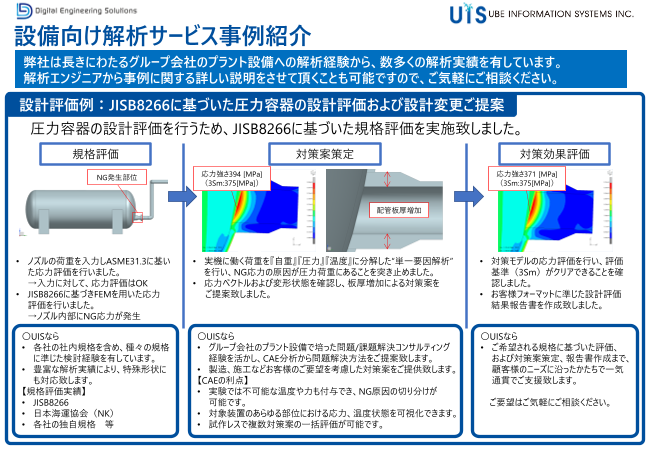

設備向け解析サービス事例紹介

設備向け解析サービス事例紹介 弊社は長きにわたるグループ会社のプラント設備への解析経験から、数多くの解析実績を有しています。 解析エンジニアから事例に関する詳しい説明をさせて頂くことも可能ですので、ご気軽にご相談ください。 設計評価例：JISB8266に基づいた圧力容器の設計評価および設計変更ご提案 圧力容器の設計評価を行うため、JISB8266に基づいた規格評価を実施致しました。 規格評価 対策案策定 対策効果評価 NG発生部位 応力強さ394 [MPa] 応力強さ371 [MPa] （3Sm:375[MPa]） （3Sm:375[MPa]） 配管板厚増加 • ノズルの荷重を入力しASME31.3に基い • 実機に働く荷重を『自重』『圧力』『温度』に分解した“単一要因解析” • 対策モデルの応力評価を行い、評価 た応力評価を行いました。 を行い、NG応力の原因が圧力荷重にあることを突き止めました。 基準（3Sm）がクリアできることを確 →入力に対して、応力評価はOK • 応力ベクトルおよび変形状態を確認し、板厚増加による対策案を 認しました。 • JISB8266に基づきFEMを用いた応力 ご提案致しました。 • お客様フォーマットに準じた設計評価 評価を行いました。 結果報告書を作成致しました。 →ノズル内部にNG応力が発生 〇UISなら 〇UISなら 〇UISなら • 各社の社内規格を含め、種々の規格 • グループ会社のプラント設備で培った問題/課題解決コンサルティング • ご希望される規格に基づいた評価、 に準じた検討経験を有しています。 経験を活かし、CAE分析から問題解決方法をご提案致します。 および対策案策定、報告書作成まで、 • 豊富な解析実績により、特殊形状に • 製造、施工などお客様のご要望を考慮した対策案をご提供致します。 顧客様のニーズに沿ったかたちで一気 も対応致します。 【CAEの利点】 通貫でご支援致します。 【規格評価実績】 • 実験では不可能な温度や力も付与でき、NG原因の切り分けが • JISB8266 可能です。 ご要望はご気軽にご相談ください。 • 日本海運協会（NK） • 対象装置のあらゆる部位における応力、温度状態を可視化できます。 • 各社の独自規格 等 • 試作レスで複数対策案の一括評価が可能です。

対策検討例：ASME31.3に基づいた配管の液漏れ原因究明および対策案ご提案 初期形状の評価 対策案検討 対策効果評価 案① 案➁ （許容応力比:0.96） （許容応力比:0.69） 許容応力比 許容応力比 1.18 0.69 サポート変更 伸縮継手追加 液漏れが発生した配管に対して評価基準 要因分析の結果、現状の配管ルートおよびサポートでは配管の熱変形により、 案➁を採用することとなり、それに対し に基づいた応力評価を行いました。 当該部位に応力集中が生じることが判明いたしました。原因分析と現場調査 て最終評価を行いました。定修にて改 →液漏れが発生した部位にNG応力 結果に基づき以下2案を提案致しました。 修工事を実施。現在も問題なく稼動 が発生。 案➀：配管サポート方法を変更する 案➁：更に伸縮継手を追加する しています。 その他弊社解析実績例 ・船上LNGタンクの固有振動解析 ・2軸混錬リアクターの応力・熱伸び確認解析 ・粉砕装置の疲労評価解析 ・ベルトコンベアの応力・固有振動解析 ・圧力容器・熱交換器の熱応力評価 ・発電所設備の耐震評価 ・橋梁の応力評価・耐震検討解析 ・セメントキルン部品の折損原因究明解析 ・地震動における耐震性を評価しBCP（事業継続計画）を支援 ・鋼構造物（配管ラック等）の応力評価・耐震検討解析 など 詳細はこちら→ UIS 技術サービス 検索 https://www.uis-inf.co.jp/cae/services/ 本社/営業企画室/ソリューション営業部 営業部 〒755-8622 東京オフィス 〒105-0013 東京都港区浜松町1丁目22番5号 KDX浜松町センタービル TEL.03-3433-4201 山口県宇部市相生町8-1 宇部興産ビル TEL.0836-22-0112 大阪オフィス 〒530-0003 大阪市北区中之島二丁目2番2号 大阪中之島ビル8階 TEL.06-6346-3289
