【大反響セミナー資料】外観検査システムの課題と限界 ～微細かつ複雑な欠陥の検知精度と、インテグレーションの難しさ～
その他
汎用の検査装置では検知できない微細で複雑な欠陥について、実際に当社が行ってきた事例を元に、具体的な検知技術をご紹介
■導入が進む、外観検査システム
外観検査装置や付随するシステムを示す「検査アプリケーション」の市場は年々拡大しており、2025年には、
現在の1.5倍である1兆5,000億円規模になると予測されております。一般的に、外観検査システムを導入することで、
検査レベルの精度向上や、工程の自動化、省人化による効率化などのメリットがあり、
製品品質の向上、タクトタイムの短縮、人員コストの低減が実現出来ます。
■外観検査システムの課題
製造業の現場では、年々顧客への品質要求は高度化しており、その中でも、
とりわけ微細欠陥の検出要求レベルは毎年高まっていると言われております。
しかしながら、検査精度の向上には、光学機器・条件やソフトウェアなどの様々な角度から検証が必要です。
更に、検査タクトなどの要望を満たす為には、デバイス、ソフトウェア、搬送システムなどを検査対象毎にトータルで最適化する必要があります。
■顧客の要求品質に対して柔軟に対応可能な検査プラットフォーム
汎用の検査装置では検知できない微細で複雑な欠陥について、
実際に当社が行ってきた事例を元に、具体的な検知技術をご紹介させていただきます。
例えば、
線状の微細かつ複雑な欠陥の検出方法
浅い傷や打痕など一つの照明では検出できない様々な欠陥の検出方法
など、検査ソフトの自社開発から、検査装置の設計～組立～納品まで「一気通貫」で対応できるからこそ、
培ってきた技術についてお伝えします。
すでに外観検査を導入された企業様で、検知精度に課題を持たれている方、
これから検知精度の向上を検討される方、まだ外観検査を導入されていない企業様でも、
自社の欠陥がどこまで検知できるのか知りたい、といった方に特におすすめです。
当社ホームページでは本動画資料のウェビナー動画をオンデマンド配信しております。
https://www.uis-inf.co.jp/contact/uis/urcp/webinar01.html
このカタログについて
| ドキュメント名 | 【大反響セミナー資料】外観検査システムの課題と限界 ～微細かつ複雑な欠陥の検知精度と、インテグレーションの難しさ～ |
|---|---|
| ドキュメント種別 | その他 |
| ファイルサイズ | 5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社宇部情報システム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
既定のセクション、スライド 1
が予想されている。
外観検査システムの課題と限界
～微細かつ複雑な欠陥の検知精度と、
インテグレーションの難しさ～
2023.3.10
CopCyorpiygrhigth Ut Ubbee IInnffoorrmmaatitoino nS ySstyesmtes,m Insc,. IAnlcl R. iAghllt sR Rigehsetsrv Rede.served.
Page2
スライド 2
が予想されている。
はじめに
～会社案内～
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page3
スライド 3
が予想されている。

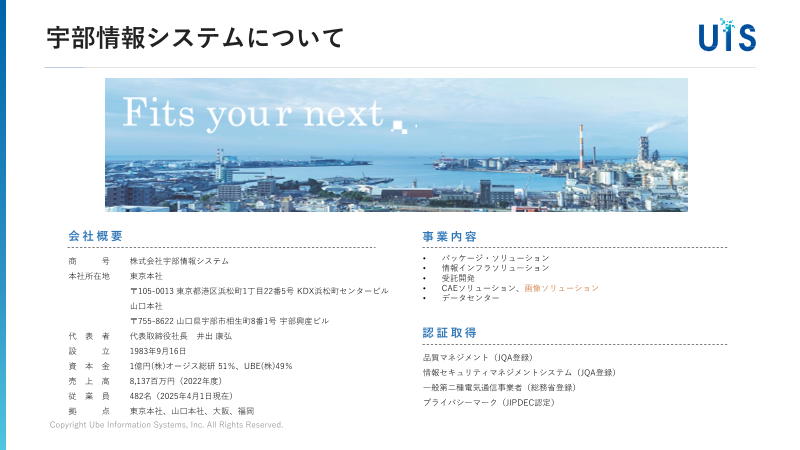

宇部情報システムについて
UBE 大阪ガス
グループ グループ
現場が身近にある
会社概要 事業内容
商 号 株式会社宇部情報システム • パッケージ・ソリューション
• 情報インフラソリューション
本社所在地 〒755-8622 山口県宇部市相生町8番1号 宇部興産ビル • 受託開発
代 表 者 代表取締役社長 松居 啓作 • CAEソリューション、画像ソリューション
• データセンター
設 立 1983年9月16日
認証取得
資 本 金 1億円 (株)オージス総研 51％、UBE(株)49％
売 上 高 8,376百万円（2021年度） 品質マネジメント（JQA登録）
従 業 員 409名（2022年4月1日現在） 情報セキュリティマネジメントシステム（JQA登録）
拠 点 山口本社、東京、大阪、福岡 一般第二種電気通信事業者（総務省登録）
プライバシーマーク（JIPDEC認定）
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page4
スライド 4
が予想されている。
宇部情報システムについて
全国の製造業（グループ外含）を
中心に各種サービスを展開
フィルム業ERP 品質管理
CAE・データ解析
大阪オフィス
宇部本社
生産スケジューラー
画像処理検査
東京オフィス
福岡Lab
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page5
スライド 5
が予想されている。
画像処理検査【URCP】について
UISの画像ソリューション ~since ２０００~
特徴 特徴 特徴
自社開発ソフトウェア 各種欠陥に合わせた 仕様に合わせた検査
１ ※カスタマイズも可能 ２ 光学条件・機器を選定 ３ 装置の設計-組立-納品
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page6
スライド 6
が予想されている。

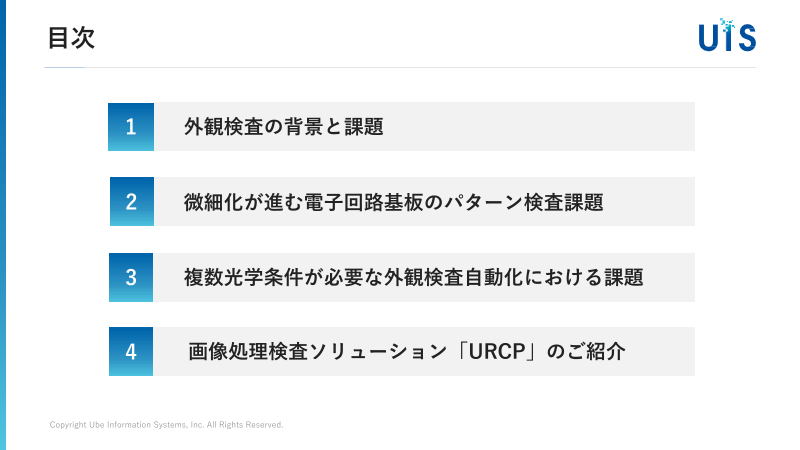

本日のアジェンダ
1 外観検査の背景と課題
2 微細化が進む電子回路基板のパターン検査課題
33 複数光学条件が必要な外観検査自動化における課題
34 画像処理検査URCPのご紹介
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page7
スライド 7
が予想されている。
1 2 3 4
外観検査の
背景と課題
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page8
スライド 8
が予想されている。
外観検査市場規模推移・予測
コロナ蔓延やロシア・ウクライナ戦争、ネクストチャイナへの生産シフトなどの対外要因や
品質向上ニーズや人手不足による生産性向上ニーズにより、市場は2023年以降も拡大基調。
※出典：富士経済「2023年版画像処理システム市場の現状と将来展望」
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page9
スライド 9
が予想されている。
品質向上ニーズ要因
１ エンドユーザー企業からの品質向上ニーズ
共通部品とモジュール 共通部品で使われる
ユーザーニーズの 共通部品で品質不
を組み合わせて多種 様々な製品の検査を
多様化 正が発覚！
多様な製品を市場へ 厳格化
２ グローバル化による社内統制強化
製品品質が安定 各生産現場にて共通の
様々な国や地域での分
グローバル化 せず、品質問題が 品質を担保出来るよう
散された生産体制
発生！ 検査の厳格化
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page10
スライド 10
が予想されている。
生産性向上ニーズ
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page11
スライド 11
が予想されている。
生産性向上ニーズ
社会情勢変化による生産性向上や
人材不足の解消
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page12
スライド 12
が予想されている。
外観検査自動化のメリット
目視検査の課題 検査装置の導入メリット
生産性向上
▪人件費が掛かる ▪人件費の削減
▪検査員によって判定が ▪検査品質が標準化
異なることがある され安定する
▪タクトを高速化できず ▪生産タクトに対応で
生産効率が向上できない き高速化に対応
人件費削減
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page13
スライド 13
が予想されている。
外観検査装置の導入、導入後の課題
お客様からは外観検査装置の導入済み・未導入に関わらず、年々高まる品質向上ニーズにより、
従来の検査装置・手法では対応できない声をいただきます。
課題
1 現状の検査機では対応できない。
▪顧客の品質要求向上に対応できない
→対応しようとすると、欠陥品の過剰検出が起こり、歩留まりが悪化する。
→現状の検査装置では、検出できない欠陥がある。
課題
2 微細な欠陥や検査仕様に対応できない。
▪小さい欠陥、薄い欠陥、小さな位置ずれなど、確実に判別できない。
→目視で対応しているが、検査員のスキルにばらつきがあり精度が安定しない
→対応できても、高価、検査タクトが合わない、検査装置がスペースに入らない。
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page14
スライド 14
が予想されている。
外観検査装置の導入、導入後の課題
お客様からは外観検査装置の導入済み・未導入に関わらず、年々高まる品質向上ニーズにより、
従来の検査装置・手法では対応できない声をいただきます。
課題
1 現状の検査機では対応できない。
▪顧客の品質要求向上に対応できない
→対応しハようーとすドるとウ、ェ欠陥ア品の・過剰ソ検フ出がト起こウり、ェ歩ア留まのりが両悪化面する。
→現状の検査装置では、検出できない欠陥がある。
課題 から画像処理検査の【最適化】が必要
2 微細な欠陥や検査仕様に対応できない。
▪小さい欠陥、薄い欠陥、小さな位置ずれなど、確実に判別できない。
→目視で対応しているが、検査員のスキルにばらつきがあり精度が安定しない
→対応できても、高価、検査タクトが合わない、検査装置がスペースに入らない。
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page15
スライド 15
が予想されている。
当社の新技術、最新検査装置について
当社は今年の1月24日～26日に開催されたエレクトロ
テスト ジャパンに出展し、以下製品を展示しました。
リニアモジュー パターン外観 ラインカメラ ３D高さ計測 投影寸法検査
ル搬送機 検査システム 特殊撮像評価機 システム システム
【特徴】 【特徴】 【特徴】 【特徴】 【特徴】
▪高精度コントロール ▪標準的な光学機器 ▪複数の照明効果の ▪縦・横・奥行の全 ▪搬送中のワークの
▪高いメンテナンス性 で微細パターンの 画像を一度で取得 ての面を考慮した 動きに関わらず瞬
▪柔軟なライン構築 合否判定が可能 可能 寸法計測 時に測定完了
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page16
スライド 16
が予想されている。
当社の新技術、最新検査装置について
当社は今年の1月24日～26日に開催されたエレクトロ
テスト ジャパンに出展し、以下製品を展示しました。
リニアモジュー パターン外観 ラインカメラ ３D高さ計測 投影寸法検査
ル搬送機 検査システム 特殊撮像評価機 システム システム
【特徴】 【特徴】 【特徴】 【特徴】 【特徴】
▪高精度コントロール ▪標準的な光学機器 ▪複数の照明効果の ▪縦・横・奥行の全 ▪搬送中のワークの
▪高いメンテナンス性 で微細パターンの 画像を一度で取得 ての面を考慮した 動きに関わらず瞬
▪柔軟なライン構築 合否判定が可能 可能 寸法計測 時に測定完了
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page17
スライド 17
が予想されている。
１ ２ 3 4
微細化が進む電子回路基板の
パターン検査課題
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page18
スライド 18
が予想されている。
電子回路基板の代表例
プリント基板 フレキシブル基板
パターン
PCB(プリント回路板） PWB(プリント配線板) 柔軟性を持ったプラスチッ
クやポリイミドなどの薄い
部品が実装された後の基板 部品が実装前の配線だけの シート状の基板。曲げや屈
(Printed Circuit Board) 基板(Printed Wired Board) 曲が可能で、小型化や複雑
な形状への対応が容易
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page19
スライド 19
が予想されている。
PWBの代表的な検査項目
オープン不良
パターンが途中
で切れたもの
正常なパターン状態
ショート不良
隣のパターンと
繋がったもの
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page20
スライド 20
が予想されている。
画像処理による代表的なパターン検査アルゴリズム
差分検査 輪郭検査
良品の基準画像と検査画像の差分から欠陥を検出 良品パターン輪郭を登録し、輪郭形状の一致度合を
検出
検査画像 基準画像 差分画像 基準輪郭 輪郭一致度合
－ =
• オープン／ショート以外（細り・太り・傷・異物など） • 対象物のサイズ変動に比較的強い
の検出が可能 • 設定調整が複雑
• 対象物のサイズ変動に弱い
⇒過剰判定ぎみの運用になりがち
