手書きやExcelで検査情報を管理するのはやめませんか？ 検査情報・規格情報を一元管理し、合否判定や各種帳票を発行します。
『QC-One』とは、製造業における、品質管理業務をサポートするシステムです。
従来Excelや紙で管理されていた検査情報、規格情報を一元管理し、規格値との比較、出荷判定、成績書など各種帳票を発行します。
品質管理として必要最低限の機能をチョイスし、コンパクトなシステム構成を実現しました。
【特長】
■合否判定・成績書・統計分析のシンプル構成
■必要な機能だけ自由に選択
■低コスト
【導入効果】
■データ改ざんを防止できる
■検査結果をフル活用できる
■社内で情報を一元管理
◆詳細は、カタログをダウンロードしてご覧ください。
関連メディア
このカタログについて
| ドキュメント名 | 品質管理システム QC-One |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 3.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社宇部情報システム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド番号 1
QC-One （Quality Control - One）の
ご紹介
株式会社宇部情報システム
URL：https://www.uis-inf.co.jp
Copyright Ube Information Systems, Inc. All Rights Reserved.
Page2

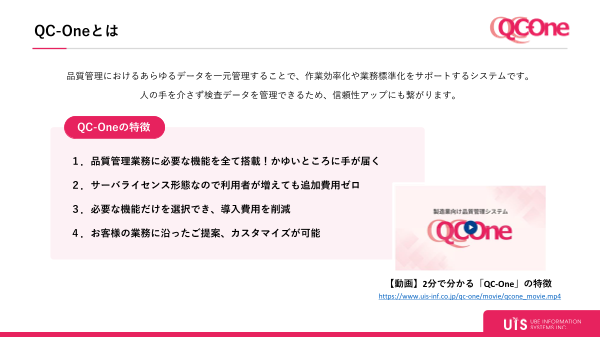

QC-Oneとは
QC-Oneとは
QC-Oneは、従来Excelや紙で管理されていた検査情報、各種規格値を
一元管理するシステムです。
• 検査結果の登録、規格判定、検査結果に基づいた合否・出荷判定、成績表出力などが可能です。
• 機能単位で段階的に導入可能ですので、初期投資を抑えつつ、導入効果を見ながら、段階的に拡張し
ていくことが可能です。
基本システム オプション
検査機能 出荷・成績表機能
• 検査依頼登録／受付 検査装置
• 出荷依頼登録／受付
• 検査一覧 • 出荷情報一覧 連携機能
• 検査詳細 • 出荷情報詳細
• 検査承認 • 出荷承認 成績表 検査装置
• 成績表作成
共通機能 システム連携
• 権限管理 帳票機能 機能
• 履歴管理 • 日報作成
• マスタ管理 • 月報作成 日報・月報 基幹システム
統計分析機能 検査結果
• 検査一覧取得
• トレンド作成 入力機能
• 異常値検出 グラフ タブレット
• 警報メール送信
• 警報実績照会
警報メール
2 Copyright Ube Information Systems, Inc. All Rights Reserved. - 2 -
Page3
QC-Oneの特徴
QC-Oneの特徴
•低価格、短納期、ノンカスタマイズ
品質管理として必要な標準機能を兼ね備えていますので、マスタ設定のみで運用を開始す
ることが可能です。
•多様な試験項目をマスタで管理可能
Excelや紙で管理されていた多数の試験項目、判定基準を一元管理し、全社で活用する
ことが可能です。
一つの試験項目に対しては、複数の判定基準を設定することができます（社内基準、出
荷基準等）。
試験項目は、Excelファイルからのインポートが可能です。既存の管理資料を活用し、容易
にマスタ登録を行うことが可能です。
•検査結果の一元管理によるデータ活用促進
検査結果を定期的にCSVファイル、Excelファイルに出力することができます。出力された情
報を活用し、X-R管理図、X-Rs管理図など品質管理で求められる資料を作成することが
できます。
検査結果をExcelに出力することができます。非定型資料の作成の効率化が図れます。
3 Copyright Ube Information Systems, Inc. All Rights Reserved. - 3 -
Page4
QC-Oneの特徴
QC-Oneの特徴
•統計解析機能による工程管理
検査結果を定期的に監視し、規格値はずれが発生した場合に、警報メールを送信すること
が可能です。
統計的工程管理により、品質のばらつきを監視し、警報メールを送信することが可能です。
•試験成績表をお客様自身で簡単に作成可能
Excelで作成した試験成績表テンプレートファイルに試験項目をマッピングすることにより、顧
客指定の成績表をお客様自身で作成することができます。試験成績表の様式変更や、出
力項目の増減にも柔軟に対応可能です。
試験成績表には、試験項目の他に画像ファイルの表示も可能です。
•日報・月報を自由にレイアウト可能
Excelで作成した日報・月報テンプレートファイルに試験項目をマッピングすることにより、お客
様自身で日報・月報を作成することができます。管理指標の変更、製品の追加などの業務
変更に柔軟に対応可能です。
4 Copyright Ube Information Systems, Inc. All Rights Reserved. - 4 -
Page5
QC-Oneの特徴
QC-Oneの特徴
•多種多様な検査装置とのデータ連携実績
蛍光X線検査装置（XRF）、ICP発光検査装置、引張試験機、電子天秤等、品質管
理で通常使用される多種多様な検査装置との連携実績がございます。
•基幹システムとの標準インターフェースを装備
マスタインターフェース、検査依頼インターフェース、出荷情報インターフェースを標準で装備し
ています。既存の基幹システムとのデータ連携をシームレスに実現することが可能です。
•タブレット入力機能対応
モバイル端末から検査値を登録することで、検査現場で検査結果を紙などに記入する必要
がなくなり、紙からの転記する手間を省き、転記ミスを防止できます。
•内部統制対応
ログインユーザ毎に各画面での権限（参照、更新、承認）を付与することが可能です。
データを登録・更新した日時、ユーザID、端末IDなどの更新履歴を自動で保持します。
5 Copyright Ube Information Systems, Inc. All Rights Reserved. - 5 -
Page6
検査値入力フロー
検査値入力フロー
製造工程 品質保証室 承認者
（管理者等） QC-One
基幹システム
検査予定情報
（CSVファイル） 検査予定取込
検査予定登録 検査依頼登録
追加項目の登録
自動検査依頼
検査項目選択 検査項目指定
依頼情報確認 検査依頼受付
追加項目の登録
検査項目選択 検査項目指定
サンプル取得、送付 検査予定確定 検査依頼受付
検査指示 検査指示
検査
検査結果登録
検査値入力
基幹システム
規格チェック
合否情報
（CSVファイル） 検査値確定 検査詳細
検査一覧入力
検査結果承認 検査一覧
出荷・成績表発行へ
6 Copyright Ube Information Systems, Inc. All Rights Reserved. - 6 -
Page7
出荷・成績表発行フロー
出荷・成績表発行フロー
出荷依頼元 品質保証室 承認者
（管理者等） QC-One
基幹システム
出荷予定情報 出荷予定取込 出荷情報読込
（CSVファイル）
不足情報は
画面で補完
出荷依頼
成績表発行依頼 出荷依頼登録
出荷ロット選択 製造ロット選択
出荷情報確認 出荷情報詳細
出荷ロット選択 製造ロット選択
出荷情報承認 出荷情報一覧
成績表の出力 成績表作成
成績表の受取 成績表の送付
7 Copyright Ube Information Systems, Inc. All Rights Reserved. - 7 -
Page8
共通機能：複数会社・事業・工場の管理
共通機能：複数会社・事業・工場の管理
• 1台のサーバで、複数の会社・事業・工場の品質情報を管理できます。
• 会社・事業・工場を分けることにより、マスタや検査データの統合管理、個別管理が行えます
QC-Oneサーバ
会社Ａ 会社B
顧客マスタ 検査項目
マスタ ユーザマスタ ロールマスタ
事業Ａ 事業B
品目 サンプル検査
マスタ 項目マスタ
工場Ａ 工場B
規格マスタ 顧客規格対応
マスタ
設備マスタ 成績表様式
マスタ
帳票様式 トレンド様式
マスタ マスタ
統計管理 ユーザロール
マスタ 対応マスタ
検査情報 出荷情報
※サーバ性能、ネットワーク性能、ユーザ数によっては単一のサーバでの運用が困難な場合があります。
8 Copyright Ube Information Systems, Inc. All Rights Reserved. - 8 -
Page9
検査機能：規格の考え方
検査機能：規格の考え方
• 品目に対して、複数の規格（社内規格：1つ、顧客規格：無限）を持つことができます。
• 各規格に対しては、検査項目を複数指定することが可能です（上限数なし）。
• 各検査項目に対して、最大3つの規格値（上下限）を設定することができます。
品目マスタ 規格マスタ 規格明細マスタ 規格明細マスタ詳細
品目 社内規格 検査項目A 上下限値01
・ 検査項目B 上下限値02
・
・ A社規格 検査項目C 上下限値03
B社規格 ・
・
C社規格 ・ 上下限値01
・ 上下限値02
・
・ 検査項目A 上下限値03
検査項目D
検査項目E
・
・
・
9 Copyright Ube Information Systems, Inc. All Rights Reserved. - 9 -
Page10
検査機能：入力・照会
検査機能：入力・照会
• 規格毎に設定した検査項目に対して、検査値を入力可能です（検査項目の追加も可能）。
• 入力した値から計算した結果を検査値として使用することが可能です（100%から成分をマイナス等）。
• 検査値は文字での入力も可能です。また、入力した数値を文字に置換することも可能です。
• 画像ファイルを添付することが可能です。
• 規格値に従い入力値をチェックし、合否判定が行えます。規格値はずれの項目はハイライトされます。
• 不合格（規格値はずれ）の場合、確定時に警告メッセージが表示されるため、誤って不合格品を出荷す
ることを抑止できます。
• 管理図参照機能で、過去の検査結果の傾向を確認しながら、検査値を入力できます。
総合判定 管理図の参照
検査値
検査項目による
計算式の指定
規格値はずれ
数値を文字に 規格値
置き換え
10 Copyright Ube Information Systems, Inc. All Rights Reserved. - 10 -
Page11
検査装置連携機能：連携イメージ
検査装置連携機能：連携イメージ
• 検査装置のデータをQC-Oneに取込み、検査結果として保存することができます。
• データ取込時、規格値チェック、合否判定まで行うことができます。
• 検査装置の使用頻度が高い、検査項目が多い場合、作業効率向上、転記ミス防止が期待できます。
• 検査装置にPCが付属しており、データ出力（データベースファイル、テキストファイル、XMLファイル、
CSVファイル、バイナリファイル等）が可能なことを前提としておりますが、装置との直接連携も可能
です。詳細は別途お打合せさせていただきます。
※検査装置連携は、検査装置毎に仕様が異なるため、個別の開発となります。
QC-One ①検査サンプルの 検査装置 ②検査装置PCに
受付を行う QC-Oneの受付情報を入力
サンプル受付
受付情報 QC-One
受付情報入力
③サンプルの
検査を行う
検査装置用PC
検査結果
ファイル出力 検査結果
④検査装置用PCで サンプル検査
検査結果をファイルに出力
検査装置用PC
検査装置
結果紐付け・登録 検査結果ファイル 検査装置例（弊社事例）
[ファイル内容] • ICP発光検査装置
• QC-One受付情報 • 蛍光X線検査装置
⑤受付情報と検査結果ファイルを紐付け、 • 検査結果（検査値） • 粒度分布測定装置
QC-Oneに登録する。 • 原子吸光検査装置
• 膜厚測定装置
11 Copyright Ube Information Systems, Inc. All Rights Reserved. - 11 -
Page12
検査装置連携機能：接続実績
検査装置連携機能：接続実績
ICP発光分光検査装置 ICP発光検査装置
圧縮試験機 ガーレ式デンソメーター
たるみ測定器 電子天秤
テンシロン万能試験機 レーザー回折・散乱式粒度分布計
位相差測定装置 蛍光X線検査装置
原子吸光検査装置 自動滴定装置
絶縁破壊測定装置 測定顕微鏡
多検体ガス吸着量測定装置 炭素・硫黄検査装置
熱検査装置 比表面積測定装置
分光色差計 膜厚測定装置
粒度分布測定装置
12 Copyright Ube Information Systems, Inc. All Rights Reserved. - 12 -
Page13
出荷・成績表機能：ロット選択
出荷・成績表機能：ロット選択
• 出荷対象となる製造ロットを選択し、顧客規格での合否判定が行えます。
• 製造ロットの検査値や、出荷時の情報（出荷量、荷姿など）を成績表に印刷できます。
• 検査値は、製造ロット個別の値、複数の製造ロットの代表値、単純平均値、加重平均値などを出力でき
ます。
出荷ロット：S0001 出荷ロット：S0001 出荷ロット：S0002
製造ロット 製造ロット 製造ロット 製造ロット 製造ロット 製造ロット 製造ロット 製造ロット 製造ロット
L0001 L0002 L0003 L0004 L0005 L0001 L0002 L0003 L0004
検査値 検査値 検査値 検査値 検査値 検査値 検査値 検査値 検査値
代表値、単純平均値、 代表値、単純平均値、
加重平均値 加重平均値
各製造ロットの
検査値を印字
複数製造ロットの
代表値、加重平均値を
印字
13 Copyright Ube Information Systems, Inc. All Rights Reserved. - 13 -
Page14
出荷・成績表機能：成績表
出荷・成績表機能：成績表
• Excelテンプレートに出力すべき項目をマッピングすることで、自由に成績表が作成できます。
• Excel出力時の書式（年月日、数値桁数等）も設定可能です。
• 各種出力名称はマスタから任意に選択（例：日本語 or 英語）することが可能です。
• 直接印刷、PDF出力、Excel出力が可能です。
• 検査項目の追加、フォーマットの変更に柔軟に対応可能です。 書式 出力セル
成績表様式マスタ
出力項目 出力名称
マスタ設定に従い
検査値等を補完
Excel
テンプレート
14 Copyright Ube Information Systems, Inc. All Rights Reserved. - 14 -
Page15
出荷・成績表機能：出荷トレンド
出荷・成績表機能：出荷トレンド
• 顧客毎、品目毎の検査値一覧を表示可能です。
• 検査項目を指定することで、トレンドグラフを表示することが可能です。
• トレンドグラフは出荷日を横軸として、平均値、規格上下限値、±3σ値も表示できます。
出荷トレンド
選択した検査項目の
トレンドグラフ
出荷ロットの
検査値一覧
15 Copyright Ube Information Systems, Inc. All Rights Reserved. - 15 -
Page16
統計分析機能：管理図照会
統計分析機能：管理図照会
• 品目・検査項目ごとの管理図および統計値が表示されます。
• 管理図には、検査値の推移グラフの他に、平均値・±３σ値・規格上下限値が表示されます。
• 統計値では、CP・CPU・CPK・CPL・平均値・最大値・最小値・標準偏差の算出結果が表示されます。
さらに、CP工程能力・CPK工程能力の評価が表示されます。
• Excel出力機能で管理図、及び検査値の明細を出力することができます。出力結果を社内管理資料作成な
どに活用することができます。
管理図照会
表示対象期間
統計値 管理図
16 Copyright Ube Information Systems, Inc. All Rights Reserved. - 16 -
Page17
統計分析機能：トレンド作成
統計分析機能：トレンド作成
• 手入力、もしくは検査装置から入力された検査情報は、トレンド作成機能により、自動的に指定のExcel
ファイルに出力されます。常に最新の情報を参照することが可能です。
• グラフ出力用Excelテンプレートを標準でご提供いたします。トレンド作成機能で出力したExcelファイ
ルを入力とし、各種グラフを作成することができます。
• 作成したグラフはExcelファイルで保存できますので、作成後、自由に加工することが可能です。
• グラフはExcelテンプレートでご提供いたしますので、お客様が自由に変更することができます。
• グラフ出力用Excelテンプレートは、管理図、パレート図、ヒストグラムの3種類を用意しております。
出力項目、 トレンド様式マスタ
Excelファイルを
設定
トレンド作成 グラフ作成
バッチで
Excelファイルを 対象期間、
自動更新 規格値等を入力
検査値入力
グラフ出力用Excel
Excelファイル テンプレート
検査情報 バッチ処理
（定期実行）
検査装置
管理図 パレート図 ヒストグラム
17 Copyright Ube Information Systems, Inc. All Rights Reserved. - 17 -
Page18
統計分析機能：グラフ作成
統計分析機能：グラフ作成
管理図
• 指定期間の検査値から左記の管理図を作成します。
• グラフは検査項目毎のシートに作成されます（複数設
定可能）。
• 横軸はデータ個数、縦軸は検査値を表します。
• CL,UCL,LCLは検査データから自動計算されますが、
Excelシートに固定値を指定することも可能です。
CL ：全データの平均値
UCL ：CL+標準偏差×3（3σ）
LCL ：CL－標準偏差×3（3σ）
パレート図 • 指定期間の検査値から左記のパレート図を作成します。
• グラフは1つのシートに作成されます。
• 横軸は検査項目、縦軸（左）は不合格の発生件数、
縦軸（右）は不合格率を表します。
• 合否判定の基準は、検査項目毎にExcelシートに指定
します（規格マスタからは取得しません）。
18 Copyright Ube Information Systems, Inc. All Rights Reserved. - 18 -
Page19
統計分析機能：グラフ作成
統計分析機能：グラフ作成
ヒストグラム
• 指定期間の検査値で左記のヒストグラムを作成します。
• グラフは検査項目毎のシートに作成されます（複数設
定可能）。
• 横軸は区間幅、縦軸は件数を表します。
• 区間は、値範囲、もしくは数を検査項目毎にExcelシー
トに指定します。
• 最大値、最小値、平均値、標準偏差は、検査値から
自動計算し、Excelシートに表示します。
• 工程能力指数（Cpk）は検査値から自動計算し、
Excelシートに表示します。
Cpu =（上限規格値－平均値）／3σ
Cpl =（平均値－下限規格値）／3σ
Cpk：Cpu,Cplいずれか小さい値
• 上限規格値、下限規格値は検査項目毎にExcelシー
トに指定します（規格マスタからは取得しません）。
19 Copyright Ube Information Systems, Inc. All Rights Reserved. - 19 -
Page20
統計分析機能：異常値監視
統計分析機能：異常値監視
• 統計管理マスタの設定に従い検査結果を監視し、異常を検知します。
• 異常（規格値はずれ）が発生した場合には、警報メール送付を行うことができます。
• 監視内容は品目単位に設定可能です。さらに品目毎の検査項目単位にも設定可能です。
• 規格値はずれの他に、SPCルールに基づく傾向管理も可能です。
統計解析マスタ
監視項目、
内容を設定
異常値監視
バッチで
検査結果を判定
警報メール
検査値入力
検査情報 バッチ処理
（定期実行）
検査装置 警報実績参照
【SPCルール】
ルール1：1点が領域A（±3σ）を超えている。
ルール2：連続する9点が中心線（CL）に対して同じ側にある。
ルール3：連続する6点が増加、または減少している。
ルール4：連続する14点が交互に増減している。
ルール5：連続する3点中2点が同じ側の領域B（±2σ）を超えた領域にある。
ルール6：連続する5点中4点が同じ側の領域C（±1σ）を超えた領域にある。
ルール7：連続する15点が領域C（±1σ）の範囲に存在する（同じ側である必要はない）。
ルール8：連続する8点が領域C（±1σ）を超えた領域にある（同じ側である必要はない）。
20 Copyright Ube Information Systems, Inc. All Rights Reserved. - 20 -
