医療用の抗菌プラスチック筐体ファンレス24型フルHD版Core Ultra 5搭載タッチパネルPC『WMP-24U』
製品カタログ
60601-1第3.2版及び60601-1-2第4.1版を認証の医療用24型パネルPC。CPUにUltra 5を搭載
60601-1安全総則の第3.2版及び60601-1-2 EMC第4.1版等を取得した医療用の24型フルHD液晶一体型のファンレス・パネルPCです。医療機器へも応用可能です。IP65防塵・防滴のフロントベゼル、筐体全体IPX1。抗菌素材のプラスチック筐体を採用。CPUにはUltra 5を搭載。主な特徴は以下の通りとなります。
■高性能のIntel Core Ultra 5 Processor 225U - 4.8GHz（Intel Graphics内蔵）搭載
■1.5kV絶縁のシリアル・ポートとLANポートを標準装備
●1.5kV絶縁のシリアル・ポート（RS-232C/RS422/RS-485切替可） x 1ポート
●1.5kV絶縁のLAN・ポート（2.5Gbps） x 1ポート
■狭額フレーム、薄型・軽量ボディーを実現
■『ポリ塩化ビニル』を含まない「PVCフリー」を実現
■USB3.2 x 2ポートとUBS2.0 x 2ポートを標準装備
■USB Type-C x 1ポートを標準装備
■HDMI映像出力 x 1ポート標準装備
■OS搭載用のストレージにはM.2 SSDを標準採用
【主な機器仕様】
■Intel Core Ultra 5 Processor 225U（Intel Graphisc内蔵）
■軽量・狭額フレーム筐体: 536.0 x 349.6 x 61.2 mm （約 5.9kg）
■フロントベゼルは『IP65対応の防塵・防滴』
■細菌を寄付けないシームレス構造の『表面フル・フラット表面』
■24インチ フルHD （1920 x 1080）8bit True Colorの液晶パネル
■投影型静電容量タッチパネル（10ポイント・マルチタッチ）を標準搭載
■DDR5 SO-DIMM x 2スロット最大96GBまでサポート可
■2Wのステレオ・スピーカ内蔵
■拡張スロット： PCI-E x4 スロット搭載可
■標準のI/Oポート
●1.5kV絶縁のシリアル・ポート x 1
●1.5kV絶縁のLAN・ポート（2.5Gbps） x 1
●2.5Gbps LAN x 1
●USB3.2 x 2ポートとUBS2.0 x 2ポート
●USB Type-C x 1
●HDMI映像出力 x 1
●オーディオLine-outとマイク入力のComboジャック
関連メディア
このカタログについて
| ドキュメント名 | 医療用の抗菌プラスチック筐体ファンレス24型フルHD版Core Ultra 5搭載タッチパネルPC『WMP-24U』 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 275.1Kb |
| 取り扱い企業 | Wincommジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

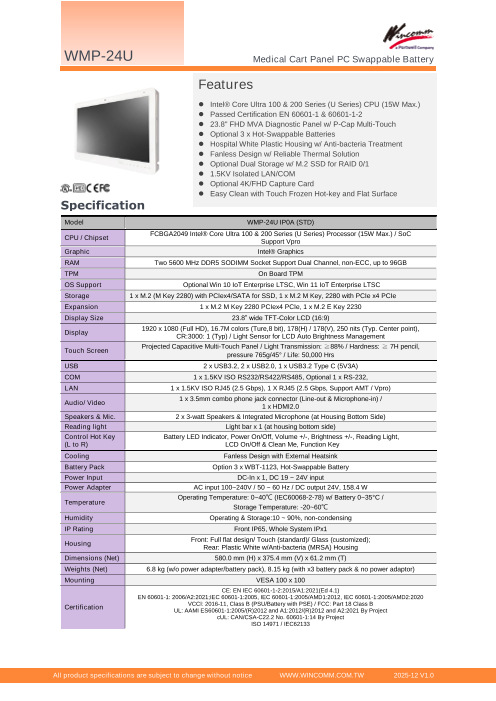

Page1
WMP-24U Medical Cart Panel PC Swappable Battery
Features
⚫ Intel® Core Ultra 100 & 200 Series (U Series) CPU (15W Max.)
⚫ Passed Certification EN 60601-1 & 60601-1-2
⚫ 23.8" FHD MVA Diagnostic Panel w/ P-Cap Multi-Touch
⚫ Optional 3 x Hot-Swappable Batteries
⚫ Hospital White Plastic Housing w/ Anti-bacteria Treatment
⚫ Fanless Design w/ Reliable Thermal Solution
⚫ Optional Dual Storage w/ M.2 SSD for RAID 0/1
⚫ 1.5KV Isolated LAN/COM
⚫ Optional 4K/FHD Capture Card
⚫ Easy Clean with Touch Frozen Hot-key and Flat Surface
Specification
Model WMP-24U IP0A (STD)
FCBGA2049 Intel® Core Ultra 100 & 200 Series (U Series) Processor (15W Max.) / SoC
CPU / Chipset
Support Vpro
Graphic Intel® Graphics
RAM Two 5600 MHz DDR5 SODIMM Socket Support Dual Channel, non-ECC, up to 96GB
TPM On Board TPM
OS Support Optional Win 10 IoT Enterprise LTSC, Win 11 IoT Enterprise LTSC
Storage 1 x M.2 (M Key 2280) with PCIex4/SATA for SSD, 1 x M.2 M Key, 2280 with PCIe x4 PCIe
Expansion 1 x M.2 M Key 2280 PCIex4 PCIe, 1 x M.2 E Key 2230
Display Size 23.8” wide TFT-Color LCD (16:9)
1920 x 1080 (Full HD), 16.7M colors (Ture,8 bit), 178(H) / 178(V), 250 nits (Typ. Center point),
Display
CR:3000: 1 (Typ) / Light Sensor for LCD Auto Brightness Management
Projected Capacitive Multi-Touch Panel / Light Transmission: ≧88% / Hardness: ≧ 7H pencil,
Touch Screen
pressure 765g/45° / Life: 50,000 Hrs
USB 2 x USB3.2, 2 x USB2.0, 1 x USB3.2 Type C (5V3A)
COM 1 x 1.5KV ISO RS232/RS422/RS485, Optional 1 x RS-232,
LAN 1 x 1.5KV ISO RJ45 (2.5 Gbps), 1 X RJ45 (2.5 Gbps, Support AMT / Vpro)
1 x 3.5mm combo phone jack connector (Line-out & Microphone-in) /
Audio/ Video
1 x HDMI2.0
Speakers & Mic. 2 x 3-watt Speakers & Integrated Microphone (at Housing Bottom Side)
Reading light Light bar x 1 (at housing bottom side)
Control Hot Key Battery LED Indicator, Power On/Off, Volume +/-, Brightness +/-, Reading Light,
(L to R) LCD On/Off & Clean Me, Function Key
Cooling Fanless Design with External Heatsink
Battery Pack Option 3 x WBT-1123, Hot-Swappable Battery
Power Input DC-In x 1, DC 19 ~ 24V input
Power Adapter AC input 100~240V / 50 ~ 60 Hz / DC output 24V, 158.4 W
Operating Temperature: 0~40℃ (IEC60068-2-78) w/ Battery 0~35°C /
Temperature
Storage Temperature: -20~60℃
Humidity Operating & Storage:10 ~ 90%, non-condensing
IP Rating Front IP65, Whole System IPx1
Front: Full flat design/ Touch (standard)/ Glass (customized);
Housing
Rear: Plastic White w/Anti-bacteria (MRSA) Housing
Dimensions (Net) 580.0 mm (H) x 375.4 mm (V) x 61.2 mm (T)
Weights (Net) 6.8 kg (w/o power adapter/battery pack), 8.15 kg (with x3 battery pack & no power adaptor)
Mounting VESA 100 x 100
CE: EN IEC 60601-1-2:2015/A1:2021(Ed 4.1)
EN 60601-1: 2006/A2:2021;IEC 60601-1:2005, IEC 60601-1:2005/AMD1:2012, IEC 60601-1:2005/AMD2:2020
VCCI: 2016-11, Class B (PSU/Battery with PSE) / FCC: Part 18 Class B
Certification
UL: AAMI ES60601-1:2005/(R)2012 and A1:2012/(R)2012 and A2:2021 By Project
cUL: CAN/CSA-C22.2 No. 60601-1:14 By Project
ISO 14971 / IEC62133
All product specifications are subject to change without notice WWW.WINCOMM.COM.TW 2025-12 V1.0
Page2
WMP-24U Medical Cart Panel PC Swappable Battery
Dimensions Units (mm)
Major Options & Customization
① Battery Pack: 3 x WBT-1123 Series, Hot-Swappable Battery
Battery & Charger ② Battery Charger Station: WCS-1123 6-Slot w/Power Supply Inside
③ Battery Monitoring Management Software (BMMS)
① 802.11 BE WLAN + Bluetooth module (Wifi-7)
② Auto focus 5M pixel webcam module
③ M.2 type 2280 SSD module (can’t co-exist with capture card)
④ RFID (13.56MHz); RFID with single sign on
⑤ Full HD SC400N1 M2 AIO capture card or 4K M.2 SC710N1_M2_12G-SDI+HDMI2.0 capture card
(can’t co-exist with 30W power output module)
⑥ 2 x USB 3.0 at side
Options
⑦ 1 x COM added at I.O. bracket
⑧ 1 x USB2.0 added at I.O. bracket
⑨ Smart card reader at side or CAC / PIV Reader (FIPS-201)
⑩ Equipotential terminal pin
⑪ AG film
⑫ 30 Watt Power output module for external device (can’t co-exist with capture card)
⑬ Win 10 or Win 11 64 bit IoT Enterprise LTSC
①WDT AP/API
②OSD AP
AP/API ③i-Control AP
④HW Monitor AP
⑤Hotkey Control AP/API
①Tempered Glass
Customization
②Touch with AG Coating
Order Information
Item Configuration
WMP-24U-IP0A-5 Core ultra 5-225U 1.5 ~ 4.8 GHz / DDR5 8G RAM / M.2 128G SSD / P.cap touch / Vpro
WMP-24U-IP0A-7 Core ultra 7-255U 2.0 ~ 5.2 GHz / DDR5 8G RAM / M.2 128G SSD / P.cap touch / Vpro
I/O ports
Hot-Swappable Batteries
Charger Station Medical Cart Application
All product specifications are subject to change without notice WWW.WINCOMM.COM.TW 2025-12 V1.0
