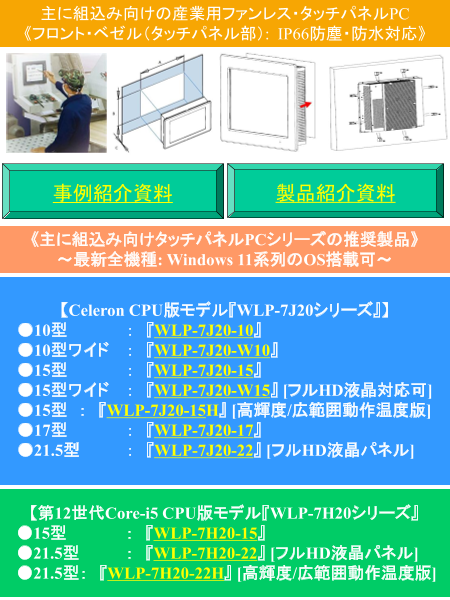

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(458.5Kb)

主に組込み用途向け薄型ファンレス・パネルPCシリーズ

製品カタログ
Wincommジャパン株式会社
会社案内ダウンロード
お問い合わせ
電話でお問い合わせ

10", 12", 15", 17", 19", 21.5"で低価格版と第7/8世代Core-i5高性能版と幅広いラインナップ

本資料は、工作機械やKIOSK端末などへの主に組込み用途向けファンレス・タッチパネルPCシリーズを掲載した総合カタログです。大別してCeleron CPU搭載の低消費電力版とCore-i CPU搭載の高性能モデルの2種類があり、以下の通りの画面サイズを標準でラインナップ。半屋外設置向けの高輝度(1,000cd/m2)・広範囲動作温度版(-20～60(65℃)対応)も用意。また、液晶モジュールとBOX型PCを分離可能なモジュール・タイプもリリースされています。組込み用の取付金具も標準機器同梱されます。

【液晶一体型の標準タッチパネルPCシリーズ】
　《Celeron CPU搭載の低消費電力版》: 10, 10ワイド, 15, 15ワイド, 17, 21.5型
　《Core-i5 CPU搭載の高性能モデル》:　15, 21.5型

【分離可能なモジュール・タイプ】
　《第14世代Core-i5 CPU搭載の高性能モデル》:　21.5型
　《第9世代Core-i5 CPU搭載の高性能モデル》:　15, 17, 19, 21.5, 24型
　《AMD Ryzenの高性能グラフィック内蔵版》:　15, 21.5, 24型

≪低価格モデル「WLP-7J20シリーズ」の主な特長≫
・Celeron-J6412 CPU搭載
・10, 10ワイド, 15, 15ワイド, 17, 21.5型の6サイズで選択可
・USB 3.2(Gen1) x 2ポート、USB2.0 x 2ポート標準装備
・HDMI映像出力とVGA（アナログRGB）映像出力あり

≪高性能モデル「WLP-7H20シリーズ」の主な特長≫
・Intel Core-i5-1245UE CPU搭載
・15型と21.5型の2サイズで選択可
・USB 3.2 Gen2 Type-C x 2ポート、USB3.2 Gen2 x 2ポート、 USB2.0 x 2ポート
・HDMI映像出力 x 2ポート

≪分離可能なモジュール・タイプ（高性能モデル）≫
　《第14世代Core-i5 CPU搭載の高性能モデル》:　21.5型
　《第9世代Core-i5 CPU搭載の高性能モデル》:　15, 17, 19, 21.5, 24型
　《AMD Ryzenの高性能グラフィック内蔵版》:　15, 21.5, 24型

このカタログについて

ドキュメント名 主に組込み用途向け薄型ファンレス・パネルPCシリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 458.5Kb
登録カテゴリ
取り扱い企業 Wincommジャパン株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
IP66防塵・防水パネルPC『WTPシリーズ』製品概要
製品カタログ

Wincommジャパン株式会社

この企業の関連カタログの表紙
医療機器向けの抗菌プラスチック筐体タッチパネルPC総合カタログ
製品カタログ

Wincommジャパン株式会社

この企業の関連カタログの表紙
工作機械やKIOSK端末等への組込み用途タッチパネルPCの導入事例
製品カタログ

Wincommジャパン株式会社

このカタログの内容

Page1

スライド 1

主に組込み向けの産業用ファンレス・タッチパネルPC 《フロント・ベゼル（タッチパネル部）: IP66防塵・防水対応》 事例紹介資料 製品紹介資料 《主に組込み向けタッチパネルPCシリーズの推奨製品》 ～最新全機種: Windows 11系列のOS搭載可～ 【Celeron CPU版モデル『WLP-7J20シリーズ』】 ●10型 ： 『WLP-7J20-10』 ●10型ワイド ： 『WLP-7J20-W10』 ●15型 ： 『WLP-7J20-15』 ●15型ワイド ： 『WLP-7J20-W15』 [フルHD液晶対応可] ●15型 ： 『WLP-7J20-15H』 [高輝度/広範囲動作温度版] ●17型 ： 『WLP-7J20-17』 ●21.5型 ： 『WLP-7J20-22』 [フルHD液晶パネル] 【第12世代Core-i5 CPU版モデル『WLP-7H20シリーズ』 ●15型 ： 『WLP-7H20-15』 ●21.5型 ： 『WLP-7H20-22』 [フルHD液晶パネル] ●21.5型： 『WLP-7H20-22H』 [高輝度/広範囲動作温度版]
Page2

スライド 2

産業用ファンレス・パネルPC 【主に組込み向け】 《工作機械・精密機械やKIOSK端末への組込み、一般生産管理端末など向けに最適》 【Celeron版のパネルPC『WLP-7J20(H)シリーズ』】 WLP-7J20シリーズ: 表面フルフラット構造 《「WLP-7J20」標準モデル》 - Windows 11系列のOSも搭載可能 ■CPU ： Intel Celeron J6412（Intel第10世代UHDグラフィックス内蔵） ●10型（SVGA: 800 x 600） [313 x 240 x 54 mm] 2.15” 17” 15”W 15” 10”W 10” ●10型ワイド（Wide XGA: 1280 x 800） [313 x 240 x 54 mm] ●15型（XGA: 1024 x 768） [398 x 330 x 72mm] ●15型ワイド（フルWide XGA: 1366 x 768） [452 x 330 x 72 mm] ●17型（フルHD: 1920 x 1080） [426.2 x 358.6 x 77.1 mm] ●21.5型（フルHD: 1920 x 1080） [584.2 x 364.6 x 77.5mm] 《 「WLP-7J20-15H」高輝度・広範囲動作温度対応版》 [半屋外設置向け] ■CPU ： Intel Atom 6413E （Intel第10世代UHDグラフィックス内蔵） ■15型（XGA: 1024 x 768） [液晶輝度: 1000cd/m2, 動作温度: -20℃～60℃] ヒートパイプ構造とCPUヒーター活用で広範囲動作温度を実現 【Intel第12世代Core-i版パネルPC『WLP-7H20（H）シリーズ』】 《「WLP-7H20」標準モデル》 ■CPU ： Intel 第12世代Core-i5-1245UE [Intel Iris Xe グラフィックス内蔵] フルフラット ■15型（XGA: 1024 x 768）、 21.5型フルHD (1920 x 1080) ■21.5型フルHD 高輝度・広範囲動作温度版 [液晶輝度: 1000cd/m2, 動作温度: -20℃～60℃] 背面・ヒートシンク放熱 前面から装着 して背面にて 専用の取付け 金具で固定 【主に組み込み向けパネルPCシリーズでは取り付け金具を標準機器同梱】 【液晶モジュールとBOX型PCを分離可能なモジュール・タイプ】 本シリーズは、『タッチパネル付き液晶モジュール』と『BOX型PC』に分離可能なタイプとなりますので、 ご購入時や修理時も『タッチパネル 付き液晶モジュール』と『BOX型PC』に分離して対応可能です。現在、Intel 第14世代Core-i5版にて21.5型、Intel 第9世代Core-i5版にて 15, 17, 19, 21.5/24フルHD型の5サイズ、AMD Ryzen CPU版にて15, 21.5/24フルHD 型の3サイズがリリースされております。 《WLPM-H22シリーズの標準モデル》 《WLPM-V00シリーズの標準モデル》 ■CPU: Intel第14世代Core-i5-14400 (UHD Graphic 730 内蔵) ■CPU ： AMD Ryzen V1605B-2.0GHz (4 Core) ■液晶パネル： 21.5フルHD型 ■液晶モジュール： 《WLPM-900シリーズの標準モデル》 15, 21.5/24フルHD型の3サイズ ■CPU ： Core-i5-9500TE-2.2 GHz (6 Core) （UHD Graphics 630内蔵） ■2nd HDD; ■液晶モジュール： 15, 17, 19, 21.5/24フルHD型の5サイズ 外側から容易に取付・取外し可能な ■2nd HDD; 外側から容易に取付・取外し可能なスロットあり スロットあり
