医療向け27型4K解像度（3840 x 2160）液晶、抗菌アルミ筐体。第13世代Core-i5、IP54防塵防滴対応、電源内蔵版
医療向け抗菌アルミ筐体の27型4K液晶パネル採用のAC/DC電源内蔵版のファンレス・パネルPCです。オプションI/Oカバー装着で全面IP54防塵・防滴へも対応可能です。以下のような特徴を有しております。
■高性能のCore-i5-13600HE-4.8GHz (12-Core, Intel Iris Xe グラフィックス内蔵) 搭載
■抗菌アルミニウム筐体を全面採用（オプションのI/Oカバー利用で全面IP54防塵・防滴対応可能）
■27型4Kパネル（解像度: 3840 x 2160）の8bit True ColorでLEDバックライト搭載の液晶パネル採用
■AC/DC電源内蔵のため、外付けのAC/DCアダプタなし
■『ポリ塩化ビニル』を含まない「PVCフリー」を実現
■OS搭載用のストレージには、M.2 SSDを標準採用 （OSの起動速度も大幅向上）
■Windows 11系列のOSも搭載可能で、『fTPM機能』もサポート
■UBS3.2 gen2 type x 4ポート標準装備
■LANポート: 2.5Gbps x 1ポート, 1Gbps x 1ポート
■外部モニターへの出力も可能とするため、HDMIとDisplayPortの映像出力も標準装備
■PCI Express x8スロット（最大供給電力: 20W）搭載可
■オプションでSATA 2nd SSD（HDD）も搭載可能
■シリアルコネクタ（D-Sub 9ピン）： 合計 2ポート
・RS-232固定: 1ポート
・RS-232/422/485の何れかに切替可能なポート: 1 ポート
■オーディオ・ジャック ・Line-Out, マイク入力
■拡張スロット（オプション） ・PCI Express x8スロット
■AC入力端子：100V～240V / 47～63Hz 入力 （ACアダプタ不要）
関連メディア
このカタログについて
| ドキュメント名 | 医療向け27型4K液晶パネル_Intel第13世代Core-i5_IP54防滴_電源内蔵版『WMP-27T-PIS』 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 225Kb |
| 登録カテゴリ | |
| 取り扱い企業 | Wincommジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

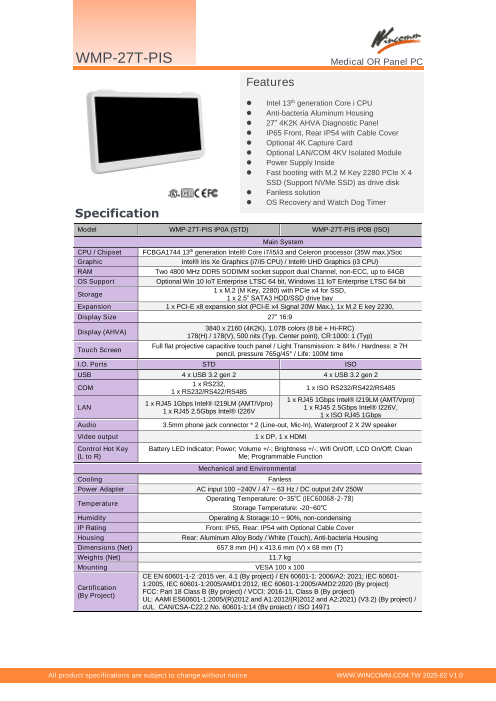

Page1
WMP-27T-PIS
Medical OR Panel PC
Features
⚫ Intel 13th generation Core i CPU
⚫ Anti-bacteria Aluminum Housing
⚫ 27” 4K2K AHVA Diagnostic Panel
⚫ IP65 Front, Rear IP54 with Cable Cover
⚫ Optional 4K Capture Card
⚫ Optional LAN/COM 4KV Isolated Module
⚫ Power Supply Inside
⚫ Fast booting with M.2 M Key 2280 PCIe X 4
SSD (Support NVMe SSD) as drive disk
⚫ Fanless solution
⚫ OS Recovery and Watch Dog Timer
Specification
Model WMP-27T-PIS IP0A (STD) WMP-27T-PIS IP0B (ISO)
Main System
CPU / Chipset FCBGA1744 13th generation Intel® Core i7/i5/i3 and Celeron processor (35W max.)/Soc
Graphic Intel® Iris Xe Graphics (i7/i5 CPU) / Intel® UHD Graphics (i3 CPU)
RAM Two 4800 MHz DDR5 SODIMM socket support dual Channel, non-ECC, up to 64GB
OS Support Optional Win 10 IoT Enterprise LTSC 64 bit, Windows 11 IoT Enterprise LTSC 64 bit
1 x M.2 (M Key, 2280) with PCIe x4 for SSD,
Storage
1 x 2.5” SATA3 HDD/SSD drive bay
Expansion 1 x PCI-E x8 expansion slot (PCI-E x4 Signal 20W Max.), 1x M.2 E key 2230,
Display Size 27” 16:9
3840 x 2160 (4K2K), 1.07B colors (8 bit + Hi-FRC)
Display (AHVA)
178(H) / 178(V), 500 nits (Typ. Center point), CR:1000: 1 (Typ)
Full flat projective capacitive touch panel / Light Transmission: ≥ 84% / Hardness: ≥ 7H
Touch Screen
pencil, pressure 765g/45° / Life: 100M time
I.O. Ports STD ISO
USB 4 x USB 3.2 gen 2 4 x USB 3.2 gen 2
1 x RS232,
COM 1 x ISO RS232/RS422/RS485
1 x RS232/RS422/RS485
1 x RJ45 1Gbps Intel® I219LM (AMT/Vpro)
1 x RJ45 1Gbps Intel® I219LM (AMT/Vpro)
LAN 1 x RJ45 2.5Gbps Intel® I226V,
1 x RJ45 2.5Gbps Intel® I226V
1 x ISO RJ45 1Gbps
Audio 3.5mm phone jack connector * 2 (Line-out, Mic-In), Waterproof 2 X 2W speaker
Video output 1 x DP, 1 x HDMI
Control Hot Key Battery LED Indicator; Power; Volume +/-; Brightness +/-; Wifi On/Off, LCD On/Off; Clean
(L to R) Me; Programmable Function
Mechanical and Environmental
Cooling Fanless
Power Adapter AC input 100 ~240V / 47 ~ 63 Hz / DC output 24V 250W
Operating Temperature: 0~35℃ (IEC60068-2-78)
Temperature
Storage Temperature: -20~60℃
Humidity Operating & Storage:10 ~ 90%, non-condensing
IP Rating Front: IP65, Rear: IP54 with Optional Cable Cover
Housing Rear: Aluminum Alloy Body / White (Touch), Anti-bacteria Housing
Dimensions (Net) 657.8 mm (H) x 413.6 mm (V) x 68 mm (T)
Weights (Net) 11.7 kg
Mounting VESA 100 x 100
CE EN 60601-1-2 :2015 ver. 4.1 (By project) / EN 60601-1: 2006/A2: 2021; IEC 60601-
1:2005, IEC 60601-1:2005/AMD1:2012, IEC 60601-1:2005/AMD2:2020 (By project)
Certification
FCC: Part 18 Class B (By project) / VCCI: 2016-11, Class B (By project)
(By Project)
UL: AAMI ES60601-1:2005/(R)2012 and A1:2012/(R)2012 and A2:2021) (V3.2) (By project) /
cUL CAN/CSA-C22.2 No. 60601-1:14 (By project) / ISO 14971
All product specifications are subject to change without notice WWW.WINCOMM.COM.TW 2025-02 V1.0
Page2
WMP-27T-PIS
Medical OR Panel PC
Dimensions Units (mm)
Major Options
1. Cable clean I.O. cover (w/ 3x sealed grommet; w/ 3-4mm *1, 4-5mm*1, 5-6mm*1, 6-7mm*1
Accessory 7-8mm*1 grommet)
2. WMP series stand, VESA 100
1. 802.11 be WLAN + Bluetooth module (Wifi-7)
2. 2.5” SSD module
3. M.2 type 2280 module
4. RFID (13.56MHz)
Options 5. TPM 2.0 module (SPI Interface)
6. Full HD capture card or 4K SC710N1 12G SDI capture card
7. Equipotential terminal pin
8. AG film
9. Windows 10 IoT Enterprise LTSC 64 bit / Windows 11 IoT Enterprise LTSC 64 bit
10. 4KV ISO USB2.0 x 2 card (High speed)
1. Tempered glass
2. Touch with AG coating
- anti-reflective,
- anti-microbial,
Customization
- anti-glare,
- anti-fingerprint
3. Auto focus 5M pixel webcam module
4. Optical bonding
Order Information
Item Configuration
Core i5-13600HE 4.8GHz/ DDR5 8G RAM/ M.2 128G SSD/ Full flat P.cap touch /4K
WMP-27T-PIS-IP0A-i5
(support Vpro)
Core i7-13800HE 5.0GHz/ DDR5 8G RAM/ M.2 128G SSD/ Full flat P.cap touch / 4K
WMP-27T-PIS-IP0A-i7
(support Vpro)
WMP-27T-PIS-IP0B-i5 Core i5-13600HE 4.8GHz/ DDR5 8G RAM/ M.2 128G SSD/ Full flat P.cap touch / 4K / ISO
(support Vpro)
I/O ports
All product specifications are subject to change without notice WWW.WINCOMM.COM.TW 2025-02 V1.0
