タッチパネルPCの総合カタログ【産業用・医療用・完全防塵防水】

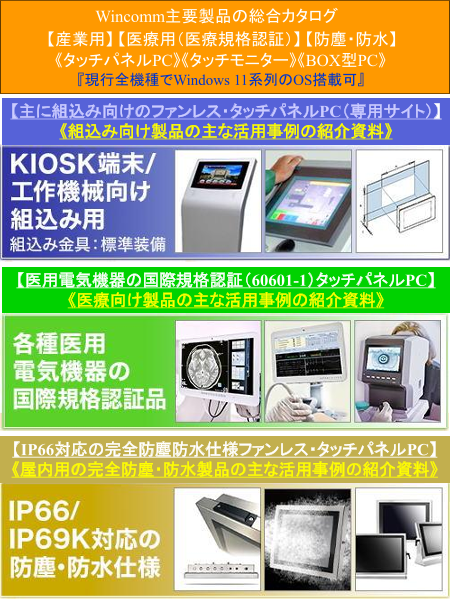

Wincomm主要製品の総合カタログ 【産業用】 【医療用（医療規格認証）】 【防塵・防水】 《タッチパネルPC》《タッチモニター》《BOX型PC》 【主に組込み向けのファンレス・タッチパネルPC】 《KIOSK/工作機械向け-タッチIP66防塵・防水仕様》 【医用電気機器の国際規格認証（60601-1）タッチパネルPC】 《抗菌プラスチック筐体-手術室や医療機器として利用可能》 【IP66対応の完全防塵防水仕様ファンレス・タッチパネルPC】 《ステンレス筐体 -食品・薬品・板金加工業や厨房等で最適》

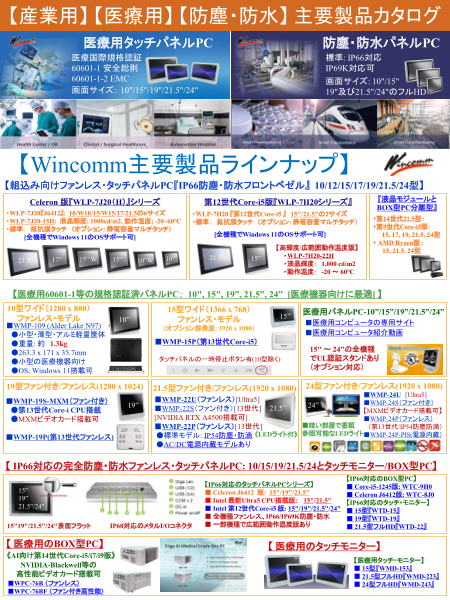

【産業用】 【医療用】 【防塵・防水】主要製品カタログ 医療用タッチパネルPC 防塵・防水パネルPC 医療国際規格認証 標準: IP66対応 60601-1 安全総則 IP69K対応可 60601-1-2 EMC 画面サイズ: 10"/15" 画面サイズ: 10"/15"/19"/21.5"/24" 19"及び21.5"/24"のフルHD 【Wincomm主要製品ラインナップ】 【組込み向けファンレス・タッチパネルPC『IP66防塵・防水フロントベゼル』 10/12/15/17/19/21.5/24型】 Celeron 版『WLP-7J20（H）/7B20（H）』シリーズ 第8/12世代Core-i5版『WLP-7G20/7H20シリーズ』 『液晶モジュールと BOX型PC分離型』 ・WLP-7J20『J6412』: 10/W10/15/W15/17/21.5の6サイズ ・WLP-7H20 『第12世代Core-i5 』 15"/21.5"の2サイズ ・WLP-7J20-15H: 液晶輝度; 1000cd/m2, 動作温度; -20~60℃ ・WLP-7G20 『第8世代Core-i5 』 15"/21.5"の2サイズ ・第9世代Core-i5版： [J6412（Elkhart Lake）以上ではWindows 11のOSサポート可] ・標準： 抵抗膜タッチ （オプション: 静電容量マルチタッチ） 15, 17, 19, 21.5, 24型 ・WLP-7B20シリーズ『J1900』: 10"/12"/15"の3サイズ [全機種でWindows 11のOSサポート可] ・ AMD Ryzen版 : [標準： 抵抗膜タッチ （オプション: 静電容量マルチタッチ）] 15, 21.5, 24型 【高輝度/広範囲動作温度版】 【高輝度/広範囲温度版】 21.5” 15” ・WLP-7H20-22H ・WLP-7B20-10H/15H ・液晶輝度： 1,000 cd/m2 [1000cd/m2, -20~65℃] ・動作温度： -20 ～ 60℃ 【医療用60601-1等の規格認証済パネルPC： 10", 15", 19”, 21.5”, 24” [医療機器向けに最適] 】 モ,室電テレニ内子ビタ機 ーが器含まれている画像 10型ワイド（1280 x 800） 自動的に生成された説明 15型ワイド（1366 x 768） 10” 医療用パネルPC1-51”0”/15”/19”/21.5”/24” ファンレス・モデル 10” ファンレス・モ 15” ■WMP-105 (Celeron N3350) 15” 19” 17デ” ル ■WMP-155 （Celeron J3455版） ■医療用コンピュータの専用サイト 白 が含まれている画像 非常に高い精度で生成された説明 ●小型・薄型・アルミ軽量筐体 ●OS; Windows 10 IoTのみ ■医療用コンピュータ紹介動画 ●重量: 約 1.3kg ■WMP-15J/WMP-15P （第8/13世代） ●263.3 x 171 x 35.7mm ●Windows 11系列のOS搭載可 15" ～ 24"の全機種 ●小型の医療機器向け タッチパネルの一時停止ボタン有(10型除く) でUL認証スタンドあり ●OS; Windows 10 IoTのみ （オプション対応） 19型ファン付き/ファンレス(1280 x 1024) 21.5型ファン付き/ファンレス(1920 x 1080) 24型ファン付き/ファンレス(1920 x 1080) ■WMP-24S（ファン付き） ■WMP-19S-MXM（ファン付き） ■WMP-22S（ファン付き）[13世代] 19” [NVIDIA RTX A4500搭載可] 21.5” 24” 【MXMビデオカード搭載可】 ●第13世代Core-i CPU搭載 ■WMP-24P（ファンレス） ●MXMビデオカード搭載可 ■WMP-22P（ファンレス）[12世代] ●標準モデル: IP54防塵・防滴 ■暗い部屋で書類 （第12世代/IP54防塵防滴） ■WMP-19P(第13世代ファンレス) ■WMP-24P-PIS(電源内蔵） ●AC/DC電源内蔵モデルあり 《LEDライト付》 参照可能なLEDライト ■WMP-19J（第8世代ファンレス） ■WMP-22J （第8世代ファンレス） 【 IP66対応の完全防塵・防水ファンレス・タッチパネルPC: 10/15/19/21.5/24とタッチモニター/BOX型PC】 【IP66対応のBOX型PC】 【IP66対応のタッチパネルPCシリーズ】 ■ Core-i5-1245版: WTC-9H0 10"/15" ■ Celeron J1900 版: 10"/15"/19"21.5"/24" ■ Celeron J6412版: WTC-8J0 19” ■ Celeron J6412 版: 15"/19"21.5" 【IP66対応のタッチ・モニター】 21.5"/24" ■ Intel 第8/12世代Core-i5 版: 15"/19"21.5"/24" ■ 15型『WTD-15』 ■ 全機種ファンレス、IP66/IP69K防塵・防水 ■ 19型『WTD-19』 10"/15"19"/21.5"/24"表面フラット IP68対応のメタルI/Oコネクタ ■ 広範囲動作温度版や屋外向け製品あり ■ 21.5型フルHD『WTD-22』 【 医療用のBOX型PCシリーズ】 《AI向け第9世代の高性能最新モデル》 ■WPC-766 （第6世代ファンレス） ～AI Coreやキャプチャー・カードなど搭載可～ ■WPC-766E （第6世代ファンレス拡張版） ■WPC-767（ファンレス） ■WPC-767F（ファン付き） 電子機器 が含まれている画像 電子機器 が含まれている画像 電子機器 自動的に生成された説明 自動的に生成された説明 が含まれている画像 電子機器の部品 自動的に生成された説明 中程度の精度で自動的に生成された説明

医療機器・手術室向けに利用可能な医療規格認証パネルPC 【10型ワイド、15型ワイド、19型】 医療国際規格60601-1-2 EMC他の認証製品 ～ポリ塩化ビニルを含まない『PVCフリー』を実現（WMP-105除く）～ 医療用タッチパネルPC 医療国際規格認証 60601-1 安全総則 60601-1-2 EMC ■10型ワイド： WMP-105（小型・薄型・軽量ファンレス・Celeron CPUモデル） モ,室電テニレ内子タビ機ー が器含まれている画像 室,ケ壁アーク内セスサリ が含まれている画像 自動的に生成された説明 自動的に生成された説明 【主な特徴】: ファンレス、液晶パネル解像度: 1280 x 800 ・WMP-105 : Intel Celeron-N2930 (4-core) CPU搭載 (Intel HD Graphics内蔵) ・外形寸法: 263.3mm (H) x 171mm (V) x 35.7mm (T) （約 1.3kg: ACアダプタ除く） ・取得規格: IEC60601-1-2 EMC 第4版のみ, VCCI Class B ■15型ワイド： WMP-155/15J/15P（抗菌プラスチック/ファンレスCeleron/Core-i CPU版） 【WMP-155/15J/15Pの筐体】 【主な特徴】: ファンレス / 液晶パネル解像度: 1366 x 768 / マルチタッチ 【WMP-155背面】 オ,電室白ー子内 がブレ含ンンまジれている画像 自動的に生成された説明 ・WMP-155 : Intel Apollo Lake Celeron J3455（Intel HD Graphics 500内蔵） [外形寸法: 430 x 300 x 83mm （約 5kg）] 【統一の前面】 ・WMP-15J : Intel Whiskey Lake Core i5-8265U-1.6GHz（第8世代UHD Graphics） 【WMP-15J/15P背面】 ・WMP-15P : Intel Raptor Lake Core-i5-1335U-4.60GHz（Iris Xe Graphics eligible） 白 が含まれている画像 非常に高い精度で生成された説明 [外形寸法: 430 x 300 x 88.4mm （約 5kg）] 《15型モデルのフロント・ボタン》 『Clean Me』 『バックライトON/OFF』 『MUTE』 『ファンクションキー』 他 ■19型: WMP-19S/19P/19J（抗菌プラスチック・表面フルフラット/第8/13世代Core-i版） 【WMP-19J/P/Sの筺体】 【主な特徴】: ファンレス/スマート・ファン付き、液晶パネル解像度: 1280 x 1024 電,白室壁子内 がレ含ンまジれている画像 非常に高い精度で生成された説明 ・WMP-19S: Intel 第13世代Core-i5/i7 CPU （NVIDIA RTX A4500カード搭載可） ・WMP-19P : Intel Raptor Lake Core-i5-1335U-4.60GHz（Iris Xe Graphics eligible） ・WMP-19J : Intel Whiskey Lake Core i5-8265U-1.6GHz（第8世代UHD Graphics） ・外形寸法: 450 x 420 x 85.3mm （約 7.5kg）, PCAPマルチ。タッチ 【WMP-19J/19P背面】 【 ・前面ボタン： Clean Me, 音量調整, 輝度調整, バックライトON/OFF他 WMP-19S背面】 【10", 15", 19"型でのサポートOS】： Windows 10 IoT Enterprise（組込OS）は現行全機種で搭載可能 ・Windows 10系列のみ搭載可能なモデル : WMP-101 WMP-155 ・Windows 10/11系列を両方搭載可能なモデル : WMP-15J WMP-15P WMP-19J WMP-19P WMP-19S 医療診断機器 手術室内及び集中治療室（ICU）での応用事例 （米国/欧州） ベッドサイド端末 医療ロボットDa Vinci （欧州） スタンド

医療機器に利用可能な医療規格認証パネルPC & タッチモニター 【21.5型 / 24型 フルハイビジョン液晶パネル版】 医療国際規格60601-1-2 EMC第4版他の認証製品 ～ポリ塩化ビニルを含まない『PVCフリー』を実現（WMP-105除く）～ ■21.5型フルHD： WMP-22S/22P/22J（WMP-22S: MXMビデオ・カード搭載可） 【主な特徴】: 第8/12/13世代Core-i CPU搭載版、液晶パネル解像度: 1920 x 1080 【WMP-22S新筺体の背面】 ・WMP-22S: Intel Core-i5-13500TE/Core-i7-13700TE （Intel UHD Graphic 770内蔵） ・WMP-22P: Intel Alder Lake Core-i5-1235U ファンレス （Intel Iris Xe Graphics内蔵） ●標準モデル： 専用の標準同梱I/Oカバー利用でIP54（防塵・防滴）実現 ・WMP-22P-PIS : Intel Alder Lake Core-i5-12600HE （Intel Iris Xe Graphics内蔵） ●AC/DC電源内蔵（外付けACアダプタ無し） ・WMP-22J : Intel Whiskey Lake Core i5-8265U ファンレス（第8世代UHD Graphics） 【WMP-22P標準IP54筐体】 【21.5型（含む24型）の特有機能】: ・暗い場所で書類を参照可能とする『LEDライト・バー』標準装備（24型と同等） ・側面にUSB2.0ポート、スマート・カード挿入口追加可能 ・MXMモジュール: NVIDIA RTX A4500他のビデオ・カード内蔵可（WMP-22Sのみ） ■24型フルHD： WMP-24S/24P/24J （第8/12/13世代Core-i CPU版） 【主な特徴】: ファンレス/スマート・ファン付き、液晶パネル解像度: 1920 x 1080 ・WMP-24S: Intel Core-i5-13500TE （Intel UHD Graphic 770内蔵） [MXMモジュール: NVIDIA RTX A4500ビデオ・カード内蔵可] 【WMP-24P背面ファンレス】 ・WMP-24P : Alder Lake Core-i5-1235U-4.40GHz （Intel Iris Xe Graphics内蔵） 【 LEDライト】 ●標準モデル： 専用の標準同梱I/Oカバー利用でIP54（防塵・防滴）実現 《標準装備》 ●電源内蔵モデル： AC/DC電源内蔵（外付けACアダプタ無し） 暗い場所でも 参照が便利 【WMP-24S背面ファン付き】 ・WMP-24J : Intel Whiskey Lake Core i5-8265U-1.6GHz（第8世代UHD） 【WMPシリーズ全機種共通の特徴及びオプション】 ・WMP-19S/22S/24S； MXM NVIDIA Quadro RTX A2000/A4500 グラフィック・カード搭載可（主にAI演算等） ・医療用の簡易スタンド, 無線LANモジュール, OS：Windows 11 Pro/IoT (第8世代Core-i以上; WMP-105/155除く全機種) ・WEBカメラ, PCI Express拡張スロット, キャプチャーカード, TPMモジュール, 4kV絶縁I/Oポート, AGフィルム 《医療用ファンレス・タッチパネル付きディスプレイ（タッチ・モニター）シリーズ》 タッチ・モニター15"/21.5"/24"の3サイズがリリース 【医療規格取得済】 ■15型ワイド （1366 x 768）： WMD-153 [外形寸法: 430 x 300 x 83mm] ■21.5型フルHD（1920 x 1080）： WMD-223 [外形寸法: 540 x 375 x 78mm] ■24型フルHD （1920 x 1080）： WMD-243 [外形寸法: 606 x 398 x 65.6mm] 【映像入力端子（全機種共通）： DVI入力、 Display Port入力、HDMI入力

産業用ファンレス・パネルPC 【主に組込み向け】 《工作機械・精密機械やKIOSK端末への組込み、一般生産管理端末など向けに最適》 【Celeron版のパネルPC『WLP-7J20(H)/7B20(H)シリーズ』】 WLP-7B20シリーズ: 表面フルフラット構造 《「WLP-7J20」標準モデル》 - Windows 11系列のOSも搭載可能 ■CPU ： Intel Celeron J6412（Intel第10世代UHDグラフィックス内蔵） ■10型（SVGA: 800 x 600） 10型ワイド（Wide XGA: 1280 x 800） ■15型（XGA: 1024 x 768） 15型ワイド（フルWide XGA: 1366 x 768） ■17型（フルHD: 1920 x 1080） 21.5型（フルHD: 1920 x 1080） 《 「WLP-7J20-15H」高輝度・広範囲動作温度対応版》 [半屋外設置向け] ■CPU ： Intel Atom 6413E （Intel第10世代UHDグラフィックス内蔵） ■15型（XGA: 1024 x 768） [液晶輝度: 1000cd/m2, 動作温度: -20℃～60℃] 《「WLP-7B20」標準モデル： 標準の液晶パネル輝度及び動作温度》 ■CPU ： Intel Celeron J1900 (4-core) 2.0GHz （Intel HD Graphics内蔵） ■10型『WLP-7B20-10』（SVGA/XGA）、 12型『WLP-7B20-12』 （SVGA） ■15型『WLP-7B20-15』 （XGA） 《 「WLP-7B20-H」高輝度・広範囲動作温度対応版》 [半屋外設置向け] ■CPU ： ATOM E3845 (4-core) 1.91GHz （Intel HD Graphics内蔵） ■10型『WLP-7B20-10H』、 15型『WLP-7B20-15H』 （XGA) [1000cd/m2] ヒートパイプ構造とCPUヒーター活用で広範囲動作温度を実現 【Intel第8/12世代Core-i版パネルPC『WLP-7H20/7G20シリーズ』】 《「WLP-7H20」標準モデル》 - Windows 11系列のOSも搭載可能 WLP-7F20 ■CPU ： Intel 第12世代Core-i5-1245UE [Intel Iris Xe グラフィックス内蔵] シリーズ フルフラット ■15型（XGA: 1024 x 768）、 21.5型フルHD (1920 x 1080) ■21.5型フルHD 高輝度・広範囲動作温度版 [液晶輝度: 1000cd/m2, 動作温度: -20℃～60℃] 《「WLP-7G20」標準モデル》 - Windows 11系列のOSも搭載可能 ■CPU ： Intel 第8世代Core i5-8365UE （Intel UHD Graphics 620内蔵） 背面・ヒートシンク放熱 ■15型（XGA: 1024 x 768）、21.5型フルHD (1920 x 1080) 前面から装着 して背面にて 専用の取付け 金具で固定 【主に組み込み向けパネルPCシリーズでは取り付け金具を標準機器同梱】 【液晶モジュールとBOX型PCを分離可能なモジュール・タイプ】 本シリーズは、『タッチパネル付き液晶モジュール』と『BOX型PC』に分離可能なタイプとなりますので、 ご購入時や修理時も 『タッチパネル付き液晶モジュール』と『BOX型PC』に分離して対応可能です。現在、Intel 第9世代Core-i5版にて15, 17, 19, 21.5/24フルHD型の5サイズ、AMD Ryzen CPU版にて15, 21.5/24フルHD 型の3サイズがリリースされております。 《WLPM-900シリーズの標準モデル》 《WLPM-V00シリーズの標準モデル》 ■CPU ： Core-i5-9500TE-2.2 GHz (6 Core) （UHD Graphics 630内蔵） ■CPU ： AMD Ryzen V1605B-2.0GHz (4 Core) ■液晶モジュール： 15, 17, 19, 21.5/24フルHD型の5サイズ ■液晶モジュール： 15, 21.5/24フルHD型の3サイズ ■2nd HDD; 外側から容易に取付・取外し可能なスロットあり ■2nd HDD; 外側から容易に取付・取外し可能なスロットあり

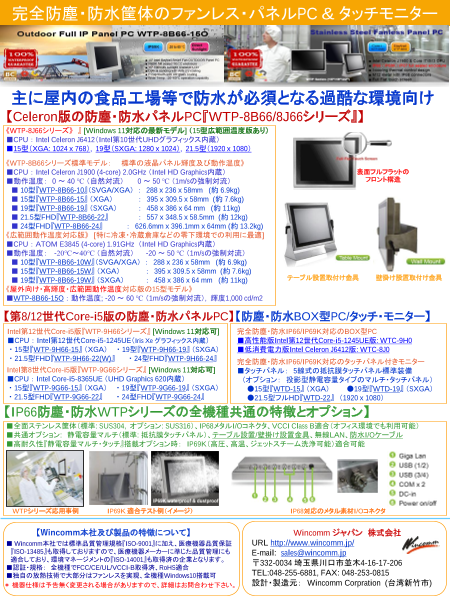

完全防塵・防水筐体のファンレス・パネルPC & タッチモニター 主に屋内の食品工場等で防水が必須となる過酷な環境向け 【Celeron版の防塵・防水パネルPC『WTP-8B66/8J66シリーズ』】 《シ》　』対]（1型■C：I第世Uグ(X）,Sn XGW 5P09H12リ[ラt応広代（GWU2eA)91ーDフT0lA:. 範のPiズィ 5Cn1:x-ッ e最d 180囲クloJ2e0新6スw温r846o0 内sモxn度 x17 デ蔵J 1版6ル084）あ2142り） 《WTP-8J66シリーズ》 』 [Windows 11対応の最新モデル] （15型広範囲温度版あり） ■CPU ： Intel Celeron J6412（Intel第10世代UHDグラフィックス内蔵） ■15型(W)（XGA: 1024 x 768）, 19型（SXGA: 1280 x 1024）, 21.5型（1920 x 1080） 《WTP-8B66シリーズ標準モデル： 標準の液晶パネル輝度及び動作温度》 ■CPU ： Intel Celeron J1900 (4-core) 2.0GHz （Intel HD Graphics内蔵） 表面フルフラットの ■動作温度： 0 ～ 40 ℃ （自然対流） 0 ～ 50 ℃ （1m/sの強制対流） フロント構造 ■ 10型『WTP-8B66-10』（SVGA/XGA） ： 288 x 236 x 58mm (約 6.9kg) ■ 15型『WTP-8B66-15』 （XGA） ： 395 x 309.5 x 58mm (約 7.6kg) ■ 19型『WTP-8B66-19』 （SXGA） ： 458 x 386 x 64 mm (約 11kg) ■ 21.5型FHD『WTP-8B66-22』 ： 557 x 348.5 x 58.5mm (約 12kg) ■ 24型FHD『WTP-8B66-24』 ： 626.6mm x 396.1mm x 64mm (約 13.2kg) 《広範囲動作温度対応版》 [特に冷凍・冷蔵倉庫などの零下環境での利用に最適] ■CPU ： ATOM E3845 (4-core) 1.91GHz （Intel HD Graphics内蔵） ■動作温度： -20℃～40℃ （自然対流） -20 ～ 50 ℃ （1m/sの強制対流） ■ 10型『WTP-8B66-10W』（SVGA/XGA） ： 288 x 236 x 58mm (約 6.9kg) ■ 15型『WTP-8B66-15W』 （XGA） ： 395 x 309.5 x 58mm (約 7.6kg) ■ 19型『WTP-8B66-19W』 （SXGA） ： 458 x 386 x 64 mm (約 11kg) テーブル設置取付け金具 壁掛け設置取付け金具 《屋外向け・高輝度・広範囲動作温度対応版の15型モデル》 ■WTP-8B66-15O ： 動作温度; -20 ～ 60 ℃ （1m/sの強制対流）, 輝度1,000 cd/m2 【第8/12世代Core-i5版の防塵・防水パネルPC】【防塵・防水BOX型PC/タッチ・モニター】 Intel第12世代Core-i5版『WTP-9H66シリーズ』 [Windows 11対応可] 防塵・防水IP66/IP69K対応のBOX型PC [Windows 11対応可] ■CPU ： Intel第12世代Core-i5-1245UE（Iris Xe グラフィックス内蔵） ■高性能版Intel第12世代Core-i5-1245UE版: WTC-9H0 ・ 15型『WTP-9H66-15』 （XGA） ・ 19型『WTP-9H66-19』 （SXGA） ■低消費電力版Intel Celeron J6412版: WTC-8J0 ・ 21.5型FHD『WTP-9H66-22(W)』 ・ 24型FHD『WTP-9H66-24』 完全防塵・防水IP66/IP69K対応のタッチパネル付きモニター Intel第8世代Core-i5版『WTP-9G66シリーズ』 [Windows 11対応可] ■タッチパネル： 5線式の抵抗膜タッチパネル標準装備 ■CPU ： Intel Core-i5-8365UE （UHD Graphics 620内蔵） （オプション： 投影型静電容量タイプのマルチ・タッチパネル） ・ 15型『WTP-9G66-15』 （XGA） ・ 19型『WTP-9G66-19』 （SXGA） ●15型『WTD-15』 （XGA） ●19型『WTD-19』 （SXGA） ・ 21.5型FHD『WTP-9G66-22』 ・ 24型FHD『WTP-9G66-24』 ●21.5型フルHD『WTD-22』 （1920 x 1080） 【IP66防塵・防水WTPシリーズの全機種共通の特徴とオプション】 ■全面ステンレス筐体（標準: SUS304, オプション: SUS316）、IP68メタルI/Oコネクタ、VCCI Class B適合（オフィス環境でも利用可能） ■共通オプション: 静電容量マルチ（標準: 抵抗膜タッチパネル）、テーブル設置/壁掛け設置金具、無線LAN、防水I/Oケーブル ■高耐久性『静電容量マルチ・タッチ』搭載オプション時： IP69K（高圧、高温、ジェットスチーム洗浄可能）適合可能 WTPシリーズ応用事例 IP69K 適合テスト例（イメージ） IP68対応のメタル素材I/Oコネクタ 【Wincomm本社及び製品の特徴について】 Wincomm ジャパン 株式会社 ■ Wincomm本社では標準品質管理規格『ISO-9001』に加え、医療機器品質保証 URL http://www.wincomm.jp/ 『ISO-13485』も取得しておりますので、医療機器メーカーに準じた品質管理にも E-mail: sales@wincomm.jp 適合しており、環境マネージメントの『ISO-14001』も取得済の企業となります。 〒332-0034 埼玉県川口市並木4-16-17-206 ■認証・規格： 全機種でFCC/CE/UL/VCCI-B取得済、RoHS適合 ■独自の放熱技術で大部分はファンレスを実現、全機種Windows10搭載可 TEL:048-255-6881, FAX: 048-253-0815 ＊ 機器仕様は予告無く変更される場合がありますので、詳細はお問合わせ下さい。 設計・製造元： Wincomm Corpration (台湾新竹市)
