引き違いドア

引き違いドア ER40 EK30 軽 い 力 で 開 閉 で き る ハ ン ガ ー 式 の 引 き 違 い ド ア

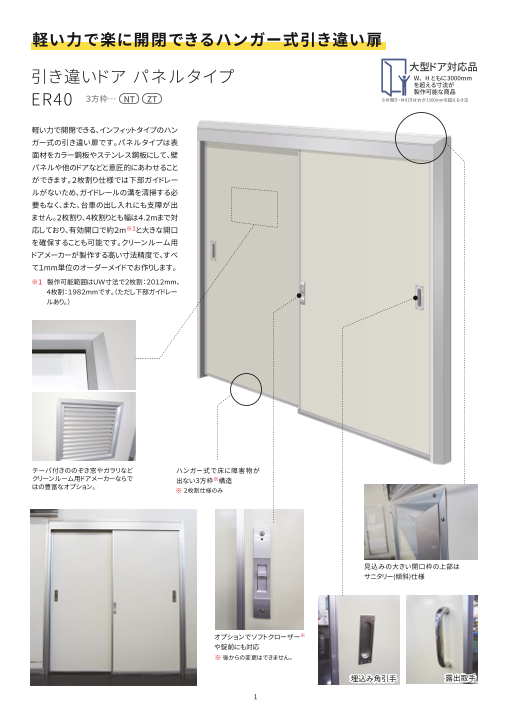

軽い力で楽に開閉できるハンガー式引き違い扉 引き違いドア パネルタイプ 3000mm ER40 ３方枠… NT ZT W 1500mm 軽い力で開閉できる、インフィットタイプのハン ガー式の引き違い扉です。パネルタイプは表 面材をカラー鋼板やステンレス鋼板にして、壁 パネルや他のドアなどと意匠的にあわせること ができます。２枚割り仕様では下部ガイドレー ルがないため、ガイドレールの溝を清掃する必 要もなく、また、台車の出し入れにも支障が出 ません。２枚割り、４枚割りとも幅は４.２mまで対 応しており、有効開口で約２m※１と大きな開口 を確保することも可能です。クリーンルーム用 ドアメーカーが製作する高い寸法精度で、すべ て１mm単位のオーダーメイドでお作りします。 ※１ 製作可能範囲はＵＷ寸法で２枚割：２０１２mm、 ４枚割：１９８２mmです。（ただし下部ガイドレー ルあり。） Ｅ テーパ付きののぞき窓やガラリなど ハンガー式で床に障害物が クリーンルーム用ドアメーカーならで 出ない３方枠※構造 はの豊富なオプション。 ※ ２枚割仕様のみ 見込みの大きい開口枠の上部は サニタリー(傾斜)仕様 オプションでソフトクローザー※ や錠前にも対応 ※ 後からの変更はできません。 埋込み角引手 露出取手 1

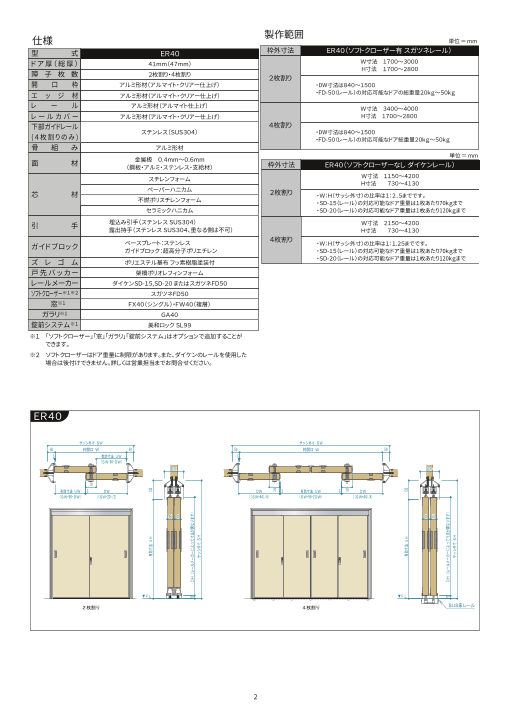

ER40 仕様 製作範囲 単位 ＝ mm 型 式 ＥＲ４０ 枠外寸法 ＥＲ４０（ソフトクローザー有 スガツネレール） ド ア 厚 （ 総 厚 ） ４１mm（４７mm） Ｗ寸法　１７００～３０００ Ｈ寸法 １７００～２８００ 障 子 枚 数 ２枚割り・４枚割り ２枚割り 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ） ・DW寸法は８４０～１５００ エ ッ ジ 材 アルミ形材（アルマイト・クリアー仕上げ） ・ＦＤ-５０（レール）の対応可能なドアの総重量２０ｋｇ～５０ｋｇ レ ー ル アルミ形材（アルマイト仕上げ） Ｗ寸法　３４００～４０００ レ ー ル カ バ ー アルミ形材（アルマイト・クリアー仕上げ） Ｈ寸法　１７００～２８００ 下部ガイドレール ４枚割り ステンレス（ＳＵＳ３０４） ・DW寸法は８４０～１５００ ( ４ 枚 割 り の み ) ・ＦＤ-５０（レール）の対応可能なドア総重量２０ｋｇ～５０ｋｇ 骨 組 み アルミ形材 面 材 金属板　０.４mm～０.６mm 単位 ＝ mm （鋼板・アルミ・ステンレス・支給材） 枠外寸法 ＥＲ４０（ソフトクローザーなし ダイケンレール） スチレンフォーム Ｗ寸法　１１５０～４２００ Ｈ寸法　　７３０～４１３０ ペーパーハニカム 芯 材 ２枚割り ・Ｗ：Ｈ（サッシ外寸）の比率は１：２．５までです。 不燃ポリスチレンフォーム ・ＳＤ-１５（レール）の対応可能なドア重量は１枚あたり70ｋｇまで セラミックハニカム ・ＳＤ-２０（レール）の対応可能なドア重量は１枚あたり120ｋｇまで 引 手 埋込み引手（ステンレス ＳＵＳ３０４） Ｗ寸法　２１５０～４２００ 露出持手（ステンレス ＳＵＳ３０４、重なる側は不可） Ｈ寸法　　７３０～４１３０ ガイドブロック ベースプレート：ステンレス ４枚割り ・Ｗ：Ｈ（サッシ外寸）の比率は１：１.２５までです。 ガイドブロック：超高分子ポリエチレン ・ＳＤ-１５（レール）の対応可能なドア重量は１枚あたり70ｋｇまで ズ レ ゴ ム ・ＳＤ-２０（レール）の対応可能なドア重量は１枚あたり120ｋｇまで ポリエステル基布 フッ素樹脂塗装付 戸 先 バ ッ カ ー 架橋ポリオレフィンフォーム レールメーカー ダイケンＳＤ-１５,ＳＤ-２０ またはスガツネＦＤ５０ ソフトクローザー※１※２ スガツネＦＤ５０ 　窓※１ ＦＸ４０（シングル）・ＦＷ４０（複層） ガラリ※１ ＧＡ４０ 錠前システム※１ 美和ロック ＳＬ９９ ※１　「ソフトクローザー」「窓」「ガラリ」「錠前システム」はオプションで追加することが できます。 ※２　ソフトクローザーはドア重量に制限があります。また、ダイケンのレールを使用した 場合は後付けできません。詳しくは営業担当までお問合せください。 Ｒ４０ ＥＲ４０ サッシ外寸 ＳＷ サッシ外寸 ＳＷ 50 枠開口 Ｗ 50 50 枠開口 Ｗ 50 5 有効寸法 ＵＷ 5 （ＳＷ-98-ＤＷ） 130 130 70 有効寸法 ＵＷ 3 ＤＷ ＤＷ 70 3 有効寸法 ＵＷ 3 70 ＤＷ （ＳＷ-98-ＤＷ） ((ＳＷ-20)/2) ((ＳＷ+44)/4) （ＳＷ-96-2ＤＷ） ((ＳＷ+44)/4) 41 41 41 41 ▼ＦＬ ▼ＦＬ ２枚割り ４枚割り ＳＵＳ床レール 2 有効寸法 ＵＨ 130 22 ＤＨ（レールメーカーによって寸法が異なります） サッシ外寸 ＳＨ 有効寸法 ＵＨ 130 22 ＤＨ（レールメーカーによって寸法が異なります） サッシ外寸 ＳＨ

全面シースルーも可能な軽量引き違い扉 引き違いドア カマチタイプ EK30 ３方枠… NT ZT 軽い力で開閉できる、インフィットタイプの ハンガー式の引き違い扉です。カマチタイ プはアルミ框枠を使用しており、全面透明 板に出来るほか、通風孔（ガラリ）を大きく採 ることも可能です。２枚割り仕様には下部の ガイドレールがないため、ガイドレールの溝 を清掃する必要もなく、また、台車の出し入 れにも支障が出ません。４枚割り仕様は埋 め込み式のガイドレールを使用しますが、幅 は４.２mまで対応しており、有効開口で２m 近い大きな開口※１を確保することも可能で す。クリーンルーム用ドアメーカーが製作す る高い寸法精度で、すべて１mm単位の オーダーメイドでお作りします。 ※１ 製作可能範囲はＵＷ寸法で最大１９８２mm です。 ＥＫ オプションでソフトクローザー※ ハンガー式で床に障害物が や錠前にも対応 出ない３方枠※構造 ※ 後からの変更はできません。 ※ ２枚割仕様のみ 見込みの大きい開口枠の上部は 埋込み角引手 サニタリー(傾斜)仕様 い 板い ろ ろ 選択できます！ ○使う場所を選ばない！アルミ積層板 ○全面シースルーにも！透明板 ○開口率も選べる！アルミガラリ 3 　面

EK30 仕様 製作範囲 単位 ＝ mm 型 式 ＥＫ３０ 枠外寸法 ＥＫ３０（ソフトクローザー有　スガツネレール） ド ア 厚 （ 総 厚 ） ３６mm Ｗ寸法　１７００～２６００ 障 子 枚 数 ２枚割り・４枚割り Ｈ寸法　 １７００～２６３０ 開 口 枠 アルミ形材（アルマイト・クリアー仕上げ） ２枚割り ・DW寸法は８４０～１５００ フ レ ー ム アルミ形材（アルマイト・クリアー仕上げ） ・ＦＤ-５０（レール）の対応可能なドアの総重量２０ｋｇ～５０ｋｇ レ ー ル アルミ形材（アルマイト仕上げ） レ ー ル カ バ ー アルミ形材（アルマイト・クリアー仕上げ） Ｗ寸法　３４００～４０００ 下部ガイドレール Ｈ寸法　１７００～２６３０ ステンレス（ＳＵＳ３０４） ( ４ 枚 割 り の み ) ４枚割り ・DW寸法は８４０～１５００ 組 立 て 方 法 トメカットによるピース組 ・ＦＤ-５０（レール）の対応可能なドアの総重量２０ｋｇ～５０ｋｇ 面 板 不透明：アルミ積層板 透明　：ガラス・ポリカ・アクリル・塩ビ・ＰＥＴなど 単位 ＝ mm 引 手 埋込み引手（ステンレス ＳＵＳ３０４） 枠外寸法 ＥK3０（ソフトクローザーなし ダイケンレール） 露出持手（ステンレス ＳＵＳ３０４、重なる側は不可） Ｗ寸法　１２５０～２６００ Ｈ寸法　　４８０～２６３０ ガイドブロック ベースプレート：ステンレス ガイドブロック：超高分子ポリエチレン ２枚割り ・ＳＤ-１５（レール）の対応可能なドア重量は１枚あたり70ｋｇまで ズ レ ゴ ム ポリエステル基布 フッ素樹脂塗装付 ・ＳＤ-２０（レール）の対応可能なドア重量は１枚あたり120ｋｇまで 戸 先 バ ッ カ ー 架橋ポリオレフィンフォーム レールメーカー ダイケンＳＤ-１５,ＳＤ-２０ またはスガツネＦＤ５０ Ｗ寸法　２３５０～４２００ Ｈ寸法　　４８０～２６３０ ソフトクローザー※１※２ スガツネＦＤ５０ ４枚割り ガラリ※１ 片流れ（開口率５０％）・山型（開口率３０％） ・ＳＤ-１５（レール）の対応可能なドア重量は１枚あたり70ｋｇまで 錠前システム※１ 美和ロック ＳＬ９９ ・ＳＤ-２０（レール）の対応可能なドア重量は１枚あたり120ｋｇまで ※１　「ソフトクローザー」「窓」「ガラリ」「錠前システム」はオプションで追加することができ ます。 ※２　ソフトクローザーはドア重量に制限があります。また、ダイケンのレールを使用した場 合は後付けできません。詳しくは営業担当までお問合せください。 ＥＫ３０ ＥＫ３０ サッシ外寸 ＳＷ サッシ外寸 ＳＷ 50 枠開口 Ｗ 50 50 枠開口 Ｗ 50 5 有効寸法 ＵＷ 5 （ＳＷ-98-ＤＷ） 130 130 70 有効寸法 ＵＷ 3 ＤＷ ＤＷ 70 3 有効寸法 ＵＷ 3 70 ＤＷ （ＳＷ-98-ＤＷ） ((ＳＷ-20)/2) ((ＳＷ+44)/4) （ＳＷ-96-2ＤＷ） ((ＳＷ+44)/4) 36 36 36 36 ▼ＦＬ ▼ＦＬ ２枚割り ４枚割り ＳＵＳ床レール 4 有効寸法 ＵＨ 130 22 ＤＨ（レールメーカーによって寸法が異なります） サッシ外寸 ＳＨ 有効寸法 ＵＨ 130 22 ＤＨ（レールメーカーによって寸法が異なります） サッシ外寸 ＳＨ

想像から 創造へ。 　　　　　　　　　　は、 クリーンルーム・工場での最適な仕事環境を実現する お手伝いをする会社です。 大型ドアの表面材について 大型ドアを製作する際には、幅（ＤＷ）の大きなドアで は、表面材を片側に２枚使って製作します。表面材の つなぎ目にはＴ字型のアルミ製見切り材を取付け、表 面材のつなぎ目を隠すとともに、つなぎ目からの表面 材の浮き上がりや剥離を抑えています。 大型ドアへの取り組み サンワイズでは、軽くて丈夫な大型の軽量ドアに積極 的に取り組んでいます。大型機械、大型物品の搬入・ 搬出用のドアでありながら、軽量なためドア開閉時の 労力を大きく低減します。グレモンハンドルを組み込 んで気密性の高いエアタイトドアに、電気錠を組み込 んでのインターロックや入退室管理など、工場などの 様々なシーンにご利用いただけます。 5

ドアの製作から施工まで ドアに求められるのは、単なる部屋の出入口としての役割だけでは ありません。それぞれの部屋には、それぞれ必要とされる性能や機 能があり、実際に使用するユーザー様にとって便利でストレスのない ものとなるように、常に改良を積み重ねていかなければなりません。 サンワイズに サンワイズには、クリーンルーム用ドアメーカーとして永年培ってき たノウハウがあります。サンワイズはこのノウハウを活用し、お客様の お任せください！ ニーズにあった商品を開発・提供しています。 気 密 ス ラ イ ド ド ア SAR40 詳細はこちら 気密スライドドアＳＡＲ４０は、高い気密性 能(エアタイト)を持ちながら、人や台車が通 過する際に障害物となる下枠がない３方 枠の構造で、ＪＩＳの気密性能の最高等級 であるＡ-４等級をクリアした引き戸です。 www.sunwizz.co.jp/product/fixtures/sr/sar.cgi 断 熱 ス ラ イ ド ド ア SIR40 詳細はこちら 枠材を合成樹脂にしたＳＩＲ４０は、熱伝導 による結露現象を抑えた低温作業室用の 断熱スライドドアです。開口枠周りのパッキ ン（ベロゴム）も、ループ状に取付けて中に空 気層を作って断熱性能を持たせています。 www.sunwizz.co.jp/product/fixtures/sr/sir.cgi 着 脱 式 マ シ ン ハ ッ チ （ 脱 着 パ ネ ル ） フ ラ ッ ト タ イ プ THF40 詳細はこちら ＴＨＦ４０はクリーンルーム内の気流の乱れを 発生させる突起物を減らしたフラット仕様の 着脱式マシンハッチです。窓やガラリなどのオ プションも充実しています。また、極限まで突起 を減らしたフルフラットタイプ”ＴＨＦ５０”は気 密等級Ａ-４をクリアしています。 www.sunwizz.co.jp/product/fixtures/th/thf.cgi 6
