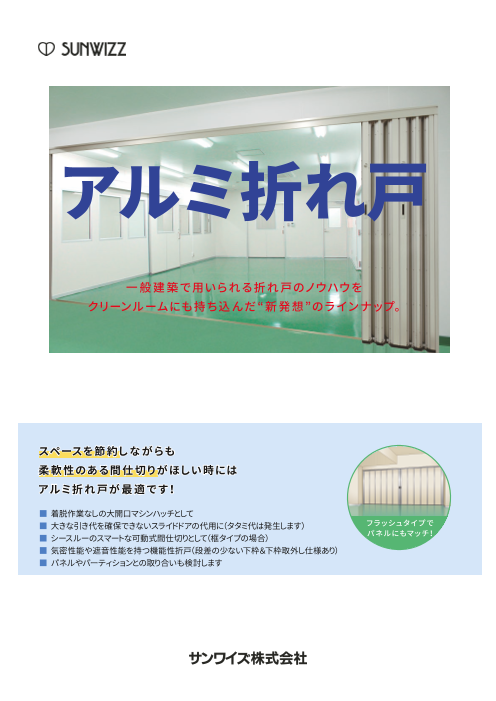

カタログの表紙 カタログの表紙 カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(3.2Mb)

アルミ折れ戸 シリーズ

製品カタログ

スペースを節約しながらも柔軟性のある間仕切りを

・・・一般建築で用いられる折れ戸のノウハウをクリーンルームにも・・・

★シェアNo.1のアルミ折れ戸専門メーカー「株式会社TOKO」
          ×
◆クリーンルームや工場用建具の専門メーカー「サンワイズ株式会社」

◇着脱作業なしの大開口マシンハッチとして
◇大きな引き代を確保できないスライドドアの代用に(タタミ代は発生します)
◇シースルーのスマートな可動式間仕切りとして
◇気密性能や遮音性能を持つ機能性折戸(段差の少ない下枠&下枠取り外し仕様あります!)
◇パネルやパーティションとの取り合いも検討します
◇下地鉄骨工事や床斫り・埋め戻し工事もお問い合わせください

\気密性&ストレスフリー/
◆◇◆◇ あけてんで ◇◆◇◆
-------------------------------------------------------
気密性と解放感を両立した画期的折れ戸。
-------------------------------------------------------
・高い気密性能 折戸メーカーTOKOの人気商品
・折戸でありながら気密性能JIS A-3等級(埋込みレールならA-4等級)
・下枠取外し式にも対応(ステンレスフラットレール仕様のみ)
・埋込みレールであれば、防火設備仕様にも対応(要仕様確認)
・オプションでSUS製スロープを用意

\省スペースで空間を有効活用!/
◆◇◆◇スクエアスリム◆◇◆◇
-------------------------------------------------------
シリーズ最小タタミ幅のコンパクト折れ戸。
-------------------------------------------------------
・抜群のシースルー性と場所をとらない畳み代を実現
・下枠なし、シースルータイプの可動仕切りをスマートに
・R300までの曲線にも対応
・折りたたみ代が小さく、開放時もスマート
※ 気密性能はありません。

\騒音を抑え快適な空間に!/
◆◇◆◇ミュート◆◇◆◇
-------------------------------------------------------
業界初の遮音性を備えたパネル折れ戸。
-------------------------------------------------------
・業界初 遮音性能を備えたフラッシュタイプの折戸
・折戸では業界初、遮音性能T-1等級をクリア
・下部ガイドレールなしでもOK!(ただし、フラット形状の沓摺が付きます)※近日発売
・パネルタイプはパネルメーカー標準色に近いホワイトグレー色0.6mm表面材
・框タイプはガラスでも遮音性能(T-1等級)あり。(ただし、面板厚み5mm以上)
・遮音性能不要であれば、メーカー標準色や支給面材にての対応も可能
・錠前も美和・ゴールの2大メーカーに対応


その他にも豊富な種類のアルミ折れ戸を
取り扱っております!
詳しくはお問合せください。

このカタログについて

ドキュメント名 アルミ折れ戸 シリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 3.2Mb
登録カテゴリ
取り扱い企業 サンワイズ株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
開きドアシリーズ
製品カタログ

サンワイズ株式会社

この企業の関連カタログの表紙
総合カタログ
製品カタログ

サンワイズ株式会社

この企業の関連カタログの表紙
スチールドアシリーズ
製品カタログ

サンワイズ株式会社

このカタログの内容

Page1

アルミ折れ戸 一般建築で用いられる折れ戸のノウハウを クリーンルームにも持ち込んだ“新発想”のラインナップ。 スペースを節 約 し な が ら も 柔 軟 性 の あ る 間 仕 切 り が ほ しい 時 に は アルミ 折 れ 戸が 最 適 で す! ■ 着脱作業なしの大開口マシンハッチとして ■ 大きな引き代を確保できないスライドドアの代用に(タタミ代は発生します) フラッシュタイプで ■ シースルーのスマートな可動式間仕切りとして(框タイプの場合) パネルにもマッチ! ■ 気密性能や遮音性能を持つ機能性折戸(段差の少ない下枠&下枠取外し仕様あり) ■ パネルやパーティションとの取り合いも検討します
Page2

フラッシュタイプ で パネルにもマッチ 断熱パネルやパーティションにベストマッチ! アルミ折れ戸(パネルタイプ) フラッシュドア仕 様 のアルミ 折れ戸 ■ 上吊り式(下部ガイドレール)と戸車式(取外し可能)の2タイプを用意 ■ 戸車式なら下部ガイドレールなしでもOK!(ただし、取外し可能なフラット形状の沓摺が付きます) ■ 気密性能は上吊り式、戸車式のいずれもA-3等級をクリア ■ 遮音性能不要であれば、メーカー標準のカラー鋼板やステンレス、アルミなどでの対応も可能 ■ 錠前は美和・ゴールの2大メーカーに対応 ■ 業界初 遮音性能を備えたフラッシュタイプの折れ戸※ ※ 弊社標準のカラー鋼板 ( ホワイトグレー色 0.6mm)とペーパーハニカムの組み合わせでの遮音性能です。   この組み合わせ以外での遮音性能は特定できません。  1
Page3

省スペースな スライドドアとして 開閉がスムーズな、部屋間の 可動間仕切りとして 着脱しないから安全な マシンハッチとして 独自の機構により、扉固定時はグレモン 気密等級 ハンドルと連動してタイト材が下降する ことで気密性を持たせています。 A-3 等級 (隙間を完全に塞ぐ訳ではありません) 2
Page4

段差を抑えた戸車タイプ 鉄骨下地不要でパネルシステムにマッチ! 戸車式の床レールは、高さ7mm、溝深さ 5mmの低段差レールになっています。 しかも床レールは着脱仕様が標準です。 ■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 下 戸 車 仕 様 ) 寸 法 ・ 構 成 単位なき箇所の単位:mm 片引き 引分け(両引き) 開口W 779 ~5719 1540 ~ 11420 開口H 1500 ~ 3000 パネルピッチ 330 ~ 700 パネル枚数 2枚 ~ 8枚※ 4枚 ~16枚※ 扉連数構成 1連 2連 ※ 1扉1連当たりのパネル枚数は、パネル重量により2枚~8枚に制限されます。 ■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 下 戸 車 仕 様 ) 算 出 資 料 片引き 引分け(両引き) パネルピッチ(Ps) (W - 105R - 14) /N (W - 105R -10)/N タタミ代(Tw 錠側) 63.6N + 105R + 7.5 63.6Nx + 105Rx + 7.5 タタミ代(Tw2 受側) - Tw + 4.5 出幅 Ps - 29.3 Ps - 29.3 N:パネル枚数 Nx:片側のパネル枚数 R:連数 Rx:片側の連数 ■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 下 戸 車 仕 様 ) 仕 様 下レール 低段差レール(H=7) 取外し可能 枠見込 70mm 扉厚 35mm 覗き窓 FX30(単板) または FW36型(複層) ※1 錠(オプション) 美和ロック:FN錠 ・ GOAL:PSS錠 表面材(標準色) 遮音性能(T-1)あり :カラー鋼板(0.6mm)ホワイトグレー色(当社指定色のみ) 遮音性能なし : 金属板 (0.4mm~0.6mm) 一般 : スチレンフォーム、ペーパーハニカム 芯材 不燃 : フェノールフォーム アルミ形材色 シルバー(艶消し) 気密性能 A-3 遮音性能 T-1※2 ※1 気密性能、遮音性能ともに覗き窓なしでの試験データに基づいての性能となります。 ※2 遮音性能(T-1)は、上記面材、芯材での試験における性能であり、これらを変更した場合のデータはありません。 3
Page5

■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 下 戸 車 仕 様 ) 参 考 図 1     ( 欄 間 パ ネ ル な し ) 裏面 補強梁 /吊り金具 【別途工事】 パネル  厚 アプセットボルト M8 325 W 253 タタミ代 (有効寸法) 六角ナット M8 断熱パネル 【別途工事】 断熱パネル @400程度 【別途工事】 アルミ FB 下地鉄板 t=1.6 3×70 軟質塩化ビニル 【別途工事】 アルミ FB 3×70 カラー鋼板(0.4mm~ 0.6mm) 框部 (アルミニウム押出形材 ) 芯材 框部(アルミニウム押出形材 芯材 艶消しシルバー (SLC) 色 カラー鋼板(0.4mm~ 0.6mm) グレモンハンドル 70 表面 裏面 表面 グレモンハンドル グレモンハンドル 25 32 下部ガイドレール 1.5 67 1.5 (取外し可能) ▽FL グリップアンカー D10 M6×20 ■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 下 戸 車 仕 様 ) 参 考 図 2     ( 欄 間 パ ネ ル あ り ) パネル  厚 断熱パネル 【別途工事】 裏面 補強開口W 1.5 25 W 25 1.5 框部(アルミニウム押出形材) 艶消しシルバー(SLC)色 タタミ代 (有効寸法) 芯材 軟質塩化ビニル アルミ板金(1.5mm) 70 グレモンハンドル カラー鋼板(0.4mm~0.6mm) グレモンハンドル キャップチャンネル カラー鋼板(0.4mm~0.6mm) (当社で用意も可能) 表面 裏面 芯材 框部(アルミニウム押出形材) 艶消しシルバー(SLC)色 25 32 グレモンハンドル 1.5 67 1.5 表面 ▽FL グリップアンカー D10M6×20 4 70 パネル  厚 7 24 36 50 50 3724 36 7 H 80 3 パネル 7 H 80 2  厚 補強開口H 開 開 開 開
Page6

上吊りレールにより大開口を実現! ■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 上 吊 り 仕 様 ) 寸 法 ・ 構 成 単位なき箇所の単位:mm 片引き 引分け(両引き) 開口W 779 ~ 10000 1540 ~ 20000 開口H 1500 ~ 3000※1 パネルピッチ 330 ~ 700 パネル枚数 2枚 ~ 16枚※2 4枚 ~ 32枚※ 扉連数構成 1連 ~ 2連 2連 ~ 4連 ※1 条件により、H寸法は3500mmまで可能な場合があります。詳しくは営業担当にお問い合わせください。 ※2 1扉1連当たりのパネル枚数は、パネル重量により2枚~8枚に制限されます。 ■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 上 吊 り 仕 様 ) 算 出 資 料 片引き 引分け(両引き) パネルピッチ(Ps) (W - 105R - 14) /N (W - 105R -10)/N タタミ代(Tw 錠側) 63.6N + 105R + 7.5 63.6Nx + 105Rx + 7.5 タタミ代(Tw2 受側) - Tw + 4.5 出幅 Ps - 35.3 Ps - 35.3 N:パネル枚数 Nx:片側のパネル枚数 R:連数 Rx:片側の連数 ■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 上 吊 り 仕 様 ) 仕 様 下レール あり(H=25) 枠見込 70mm 扉厚 35mm 覗き窓 FX30(単板) または FW36型(複層) ※1 錠(オプション) 美和ロック:FN錠 ・ GOAL:PSS錠 表面材 遮音性能(T-1)あり : カラー鋼板 0.6mm ホワイトグレー色(当社指定色のみ) 遮音性能なし : 金属板 (0.4mm~0.6mm) 一般 : スチレンフォーム、ペーパーハニカム(遮音性能ありはペーパーハニカムのみ) 芯材 不燃 : フェノールフォーム アルミ形材色 シルバー(艶消し) 気密性能 A-3 遮音性能 T-1※2 ※1 気密性能、遮音性能ともに覗き窓なしでの試験データに基づいての性能となります。 ※2 遮音性能(T-1)は、上記所定の面材、芯材で製作された試験体での試験における性能であり、これらを他の材料に変更した場合の   データはありません。 5
Page7

■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 上 吊 り 仕 様 ) 参 考 図 1     ( 欄 間 パ ネ ル な し ) パネル パネル 補強梁 /吊り金具  厚  厚 【別途工事】 325 W 253 断熱パネル タタミ代 有効開口 16 【別途工事】 アプセットボルト M8 アルミ FB 六角ナット M8 下地鉄板 t=1.6 3×70 軟質塩化ビニル 断熱パネル @400程度 【別途工事】 【別途工事】 アルミ FB カラー鋼板(0.4mm~ 0.6mm) 3×70 芯材 框部(アルミニウム押出形材) 框部(アルミニウム押出形材) 艶消しシルバー(SLC) 色 70 艶消しシルバー(SLC)色 芯材 グレモンハンドル カラー鋼板(04mm~ 0.6mm) 表面 グレモンハンドル グレモンハンドル 表面 裏面 32 35 25 隙間塞ぎ回転体 気密材 7.5 55 7.5 ▽FL ハツリモルタル充填 当社外工事 100 (当社でも可能な場合が  あります。 お問い合わせください。)  ■ アル ミ 折 れ 戸パ ネ ル タ イ プ ( 上 吊 り 仕 様 ) 参 考 図 2 断熱パネル ※ 【別途工事】     ( 欄 間 パ ネ ル あ り   ) 塞ぎ部材 【別途工事】 下地鉄骨2.3mm以上 【別途工事】 ※上部にパネル(欄間パネル)がある場合は、次ページの戸車式とするか、 断面形状・クリアランスについては 建具サイズ等により  下地として厚さ 2.3mm以上の鉄骨等をご用意ください。 鉄骨を用意する業者様と都度協議 裏面 框部(アルミニウム押出形材) 艶消しシルバー(SLC)色 補強開口W 芯材 70 (クリアランス) 25 W 25(クリアランス) 有効開口 16 カラー鋼板(04mm~0.6mm) シール【別途工事】 グレモンハンドル グレモンハンドル ライナー 軟質塩化ビニル 軟質塩化ビニル 表面 裏面 25 35 32 カラー鋼板 (0.4mm~ 0.6mm) 隙間塞ぎ回転体 芯材 7.5 55 7.5 気密材 框部(アルミニウム押出形材) 艶消しシルバー(SLC)色 グレモンハンドル ▽FL 表面 100 ハツリ、モルタル充填 当社外工事 (当社でも可能な場合が  あります。 お問い合わせください。)  6 35 3 5 70 7 0 1.5 48.5 11.5 48.5 24 36 18 25 24 36 28 80 (クリアランス) 28 80 3 42 40 H 22 3 H 3 補強開口H 開 開
Page8

框タイプもあります。 その他にも豊富な種類のアルミ折れ戸を取り扱っております! 詳しくはお問合せください。 資 料 請 求 受 付 中 ! お気軽にご相談ください。 販売元 製造元 424-0204 TEL. 054-360-3222 FAX. 054-360-3227 https://www.sunwizz.co.jp/ 90910-AKT-005-05 2024/1
