防火設備

特 定 　　防火設備 火レガシールドlegashield 設シリーズ 備個 別 認 定 品 / 構 造 規 定 品 DST DSTO SST SS DSU SSU CXT-A

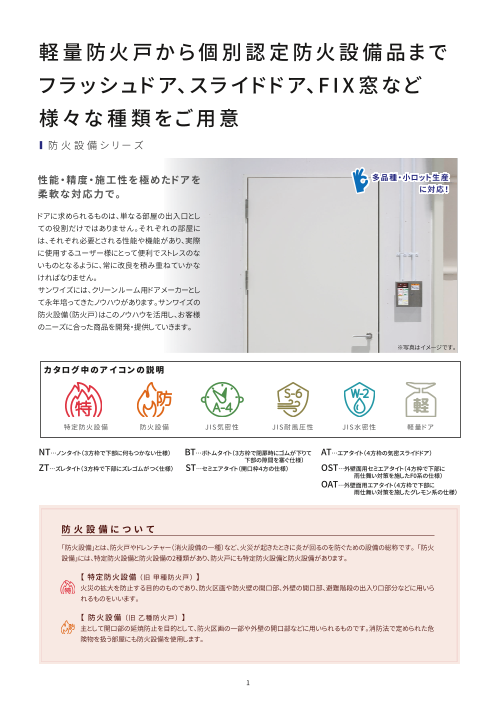

軽 量 防 火 戸 か ら 個 別 認 定 防 火 設 備 品 ま で フ ラ ッ シ ュ ド ア、 スラ イ ド ド ア、F I X 窓 な ど 様 々 な 種 類 を ご 用 意 ■ 防 火 設 備 シ リ ー ズ 性能・精度・施工性を極めたドアを 多品種・小ロット生産 柔軟な対応力で。 に対応！ ドアに求められるものは、単なる部屋の出入口とし ての役割だけではありません。それぞれの部屋に は、それぞれ必要とされる性能や機能があり、実際 に使用するユーザー様にとって便利でストレスのな legashield いものとなるように、常に改良を積み重ねていかな ければなりません。 サンワイズには、クリーンルーム用ドアメーカーとし て永年培ってきたノウハウがあります。サンワイズの 防火設備（防火戸）はこのノウハウを活用し、お客様 のニーズに合った商品を開発・提供していきます。 ※写真はイメージです。 カタログ中のアイコンの説明 特 定 防 火 設 備 防 火 設 備 J I S 気 密 性 J I S 耐 風 圧 性 J I S 水 密 性 軽 量 ド ア NT…ノンタイト（３方枠で下部に何もつかない仕様） BT…ボトムタイト（３方枠で閉扉時にゴムが下りて AT…エアタイト（４方枠の気密スライドドア） 　　　下部の隙間を塞ぐ仕様） ZT…ズレタイト（３方枠で下部にズレゴムがつく仕様） ST…セミエアタイト（開口枠４方の仕様） OST…外壁面用セミエアタイト（４方枠で下部に 　　雨仕舞い対策を施したF0系の仕様） OAT…外壁面用エアタイト（４方枠で下部に 　　雨仕舞い対策を施したグレモン系の仕様） 防 火 設 備 に つ い て 「防火設備」とは、防火戸やドレンチャー（消火設備の一種）など、火災が起きたときに炎が回るのを防ぐための設備の総称です。 「防火 設備」には、特定防火設備と防火設備の2種類があり、防火戸にも特定防火設備と防火設備があります。 【 特定防火設備 （旧 甲種防火戸） 】 火災の拡大を防止する目的のものであり、防火区画や防火壁の開口部、外壁の開口部、避難階段の出入り口部分などに用いら れるものをいいます。 【 防 火 設 備 （旧 乙種防火戸） 】 主として開口部の延焼防止を目的として、防火区画の一部や外壁の開口部などに用いられるものです。消防法で定められた危 険物を扱う部屋にも防火設備を使用します。 1

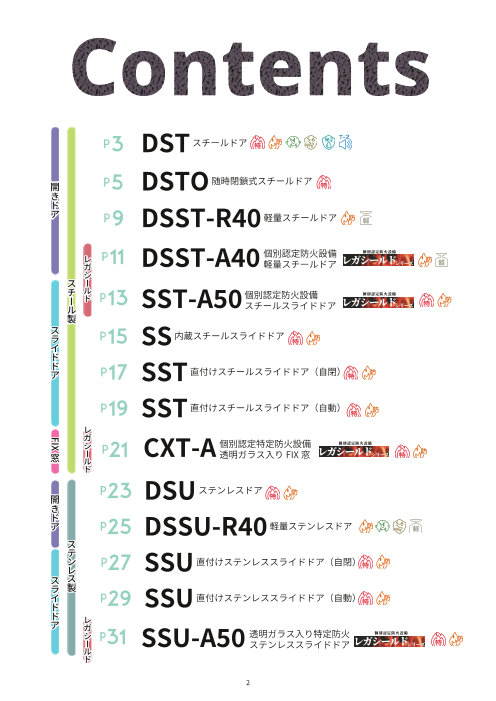

Contents P3 DSTスチールドア 開 P5 DSTO随時閉鎖式スチールドア き ド ア P9 DSST-R��軽量スチールドア レ P11 ガ DSST-A�� 個別認定防火設備 軽量スチールドア シ ス ー チ ル ー ド P13 ル SST-A��個別認定防火設備スチールスライドドア 製 ス ラ P15 イ SS内蔵スチールスライドドア ド ド ア P17 SST直付けスチールスライドドア（自閉） P19 SST直付けスチールスライドドア（自動） レ ガ シ 窓 ー P21 CXT-A 個別認定特定防火設備 透明ガラス入り FIX 窓 ル ド P 開 23 DSUステンレスドア き ド ア P25 DSSU-R��軽量ステンレスドア ス テ ン P レ 27 SSU直付けステンレススライドドア（自閉） スス ラ製 イ P ド 29 SSU直付けステンレススライドドア（自動） ド ア レ ガ シ P ー 31 SSU-A�� 透明ガラス入り特定防火 ステンレススライドドア ル ド 2 DSTO-片開き・90度 FIX

外枠形状・見込み寸法自由！ スチールドア DST40/45/50/60 ※「DST」の後の数字はドア厚を表しています。 ３方枠 NＴ ＺＴ BＴ ４方枠 NＴ ＳＴ ＡＴ OST※ OAT※ ※　DST60には設定がありません。 建築基準法の特定防火設備※１・防火設備※２ の構造規定をクリアした鋼製フラッシュドアで す。すべて１mm単位のオーダーメイド寸法で 外枠の形状や見込み寸法、気密パッキンの有 オプションで窓やガラリも設置可能。 無等を自由に選択できます。仕上げは錆止め ※窓を設置した場合は特定防火設備に 塗装の他、オプションで当社基準色（ホワイト はなりません。 グレー色）での粉体焼付塗装や溶剤系塗料に ※ガラリを設置した場合の防火性能に よる指定色焼付塗装にも対応します。焼付塗装 ついてはお問い合わせください。 の場合は、ガラスを工場で取り付けて出荷する ことも可能です。壁への枠のアンカーによる溶 接の他、ネジ固定もできます。※3 その場合はネ ジ用の皿穴加工を施して出荷します。 ※１ 　特定防火設備となり得るのは、マドなしの場合 外枠の形状、パッキンの有無、沓摺の形 　のみです。 状なども自由に選択。アンカーによる溶 ※２ 　防火設備となり得るのは、網入りガラスを使用 接固定のほか、一部ネジ固定にも対応。 　する場合のみです。 ※１・２当商品は特定防火設備・防火設備としての 関連 　法令の要件を満たしていると考えております　 　が、検査を実施する行政機関によっては法令 焼付け塗装にも対応。その場合はガラス 　解釈が異なる場合もあります。事前に、設置す 工事にも対応します。 　る地域の行政機関にも当商品の法令適合性 　について確認いただくことをお勧めします。 ※３　 ドアのサイズや総重量によっては対応できな 　い場合があります。詳しくはお問い合わせくだ 　さい。 OK ４方枠で下枠に雨仕舞い対策を施した 外壁面用の仕様※もございます。 認定書不要！ ※Ｆ０系（OST）、グレモン系（OAT） 構造規定の 特定防火・防火設備です。 ※ 行政機関へ要確認 3 DSTO-片開き・90度

DST40/45/50/60 仕様 型 式 ＤＳＴ４０ / ４５ / ５０ / ６０ 枠 外枠 溶融亜鉛メッキ鋼板※１ １.６mm 下 部 枠 沓摺 ステンレス鋼板（SUS304） １.５mm 表面材 溶融亜鉛メッキ鋼板※１ １.６mm 扉 本 体 芯材 なし ※２ - 気密パッキン ホクショー ＡＺ-１０５ ＥＰＤＭゴム ＳＤ-５３６-２ キンマツ 丁番※3 ＳＤ-６３９Ｂ ステンレスヘアライン 金 物 吊金物 シブタニ ＤＨ３４０Ｓ-１Ｔ ※4 ピボットヒンジ ニュースター ８Ｃ-５ＴＡＰ カバー:ステンレスヘアライン ピボット・アーム:スチール 片開き ズレゴム サンワイズ ＢＧ３４ ポリエステルシート レバー錠 美和:ＬＡ５２ ゴール:ＬＧ-ＮＵ 丸ノブ 美和:ＨＭＷ、ＭＡＷ ゴール:ＵＣ-Ｑ、ＡＳ-Ｑ 両開き 美和:ＨＭＣＣ、ＭＡＣＣ ゴール:ＵＣＣ、ＡＳＣ 錠 前 F0系 ケース錠 シ ス テ ム 丸ノブ電気錠 美和:ＡＵＲ(Ｔ)Ｗ ゴール:ＥＵＲ(Ｔ)-Ｑ ※4 レバー錠電気錠 美和:ＡＵＲ(Ｔ)-５２ ゴール:ＥＵＲ(Ｔ)-ＮＵ グレ グレモン錠 シブタニ:５３シリーズ + Ｈ８３Ｖ（アルミダイカスト） モン系 グレモン電気錠 シブタニ:ＥＥ５５ + Ｈ８３Ｖ（アルミダイカスト） ド ア チ ェ ッ ク ※4 ※5 リョービ・ニュースター 防錆塗装 一液型変性エポキシ樹脂錆止めペイント（ＪＰＭＳ２８）グレー 塗装仕上げ 枠・扉 溶剤焼付塗装 焼付け型アクリル樹脂塗装※６ 指定色 粉体焼付塗装 ポリエステル系樹脂塗装 （ホワイトグレー当社標準色のみ） ※1 Ｈ寸法が２４００mmを超える場合は、電気亜鉛メッキ鋼板になります。 ※2 オプションでグラスウール（標準は３２Kg/㎥）を入れることが出来ます。 ※3 ドアサイズ、重量により使用する丁番が変わる場合があります。また、ピボットヒンジ使用 時はボトムタイト仕様のDST40には対応しておりません。 　 詳細はＱＲコードを読み取ってご確認いただけます。 ※4 記載されている金物は当社標準在庫品です。その他のメーカー、型式の金物にも対応い たします。 ※5 ドアチェックはオプションで追加することが出来ます。また、オートヒンジにも変更可能です。 ※D6 事前Sに指T定い4ただ0けれのば、ウレみタン系適塗料やフ用ッ素樹脂塗料等にすることもできます。 性能表 片開きの製作可能 両開きの製作可能 気密性 耐風圧性 水密性 遮音性 型式 種類 枠 錠前 タイト ドア厚はこちら ドア厚はこちら A-3 A-4 S-5 S-6 W-1 W-2 T-2 3方枠 レバーハンドル ZT ● 3方枠 レバーハンドル BT ● 3方枠 グレモン BT ● 片開き 注目 DST40に 4方枠 レバーハンドル ST ● DST40 4方枠 グレモン AT ● ● DST４4方枠０レバーハンドル OST ● ● ● 遮音性能T-2評価 3方枠 レバーハンドル ZT ● 両開き 4方枠 グレモン AT ● DST40 は、以下の仕様で遮音性能T-2の性能を有しています。 4方枠 レバーハンドル ZT…3方枠で下部にズレゴムの付いた仕　OST ● ● 様 ３● 方枠・片-開き レグレモンハンドバル 3方枠ボトムターイト グラスウール・32kg/㎥グ入り レモン BT…3方枠で閉扉時にゴムが下りて下部の隙間を塞ぐ仕様 ・片開き グレモンハンドル 4方枠エアタイト グラスウール32kg/㎥入り ST…4方枠でＦ0系のハンドルを使用した仕様 ・片開き レバーハンドル 3方枠ボトムタイト グラスウール32kg/㎥入り AT…4方枠でグレモンを使用した仕様 OST…4方枠でラッチ錠を使用し、下枠を雨仕舞い仕様のステンレス製とした仕様 ・片開き レバーハンドル 4方枠セミエアタイト グラスウール32kg/㎥入り ※ 遮音性能は、グラスウール（標準は３２Kg/㎥）を入れたときの性能です。 DST40 W（枠外寸法） W（枠外寸法） 40 有効寸法 40 ３方枠 40 有効寸法 40 ４方枠 25 ＤＷ 25 25 ＤＷ ＤＷ 25 5 5 40 5 6 5 40 ▼ＦＬ ▼ＦＬ ※ A-１枠使用時 ※ A-１枠使用時 4 40 9 ＤＨ 3 25 有効寸法 40 H（枠外寸法） 40 25 6 ＤＨ 3 25 40 有効寸法 40 H（枠外寸法）

火災時に閉鎖する特定防火設備！ 随時閉鎖式スチールドア DSTO DST４０　３方枠-レバー・グレモン 認定書不要！ DSTO DSTO DSTO DSTO 40mm 50mm 40mm 90° 180° 1.6mm 1.6mm AFD 5

DSTO-片開き・90度 片開き（潜り戸なし） 両開き（潜り戸なし） 組合せ多数！ 潜り戸付きも選択可能 閉鎖方向（右・左）、開放保持角度（９０°・１８０°） など、多数の組み合わせから選択可能！ 避難用潜り戸付きも製作可能で、 避難方向により潜り戸の開き方向も選択でき ます。 片開き（潜り戸有） 両開き（潜り戸有） 黒　閉鎖時ドア位置 　　（火災等緊急時） 白　開時ドア位置 　　（普段の状態） 6 DSST-R40

DSTO-片開き・90度 DSTO片開き 25 Ｗ 25 100 ＤＷ 5 25 ドアレリーズ （別途工事） 5 40 55 150 64 80 10 50 25 ＤＷ 5 25 25 5 ＤＷ 80 100 ドアレリーズ （別途工事） 35 40 5 5 40 55 150 64 7 15 10 10 100 80 9 ＤＨ 4 25 25 5 ＤＷ 55 4400 3355 55 4400 5555 1000 55 4400 5555 1500 100 1000 1500 9 ＤＨ 4 25 100 9 ＤＨ 4 25 15 Ｈ 25 15 Ｈ 25

DSDSTOT両開Oき -両開き・90度 25 Ｗ 25 4 ＷＤＤＷ２ 5 300 ＤＷ１ ＤＷ１ 20 120 120 5 50 65 5 50 65 ドアレリーズ （別途工事） 8 40 72 150 150 64 64 64 90 90 DSTO-両開き・180度 ドアレリーズ （別途工事） 10 50 Ｗ 50 10 25 15 ＤＷ ＤＷ 15 25 5 ＤＷ ＤＷ 5 20 100 80 5 40 35 5 40 55 150 150 64 64 8 80 10 120 70 50 4400 110000 55 5500 6655 55 4400 5555 11000000 11550000 11000000 112200 11550000 25 5 15 ＤＷ１ 9 ＤＨ 4 25 9 ＤＨ 4 25 15 Ｈ 25 80 15 Ｈ 25 9 ＤＨ１ 4 25 9 ＤＨ 4 25 105 6 ＤＨ２ 4 9 120 15 15 10 15 Ｈ 25

防火設備対応で軽量！ 軽量スチールドア DSST-R40 ３方枠 NＴ ＺＴ BＴ ４方枠 NＴ ＳＴ 仕上げは現地塗装の錆止め仕様のほ か、工場にて溶剤焼付け塗装※１、粉体 焼付け塗装※２による出荷にも対応。 軽量スチールドアDSST-R40は、表面材に０.８ mm厚の鋼板を使用しており、平成１２年建設省 ※1 指定なき場合はアクリル樹脂塗装に なります。指定色につきましては、カ 告示第１３６０号に定められた「鉄製で鉄板の厚 ラーサンプルをご提供いただくか、日 さ０.８mm以上のもの」という規定に則して製作 塗工の年度、NO.でご指定ください。 する、軽量スチールドアの「構造規定」による防火 （ただし近似色となります） 設備です※1。扉の内部はアルミフレーム、芯材に ※2 色は当社標準色（ホワイトグレー色） は不燃のセラミックハニカムを使用して、軽量化 のみとなります。　 を図っています。 オプションで窓やガラリも設置可能。 ※1 当商品は防火設備としての関連法令の要件を 満たしていると考えておりますが、 検査を実施 ※6.8mmの網入りガラスのみ。 する行政機関によっては法令解釈が異なる場 ※ガラリを設置した場合の防火性能に ついてはお問い合わせください。 合もあります。 事前に、 設置する地域の行政 機関にも当商品の法令適合性について確認い ただくことをお勧めします。 認定書不要！ 構造規定の防火設備です。 ※ 行政機関へ要確認 エッジ材（スチール曲げ材 1.6㎜） 表面材 （ 電気亜鉛メッキ鋼板 0.8㎜） 鋼製ドア アルミ内部フレーム なのに軽量！ 芯材 セラミックハニカム ドア内部はアルミフレームと、 セラミックハニカムの 組み合わせ。 9

DSST-R40DSST-R40 仕様 製作範囲 単位＝mm 型式 DSST-R40 枠外寸法 ＤＳＳＴ-Ｒ４０ 外枠 溶融亜鉛メッキ鋼板 1.6mm Ｗ６３０※１～１２００ 外枠 片開き Ｈ６３０※１～２５００ 沓摺 ステンレス鋼板（SUS304） 1.5mm 扉厚（総厚） 42mm（46mm） ＤＷ寸法がＤＨ寸法を超えることはできません。 Ｗ１０４０※１ エッジ材 溶融亜鉛メッキ鋼板 1.6mm ～２４００ 両開き Ｈ６３０※１～２５００ 扉本体 表面材 電気亜鉛メッキ鋼板 0.8mm 内部骨材 アルミ形材 - ＤＷ寸法がＤＨ寸法を超えることはできません。 芯材 セラミックハニカム 40mm ※１ 丁番や錠前の組み合わせにより、記載の寸法よりも小さくできる場合があります。 　　 詳しくは営業担当までお問い合わせください。 気密パッキン ホクショー IV-443 EPDMゴム 金物 吊金物（旗丁番） ケンセイ KD-23S-2 ステンレスヘアライン ※1 ズレゴム サンワイズ BG34 ボリエステルシート レバー錠 美和:LA52 ゴール:LG-NU 錠前 丸ノブ 美和:HMW、MAW ゴール:UC-Q、AS-Q システム F0系 ケース錠 美和:HMCC、MACC ゴール:UCC、ASC ※1 丸ノブ電気錠 美和:AUR(T)W ゴール:EUR(T)-Q レバー錠電気錠 美和:AUR(T)-52 ゴール:EUR(T)-NU ドアチェック※1※2 リョービ・ニュースター 窓※3 6.8mm網入りガラスのみ 塗装 枠・ 防錆塗装 一液型変性エポキシ樹脂錆止めペイント（JPMS28） 仕上げ エッジ 扉・ 材 溶剤焼付塗装 焼付け型アクリル樹脂塗装※4 指定色 ※1 記載されている金物は当社標準在庫品です。その他のメーカー、型式の錠前、ドアチェッ クなどもお気軽にご相談ください。 ※2 ドアチェックはオプションで追加することが出来ます。オートヒンジにも変更可能です。 ※3 窓はオプションで追加することが出来ます。 ※4 事前に指定いただければ、ウレタン系塗料やフッ素樹脂塗料等にすることもできます。 DSST-R40 DSST-R　3方枠-片開・4方枠-両開 W（枠外寸法） W（枠外寸法） 40 有効寸法 40 40 有効寸法 40 ３方枠 ４方枠 80 80 25 ＤＷ 25 25 ＤＷ ＤＷ 25 5 5 5 6 5 42 42 ▼ＦＬ ▼ＦＬ ※ A-１枠使用時 ※ A-１枠使用時 10 86 4422 9 ＤＨ 4 25 有効寸法 40 H（枠外寸法） 86 4422 25 6 ＤＨ 4 25 40 有効寸法 40 Ｈ（枠外寸法）

防火設備対応で軽量！ 軽量防火スチールドア 個別認定防火設備 DSST- A40 レガシールドシリーズ ３方枠 NＴ ＺＴ 当社の軽量スチールドアシリーズで唯一の、 仕上げは現地塗装の錆止め仕様のほ 国土交通大臣認定防火設備（防火戸）です。 か、工場にて溶剤焼付け塗装※１、によ 透明ガラス窓付きのほか、電気錠組込みでも る出荷にも対応。 認定品ですので、入退室管理などセキュリ ※１ 当社指定のアクリル樹脂塗装に ティの必要な部屋にも使用でき、インターロッ なります。日塗工の年度、NO.でご 指定ください。（ただし近似色とな クシステムなどにも対応します。また、DSSTシ ります）　 リーズの思想をそのままに、アルミ内部フレー ムとハニカム材の組み合わせによりドアの軽量 化を図っています。クリーンルーム用ドアメー カーが製作する高い寸法精度で、すべて1mm のぞき窓には高透過耐熱強化ガラスを 単位のオーダーメイドでお作りします。 使用。 ※窓なしにはできません。 耐火試験 個別認定品！ 個別認定品です 認定番号：EB-3166 　 ※施工イメージ　 鋼 製 ド アな の に 軽 量 ！ エッジ材（スチール 1.6㎜曲げ材） 表面材 電 気亜鉛メッキ鋼板 0.8㎜ アルミ内部フレーム 芯材 セラミックハニカム DSST-A40 11

DSST-A40 DSST-A40 仕様 製作範囲 単位＝mm 型式 ＤＳＳＴ-Ａ４０ 枠外寸法 DSST-A40 認定番号 ＥＢ-３１６６ Ｗ７６０～１２００ 外枠 溶融亜鉛メッキ鋼板 １.６mm Ｈ７６０～２5００ 枠 沓摺 ステンレス鋼板（ＳＵＳ３０４） １.５mm 片開き ＤＷ寸法がＤＨ寸法を超えることはできません。 扉厚（総厚） ４２mm（４６mm） のぞき窓サイズ Ｗ１９０～７３７ エッジ材 溶融亜鉛メッキ鋼板 １.６mm （有効寸法） Ｈ１９０～２１００ 扉本体 表面材 電気亜鉛メッキ鋼板※１ ０.８mm ※　４方枠と両開きの設定はありません。 内部骨材 アルミ形材 - ※　窓なしにはできません。 芯材 セラミックハニカム※２ ※　窓の位置にも制限があります。詳しくは弊社営業担当までお問い合わせください。 ４０mm 気密パッキン ホクショー ＡＺＮ４０１ 難燃シリコーン 金物 吊金物（旗丁番） ケンセイ ＫＤ-２３Ｓ-２ ステンレスヘアライン ズレゴム サンワイズ ＢＧ３４ ボリエステルシート レバー錠 美和:ＬＡ５２ ゴール:ＬＧ-ＮＵ 錠前 丸ノブ 美和:ＨＭＷ、ＭＡＷ ゴール:ＵＣ-Ｑ、ＡＳ-Ｑ システム Ｆ０系 ケース錠 美和:ＨＭＣＣ、ＭＡＣＣ ゴール:ＵＣＣ、ＡＳＣ ※3 丸ノブ電気錠 美和:ＡＵＲ(Ｔ)Ｗ ゴール:ＥＵＲ(Ｔ)-Ｑ レバー錠電気錠 美和:ＡＵＲ(Ｔ)-５２ ゴール:ＥＵＲ(Ｔ)-ＮＵ ドアチェック リョービ １０００シリーズ 亜鉛ダイカスト 窓 ８mm高透過耐熱強化ガラスのみ※４ 塗装 枠・扉・ 防錆塗装 一液型変性エポキシ樹脂錆止めペイント（JPMS２８）グレー 仕上げ エッジ材 溶剤焼付塗装 焼付け型アクリル樹脂塗装 指定色※５ ※　 グレモンの設定はありません。 ※１ 電気亜鉛メッキ鋼板０.８mmのみです。 ※２ セラミックハニカムのみです。 ※３ 記載されている金物は当社標準在庫品です。その他のメーカー、型式の錠前などもお 気軽にご相談ください。 ※４ 窓なしにはできません。 ※５ 当社指定の塗料でのアクリル樹脂塗装になります。日塗工の年度、NO.でご指定くだ さい。（ただし近似色となります） DSSDSTST- A-40 A40　３方枠-片開 W（枠外寸法） ３方枠 40 有効寸法 40 ※109～ 25 ＤＷ 25 5 5 42 ▼ＦＬ ※ノックダウンの場合は109mm～ 枠組み出荷の場合は115mm～ 12 115～ 42 9 ＤＨ 4 25 有効寸法 40 H（枠外寸法）

６０分耐火の窓付き特定防火スライドドア！ 透明ガラス入り特定防火スチールスライドドア SST-A50(自閉) 個別認定防火設備 レガシールドシリーズ ３方枠 NＴ 当社のスチールスライドドアシリーズで唯一 の、国土交通大臣認定、特定防火設備(防火 戸)対応の自閉スライドドアです。網の入らな い透明ガラス入りで認定を取得していますの で、防火区画であってもクリアな視界を確保 煙返しも標準装備。 ※ 遮煙性能はありません。 できます。壁にレールを直付けするタイプなの で後から取り付けることもできます。また、下枠 のない３方枠ですので段差がなく、台車の通 過もスムーズです。クリーンルーム用ドアメー カーが製作する高い寸法精度で、すべて１ mm単位のオーダーメイドでお作りします。 裏側 個別認定品！ 個別認定品です 認定番号：EA-0518-1 通しボルトを隠す化粧カバーは サニタリーカバー仕様で標準装備。 のぞき窓には網なしのクリアな 高透過耐熱強化ガラスを使用。 ※窓なしでは個別認定品にはなりま 下枠なしの３方枠のため せん。窓なしの場合は、例示仕様 段差がなく台車などの通 (構造規定)による特定防火設備と 過もスムーズ。 なります。 仕上げは現地塗装の錆止め仕様のほ か、工場にて溶剤焼付け塗装※１、によ る出荷にも対応。 ※1 当社指定のアクリル樹脂塗装になります。 日塗工の年度、NO.でご指定ください。（た レールカバーはオプションでサニタリー だし近似色となります）　 カバー(傾斜カバー)に変更可能。 耐火試験 13

仕様 製作範囲 単位 ＝ ㎜ 型式 ＳＳＴ-Ａ５０（自閉） 枠開口寸法 SST-A５0（自閉） 認定番号 ＥＡ-０５１８-１ Ｗ寸法　８１５～１２８５（Ｕ寸法 ６８５～１１５５） 開口枠・戸当り 溶解亜鉛メッキ鋼板 １．６ｍｍ Ｈ寸法　１６７５～２３７５ 枠 点検カバー 溶解亜鉛メッキ鋼板 １．６ｍｍ ・ 片引き 最大扉面積：３㎡ レール レールケース 溶解亜鉛メッキ鋼板 １．６ｍｍ のぞき窓サイズ Ｗ２００～９７０ レール部 アルミニウム押出形材 ｰ （有効寸法） Ｈ２００～１３００ 扉厚 ５０ｍｍ ※　両引きの設定はありません。 表面材 溶解亜鉛メッキ鋼板 １．６ｍｍ ※　窓なしにはできません。 扉本体 煙返し 溶解亜鉛メッキ鋼板 １．６ｍｍ ※　窓の位置にも制限があります。詳しくは弊社営業担当までお問い合わせください。 芯材 なし 自閉装置 リョービ ＳＬｰ２Ｈ１５０※１ 露出持手 サンワイズ ＨＡｰ４ ＳＵＳ３０４鏡面仕上げ 金物 戸当り 戸先 ホクショー GAｰ１５ ゴム ＥＰＤＭ 戸尻 タキゲン Cｰ３０ｰRKｰ３２１５ 窓 ガラス ８ｍｍ高透過耐熱強化ガラスのみ※２ 錠前システム※３ 引戸錠 美和ロック ＵＤ ｰ 防錆塗装 一液型変性エポキシ樹脂 錆止めペイント 塗装仕上げ (ＪＰＭＳ２８) グレー 溶剤焼付塗装 焼付型アクリル樹脂塗装※４ 指定色 ※1 　ストップ保持機能なし　ストップ保持機能付にはできません。 ※2　 窓なしには出来ません。 ※3 　オプションで追加することができます。 ※4　 当社指定の塗料でのアクリル樹脂塗装になります。 　　 日塗工の年度、NO.でご指定ください(ただし近似色となります) SSST-A50(S自閉)T-A50 自閉 サッシ外寸Ｗ＝２Ｗ+100 50 レール全長 Ｌ＝（２Ｗ） 50 ※ サニタリーカバーはオプションとなります。 25 Ｗ 60 Ｕ＝Ｗ-130 130 引残し 100～ 100～ 135 250 30 135 250 30 ＤＷ＝Ｗ+85 50 レール全長 Ｌ =（２Ｗ） 50 Ｗ 60 50 50 ▼ＦＬ ▼ＦＬ ＤＷ＝Ｗ+85 ※ LGS （軽量間仕切り） にも取付け可能です。 詳しくはお 問い合わせください。 14 サッシ外寸Ｈ＝Ｈ+240 Ｈ 240 10 ＤＨ＝Ｈ+35-10 50 135 30 100～ 250 240 10 ＤＨ＝Ｈ+35-10 Ｈ 50 レールベース取付基準寸法＝Ｈ+50 190 240 129 10 ＤＨ＝Ｈ+35-10 Ｈ 50 レールベース取付基準寸法＝Ｈ+50 190 サニタリー取付可能天井高＝Ｈ+369

壁の中にスッキリ納まる！ 内蔵スチールスライドドア SS40 ３方枠 NＴ 扉が軽量間仕切り壁※１に収納されるタイプの スライドドアです。上吊レールも壁に内蔵される ためレール上部に埃が溜まり難く、清掃し易い構 造になっています。窓つき（６．８mm網入りガラス限 定）で防火設備として、窓なしで特定防火設備と して使用いただけます※２。枠はアンカーによる 溶接のほか、補強枠にネジ固定も対応してお り、焼付塗装（溶剤または粉体）も可能です。そ の場合、工場にてガラス工事にも対応します。ク リーンルーム用ドアメーカーが製作する高い寸法 引手は表・裏ともに 精度で、すべて1mm単位のオーダーメイドでお作 露出持手（ステンレス）です。 りします。 ※1 対応する軽量間仕切り壁の厚みは１１５mm のみになります。 ※２ 当商品は特定防火設備 ・ 防火設備として の関連法令の要件を満たしておりますが、 認定書不要！ 検査を実施する行政機関によっては法令 解釈が異なる場合もあります。事前に、設 置する地域の行政機関にも当商品の法令 構造規定の 適合性について確認いただくことをお勧め 特定防火・防火設備です。 します。 ※ 行政機関へ要確認 上吊レールも壁に内蔵されます。 戸先側の開口部は凹型（あいじゃくり）に なっており、炎を通しません。 煙返しも標準装備です。 ※ 遮煙性能はありません。 15

SS40 仕様 製作範囲 単位 ＝ ㎜ 型式 ＳＳ４０ 枠開口寸法 ＳＳ４０ 扉厚 ４０mm 最大扉面積：３㎡ 開口枠・戸当り 溶融亜鉛メッキ鋼板 １.６mm Ｗ寸法　 ８７０～１３２０（Ｕ寸法 ７４０～１１９０） 枠 沓摺(オプション) ステンレス鋼板 １.５mm 片引き Ｈ寸法　１７９０～２３９０ フレーム 溶融亜鉛メッキ鋼板 ・レールを分割して出荷することは出来ません。 戸袋 １.６mm 戸袋ボード 溶融亜鉛メッキ鋼板 １.６mm ・使用環境、扉重量によって、製作可能範囲であっても対応できない場合があります。 ・１３０㎜の引残しが有ります。 点検カバー 溶融亜鉛メッキ鋼板 １.６mm レール 内蔵ケース 溶融亜鉛メッキ鋼板※１ １.６mm ※　両引きの設定は有りません。 ※　開口枠、戸当りの見込み寸法は１３７㎜、壁厚１１５㎜（６５㎜スタッド、両面１２.５㎜ レール部 アルミニウム押出形材※２ ー 　　ボード2枚貼り）にのみ対応しています。 表面材 溶融亜鉛メッキ鋼板 １.６mm ※　扉本体の面積が3㎡を超える場合は、防火区画に用いる防火設備、特定防火設備 扉本体 芯材 なし※３ 　　としてはご使用いただけません。 自閉装置※４ 引戸クローザー リョービ SL-２ 引手 露出持手 サンワイズ ＨＡ-４ ＳＵＳ３０４鏡面仕上げ ローラー ポリアセタール 金物 ガイドローラー シブタニ ＳＴ-７０-３０ 台座 ＳＵＳ３０４ヘアライン仕上げ 戸先 ホクショー ＧＡ-１５ 戸当りゴム ＥＰＤＭ プラスターボード 戸尻 タキゲン Ｃ-３０-ＲＫ （当社別途） 構成部品および名称 窓※５ 網入りガラス、耐熱ガラス※６（ガラスは工場にて固定して出荷します） 戸袋ボード ガラリ※５ お問い合わせください 戸袋ボード 錠前 美和ロック ＦＧ システム※５ 鎌錠 レール下地 ゴール ＳＸ 防錆塗装 一液型変性エポキシ樹脂 枠・扉 錆止めペイント(ＪＰＭＳ２８) グレー 塗装仕上げ レールカバー 溶剤焼付塗装 焼付アクリル樹脂塗装※７ 指定色 粉体焼付塗装 ポリエステル系樹脂塗料 当社標準色 (ホワイトグレー)のみ 方立て 戸袋ボード ※１ 　W寸法が1200を超える場合は、電気メッキ鋼板になる場合があります。 ※２ 　レールが溶解して脱落しても、扉が倒壊しない構造にはなっております。 ※３　オプションでグラスウール（指示なき場合は32kg/㎡）を入れることができます。 開口枠 ※４　自閉装置は、ストップ保持機能はついておりませんがオプションでつけることができま 戸袋ボード す。その場合、防火設備にはなりませんのでご注意ください。 方立て ※５　「窓」「ガラリ」「錠前システム」はオプションで追加することができます。 ※６　耐熱強化ガラスを使用した場合は、構造規定による防火設備にはなりません。 扉 SS※4７　事前に指定0いただければ　、ウレタン系塗料やフッ素片塗料にすることもできます引。 き レールカバー プラスターボード （当社別途） SS40 サッシ外寸Ｗ＝Ｗ×2 20 20 40 Ｗ（枠開口寸法） 40 Ｕ＝Ｗ-130 130 引残し 開口側 戸袋側 開口側 戸袋側 ＤＷ＝Ｗ+30 サッシ外寸Ｗ＝Ｗ×2 40 Ｗ（枠開口寸法） 40 開口側 戸袋側 40 40 ▼ＦＬ 引残し＝130 ＤＷ＝Ｗ+30 16 137 サッシ外寸Ｈ＝Ｈ+180 65 10 ＤＨ＝Ｈ+20-10 Ｈ（枠開口寸法） 180 40 180 10 ＤＨ＝Ｈ+20-10 Ｈ（枠開口寸法） 40

耐火断熱パネルへ後付けできる！ 直付けスチールスライドドア SST40（自閉） ３方枠 NＴ 壁にレールを直付けするタイプのスチー ル製スライドドアです。耐火断熱パネルへ の取付けを意識した構造※１※２になってお り、防火設備（６．８mm網入りガラス窓付 又は窓なし）または特定防火設備（窓なし 煙返しも標準装備。 のみ）としてご使用いただけます※３。片引 ※ 遮煙性能はありません。 き・両引きをラインナップしており、クリー ンルーム用ドアメーカーが製作する高い 裏側 寸法精度で、すべて１mm単位のオーダー メイドでお作りします。 ※１ 耐火断熱パネル以外の壁にも対応できま す。詳細はお問い合わせください。 ※２ 扉１枚あたりの面積が３㎡を超える場合、 通しボルトを隠す化粧カバーはサニタリー 耐火断熱パネルに補強材が必要となりま カバー仕様で標準装備。 す。 ※３ 当商品は特定防火設備 ・ 防火設備として の関連法令の要件を満たしておりますが、 検査を実施する行政機関によっては法令 解釈が異なる場合もあります。事前に、 設置する地域の行政機関にも当商品の 法令適合性について確認いただくことを お勧めします。 オプションで窓やガラリも設置可能。 ※窓を設置した場合は特定防火設備に 認定書不要！ はなりません。 ※ガラリを設置した場合の防火性能につ レールカバーはオプション いてはお問い合わせください。 構造規定の でサニタリーカバー（傾斜 特定防火・防火設備です。 カバー）に変更可能。 焼付塗装（溶剤または粉体）にも対応。 ※ 行政機関へ要確認 その場合は工場出荷時にガラス工事も いたします。 17

仕様 製作範囲 単位 ＝ ㎜ 型式 ＳＳＴ４０（自閉） 枠開口寸法 ＳＳT４０（自閉） 開口枠・戸当り 溶融亜鉛メッキ鋼板 １.６mm Ｗ寸法　 ５７０～１９７０（Ｕ寸法 ４４０～１８４０） 点検カバー 枠 溶融亜鉛メッキ鋼板※１ １.６mm Ｈ寸法　１１９０～２３９０ ・ レールケース 溶融亜鉛メッキ鋼板※１ １.６mm 片引き レール 最大扉面積：４㎡ レール部 アルミニウム押出形材※２ ― Ｗ：Ｈの比率は１：３までです。 沓摺(オプション) ステンレス鋼板（ＳＵＳ３０４） １.５mm 引き残しは１３０mmで固定です。 扉厚 ４０mm Ｗ寸法　１１７０～３９６０（Ｕ寸法 ８７０～３６６０） 表面材 溶融亜鉛メッキ鋼板 １.６mm Ｈ寸法　１１９０～２３９０ 扉本体 煙返し 溶融亜鉛メッキ鋼板 １.６mm 両引き 最大扉面積：４㎡（扉１枚あたり） ※1 芯材 なし ※3 Ｗ：Ｈの比率は１：１．５までです。 ＤＷは６００mm以上必要です。 自閉装置 引戸クローザー リョービ ＳＬ-２ シリーズ※4 引き残しは片側１５０mmで固定です。 引手 露出持手 サンワイズ ＨＡ-４ ＳＵＳ３０４鏡面仕上げ ローラー ポリアセタール ※　扉本体の面積（両引きの場合は扉1枚の面積）が3㎡を超える場合は、防火区画に用いる 金物 ガイド 防火設備、特定防火設備としてはご使用いただけません。 ローラー 台座 シブタニ ＳＴ-７０-３０ ＳＵＳ３０４ヘアライン仕上げ ※1 連動はしません。左右にそれぞれ自閉装置がつきます。 戸当り 戸先 ホクショー ＭＳＳ-００５ ゴム ＥＰＤＭ 戸尻 タキゲン Ｃ-３０-ＲＫ 錠前 システム 鎌錠 美和:ＦＧ　ゴール:ＳＸ ※5 枠 防錆塗装 一液型変性エポキシ樹脂錆止めペイント（JＰＭＳ２８）グレー 塗装 溶剤焼付塗装 ※6 仕上げ 扉・ 焼付け型アクリル樹脂塗装 指定色 レール・カバー 粉体焼付塗装 ポリエステル系樹脂塗装（ ホワイトグレー当社標準色のみ） ※1 W寸法が１２００（両引きの場合は２４００）を超える場合は、電気メッキ鋼板になる場合 があります。 ※2　 レールが溶解して脱落しても、扉が倒壊しない構造にはなっております。 ※3 　オプションでグラスウール（指示なき場合は３２kg/㎡）を入れることができます。 ※4 標準の自閉装置には、開扉保持機能はついておりませんが、オプションでつけることが できます。その場合、防火設備にはならない場合がありますのでご注意ください。 ※5 　「錠前システム」はオプションで追加することができます。 ※6　事前に指定いただければ、ウレタン系塗料やフッ素塗料にすることもできます。 SST40(自閉) サッシ外寸Ｗ＝２Ｗー１００ サッシ外寸Ｗ＝Ｗ×2 40 40 Ｗ（枠開口寸法） 40 40 40 Ｗ（枠開口寸法） 40 40 Ｗ２ Ｗ１ ※ サニタリーカバーは Ｕ＝Ｗ-130 130 150 Ｕ＝Ｗ-150×２ 150 引残し 引残し 引残し オプションとなります。 115 100 30 ＤＷ＝Ｗ+30 ＤＷ２＝Ｗ２＋20－1.5 ＤＷ１＝Ｗ１＋20－1.5 3 サッシ外寸Ｗ＝Ｗ×2 サッシ外寸Ｗ＝２Ｗ×２ 40 Ｗ（枠開口寸法） 40 40 Ｗ（枠開口寸法） 40 40 ▼ＦＬ 引残し＝130 引残し＝150 引残し＝150 ＤＷ＝Ｗ+30 ＤＷ２ ＤＷ１ 3 18 115 100 30 サッシ外寸Ｈ＝Ｈ+210 109 10 ＤＨ＝Ｈ+20-10 Ｈ（枠開口寸法） 210 40 サッシ外寸Ｈ＝Ｈ+210 109 10 ＤＨ＝Ｈ+20-10 Ｈ（枠開口寸法） 210 40 115 100 30 210 109 10 ＤＨ＝Ｈ+10 Ｈ（枠開口寸法） パネル開口Ｐ＝Ｈ+10 レールベース取付基準寸法＝Ｈ+40 170 サニタリー取付可能天井高＝Ｈ+319

自動開閉で非常時も自動閉鎖！ 直付けスチールスライドドア SST40（自動） ３方枠 NＴ 構造規定による防火設備・特定防火設 備対応の自動スライドドアです※１。火 災報知機や煙感知器からの信号を受 けて自動的に閉鎖することはもちろん、 煙返しも標準装備。 標準仕様として非常用バッテリー搭載 ※ 遮煙性能はありません。 し※２、火災発生時の停電によって給電 が停止された場合でも自動的に閉鎖 裏側 します。自動ドアのエンジンは扶桑電 機工業製とハシダ技研工業製に対応 しています。クリーンルーム用ドアメー カーが製作する高い寸法精度で、すべ て１mm単位のオーダーメイドでお作 りします。 通しボルトを隠す化粧カバーはサニタ ※１ 当商品は特定防火設備 ・ 防火設備 リーカバー仕様で標準装備。 としての関連法令の要件を満たしてお りますが、検査を実施する行政機関に よっては法令解釈が異なる場合もあ ります。事前に、設置する地域の行政 機関にも当商品の法令適合性につい て確認いただくことをお勧めします。 ※２ バッテリー無しにもできます。 認定書不要！ オプションで窓やガラリも設置可能。 ※窓を設置した場合は特定防火設備には なりません。 構造規定の ※ガラリを設置した場合の防火性能につ いてはお問い合わせください。 特定防火・防火設備です。 ※ 行政機関へ要確認 レールカバーはオプション でサニタリーカバー（傾斜 焼付塗装（溶剤または粉体）にも対応。 カバー）に変更可能。 その場合は工場出荷時にガラス工事 もいたします。 19
