必要な時にだけ取り外せる壁。【着脱式マシンハッチシリーズ】

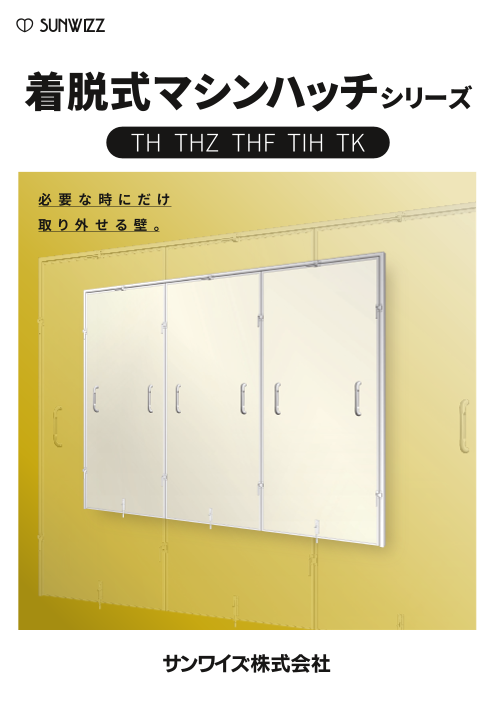

着脱式マシンハッチシリーズ TH THZ THF TIH TK 必 要 な 時 に だ け 取 り 外 せ る 壁 。

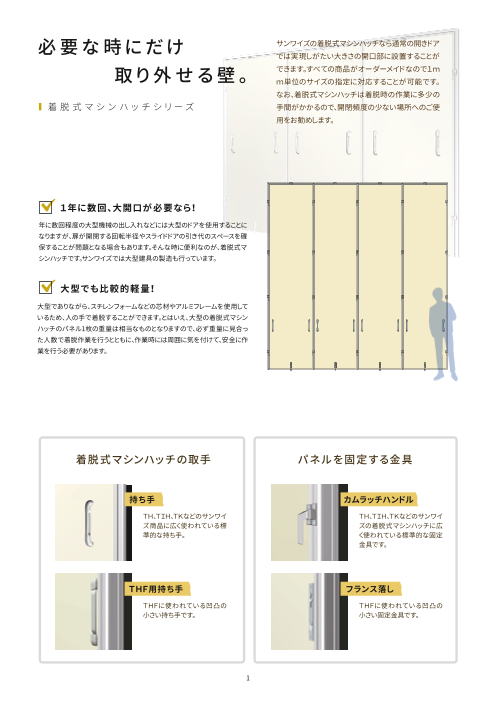

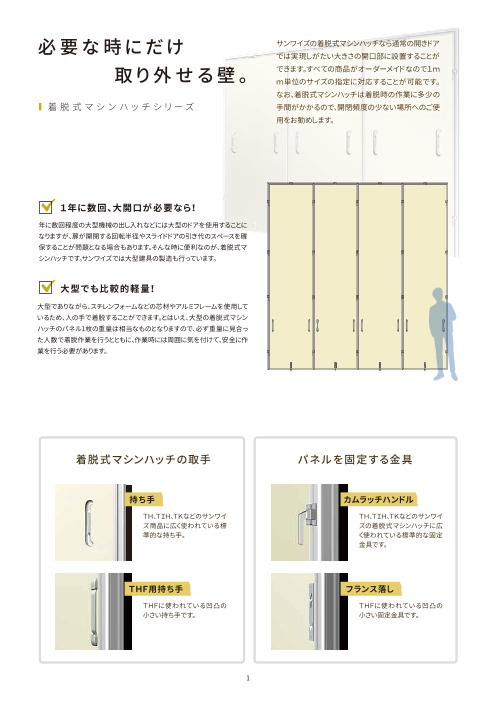

必要な時にだけ サンワイズの着脱式マシンハッチなら通常の開きドア では実現しがたい大きさの開口部に設置することが 取り外せる壁。 できます。すべての商品がオーダーメイドなので１ｍ ｍ単位のサイズの指定に対応することが可能です。 なお、着脱式マシンハッチは着脱時の作業に多少の ■ 着 脱 式 マ シ ン ハ ッ チ シ リ ー ズ 手間がかかるので、開閉頻度の少ない場所へのご使 用をお勧めします。 １年に数回、大開口が必 要なら！ 年に数回程度の大型機械の出し入れなどには大型のドアを使用することに なりますが、扉が開閉する回転半径やスライドドアの引き代のスペースを確 保することが問題となる場合もあります。そんな時に便利なのが、着脱式マ シンハッチです。サンワイズでは大型建具の製造も行っています。 大 型でも比 較的 軽 量！ 大型でありながら、スチレンフォームなどの芯材やアルミフレームを使用して いるため、人の手で着脱することができます。とはいえ、大型の着脱式マシン ハッチのパネル1枚の重量は相当なものとなりますので、必ず重量に見合っ た人数で着脱作業を行うとともに、作業時には周囲に気を付けて、安全に作 業を行う必要があります。 着脱式マシンハッチの取手 パネルを固定する金具 持ち手 カムラッチハンドル ＴＨ、ＴＩＨ、ＴＫなどのサンワイ ＴＨ、ＴＩＨ、ＴＫなどのサンワイ ズ商品に広く使われている標 ズの着脱式マシンハッチに広 準的な持ち手。 く使われている標準的な固定 金具です。 ＴＨ Ｆ用持ち手 フランス落し ＴＨ Ｆに使われている凹凸の ＴＨ Ｆに使われている凹凸の 小さい持ち手です。 小さい固定金具です。 1

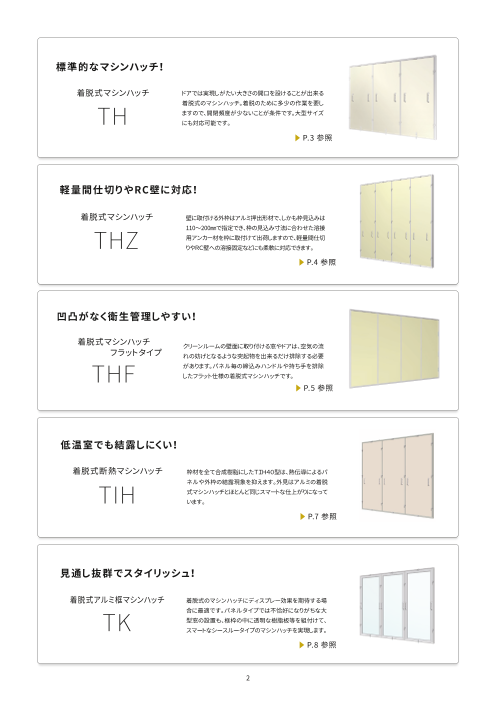

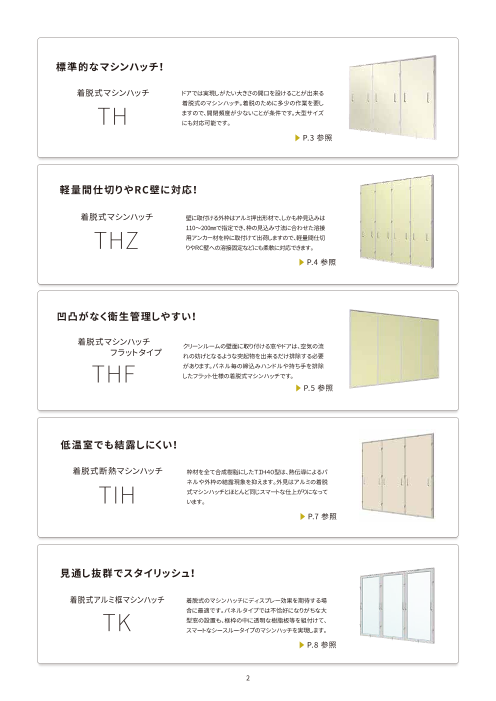

標準的なマシンハッチ！ 着脱式マシンハッチ ドアでは実現しがたい大きさの開口を設けることが出来る 着脱式のマシンハッチ。着脱のために多少の作業を要し TH ますので、開閉頻度が少ないことが条件です。大型サイズ にも対応可能です。 P.3 参照 軽 量間仕 切りやRC壁に 対応！ 着脱式マシンハッチ 壁に取付ける外枠はアルミ押出形材で、しかも枠見込みは 110～200㎜で指定でき、枠の見込み寸法に合わせた溶接 THZ 用アンカー材を枠に取付けて出荷しますので、軽量間仕切 りやＲＣ壁への溶接固定などにも柔軟に対応できます。 P.4 参照 凹凸がなく衛 生管 理 しやすい！ 着脱式マシンハッチ クリーンルームの壁面に取り付ける窓やドアは、空気の流 　　　　　フラットタイプ れの妨げとなるような突起物を出来るだけ排除する必要 THF があります。パネル毎の締込みハンドルや持ち手を排除 したフラット仕様の着脱式マシンハッチです。 P.5 参照 低 温室でも結露 しにくい！ 着脱式断熱マシンハッチ 枠材を全て合成樹脂にしたＴＩＨ４０型は、熱伝導によるパ ネルや外枠の結露現象を抑えます。外見はアルミの着脱 TIH 式マシンハッチとほとんど同じスマートな仕上がりになって います。 P.7 参照 見 通し抜 群でスタイリッシュ！ 着脱式アルミ框マシンハッチ 着脱式のマシンハッチにディスプレー効果を期待する場 合に最適です。パネルタイプでは不恰好になりがちな大 TK 型窓の設置も、框枠の中に透明な樹脂板等を組付けて、 スマートなシースルータイプのマシンハッチを実現します。 P.8 参照 2 ▲ ▲ ▲ ▲ ▲

標準的なマシンハッチ！ 着脱式マシンハッチ TH ３方枠（下部に硬質塩ビライナーが付きます。） ４方枠（オプションで下枠取外し式に出来ます。） ドアでは実現しがたい大きさの開口を設けることが出来る着脱式のマシンハッチ。着 脱のために多少の作業を要しますので、開閉頻度が少ないことが条件です。また TH40は内部のアルミフレームがTH30に比べ頑丈で大型サイズに対応可能です。Ｈ 寸法が大きくなる時は、外枠への係りを大きくするプラス棒の使用をお勧めします。 プラス棒詳細は9頁をご参照ください。 仕様 型 式 Ｔ Ｈ ３ ０ Ｔ Ｈ ４ ０ ド ア 厚 （ 総 厚 ） ３１㎜（３６㎜） ４１㎜（４７㎜） 形 態 １枚割・２枚割・３枚割・４枚割　など 外 枠 ・ フ レ ー ム アルミ形材（アルマイト・クリアー仕上げ） ～ 面 材 金属板　０.４㎜～０.６㎜ 下枠 （鋼板・アルミ・ステンレス・支給材） 4580 着脱 L字 スチレンフォーム ㎜ ペーパーハニカム 芯 材 フェノールフォーム 不燃ポリスチレンフォーム 枠外Ｈ寸法４５８０㎜までの ４方枠はオプションで コーナーパネル兼用のＬ型 セラミックハニカム 大型サイズに対応可能 下枠取外し式へ変更可能 マシンハッチも製作可能 締 込 み 金 物 カムラッチ締込みハンドル（亜鉛ダイカスト） 持 手 露出持手（ステンレス SUS304） パ ッ キ ン エラストマー 縁廻り材（アルミ） 　窓※１ ＦＸ３０（シングル）・ＦＷ３０（複層） ＦＸ４０（シングル）・ＦＷ４０（複層） 表面材 ガ 　 ラ 　 リ ※ １ ＧＡ３０ ＧＡ４０ アルミ ※１　「窓」「ガラリ」はオプションで追加することができます。 内部フレーム 芯材 製作範囲 単位＝㎜ ＴＨ３０ ＴＨ４０ Ｗ寸法　５００～　※１　※２ Ｗ寸法　３１０～　※２　 Ｈ寸法　５００～３０６０※１ Ｈ寸法　４００～４５８０ マドやガラリなどの オプションも充実 パネル内部は ※１　持手なしTであればH２２０㎜まで4製作可能0です。 アルミフレームと芯材の ※２　４２００㎜を超えると枠材は分割となります。 組み合わせなので、 非常に軽量 ※ TH３０の図面はサンワイズHP参照 →https://www.sunwizz.co.jp/product-db/item_39 ＴＨ４０ Ｗ （枠外寸法） ４方枠 ３方枠 プラス棒付き外枠寸法 40 有効寸法 40 66 66 66 26 ＤＷ ＤＷ ＤＷ 26 6 6 6 6 41 41 41 ▼ＦＬ 40 下枠取外し仕様 40 ※ 下枠がステンレスの場合は、 見付寸法が25mmになります ４方枠 3 66 4411 26 6 ＤＨ 6 26 40 有効寸法 40 Ｈ （枠外寸法） 6 ＤＨ 6 26 有効寸法 40 Ｈ （枠外寸法） 26 50

軽量間仕切りやRC壁に対応！ 着脱式マシンハッチ THZ ３方枠（下部に硬質塩ビライナーが付きます。） ４方枠（オプションで下枠取外し式に出来ます。） 壁に取付ける外枠はアルミ押出形材で、しかも枠見込みは110㎜～200㎜まで10 ㎜単位で指定でき、枠の見込み寸法に合わせた溶接用アンカー材を枠に取付けて 出荷しますので、軽量間仕切りやＲＣ壁への溶接固定などにも柔軟に対応できます。 大型機械の出し入れに支障のある下枠を除いた３方枠にもできますが、床面の不 陸が建付けに影響しますので、水平な床面を確保することが必要です。４方枠では 下枠が邪魔になりがちですが、下枠を着脱式にすることができます。 仕様 型 式 Ｔ Ｈ Ｚ ４ ０ ド ア 厚 （ 総 厚 ） ４１㎜（４７㎜） 形 態 １枚割・２枚割・３枚割・４枚割　など 外 枠 ・ フ レ ー ム アルミ形材（アルマイト・クリアー仕上げ） 下枠 面 材 金属板　０.４㎜～０.６㎜ （鋼板・アルミ・ステンレス・支給材） 着脱 スチレンフォーム ペーパーハニカム 芯 材 ４方枠はオプションで 枠見込み寸法を 不燃ポリスチレンフォーム 下枠取外し式へ変更可能 110～200㎜の間で セラミックハニカム ※その場合下枠は 自由に設定可能 締 込 み 金 物 カムラッチ締込みハンドル（亜鉛ダイカスト） モルタル詰めできません 持 手 露出持手（ステンレス SUS304） パ ッ キ ン エラストマー マドやガラリなどの 　窓 オプションも充実 ※１ ＦＸ４０（シングル）・ＦＷ４０（複層） ガ 　 ラ 　 リ ※ １ ＧＡ４０ 縁廻り材（アルミ） ※１　「窓」「ガラリ」はオプションで追加することができます。 表面材 アルミ 製作範囲 内部フレーム 単位＝mm ＴＨＺ４０ 芯材 扉の表面材は当社指定色の焼付 Ｗ寸法　３１０～　※１　 カラー鋼板のほか、ステンレスや Ｈ寸法　４００～４０８０ アルミ材などにも対応可能。オプ ションで化粧シートを貼っての出 ※１　４２００㎜をT超えると枠H材は分割とZなります4。 0 荷も可能です ※１ 外枠はアルマイト、扉本体にはア ルミエッジ材が回っており、現場での パネル内部は ＳＯＰには向いておりません。この場合、 アルミフレームと芯材の 表面材のほかエッジ材や外枠も含め て事前に焼付塗装とするか、現場もしく 組み合わせなので、 は工場にて化粧シート貼りにて対応し 非常に軽量 てください ＴＨZ４０ Ｗ （枠外寸法） 40 有効寸法 40 A【 気-密4】４方枠 プラス棒付外枠寸法 110～200 110～200 26 ＤＷ ＤＷ ＤＷ 26 6 6 6 6 ＪＩＳの気密性能Ａ-４等級をクリア。 41 ※3枚割4方枠カムラッチ仕様のみ 41 プラス棒付外枠寸法 110～200 ▼ＦＬ 41 40 下枠取外し仕様 40 ※ 下枠がステンレスの場合は、 見付寸法が25mmになります 4 110～200 4411 26 6 ＤＨ 6 26 40 有効寸法 40 Ｈ （枠外寸法） 50 50

凹凸がなく衛生管理しやすい！ 着脱式マシンハッチ フラットタイプ THF ３方枠（下部に硬質塩ビライナーが付きます。） ４方枠（オプションで下枠取外し式に出来ます。） ※　ＴＨＦ５０は４方枠のみ 一般的な着脱式のマシンハッチは、着脱可能なパネルを固定しておくための締込 みハンドルや持ち手が露出しています。クリーンルームではこれら金物の突起にチ リなどが溜まったり、突起によりクリーンルーム内の気流が乱れ、製品の品質に影響 を与えたりしてしまう場合もあります。フラットタイプの着脱式マシンハッチ“ＴＨＦ４ ０”は、表面の突起を減らしたフラット仕様で清浄空間での大開口部に最適です。 ※ ＴＨＦ４０はエッジ部に段差があります。 ＴＨＦ５０は枠もパネルと同じ見込み寸法で製作されており、パネルから枠が出っ張 ることがありませ。さらにＪＩＳの気密性能で最高等級のＡ-４を取得しており気密性 もクリア。そのため半導体や精密機製造の工業用クリーンルーム（ICR）のほか、 GMPやHACCPを意識したバイオ系クリーンルーム(BCR)にも最適なクリーンルー ム用着脱式マシンハッチの究極の形です。 ※ 持ち手や固定金物は厚み分が若干露出します。 下枠 着脱 ４方枠はオプションで 下枠取外し式へ変更可能 ～ A【 気-密4】3000㎜ 締込みハンドルはありません。 枠外Ｈ寸法３０００㎜までの ＴＨＦ５０の４方枠ではＪＩＳの 大型サイズに対応可能 気密性能Ａ-４等級をクリア。 THF50断面イメージ図 凹凸を極限まで排除。そのためチ リ や 埃 、 枠と扉はパッキンで密着しており、 固定用金物や持ち手の 粉末なども溜まり難く清掃も容易です。 気密性能も高めています。 凹凸も最小限です。 ※THF40はエッジ部に段差があります。 5

THF 仕様 製作範囲 単位＝㎜ 型式 ＴＨＦ４０ ＴＨＦ５０ ＴＨＦ４０ ドア厚（総厚） ４１mm（４７mm） 5１mm Ｗ寸法　４００～　※１　 形態 1枚割・２枚割・３枚割・４枚割など Ｈ寸法　８００～４５８０※１ 外枠・フレーム アルミ形材（アルマイト・クリアー仕上げ） ※１　４２００㎜を超えると枠材は分割となります。 面材 金属板０．４mm～０．６mm （鋼板・アルミ・ステンレス・支給材） スチレンフォーム 製作範囲 単位＝㎜ ペーパーハニカム ＴＨＦ５０ 芯材 不燃ポリスチレンフォーム 不燃ポリスチレンフォーム パネル１枚 （パネルW３００※１～９５０※２） Ｗ寸法 セラミックハニカム ３６４～ 締込み金物 フランス落とし（亜鉛ダイカスト） １枚割のみ （パネルＨ４７３※１～２９３６） Ｈ寸法 持手 樹脂製フラット持手 ２枚割以上 ７９７～３０００ パッキン エラストマー ※１　窓無しの場合。窓付きの場合はパネルＷ６８０が最小寸法になります。 窓※1 ＦＸ４０（シングル）、ＦＷ４０（複層） 専用複層窓(４２０Ｗ×６２０Ｈ)のみ※２ ※２　表面材が１０００mm以上の場合に限る。３尺幅の場合は、最大で９１４mmとなります。 ガラリ※1 ＧＡ４０ お問い合わせください。 ※１ 「窓」「ガラリ」はオプションで追加することになります。 ※２ 窓付きの場合はパネル１枚の最小寸法が大きくなります。 ＴＨF４０ Ｗ （枠外寸法） ４方枠 ３方枠 40 有効寸法 40 66 66 41 41 26 ＤＷ ＤＷ ＤＷ 26 6 6 6 6 THF50 ▼ＦＬ 40 下枠取外し仕様 40 ※ 下枠がステンレスの場合は、 見付寸法が25mmになります ＴＨF５０ 枠外寸法 40 有効寸法 40 ４方枠 裏 面 51 表 面 26 ＤＷ ＤＷ ＤＷ 26 6 6 6 6 表面 裏面 51 ▼ＦＬ 40 下枠取外し仕様 40 下枠SUS製 6 66 51 4411 5511 ５１ 26 6 ＤＨ 6 26 40 有効寸法 4025 6 ＤＨ 6 26 Ｈ （枠外寸法） 6 ＤＨ 6 26 40 有効寸法 40 枠外寸法 有効寸法 40 Ｈ （枠外寸法）

低温室でも結露しにくい！ TIH 下枠 着脱 40 40 66 66 26 26 6 6 6 6 41 41 75 75 7 66 4411 26 5 5 26 40 40 5 5 26 40

見通し抜群でスタイリッシュ！ TK 下枠 着脱 全面 TK30 30 30 55 55 16 16 6 6 6 6 36 36 75 75 8 55 3366 16 6 6 16 30 30 6 6 16 30

着 脱 式 マシンハッ チ の 便 利 なオ プシ ョ ン 着脱式のマシンハッチは、その果たす役割からＷ寸法もＨ寸法も 大きなサイズを要求されることが多々あります。 サンワイズでは大きな寸法であっても、その機能を保持しつつ安全にパネルの取外しが出来るよう、 ２種類のオプションを用意しています。ご注文の際にお申し付け下さい。 着脱する下枠の固定にはグリップアンカーと 【 下枠取外し式 ４方枠 】 小ネジを使用。着脱を繰り返すうちに磨り減っ そんな場合は、 てネジが効かなくなるといったことはありませ ４方枠の下枠取外し式 を ん。小ネジは常時４種類の長さのものを同時 に出荷します。 ご指定下さい。 ※ 床のレベルが極端に悪い場合、ネジが届かないこと もあります。 皿頭小ネジ（Ｄ１０） Ｍ６×３５・４０・４５・５０ ３方枠では床の不陸が影響して 着脱式マシンハッチを床に置けない・・・ 下枠着脱部 かといって4方枠では物品搬入の際に 下枠が邪魔になる・・・ グリップアンカー埋込み （下穴１０.５φキリ） ※ ＴＨＦ50、ＴＨＺは着脱方式が若干異なります。 キセルブロック 【 プラス棒 】 ＴＨ（アルミ枠）断面 ＴＩＨ（樹脂枠）断面 Ｈ寸法が高い着脱式マシンハッチは、上部枠へのパネルの掛かりが小さいと パネルを着脱する際に危険です。サンワイズの着脱式マシンハッチは、枠への 掛かりを大きくするための部材もオプションでご用意しています。アルミ枠用と 樹脂枠用とを揃え、予め外枠に固定して出荷しています。上部だけでなく、縦枠 の掛かりを大きくとりたい場合にもご利用いただけます。 ※ ３方枠・３枚割以上の場合は取付けることをおすすめします。 プラス棒 プラス棒 単位 ＝ ㎜ 9 １０ １０

マシンハッチ サンワイズでは （２枚割） こんなマシンハッチも TH 制作します！ マシンハッチ （点検口） TH アルミフラッシュドア （片開き-４方枠） DR ブレンドアシリーズ DTH40 アルミフラッシュドア （両開き-４方枠） DR ブレンドアシリーズ DTV40 着脱式マシンハッチの中にくぐり戸が欲しい、Ｌ字型にならないか、 扉の上部に着脱可能なランマパネルが欲しい・・・。 そんな要求にも可能な限りお応えします。詳細はお問い合わせ下さい。 ＴＫ３０Ｌ字型仕様 10
