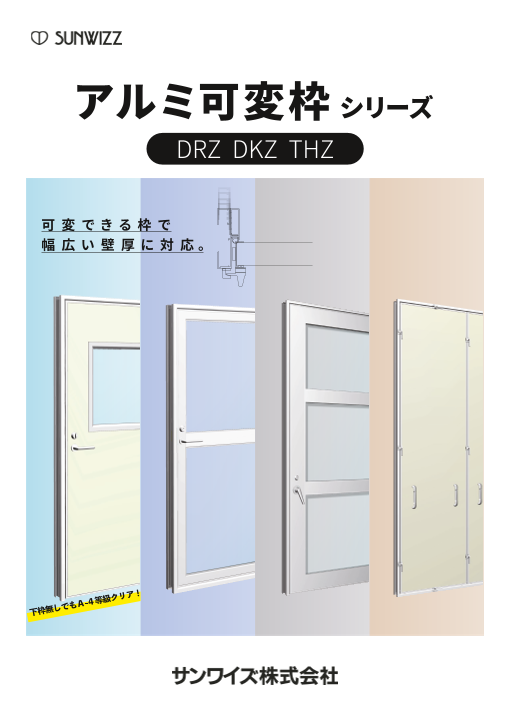

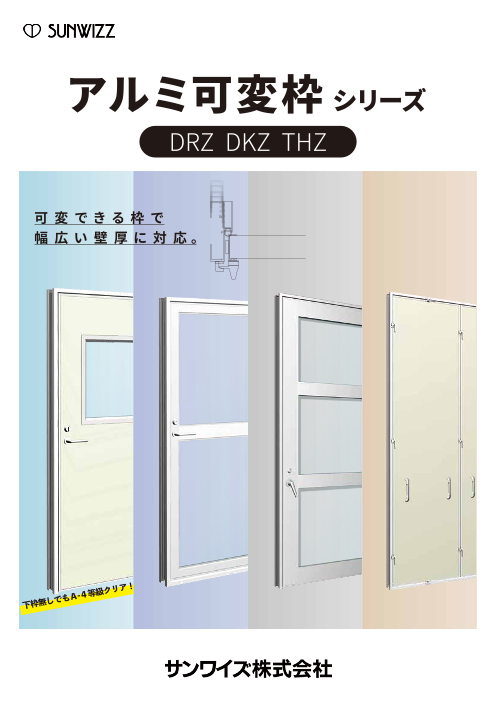

アルミ可変枠シリーズ

アルミ可変枠 シリーズ DRZ DKZ THZ 可 変 で き る 枠 で 幅 広 い 壁 厚 に 対 応 。

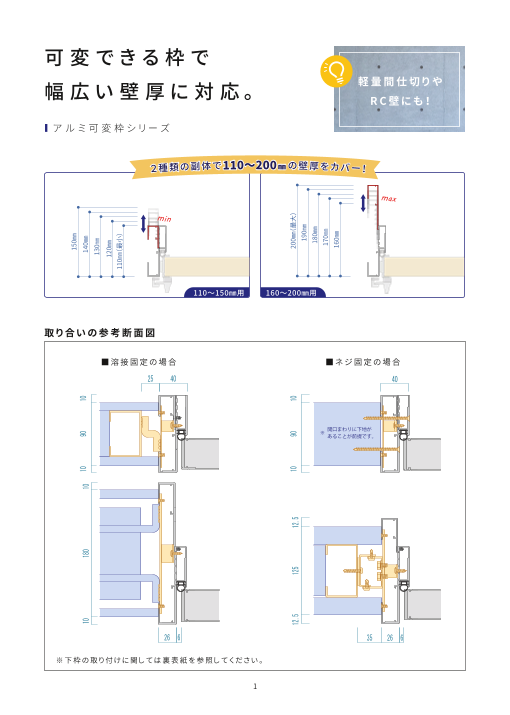

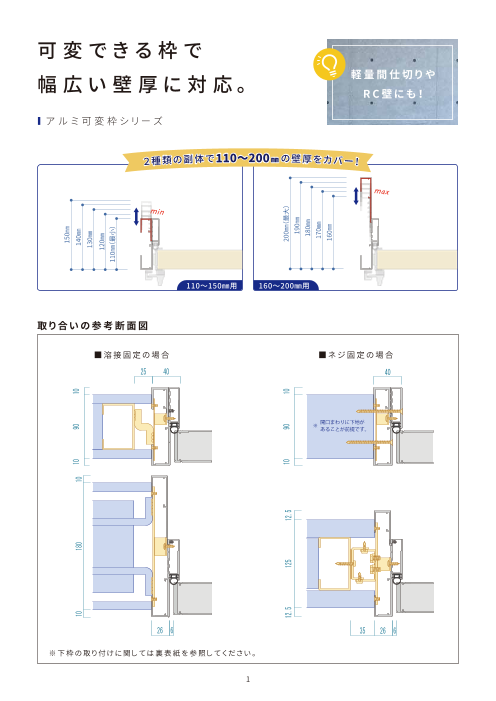

可 変 で き る 枠 で 幅 広 い 壁 厚 に 対 応。 軽 量 間 仕 切 り や R C 壁 に も ！ ■ ア ル ミ 可 変 枠 シ リ ー ズ ２種類の副体で110～200㎜の壁厚をカバー！ max min 110～150㎜用 160～200㎜用 取 り 合 い の 参 考 断 面 図 ■ 溶 接 固 定 の 場 合 ■ ネ ジ 固 定 の 場 合 25 40 40 ※ 開口まわりに下地があることが前提です。 26 6 35 26 6 ※ 下 枠 の 取 り 付 け に 関 し て は 裏 表 紙 を 参 照 し て く だ さ い 。 1 150㎜ 10 180 10 10 9900 10 140㎜ 130㎜ 120㎜ 110㎜（最小） 12.5 112255 12.5 10 9900 10 200㎜（最大） 190㎜ 180㎜ 170㎜ 160㎜

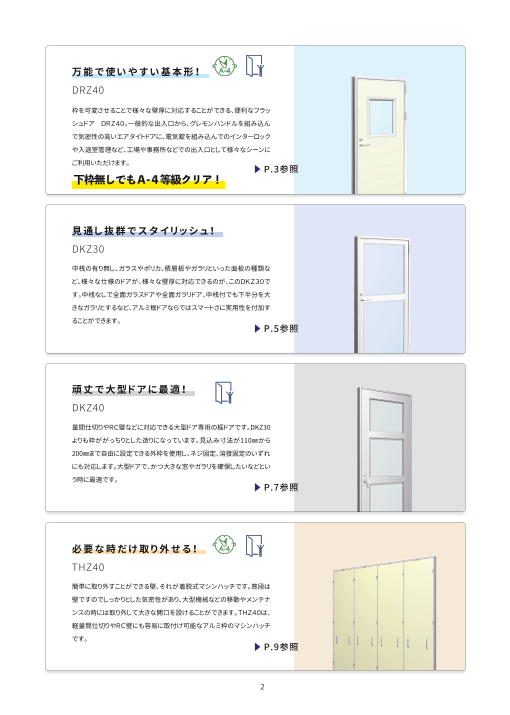

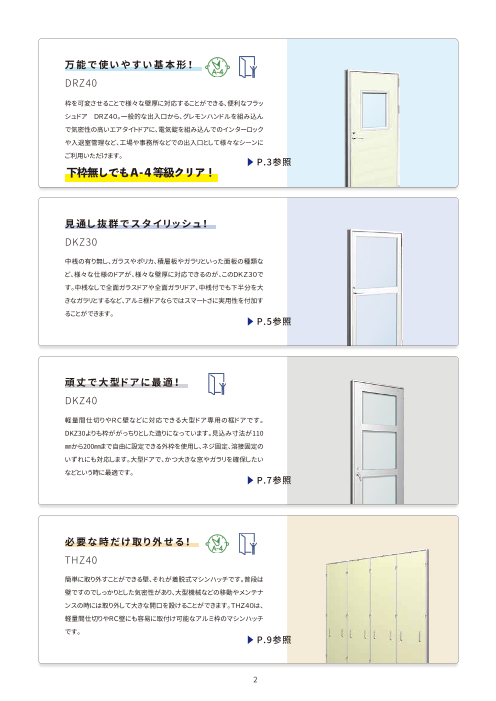

万 能 で 使 い や す い 基 本 形 ！ DRZ40 枠を可変させることで様々な壁厚に対応することができる、便利なフラッ シュドア　ＤＲＺ４０。一般的な出入口から、グレモンハンドルを組み込ん で気密性の高いエアタイトドアに、電気錠を組み込んでのインターロック や入退室管理など、工場や事務所などでの出入口として様々なシーンに ご利用いただけます。 P.3参照 下枠無しでもＡ-４等級クリア！ 見 通 し 抜 群 で ス タ イ リ ッ シ ュ ！ DKZ30 中桟の有り無し、ガラスやポリカ、積層板やガラリといった面板の種類な ど、様々な仕様のドアが、様々な壁厚に対応できるのが、このＤＫＺ３０で す。中桟なしで全面ガラスドアや全面ガラリドア、中桟付でも下半分を大 きなガラリとするなど、アルミ框ドアならではスマートさに実用性を付加す ることができます。 P.5参照 頑 丈 で 大 型 ド ア に 最 適 ！ DKZ40 量間仕切りやＲＣ壁などに対応できる大型ドア専用の框ドアです。DKZ30 よりも枠ががっちりとした造りになっています。見込み寸法が110㎜から 200㎜まで自由に設定できる外枠を使用し、ネジ固定、溶接固定のいずれ にも対応します。大型ドアで、かつ大きな窓やガラリを確保したいなどとい う時に最適です。 P.7参照 必 要 な 時 だ け 取 り 外 せ る ！ THZ40 簡単に取り外すことができる壁、それが着脱式マシンハッチです。普段は 壁ですのでしっかりとした気密性があり、大型機械などの移動やメンテナ ンスの時には取り外して大きな開口を設けることができます。ＴＨＺ４０は、 軽量間仕切りやＲＣ壁にも容易に取付け可能なアルミ枠のマシンハッチ です。 P.9参照 1 2 ▲ ▲ ▲ ▲

可 変 で き る 枠 で 幅 広 い 壁 厚 に 対 応 アルミフラッシュドア DRZ40 ３方枠 NＴ ＺＴ BＴ ４方枠 ＳＴ ＡＴ ※　４方枠の場合、下枠はステンレスになります。 A【 気-密4】 2 3 4

DRZ40 仕様 製作範囲 単位＝㎜ 型 式 ＤＲＺ４０ 枠外寸法 ＤＲＺ４０ ド ア 厚 （ 総 厚 ） ４１㎜（４７㎜） 枠 見 込 み Ｗ４１０～１４００ １１０㎜～２００㎜で任意（１０㎜単位） カムラッチ Ｈ６００～１４００ 開 き 形 態 小扉・片開き・親子開き・両開き ＤＷ寸法がＤＨ寸法を超えることはできません。 外枠・エッジ材 アルミ形材（アルマイト・クリアー仕上げ） 外 枠 形 状 ＡＺ４０ Ｗ５３０～１４００ Ｆ０系 Ｈ６００～１４００ 骨 組 み アルミ形材 ＤＷ寸法がＤＨ寸法を超えることはできません。 面 材 金属板　０.４㎜～０.６㎜ （鋼板・アルミ・ステンレス・支給材） Ｗ５３０～１８８０　　 Ｆ０系 Ｈ６００～３０８０※１ スチレンフォーム ペーパーハニカム ＤＷ寸法がＤＨ寸法を超えることはできません。 芯 材 不燃ポリスチレンフォーム Ｗ５３０～１８８０ グレモン系 Ｈ６００～４０８０ セラミックハニカム パ ッ キ ン ＥＰＤＭゴム ＤＷ寸法がＤＨ寸法を超えることはできません。 丁 番 ステンレス製旗丁番※１ Ｗ１０００～３６８０　　　 ズ レ ゴ ム Ｆ０系 Ｈ６００～３０８０ ポリエステル基布　フッ素樹脂塗装付 ※１ 点検口 ＤＷ寸法がＤＨ寸法を超えることはできません。 片面ハンドル：亜鉛ダイカスト製カムラッチハンドル Ｗ１０００～３６８０ 両面ハンドル：亜鉛ダイカスト製密閉ハンドル グレモン系 Ｈ６００～４０８０ Ｆ０系（標準品） ＤＷ寸法がＤＨ寸法を超えることはできません。 丸ノブ： ＨＭＷ、ＭＡＷ （美和ロック） / UC-Q、AS-Q（ゴール） ※１ 室内外の圧力差がない場合です。圧力差がある場合は、有効寸法でＨ２５００㎜までと レバー錠： ＬＡ５２（美和ロック） / LG-NU（ゴール） なります。 錠前システム※２ ケース錠： ＭＡＣＣ、ＨＭＣＣ（美和ロック） / UCC、ASC（ゴール） 丸ノブ電気錠： ＡＵＲ（Ｔ）Ｗ （美和ロック） / EUR(T)-Q（ゴール） レバー電気錠： ＡＵＲ（Ｔ）５２（美和ロック） / EUR(T)-NU（ゴール） グレモン系 ５３シリーズ（シブタニ） 電気錠ＥＥ５５（シブタニ） ドアチェック※３ リョービ・ニュースター 　窓※３ ＦＸ４０（シングル）・ＦＷ４０（複層） ガ 　 ラ 　 リ ※ ３ ＧＡ４０ ※１ オプションでオートヒンジやクリーンヒンジに変更可能です。 ※２ 記載されているものは標準品です。他の錠前もお気軽にご相談下さい。 ※３ 「ドアチェック」「窓」「ガラリ」はオプションで追加することができます。 D R Z 4 0 図 面 Ｗ （枠外寸法） Ｗ （枠外寸法） 40 有効寸法 40 40 有効寸法 40 ３方枠 ４方枠 110～200 110～200 26 ＤＷ 26 26 ＤＷ ＤＷ 26 41 6 6 6 6 6 41 ▼ＦＬ ▼ＦＬ ※下枠はステンレスとなります 3 4 110～200 4411 12 ＤＨ 6 26 有効寸法 40 Ｈ （枠外寸法） 110～200 4411 25 6 ＤＨ 6 26 40 有効寸法 40 Ｈ （枠外寸法）

見 通 し 抜 群 で ス タ イ リ ッ シ ュ ！ アルミ框ドア DKZ30 ３方枠 NＴ ＺＴ BＴ ４方枠 ＳＴ 軽量間仕切りやＲＣ壁などに対応できる狭框ドア です。見込み寸法を自由に設定できる外枠はアル ミ押し出し形材で、折り曲げ特有のアルマイト割れ の無いスマートな仕上がりになっています。見込み 寸法は１１０mm～２００mmまで１０mm単位で指 定でき、枠見込寸法に合わせた溶接用アンカー材 を枠に取付けて出荷します。ラッチ系の錠前を使 用することができ、中桟で上下面板を仕切った中 桟付きと、仕切りのない中桟なしの２タイプを選択 できます。中桟なしの仕様は全面ガラリのガラリド ア（よろい戸）することもできます。色はシルバー （艶消し）のみです。 ※ 枠と扉の間に１３mmの段差ができます。 (ＤＫＺ３０のみ) 中桟付き・なしと面板やガラスの組み 合わせが自由に選択可能。全面ガラ リにもできます。 扉のアルミエッジ材やアルミ形材の 外枠は精度の高いトメカットで、外見 上もスマート。 本格的な電気錠にも対応可能。 ※ＤＫＺ４０のみ アルミフレームと面板のみの組み合 わせなので、非常に軽量。 扉を設置した後でも丁番やスト ライクの調整ができるアジャスト 機能を多数搭載。 グレモン装置が組込み可能。 ※モルタル詰めした場合は丁番の調整はできません。 ※ＤＫＺ４０のみ 5 6

DKZ30 / 34 / 40 仕様 製作範囲 単位＝ｍｍ ＤＫＺ３０ ＤＫＺ４０ 枠外寸法 ＤＫＺ３０ ＤＫＺ４０ ド ア 厚 （ 総 厚 ） ３６mm ４７mm Ｗ５５０～１４１０※２ Ｗ８００～１８８０ 枠 見 込 み １１０mm～２００mmで任意（１０mm単位） Ｆ０系 Ｈ１０３０～３０６０※１※３ Ｈ８００～３０８０※１ 開 き 形 態 片開き・親子開き・両開き ＤＷ寸法がＤＨ寸法を超えることはできません。 外枠・フレーム アルミ形材（アルマイトシルバー・クリアー仕上げ） － Ｗ８００～１８８０ 外 枠 形 状 ＡＺ４０ グレモン系 Ｈ８００～４０８０※１ 組 み 立 て 方 法 トメカットによるピース組み ＤＷ寸法がＤＨ寸法を超えることはできません。 不透明：アルミ積層板 面 板 Ｗ１１００～２７６０※２ Ｗ１６００～３６８０　 透明：ガラス、アクリル、ポリカなど Ｆ０系 Ｈ１０３０～３０６０※１※３ Ｈ８００～３０８０※１ パ ッ キ ン ＥＰＤＭゴム ＤＷ寸法がＤＨ寸法を超えることはできません。 丁 番 ステンレス製旗丁番※１ － Ｗ１６００～３６８０ ズ レ ゴ ム ポリエステル基布　フッ素樹脂塗装付 グレモン系 Ｈ８００～４０８０※１ Ｆ０系 ＤＷ寸法がＤＨ寸法を超えることはできません。 丸ノブ： ＨＭＷ、ＭＡＷ※４ （美和ロック） / UC-Q、AS-Q※４（ゴール） ※１ 室内外の圧力差がない場合です。圧力差がある場合は、有効寸法でＨ２５００mmまでと レバー錠： ＬＡ５２（美和ロック） / LG-NU（ゴール） なります。 ケース錠： ＭＡＣＣ※４、ＨＭＣＣ（美和ロック） / UCC、ASC※４（ゴール） ※２ 面板がガラスで中桟のない仕様の場合、片開きＷ６００mm～、両開きＷ１２００mm～と － F0系電気錠 なります。 錠前システム※２ ※３ 面板がガラスで中桟のない仕様の場合、Ｈ１２２０mm～となります。 － 丸ノブ電気錠：ＡＵＲ（Ｔ）Ｗ （美和ロック）/ EUR（T）-Q（ゴール） － レバー電気錠：ＡＵＲ（Ｔ）５２（美和ロック）/ EUR（T）-NU（ゴール） － グレモン系 － ５３シリーズ、Ｈ８３Ｖ(シブタニ) － 電気錠ＥＥ５５、Ｈ８３Ｖ(シブタニ) ドアチェック※３ リョービ・ニュースター ガ 　 ラ 　 リ ※ ３ 片流れ（開口率５０％） ・ 山型（開口率３０％） ※１ オプションでオートヒンジやクリーンヒンジに変更可能です。 ※２ 記載されているものは標準品です。他の錠前もお気軽にご相談下さい。 ※３ 「ドアチェック」「ガラリ」はオプションで追加することができます。 ※４ ＭＡＷ、ＭＡＣＣ、ＡＳ、ＡＳＣはＤＫＺ３０には使用できません。 D R Z 3 0 図 面 片開き 両開き 　Ｗ （枠外寸法） Ｗ （枠外寸法） 40 有効寸法 40 40 有効寸法 40 ３方枠 ４方枠 110～200 110～200 26 ＤＷ 26 26 ＤＷ ＤＷ 26 6 6 36 6 6 6 36 ▼ＦＬ ▼ＦＬ 5 6 110～200 3366 12 ＤＨ 6 26 有効寸法 40 　Ｈ （枠外寸法） 110～200 3366 25 6 ＤＨ 6 26 108 40 有効寸法 40 枠外寸法

頑 丈 で 大 型 ド ア に 最 適 ！ アルミ框ドア DKZ40 軽量間仕切りやＲＣ壁などに対応できる 大型ドア専用の框ドアです。DKZ30より も枠ががっちりとした造りになっていま す。見込み寸法が110㎜から200㎜まで 自由に設定できる外枠を使用し、ネジ固 定、溶接固定のいずれにも対応します。 大型ドアで、かつ大きな窓やガラリを確 保したいなどという時に最適で、フラッ シュドアではなかなか対応できない仕 様も、アルミ框ドアなら実現できます。 ※ モルタル詰めした場合は丁番の調整 はできません。 ！ 最大寸法 H は 中桟付き・なしと面板やガラスの組み 驚きの 5000㎜ 合わせが自由に選択可能。全面ガラリ にもできます。 扉を設置した後でも丁番やストライク の調整ができるアジャスト機能を多数 搭載。 扉のアルミエッジ材やアルミ形材の グレモン装置が組み込み可能。 本格的な電機錠にも対応可能。 外枠は精度の高いトメカットで、外見 上もスマート。 7 8

DKZ30 / 34 / 40 仕様 製作範囲 単位＝ｍｍ ＤＫＺ３０ ＤＫＺ４０ 枠外寸法 ＤＫＺ３０ ＤＫＺ４０ ド ア 厚 （ 総 厚 ） ３６mm ４７mm Ｗ５５０～１４１０※２ Ｗ８００～１８８０ 枠 見 込 み １１０mm～２００mmで任意（１０mm単位） Ｆ０系 Ｈ１０３０～３０６０※１※３ Ｈ８００～３０８０※１ 開 き 形 態 片開き・親子開き・両開き ＤＷ寸法がＤＨ寸法を超えることはできません。 外枠・フレーム アルミ形材（アルマイトシルバー・クリアー仕上げ） － Ｗ８００～１８８０ 外 枠 形 状 ＡＺ４０ グレモン系 Ｈ８００～４０８０※１ 組 み 立 て 方 法 トメカットによるピース組み ＤＷ寸法がＤＨ寸法を超えることはできません。 不透明：アルミ積層板 面 板 Ｗ１１００～２７６０※２ Ｗ１６００～３６８０　 透明：ガラス、アクリル、ポリカなど Ｆ０系 Ｈ１０３０～３０６０※１※３ Ｈ８００～３０８０※１ パ ッ キ ン ＥＰＤＭゴム ＤＷ寸法がＤＨ寸法を超えることはできません。 丁 番 ステンレス製旗丁番※１ － Ｗ１６００～３６８０ ズ レ ゴ ム ポリエステル基布　フッ素樹脂塗装付 グレモン系 Ｈ８００～４０８０※１ Ｆ０系 ＤＷ寸法がＤＨ寸法を超えることはできません。 丸ノブ： ＨＭＷ、ＭＡＷ※４ （美和ロック） / UC-Q、AS-Q※４（ゴール） ※１ 室内外の圧力差がない場合です。圧力差がある場合は、有効寸法でＨ２５００mmまでと レバー錠： ＬＡ５２（美和ロック） / LG-NU（ゴール） なります。 ケース錠： ＭＡＣＣ※４、ＨＭＣＣ（美和ロック） / UCC、ASC※４（ゴール） ※２ 面板がガラスで中桟のない仕様の場合、片開きＷ６００mm～、両開きＷ１２００mm～と － F0系電気錠 なります。 錠前システム※２ ※３ 面板がガラスで中桟のない仕様の場合、Ｈ１２２０mm～となります。 － 丸ノブ電気錠：ＡＵＲ（Ｔ）Ｗ （美和ロック）/ EUR（T）-Q（ゴール） － レバー電気錠：ＡＵＲ（Ｔ）５２（美和ロック）/ EUR（T）-NU（ゴール） － グレモン系 － ５３シリーズ、Ｈ８３Ｖ(シブタニ) － 電気錠ＥＥ５５、Ｈ８３Ｖ(シブタニ) ドアチェック※３ リョービ・ニュースター ガ 　 ラ 　 リ ※ ３ 片流れ（開口率５０％） ・ 山型（開口率３０％） ※１ オプションでオートヒンジやクリーンヒンジに変更可能です。 ※２ 記載されているものは標準品です。他の錠前もお気軽にご相談下さい。 ※３ 「ドアチェック」「ガラリ」はオプションで追加することができます。 ※４ ＭＡＷ、ＭＡＣＣ、ＡＳ、ＡＳＣはＤＫＺ３０には使用できません。 D K Z 4 0 図 面 　Ｗ （枠外寸法） 枠外寸法 40 有効寸法 40 40 有効寸法 40 ３方枠 ４方枠 110～200 110～200 26 ＤＷ 26 26 ＤＷ ＤＷ 26 6 6 6 6 6 47 47 ▼ＦＬ ▼ＦＬ ※ 下枠がステンレスの場合は、見付寸法が 25mmになります 7 8 110～200 4477 12 ＤＨ 6 26 有効寸法 40 　Ｈ （枠外寸法） 110～200 4477 25 6 ＤＨ 6 26 40 有効寸法 40 枠外寸法

必 要 な 時 だ け 取 り 外 せ る ！ 着脱式マシンハッチ THZ40 ３方枠 下部に硬質塩ビライナーが 付きます。 ４方枠 オプションで下枠取り外し 式にできます。 普段は壁として使用し、年に数回あるいは数 年に一回大型機械の入れ替えやメンテナン ス用に開口としたい場合に便利な着脱式の 下枠取り外し方法 マシンハッチ。壁に取り付ける外枠はアルミ 押出形材で、しかも枠見込みは１１０ｍｍ～２ ００ｍｍまで１０ｍｍ単位で設定ができ、枠の 見込み寸法に合わせた溶接用アンカー材を 枠に取付けて出荷しますので、軽量間仕切り やＲＣ壁への溶接固定などにも柔軟に対応 できます。大型機械の出し入れに支障のある テーパ付きのドア窓やガラリなどの 下枠のない３方枠にもできますが、床面の不 クリーンルーム用ドアメーカーなら 陸が建付けに影響しますので、水平な床面を ではの豊富なオプション。 確保することが必要です。４方枠では下枠が 邪魔になりがちですが、下枠を着脱式にする ことができます※。１mm単位のオーダーメイ ド寸法でお作りします。 ※下枠取外し式にする場合、下枠はモルタル詰め はできません。 A【 気-密4】 ＪＩＳの気密性能Ａ-４等級をクリア。 ※3枚割4方枠カムラッチ仕様のみ 露出持手（ステンレス） 扉のアルミエッジ材やアルミ形材の 外枠は精度の高いトメカットで、外見 上もスマート。 ※ ４方枠下枠取外し仕様は異なります （例） 木目調化粧シート カムラッチ締込みハンドル （亜鉛ダイキャスト） 扉の表面材は当社指定の焼 付カラー鋼板のほか、ステン レスやアルミ材などにも対応 可能。オプションで化粧シート を貼っての出荷も可能です。 ※外枠はアルマイト、扉本体にはアルミエッジ材が回っており、現場でのSOPには 向いておりません。この場合、表面材のほかエッジ材や外枠も含めて事前に焼付 け塗装とするか、現場もしくは工場にて化粧シート貼りにて対応してください。 オプションで下枠取り外し式にできます。 9 10

仕様 製作範囲 単位＝mm 型 式 Ｔ Ｈ Ｚ ４ ０ ＴＨＺ４０ ド ア 厚 （ 総 厚 ） ４１㎜（４７㎜） Ｗ寸法　３１０～　※１　 形 態 １枚割・２枚割・３枚割・４枚割　など Ｈ寸法　４００～４０８０ 外 枠 ・ フ レ ー ム アルミ形材（アルマイト・クリアー仕上げ） ※１　４２００㎜を超えると枠材は分割となります。 面 材 金属板　０.４㎜～０.６㎜ （鋼板・アルミ・ステンレス・支給材） スチレンフォーム ペーパーハニカム 芯 材 不燃ポリスチレンフォーム セラミックハニカム 締 込 み 金 物 カムラッチ締込みハンドル（亜鉛ダイカスト） 下枠取持 手 パ ッ キ ン 　窓り※１ 外し露出持手（ステンレス SUS304） エラストマー ＦＸ方４０（シングル法）・ＦＷ４０（複層） ガ 　 ラ 　 リ ※ １ ＧＡ４０ ※１　「窓」「ガラリ」はオプションで追加することができます。 着脱式下枠の取り外し方 TグHリップアンカーZ40 ネジを外す 下枠を外す T H Z 4 0 図 面 Ｗ （枠外寸法） 40 有効寸法 40 ４方枠 プラス棒付外枠寸法 110～200 110～200 26 ＤＷ ＤＷ ＤＷ 26 6 6 6 6 41 41 ▼ＦＬ 40 下枠取外し仕様 40 ※ 下枠がステンレスの場合は、 見付寸法が25mmになります 9 10 110～200 4411 26 6 ＤＨ 6 26 40 有効寸法 40 Ｈ （枠外寸法） 50

D R Z ・ D K Z 下 枠 取 り 付 け の 参 考 断 面 図 SUS 304 1.5t SUS 304 1.5t HL ※ 別途工事 ※ 別途工事 3 方 枠 4 方 枠 ※ 沓摺りはオプションとなります。 T H Z 下 枠 取 り 付 け の 参 考 断 面 図 T H Z - 3 方 枠 T H Z - 4 方 枠 【 〒 424-0204 お き つ な か ち ょ う TEL. 054-360-3222 FAX. 054-360-3227 【 【 東 京 第 １ 営 業 所 ・ 第 ２ 営 業 所 】 〒 105-0011 東京都港区芝公園 1-2-8 https://www.sunwizz.co.jp/ AMANO芝公園ビル４階 TEL. 03-3438-0255 FAX. 03-3438-0256 【 【 】 〒 564-0051 〒 812-0041 13-15 TEL. 06-6155-6085 90310-AOF-003-15 2023/02 3 9 ＤＨ 6 26 6 3 6 ＤＨ 40
