複層ガラス

複層ガラス

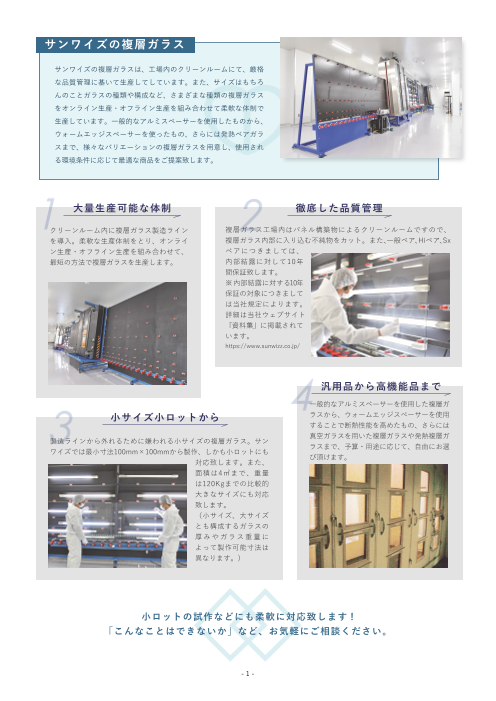

サンワイズの複層ガラス サンワイズの複層ガラスは、工場内のクリーンルームにて、厳格 な品質管理に基いて生産してしています。また、サイズはもちろ んのことガラスの種類や構成など、さまざまな種類の複層ガラス をオンライン生産・オフライン生産を組み合わせて柔軟な体制で 生産しています。一般的なアルミスペーサーを使用したものから、 ウォームエッジスペーサーを使ったもの、さらには発熱ペアガラ スまで、様々なバリエーションの複層ガラスを用意し、使用され る環境条件に応じて最適な商品をご提案致します。 1 大量生産可能な体制 2 徹底した品質管理 クリーンルーム内に複層ガラス製造ライン 複層ガラス工場内はパネル構築物によるクリーンルームですので、 を導入。柔軟な生産体制をとり、オンライ 複層ガラス内部に入り込む不純物をカット。また、一般ペア、Hiペア、Sx ン生産・オフライン生産を組み合わせて、 ペアにつきましては、 最短の方法で複層ガラスを生産します。 内部結露に対して10年 間保証致します。 ※内部結露に対する10年 保証の対象につきまして は当社規定によります。 詳細は当社ウェブサイト 「資料集」に掲載されて います。 https://www.sunwizz.co.jp/ 4 汎用品から高機能品まで 一般的なアルミスペーサーを使用した複層ガ 3 小サイズ小ロットから ラスから、ウォームエッジスペーサーを使用 することで断熱性能を高めたもの、さらには 製造ラインから外れるために嫌われる小サイズの複層ガラス。サン 真空ガラスを用いた複層ガラスや発熱複層ガ ワイズでは最小寸法100mm×100mmから製作、しかも小ロットにも ラスまで、予算・用途に応じて、自由にお選 対応致します。また、 び頂けます。 面積は4㎡まで、重量 は120Kgまでの比較的 大きなサイズにも対応 致します。 （小サイズ、大サイズ とも構成するガラスの 厚みやガラス重量に よって製作可能寸法は 異なります。） 小ロットの試作などにも柔軟に対応致します ! 「こんなことはできないか」など、お気軽にご相談ください。 - 1 -

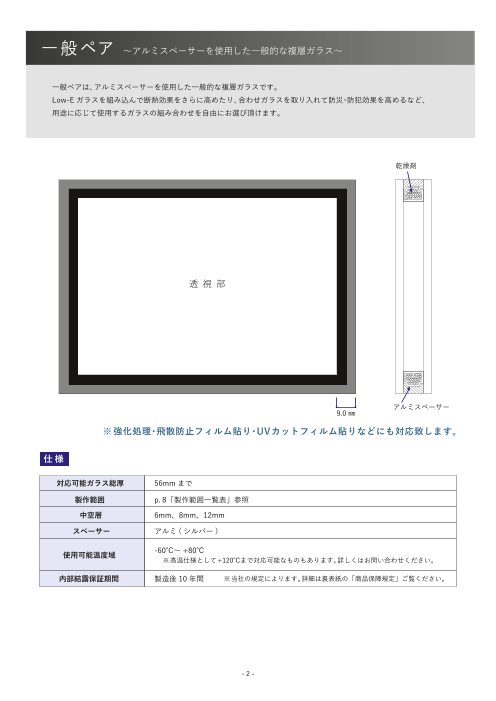

一般ペア ～アルミスペーサーを使用した一般的な複層ガラス～ 一般ペアは、アルミスペーサーを使用した一般的な複層ガラスです。 Low-E ガラスを組み込んで断熱効果をさらに高めたり、合わせガラスを取り入れて防災・防犯効果を高めるなど、 用途に応じて使用するガラスの組み合わせを自由にお選び頂けます。 乾燥剤 透 視 部 アルミスペーサー 9.0 ㎜ ※強化処理・飛散防止フィルム貼り・UVカットフィルム貼りなどにも対応致します。 仕様 対応可能ガラス総厚 56mm まで 製作範囲 p.８「 製作範囲一覧表」参照 中空層 6mm、8mm、12mm スペーサー アルミ ( シルバー ) 使用可能温度域 -60℃～ +80℃ ※高温仕様として+120℃まで対応可能なものもあります。詳しくはお問い合わせください。 内部結露保証期間 製造後 10 年間 ※当社の規定によります。詳細は裏表紙の「商品保障規定」ご覧ください。 - 2 -

Ｈｉペア ブレストペア ～樹脂スペーサーを使用した複層ガラス～ 呼吸する 複層ガラス 対応品 ▶ P7 Hi ペアは、樹脂スペーサーを使用した複層ガラスです。 アルミスペーサーと比べてスペーサー部分（透視部の端部）の断熱性能も高くなっています。 一般ペアと同様、用途に合わせて使用するガラスを自由に組み合わせることができます。 乾燥剤 透 視 部 樹脂スペーサー 13 ㎜ ※強化処理・飛散防止フィルム貼り・UVカットフィルム貼りなどにも対応致します。 仕様 対応可能ガラス総厚 56mm まで 製作範囲 p.８「 製作範囲一覧表」参照 中空層 12mm、18mm、32mm ※中空層は 3 層まで対応可能です。 スペーサー ウォームエッジ 使用可能温度域 -60℃～ +80℃ 内部結露保証期間 製造後 10 年間 ※当社の規定によります。詳細は裏表紙の「商品保障規定」ご覧ください。 - 3 -

Ｓｘペア ブレストペア ～真空ペアガラスを使用した高断熱複層ガラス～ 呼吸する 複層ガラス 対応品 ▶ P7 Sxペアは、真空ペアガラスを使用した高断熱複層ガラスです。 複層ガラスに真空ペアガラスを組み込むことにより、通常の複層ガラスでは得られない高い断熱性能を実現します。 スペーサーには樹脂を使用し、ガラス周縁部の結露低減も図っています。 ※真空ペアガラスは、日本板硝子株式会社のスペーシアを使用します。 乾燥剤 保護キャップ 保護キャップ 真空層 透 視 部 暖 低 温 温 側 側 マイクロスペーサー 樹脂スペーサー 13 ㎜ 仕様 対応可能ガラス総厚 56mm まで ※中空層は2 層まで製作可能です。 真空ペアガラス厚 6.2mm のみ ※真空ペアガラスを強化ガラスにすることはできません。 製作範囲 p.８「 製作範囲一覧表」参照 中空層 12mm、18mm ※中空層は2 層まで製作可能です。 スペーサー ウォームエッジ -45℃～ +50℃ 使用可能温度域 ※ガラス構成によっては使用できないものもございます。 （庫内温度側が一定の場合） ※庫内外の温度差が 40℃を超える場合は熱割れの恐れがありますので、 ご使用頂けない場合があります。詳細はお問い合わせ下さい。 複層ガラス構成 ・FL-ES　　・EA-ES　　・FL-ES-FL　　・EA-ES-FL　　・EA-ES-EA 【凡例】　ES：真空ペアガラス　　FL：フロートガラス　　EA：Low-E ガラス 内部結露保証期間 製造後 10 年間 ※当社の規定によります。詳細は裏表紙の「商品保障規定」ご覧ください。 - 4 -

発熱ペア ブレストペア ～ヒーター入りの複層ガラス～ 呼吸する 複層ガラス 対応品 ▶ P7 発熱ペアは、複層ガラスの中空層側に導電膜を蒸着し、導電用の電極を設け、電極間に通電することでガラスを 強制的に暖める、ヒーター入りのペアガラスです。導電膜はほぼ透明で、電極もガラス面には露出しておりませんの で、すっきりした視界を確保できます。 リード線 6.5 ㎜ 電極 電極 透 視 部 14.5 ㎜ 6.5 ㎜ 部分が発熱面です。 14.5 ㎜ ※熱処理強化・飛散防止フィルム貼りなどにも対応致します。 片面ヒーター 片面ヒーター入り 低温側の温度がほぼ一定に保たれた環境で リード線 発熱ペア断面詳細 ご使用下さい。ヒーター面が暖温側に来るよう に設置して、暖温側雰囲気温度よりも若干高 電極 くなるようにガラスを暖めて、露点温度に達し ても強制的に結露を防ぎます。 透明導電膜 両面ヒーター 環境試験室など、庫内の温度変化が著しい 暖 中 低 温 空 温 場合にご使用下さい。庫内の温度上昇にガラ 側 層 側 スがついていけずに、庫内側が結露してしまう 場合には、庫内外両面の結露対策が必要と なります。 ご 注 意 樹脂スペーサー サンワイズの発熱ペアガラスは、上図のようにガラスのほぼ 電極 乾燥剤 全面を暖めますが、ガラスがスペーサーと接している部分 は中央部に比べて熱貫流率が高くなっています。このため中 央部に比べて表面温度が低くなります。また、条件によって ※電極は実際には短辺側に設置されます。 はガラス周縁部が結露する場合もございます。 - 5 -

仕様 対応可能ガラス総厚 56mm まで ※中空層は3 層まで製作可能です。 発熱ガラス厚 4mm または 5mm（5mm は熱処理ガラスのみ） 製作範囲 p.８「 製作範囲一覧表」参照 中空層 12mm、18mm、32mm ※中空層は3 層まで製作可能です。 スペーサー ウォームエッジ -60℃～ +80℃ 使用可能温度域 ※使用される温度条件を必ずお知らせください。 ※高温仕様として +120℃まで可能なものもあります。詳しくはお問い合わせください。 使用場所 環境試験室などの各種試験室、環境試験装置、冷凍・冷蔵ショーケースなど。 発熱ガラスの抵抗値 表面抵抗値　r (Ω/□) ≒ 13 R (Ω) = r (Ω/□)× 長辺 / 短辺（電極は常に短辺側、正方形は H 方向） 通常は直接 100V または 200V を接続することは出来ません。電源装置として別売の 使用電源 弊社 ACパワーコントローラーをご利用いただくことをお勧めします。 ユーザー様にて、発熱ペアの寸法に対応した所定電圧をご用意頂く方法もございます。 使用電力 100W/ ㎡ 内部結露保証期間 製造後 10 年間 ※当社の規定によります。詳細は裏表紙の「商品保障規定」ご覧ください。 電源装置（オプション） ACパワーコントローラー 型式 ＤＵ２３-１０Ａ 電源電圧 AC100V（90 ～ 120V）、AC200V（180 ～ 240V） ※100V/200V 電圧設定スイッチにて切り替え。 電源周波数 50/60 Hz 負荷電流 最大 10A（推奨 7A 以下） 使用可能消費電力 最大 500W（発熱複層ガラスの大きさによる） 設定値（％） 発熱複層ガラスの電極間距離による 利用可能コード径 0.75m㎡～ 2.5m㎡　、　18AWG ～ 14AWG 使用周囲温度範囲 0 ～ 50 ℃（直射日光の当たる場所での使用のなきこと） 使用周囲湿度 30 ～ 80％Rh（但し結露なきこと） 使用雰囲気 周囲に腐食性ガスのなきこと 制御方法 位相制御（温調制御はしておりません） 本体寸法 幅：170 × 奥行：124 × 高さ：59（㎜） 重量 1.2kg（電源コード含まず） - 6 -

対象：Hi ペア、Sx ペア、 発熱ペア 呼吸する複層ガラス 当社 PW 型樹脂製 FIX 窓、 FZU 型ステンレス製 FIX 窓に組み込んでも問題は ありません。 ブレストペア オプション 一般的な複層ガラスは、ガラスとガラスの間にある層 ( 中 標高 0m（ 静岡市内本社 ） 標高 2400m（ 富士山新５合目 ） 空層 ) が完全に密封されています。日中、気温が上昇す ると中空層内の空気が暖められて膨らみ、ガラスが歪ん でしまうので反射する映像も歪んでしまうのです。 また、複層ガラスの中空層は気圧の変化によっても膨ら んだり痩せたりします。登山した時に、お菓子の袋やペッ トボトルがパンパンに膨らんでしまうのと同じ原理です。 この気圧の変化も反射映像を歪めてしまう原因の一つです。 通常の複層ガラス ブレストペア 通常の複層ガラス ブレストペア イメージ イメージ 「呼吸する複層ガラス」ブレストペアとは スイススペーサー・エアー組込み (イメージ ) " ブレストペア " は、ウォームエッジスペーサーを使用し た複層ガラスに " スイススペーサー・エアー " を組込んだ 複層ガラスです。 " スイススペーサー・エアー " は、特殊な膜構造を持つ金 属スリーブで、外気と導通しながらも中空層に水蒸気が蓄 積するのを防ぎ、内部結露の発生を防ぎながら中空層の膨 張を抑えるアイテムです。 標高10 0 0m以上の高所でもそのまま使 用できます。 中空層が膨らむことによる、反 射像の歪みを抑えます。 封止部の負荷を抑え、 スイススペーサー・エアーが中空層に見えることはなく、 長 期にわたって複 層ガラスの機能と品質を保ちます。 外 観を損なうことがありません。 ブレストペア ブレストペア ブレストペア ブレストペア ブレストペア ブレストペア 12.5mm 12.7mm 到着時 12.7mm 到着時 12.7mm 到着時 12.5mm 到着時 12.7mm ▼ ▼ ▼ ▼ 15分後 12.4mm 15分後 12.4mm 15分後 12.4mm 15分後 12.4mm 通常品 通常品 通常品 通常品 12.5mm 13.7mm 15mm 16.2mm 通常品 830hPaで 破裂 標高 2300m 標 高 に よ る 標高 1950m 気圧 770hPa 複 層 ガ ラ ス 標高 1640m 気圧 805hPa 標高 1225m 気圧 837hPa 中空層の厚み 標高 530m 気圧 880hPa 当社調べ 標高４m 気圧 960hPa ガラス寸法 273mm×273mm 通常品複層ガラス(Hiペア) ③12③ 気圧 1020hPa ブレストペアオプション付複層ガラス(Hiペア) ④12④ - 7 -

製作範囲一覧表 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 品種 熱処理 厚み 最小サイズ（mm） 最小辺（mm） 最大辺（mm） 最大面積 最大重量※1※2 1 3㎜系 100×100 - 2300 2.30㎡ 120Kg 2 なし 4㎜系 100×100 - 2400 3.24㎡ 120Kg 3 一般ペア 5～6㎜系 100×100 - 2500 4.00㎡ 120Kg Hiペア 4 半強化 3㎜系 対角300 100 2000 2.00㎡ 120Kg 5 4㎜系 対角300 100 2000 2.40㎡ 120Kg 強化 6 5～6㎜系 対角300 100 2500 4.00㎡ 120Kg 7 3㎜系 155×335 - 2300 2.30㎡ 120Kg 8 なし 4㎜系 155×335 - 2400 3.24㎡ 120Kg 9 5～6㎜系 155×335 - 2400 3.60㎡ 120Kg Sxペア 10 半強化※3 3㎜系 155×335 - 2000 2.00㎡ 120Kg 11 4㎜系 155×335 - 2000 2.40㎡ 120Kg 強化※3 12 5～6㎜系 155×335 - 2400 3.60㎡ 120Kg 13 なし 4㎜系 100×200 ※4 - 1000 1.00㎡ 120Kg 14 発熱ペア 4㎜系 対角300 100 ※4 1800 1.80㎡ 120Kg 半強化 15 5㎜系 対角300 100 ※4 2400 3.00㎡ 120Kg ※1 重量が50kgを超える複層ガラスにフィルムを貼って出荷する場合、出荷時に残らないよう万全期して作業致しますが、 フィルムに作業時のキズや作業痕が付く場合があります。これらのキズ等につきましてはご了承をお願いします。 ※2 重量が80kgを超える複層ガラスには工場にてフィルムを貼っての出荷は出来ません。現場での手貼りとなります。 ※3 真空ガラス(スペーシア)と一緒にペアリングするガラスの種類を指します。また、真空ガラス(スペーシア)は熱処理で きませんので、ご注意ください。 ※4 Wが200mm未満の場合、リード線は上部からではなくサイドから出ます。 ※ この表だけでは製作可能範囲を正確に表すことができないものもありますので、詳しくは営業担当までお問い合わせく ださい。 熱貫流率 一覧表（4mm系抜粋） ガラス透視部 硝子構成 間隔構成 中間は空気層（mm） 熱貫流率 U値 表の構成は抜粋です。 FL-FL ④06④ 3.3 これ以外の硝子構成・間隔構成も 一 般 FL-FL ④12④ 2.9 取り扱っています。 ペ EA-FL ④12④ ア 1.9 FL-P1 ④12⑥ 2.8 Ｈ FL-FL ④12④ 2.9 FL : フロートガラス ｉ P1 : 中間膜15ﾐﾙの合わせガラス ペ EA-FL ④12④ 1.9 ア FL-FL-FL ④12④12④ 1.9 EA : Low-Eガラス FL-ES ④12⑥ 1.1 ES : 真空ガラス(スペーシア)で、 Ｓ 隣接する中空層がアルゴンガス層 ｘ EA-ES ④12⑥ 0.92 HG : 発熱ガラス ペ ア EA-ES-FL ④12⑥12④ 0.79 EA-ES-EA ④12⑥12④ 0.69 本表に表示された熱貫流率は、Ｓxペアを除き 乾燥空気を充填した場合のものです。 HG-FL ④12④ 1.9 発 熱 HG-FL-FL ④12④12④ 1.4 表中④⑥等の数字は硝子厚（mm）です。 ペ ア HG-FL-HG ④12④12④ 1.1 発熱ペアには100V又は200Vの電源が必要です。 HG-FL-FL-HG ④12④12④12④ 0.94 ＡＣパワーコントローラーにて出力調整を行います。 - 8 -

G - S Q U A R E ガラス冷蔵庫用 高断熱複層ガラスパネル 「G-SQUARE」は、組み立て式プレハブ冷蔵庫を内部の見える デザインにできる複層ガラスパネルです。「迅速な施工」や「自 由なレイアウト」といった、従来の断熱パネルシステムのメリッ トはそのままに、パネルの組み合わせ・アレンジ次第でレイア ウトと使い方がさらに広がります。また、その性能にも高い評 価を頂いております。G優れた-断熱S・遮熱Q性能でU高い冷却A効果を 実現しています。 R E 0.5 坪の小型から 100 坪クラスの 大型レイアウトも 迅速・確実な施工を約束 基本は 900 ㎜幅の断熱パネルと複層ガラス 床パネル・天井パネル・壁パネル・ガラス パネルのモジュールによる組み合わせで、 パネル、これらのモジュール化されたパネ 0.5 坪の小型冷蔵庫から対応。全面ガラス ルを組み立てるだけですから、お客様の要 張りの冷蔵庫にしたり、壁パネルの一部を 望に合ったレイアウトを迅速・確実に施工 ガラスパネルにするなど、客様の要望にあ いたします。 わせて自由に設計できます。 柔 軟なレイアウト F l e x i b l e l a y o u t 例えば L 字型に 例えばアイランド型に 部屋の形にあわせて ア イ デ ア で 無限に広がる 使 い 方。 生花店（フラワーキーパー）・酒屋（ワインセラー / 飲食ス ペース）・鮮魚店（加工スペース）・寿司店（ディスプレイ 冷蔵庫）・医療機関（薬などの保管場所）・企業（サーバールー ム）・食品加工工場（加工スペース / 見学者通路）・レスト ラン（ワインセラー）・医薬品開発施設（薬品管理）・大学（研 究施設）・科学研究所（薬品管理）・スーパーマーケット（販 売スペース）・植物工場（植物栽培）・動物園・植物園・イ ベント会場（マグロ解体ショー）・・・ - 9 -

施 工 例 神部バラ園様（神奈川県海老名市） 中屋花店株式会社様（静岡県静岡市） ブロムステル・イズミ様（埼玉県川口市） 株式会社 北雪酒造様（新潟県佐渡市） ガラス構成 TP：強化ガラス FL：普通ガラス（フロート板ガラス） ガラス冷蔵庫用 高断熱複層ガラスパネル　一覧表 EA：Low-E ガラス ES：真空ガラス（日本板硝子 スペーシア） ガラスパネル Type A B C 厚み構成 フレームの色 ブラック・ライトグレー ブラック・ライトグレー ライトグレー ⑤：ガラス 5 ㎜厚　　④：ガラス 4 ㎜厚 ガラス構成 TP-FL-TP TP-EA-TP TP-ES-TP ⑥：ガラス 6.2 ㎜厚　　12：乾燥空気層 12 ㎜ 厚み構成 ⑤12④12⑤ ⑤12④12⑤ ⑤12⑥12⑤ 総厚 総厚 38 ㎜ 38 ㎜ 40 ㎜ ガラスと乾燥空気層で構成される複層ガラスパネル 重量 61kg 61kg 70kg の総厚です。 使用温度 15℃ 10℃～ 15℃ 5℃～ 10℃ 透視部 U 値 1.9ｗ/ ㎡ K 1.4/ ㎡ K 0.92ｗ/ ㎡ K 重量 最小製作寸法 巾 300 ㎜ × 高さ 405 ㎜ 巾 300 ㎜ × 高さ 405 ㎜ 巾 300 ㎜ × 高さ 405 ㎜ 表の重量は巾 900 ㎜ × 高さ 2100 ㎜ガラスパネル 1 枚の重量です。 最大製作寸法 巾 900 ㎜ × 高さ 2400 ㎜ 巾 900 ㎜ × 高さ 2400 ㎜ 巾 900 ㎜ × 高さ 2400 ㎜ 使用温度 冷蔵庫の庫内設定温度。 （冷蔵庫周辺が蒸し暑い状態の時はガラス面に結露 が発生することがあります。） - 10 -

商品保証規定 １．標準複層ガラス商品 ●　免責事項 ●　保証期間 次の場合は保証期間内であっても適用されません。 製造月より１０年間 ●衝撃等、設置工事中又は使用中の事故が異常の原因となった場合。 ●設置工事の不備又は調整不良により異常が発生した場合。 ●　保証内容 （ 設置工事をサンワイズが請け負った場合を除く） 複層機能の障害となる各部の異常 ●当該取扱い説明書に反する使用維持管理上の不備により異常が発生した場合。 （中空層内の結露） ●特別に定めた使用条件に反することにより異常が発生した場合。 ●商品の分解改造等により異常が発生した場合。 ２．発熱ペア ●目的外使用により異常が発生した場合。 ●　保証期間 ●地震・火災・浸水等の災害により異常が発生した場合。 ●硝子にキズ・ひび割れ・破損があった状態で内部結露が発生した場合。 ユーザー様にお引渡し日から １年間 ●複層ガラスを保持するサッシの中で、封着部が水に浸かる状態で内部結露が発生した場合。 ●　保証内容 ●自然界の気象条件を超える高温又は高湿環境を続ける状態で内部結露が発生した場合。 発熱機能の故障 ●標準仕様品でありながら標高１０００ｍを超える場所で使用を続け、内部結露が発生した場合。 ●鉛直以外の状態に設置して使用を続け、内部結露が発生した場合。 ●複層ガラス右下に当社マークと共に製造年月日が刻印されていない場合。 ●樹脂面板を使用して複層化した商品の場合。 ●重量が50kgを超える複層ガラスに、フィルムを工場にて貼付した場合のフィルム表面のキズや作業痕。 【 〒 424-0204 おきつ なかちょう TEL. 054-360-3222 FAX. 054-360-3227 【 【東京第１営業所・第２営業所】 〒 105-0011 東京都港区芝公園 1-2-8 https://www.sunwizz.co.jp/ AMANO芝公園ビル４階 TEL. 03-3438-0255 FAX. 03-3438-0256 【 【 】 〒 564-0051 〒 812-0041 13-15 TEL. 06-6155-6085 90610-ADI-001-33 2025/10
