SP5000カタログ（2019/3）

プログラマブル表示器 情報をフル活用できる表 示器 のフラッグシップモデル Speedy Easy Safety

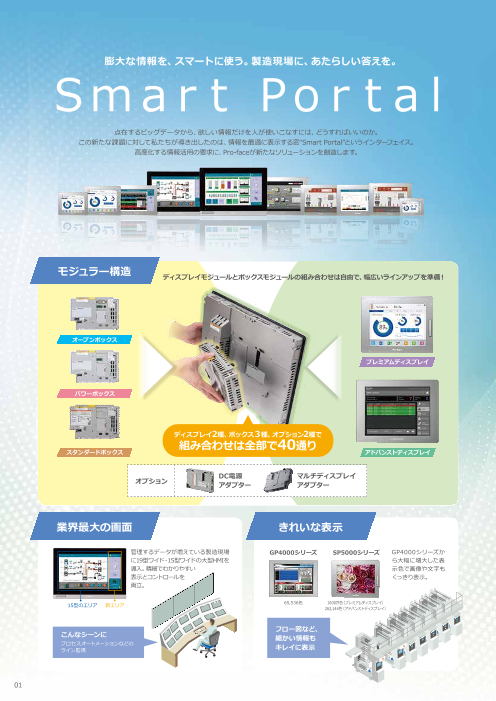

膨大な情報を、スマートに使う。製造現場に、あたらしい答えを。 Sm a r t Po r t a l 点在するビッグデータから、欲しい情報だけを人が使いこなすには、どうすればいいのか。 この新たな課題に対して私たちが導き出したのは、情報を最適に表示する窓“Smart Portal”というインターフェイス。 高度化する情報活用の要求に、Pro-faceが新たなソリューションを創造します。 モジュラー構造 ディスプレイモジュールとボックスモジュールの組み合わせは自由で、幅広いラインアップを準備！ オープンボックス プレミアムディスプレイ パワーボックス ディスプレイ2種、ボックス３種、オプション2種で 組み合わせは全部で40通り スタンダードボックス アドバンストディスプレイ DC電源 マルチディスプレイ オプション アダプター アダプター 業界最大の画面 きれいな表示 管理するデータが増えている製造現場 GP4000シリーズ SP5000シリーズ GP4000シリーズか に19型ワイド・15型ワイドの大型HMIを ら大幅に増大した表 導入。精細でわかりやすい 示色で画像や文字も 表示とコントロールを くっきり表示。 両立。 15型のエリア 新エリア 65,536色 1600万色（プレミアムディスプレイ） 262,144色（アドバンストディスプレイ） フロー図など、 こんなシーンに 細かい情報も プロセスオートメーションなどの ライン監視 キレイに表示 01

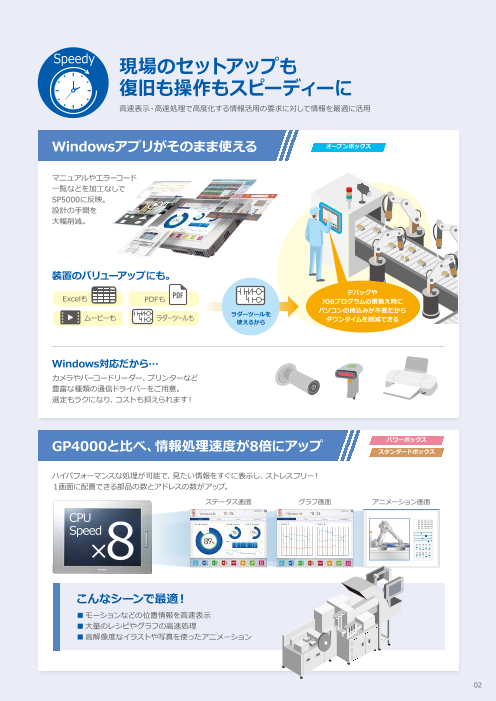

Speedy 現場のセットアップも 復旧も操作もスピーディーに 高速表示・高速処理で高度化する情報活用の要求に対して情報を最適に活用 Windowsアプリがそのまま使える オープンボックス マニュアルやエラーコード 一覧などを加工なしで SP5000に反映。 設計の手間を 大幅削減。 装置のバリューアップにも。 デバッグや Excelも PDFも JOBプログラムの書換え時に ムービーも ラダーツールも ラダーツールを パソコンの持込みが不要だから 使えるから ダウンタイムを削減できる Windows対応だから… カメラやバーコードリーダー、プリンターなど 豊富な種類の通信ドライバーをご用意。 選定もラクになり、コストも抑えられます！ GP4000と比べ、情報処理速度が8倍にアップ パワーボックス スタンダードボックス ハイパフォーマンスな処理が可能で、見たい情報をすぐに表示し、ストレスフリー！ １画面に配置できる部品の数とアドレスの数がアップ。 ステータス画面 グラフ画面 アニメーション画面 CPU 005 008 004 011 008 ×8 120 125 123 134 133 GRAPH A GRAPH B 503 556 523 511 498 Speed 482 462 430 421 411 129 134 144 151 167 44 23 10 31 16 35 44 55 25 32 こんなシーンで最適！ ■モーションなどの位置情報を高速表示 ■大量のレシピやグラフの高速処理 ■高解像度なイラストや写真を使ったアニメーション 02

Easy 誰でも簡単に設置・メンテナンスを実現 専門知識がなくても、セットアップも修理も現地対応できるので時間や工数、コストを抑えることが可能 カードを挿せば、すぐに起動 オープンボックス パワーボックス メモリーカードに画面データをコピーして、挿し込むだけ。 現場でパソコンやソフト、ケーブルが不要。 カードを 挿し替える だけだから トラブル時の 現地サポートに or かかる時間を削減＆ 効率化を実現 1つの画面データで他サイズに展開可能 プレミアムディスプレイ ディスプレイがオートスケールに対応。マスターデータが1つなので、修正不要で管理もラク！ XGA SVGA 15型 12型 10型 オート ワンソースマルチユース スケール オートスケール機能（プレミアムディスプレイ）を使用すれば、 12型（XGA）と10型（SVGA）の異なるディスプレイでも1つの作画データでOK! 設置・メンテナンスが簡単 PLCメンテナンス、 生産データや 設定データの更新 各社PLCラダーツール 脱落防止フックと取付け金具を 工具不要で簡単取り外し。 前面USBがあるので 本体に格納。1人で設置が可能だから 必要なモジュールだけを交換。 盤をあけずにメンテナンス。 効率的。 復旧時間を短縮し、コストも削減。 ※プレミアムディスプレイのみ 03

Safety セキュリティーや工場で使う際の 安全性などを強化 今まで以上に安心して使っていただくためのスペック・機能を搭載 ネットワークを手軽にセグメント化！ かくれた ヒット製品！ SP5000はEthernet I/Fを2ポート標準搭載。納入時のIPアドレス変更はSP5000のみ。 耐環境性に 優れた産業用 イーサネットHUBも 10.181.0.1 10.181.0.1 ご用意しています。 新規設備 新規設備 調整時：192.168.0.1 表示器 ▼ SP5000 LAN2：10.181.0.2 納入時：10.181.0.2 LAN1：192.168.0.1 オフィス側の 調整時：192.168.0.2 調整時：192.168.0.3 LAN2のみ ▼ ▼ 192.168.0.2 192.168.0.3 納入時：10.181.0.3 納入時：10.181.0.4 IPアドレスを変更 既存設備にも、SP5000を後付けしてネットワークを容易にセグメント化！ 耐環境性能が高く、安心して装置に使える 高温環境でも安心 IP規格に対応 油・水・埃にも強い IP65F / IP66F / IP67Fに対応 0℃ 60℃ 19型ワイド・15型ワイド除く 急な電源断から大切なデータを守る NVRAM搭載 EWFでストレージの保護 一定期間電源を供給しなくてもログデータを 書込みを保護し、突然の電源断からOSを守ります。 保持。2次電池が不要。 UPSなどを備え付け不要。 オープンボックス NVRAM UPS不要 04

独自機能が充実のプレミアムディスプレイ マルチタッチ オートスケール 輝度センサー 前面USB ワイヤレスLAN 内蔵モデル 製品画像 製品名 SP-5800WC SP-5700WC SP-5700TP SP-5660TP SP-5600TP SP-5500TP 型式 PFXSP5800WCD PFXSP5700WCD PFXSP5700TPD PFXSP5660TPD PFXSP5600TPD PFXSP5500TPD 表示サイズ 19型ワイド FWXGA 15型ワイド FWXGA 15型 XGA 12型 XGA 10型 SVGA （1366 × 768ドット） （1366 × 768ドット） （1024 × 768ドット） （1024 × 768ドット） （800 × 600ドット） 表示色 1,600万色 タッチパネル方式 投影型静電容量（PCAP）*同時タッチ数 5 アナログ抵抗膜 *同時タッチ数2 インターフェイス USB（Type A）× 1、USB（mini B）× 1*1 使用周囲温度 0～55℃ 0～60℃ 保護構造 IP65F、IP67F パネルカット寸法（mm） W465 × H319 W396 × H277 W383.5 × H282.5 W301.5 × H227.5 W259 × H201 外形寸法（mm） W483 × H337 × D69 W414 × H295 × D69 W397 × H296 × D67 W315 × H241 × D67 W272.5 × H214.5 × D67 質量 6.8kg以下 5.0kg以下 4.5kg以下 3.2kg以下 2.7kg以下 カスタム（コーティング） - ○ カスタム（フロントカラーベゼル） - ○ *1 SP-5B41と組み合わせて使用する場合、SP-5B41上のUSB mini Bポートと、プレミアムディスプレイ上のUSB mini Bポートを同時に使用できません。 　 プレミアムディスプレイ側が優先されます。 表示品位が高くシンプルなアドバンストディスプレイ シングルタッチ 製品画像 NEW 製品名 SP-5600TA SP-5600WA SP-5500WA SP-5400WA 型式 PFXSP5600TAD PFXSP5600WAD PFXSP5500WAD PFXSP5400WAD 12型XGA 12型ワイド WXGA 10型ワイド WXGA 表示サイズ 7型ワイド WVGA （1024 × 768ドット） （1280 × 800ドット） （1280 × 800ドット） （800 × 480ドット） 表示色 262,144色 タッチパネル方式 アナログ抵抗膜 インターフェイス - 使用周囲温度 0～60℃ 保護構造 IP66F、IP67F パネルカット寸法（mm） W301.5 × H227.5 W295 × H217 W255 × H185 W190 × H135 外形寸法（mm） W315 × H241 × D67 W308.5 × H230.5 × D67 W268.5 × H198.5 × D67 W203.6 × H148.6 × D36 質量 3.2kg以下 3kg以下 2.5kg以下 1.2kg以下 カスタム（コーティング） ○ カスタム（フロントカラーベゼル） ○ 製品型式（グローバル型式） ディスプレイモジュール ①サイズ ②無線LAN ③表示デバイス ④タッチパネル ⑤電源 PFXSP5*****D 8 19型 60 ○ T TFT C 投影型静電容量（PCAP）方式 *同時タッチ数5 D DC ① ② ③ ④ ⑤ 7 15型 00 - W ワイド TFT P アナログ抵抗膜方式 *同時タッチ数2 6 12型 A アナログ抵抗膜方式 5 10型 4 7型 ディスプレイモジュール単体では使用できません。ボックスモジュール（P.6）もしくは、DC電源アダプター（P.9）と組み合わせてお使いください。 05

ボックスモジュール ラインアップ オープンボックス パワーボックス スタンダードボックス 信頼性の高い 専用機でWindows リアルタイムOS搭載 信頼性の高い アプリが使える ハイパフォーマンス & リアルタイムOS搭載 拡張性HMI ハイパフォーマンスHMI 製品画像 NEW SP5000は Microsoft Azureの 認証デバイスです。 製品名 SP-5B41 SP-5B10 SP-5B00 型式 PFXSP5B41 PFXSP5B10 PFXSP5B00 ア システムカード / システムメモリー CFastカード SDカード FLASH EPROM プ メ リ 画面エリア 64MB モ ケ リ ー ユーザーフォントエリア 上限なし 8MB ー シ ョ ロジックプログラムエリア - 132KB（15,000ステップ相当） ン 自由スペース 約17GB - システムカードの取り外し 〇 × バックアップメモリー（画面エリア） NVRAM 320KB またはCFast / SDカード（ストレージ）5MB NVRAM 320KB バックアップメモリー（変数エリア） NVRAM 64KB バッテリー（時計データバックアップ） なし*2 COM1 RS-232C / 422 / 485 RS-232C COM2 RS-232C / 422 / 485 RS-422 / 485 USB USB（Type A）× 3 　 USB（Type A）× 2 USB（mini B）× 1*1 USB（mini B）× 1 Ethernet 10BASE-T / 100BASE-TX /1000BASE-T × 2 10BASE-T / 100BASE-TX × 2 SDカード SDカードスロット（システム）× 1 イ SDカードスロット（ストレージ）× 1 ン SDカードスロット（ストレージ）× 1 SDカードスロット（ストレージ）× 1 タ ー CFastカード CFastカードスロット（システム） × 1 フ CFastカードスロット（ストレージ） × 1 - ェ イ ス ビデオ DVI-D出力 × １ （最大解像度WUXGAまで） - MIC入力 / LINE入力 × １ LINE出力 × １ 音声 LINE出力 × １ アラーム出力 / ブザー出力 × １ - アラーム出力 / ブザー出力 × １ 拡張ユニット用I/F - × １ - 使用周囲温度 0～60℃ 外形寸法（mm） W188 × H131 × D35 質量 0.9kg以下 Windows OS Windows Embedded 7 Standard - 接続ドライバー数（GP-Pro EX） 4 カスタム（コーティング） 〇 *1 プレミアムディスプレイと組み合わせて使用する場合、SP-5B41上のUSB mini Bポートと、プレミアムディスプレイ上のUSB mini Bポートを同時に使用できません。 　 プレミアムディスプレイ側が優先されます。 *2 バッテリーなしでバックアップメモリーとRTC（時計データ）を保持できます。 　 ただし、100日以上通電を行わない場合は、時計データ保持のために、時計データバックアップ用一次電池（オプション）を追加搭載していただく必要があります。 製品型式（グローバル型式） ボックスモジュール ⑥タイプ ⑦クラス PFXSP5B ⑥*⑦* 41 オープン B ボックス 10 パワー 00 スタンダード ボックスモジュール単体では使用できません。ディスプレイモジュール（P.5）もしくは、マルチディスプレイアダプター（P.9）と組み合わせてお使いください。 06

その他いろんな環境で使われるお客様に 無線LANで通信させたい ワイヤレスLAN内蔵モデルを使えば、ケーブル不要で、よりフレキシブルな生産現場を実現することが可能。 工場内の 盤をあけずに 水や油、粉じんを 装置をワイヤレス化 ワイヤレスデバッグ 気にせず設置 装置をモジュール化！配置変更や旧設備の PCとPLCを接続するケーブルが不要！ 環境面で汚れやすい現場でも利用可能！ ネットワーク化に伴う工事を削減！ パススルーでPLCデータにアクセス！ 機器構成もシンプルに！ アンテナ内蔵＆ IP65F&IP67F 〈クライアントモード〉 オープンボックスとの組み合わせのみ より耐環境性能をアップさせたい 耐環境カバー UV保護シート 薬品やオイルミストによる腐食を保護。 紫外線からタッチパネルを保護。 薬品やオイルミストによる腐食によって引き起こされる 紫外線によるタッチパネルへの影響を低減します*。 機器故障の軽減に役立ちます。特殊な工具なしで装着できます。 *野外使用を保証・推奨するものではありません。 UV99%以上 ディスプレイサイズ 型式 ディスプレイサイズ 型式 カット 10型 PFXZCDOP101 10型 PFXZCFUV101 12型 PFXZCDOP121 12型 PFXZCFUV121 15型 PFXZCDOP151 15型 PFXZCFUV151 7型ワイド用 PFXZCFUV72 10型ワイド用 PFXZCFUV102 12型ワイド用 PFXZCFUV122 海外で使用したい・船舶で使用したい 海外の各種規格・規制に対応・準拠しているので、海外へ輸出する際にも安心してご採用いただけます。 船舶規格を取得した製品もご用意しています。 CE UL/cUL UL/cUL Class 1,Div.2 ATEX IECEx KCs NEPSI RCT（C-Tick） EAC（GOST-R） ○ ○ ○ ○*1 ○*1 ○*2 ○*2 ○ ○ RoHS REACH CCC*3 KC Marine DNV-GL, ABS, LR, BV, NK, RINA, CCS WEEE ○ ○ ○ ○ ○*4 ○ *1 SP-5B00 / SP-5600TA / SP5000Xシリーズは2019年対応予定 *2 SP-5B00 / SP-5600TA / SP-5700WC / SP-5800WC / SP-5000Xシリーズ除く *3 免除申請となります。 *4 SP-5B41 / SP-5800WC / SP-5700WCはDNV-GLのみ、SP-5B00 / SP-5600TA / SP5000Xシリーズ除く 07

NEW 屋外仕様モデル（SP5000Xシリーズ） 高い耐環境性能を備えた屋外仕様モデル メンテナンス性・パフォーマンスはフラグシップモデルSP5000シリーズ そのままに、屋外で使用する装置や車載機器などで求められる 厳しい環境性能に対応 超高輝度・低反射で、 低温・高温環境に 紫外線による 太陽光下でも見やすい 強い 劣化を防ぐ 1000cd/㎡（液晶パネル単体、Typ.） 幅広い温度環境下で使用が可能 フロントベゼルにステンレスを の超高輝度液晶を採用。また、低 に。凍結防止のヒーターや熱対策 採用。さらに、99％以上紫外線 反射構造により、反射・映込みを防 のファンなしでも、装置を運用す カット（380nm）の構造により、 ぎ、屋外でもストレスなく画面を確 ることが可能。 液晶部品・タッチパネルの紫外 認・操作できる。 線劣化を低減。 使用温度－30℃~70℃※ フロントベゼルにステンレスを採用 ※SP-5690WA さらに！ 遮断率 高い保護構造を実現 99％以上 IP66F、IP67F（前面）、UL 50E Type 4X Outdoor use エクストリームディスプレイ エクストリームボックス 信頼性の高い リアルタイム OS搭載 製品画像 製品画像 製品名 SP-5790WA SP-5690WA SP-5490WA 製品名 SP-5B90 型式 PFXSP5790WAD PFXSP5690WAD PFXSP5490WAD 型式 PFXSP5B90 15型ワイド 12型ワイド 7型ワイド アプリケーション システムカード / システムメモリー SDカード 表示サイズ 1,366 × 768 ドット 1,280 × 800ドット 800 × 480 ドット メモリー 画面エリア 64MB （FWXGA） （WXGA） （WVGA） システムカードの取り外し 〇 表示色 262,144色 バックアップ 画面エリア NVRAM 320KB 輝度 1000cd/m2（Typ.） ＊液晶パネル単体 メモリー 変数エリア NVRAM 64KB タッチパネル方式 アナログ抵抗膜 バッテリー（時計データバックアップ） なし*1 使用周囲温度 -20～60℃ -30～70℃ -30～65℃ RS-232C / 422 / 485 × 2 保護構造 IP66F、IP67F、タイプ4X （室内および屋外使用） *パネル埋込時のフロント面 10BASE-T / 100BASE-TX / 1000BASE-T × 2 パネルカット寸法（mm） W394 × H250 W295 × H217 W190 × H135 USB（Type A） x 2 　 USB（mini B） x 1 外形寸法（mm） W408 × H264 × D68 W308 × H230.5 × D68 W203.6 × H148.6 × D37 インターフェイス SDカードスロット（システム） × 1 質量 4.8kg以下 3.2kg以下 1.3kg以下 SDカードスロット（ストレージ） × 1 LINE出力 × 1 1G / 15G アラーム出力 / ブザー出力 × 1 耐振動/耐衝撃性 （IEC60068-2-6、 2G / 40G IEC60068-2-27準拠） （IEC60068-2-6、IEC60068-2-27準拠） 拡張ユニット用I/F × 1 外形寸法（mm） W188 × H131 × D35 その他 フロントベゼル材質：アルミダイキャスト、ステンレス 質量 0.9kg以下 耐紫外線：遮断率: 99% 以上（380 nm）*フロント面 接続ドライバー数（GP-Pro EX） 4 *1 バッテリーなしでバックアップメモリーとRTC（時計データ）を保持できます。 　 ただし、100日以上通電を行わない場合は、時計データ保持のために、時計データバックアップ用一次電池（オプション）を追加搭載していただく必要があります。 専用オプション 製品名 表示サイズ 型式 概要 7型ワイド用 PFXZCHBMFBS1 ボックスモジュール固定金具 ボックスモジュールをディスプレイモジュールに固定する金具（1個入り） 12型ワイド / 15型ワイド用 PFXZCHBMFBL1 08

SP5000 マルチ・データボックス ボックスモジュール を使って… 表示を必要としない装置のエッジコンピューティング端末に 操作・表示を必要としない装置のネットワーク化を容易に実現。新規設備はもちろん、 既存設備への後付けにも適しており、シリアルやEthernet経由の情報を取得・装置まるごとネットワーク化も可能。 1 Wイーサで上位と下位につながる 上位のDBや、アプリケーションとデータ連携。 2 タブレットを使って装置のモニタリング 表示・操作が必要な時は、 下位の異なるメーカーの様々な機器とも接続しデータを収集。 Pro-face Remote HMIを使って簡単に見える化。 書き込み 読み出し PLC マルチ・データボックス プログラムレスでデータをパソコンに集約 Ethernet CSVデータで取得 取得データをExcelで帳票 GP-Pro EX対応解像度（XGA 、SVGA） DC電源アダプター 型式 詳細 インターフェイス DINレール、および壁面 PFXZCDADEXP1 取付け*1可能なフック付きアダプター。 Ethernet × 1*2 ステータスLED搭載。 *1 壁面取付けの際は、別途オプションの取付け金具（型式 PFXZSPADWM1）が必要です。 *2 SP-5B00では使用できません。 SP5000 マルチディスプレイアダプター ディスプレイモジュール を使って… FA仕様のディスプレイを複数必要とする大型装置などに最適 ホスト機器にディスプレイを追加したり、延長して使いたい用途に最適な、ディスプレイ拡張ユニット、 モニターは拡張デスクトップ表示・クローン表示ができ、最大3台まで接続。 1 Ethernetケーブル1本で映像と 2 タッチ入力の排他制御（時間経過・ タッチ信号を通信。最大100mまで延長可能 I/O信号）が可能で安心 ホスト クライアント クライアント クライアント SP5000 マルチディスプレイ ディスプレイ タッチ入力排他制御 アダプター マルチディスプレイアダプター 型式 詳細 インターフェイス 盤取り付け、VESA取付け*1 PFXZCDADEXR1 可能なディスプレイへ Ethernet × 2 ディスプレイモジュールで使用可*2 DC電源供給するアダプター。 DIO（IN × 2、OUT × 1） コーティングモデルあり *1 VESA取付けの場合は別途オプション（PFXZSPADVS1）が必要です。 *2 SP-5660TPをご使用時は、内蔵ワイヤレスLAN機能は使用できません。 ホスト機器 SP5000シリーズ（オープンボックス） / PS5000シリーズ*3 / PS4600シリーズ / 汎用パソコン サポートOS Win7（32*4 / 64ビット） / WES7（Pro-face製品のみ） / Win8 / Win8.1 Industry（Pro-face製品のみ） / Win10 *3 PS-5600 / PS-5700TPは非対応 *4 汎用パソコンのみ 09

ケーブル1本で簡単にアンドンを構築！ プレミアムディスプレイ オープンボックス SP5000と接続評価済。表示器の画面をそのまま使用できるので、 アンドン用の画面作成を外注する必要がありません。画面の変更も簡単！ 高耐久性業務用パネルを採用 24時間連続稼動の厳しい環境下でも安定した表示ができます。 業務用アンドンディスプレイラインアップ DVIケーブル 画面サイズ 型式 55V型 TD-Z553（PF） 49V型 TD-Z493（PF） SP5000シリーズ 42V型 TD-Z423（PF） プレミアムディスプレイ ＋ オープンボックス ワイヤレスだから、面倒なケーブルの引き回しが不要。また、SP5000とアンドンで別々の画面表示が可能です。 ＊1 Ethernet HDMI SP5000シリーズ プレミアムディスプレイ ＋ オープンボックス 無線LANルーター Android BOX 業務用アンドンディスプレイ ＊1 Pro-face Remote HMI Ver.1.42000以上が必要です。 拡張ユニット パワーボックス ボックスモジュールの背面に取り付け可能な拡張ユニットもご用意。 簡単な制御 + HMIを必要とする装置にこれ以上PLC処理の負荷をかけたくない、 ラダーなどの変更をしたくない場合などに、後付けでI/O拡張。 装置のコストダウンや設備改善が簡単に行え、また、リモートI/O拡張が可能。 SP5000と直接接続なら、簡単にI/O追加。 PLCに追加すると 負荷がかかる＆ ラダー変更も 必要になる。 NEW CANopen FLEX NETWORK PROFIBUS J1939 マスターユニット マスターユニット DPスレーブ / MPI ユニット ユニット 型式：PFXZCHEUCAM1 型式：PFXZCHEUFN1 型式：PFXZCDEUPF1 型式：PFXZCHEUJ1 CANopen対応のスレーブユニット FLEX NETWORK対応のユニット PROFIBUS DP/MPI ネットワーク J1939 通信ネットワークへの参加 を接 続するため の 拡張マスター を接 続するため の 拡張マスター への参加とPROFIBUS DP マスター を可能にするための拡張ユニット ユニットです。 ユニットです。 /MPI 機器との通信を可能にします。 です。*2 ビット入出力1024点 / 整数入出力 ビット入出力1024点 / 整数入出力 GP-Pro EXの設定でどちらか選択 256点 256点 が可能です。*1 *1 本製品は PROFIBUS DP-V0 にのみ対応しています。 *2 2019年4月販売開始予定 10

使い慣れた作画ソフトを使って画面作成 GP-Pro EX PFXEXEDV** 工数削減 工数削減 アドレスマップ コクピットパーツ PLCアドレスの使用可否が直感的に確認できます。 操作画面・プログラム・通信設定されたサンプルファイルのコクピット パーツを使えば設計工数削減。ステータス・パラメーター・アラームな ども確認できるので立上げやメンテナンス効率化に役立ちます。 データ分析で便利 データハンドリングで便利 サンプリング FTPサーバー・クライアント 不連続アドレスや異なるデータ形式をサンプリング可能。PLC側の FTPサーバー・クライアント機能を使って接続機器のデータバック ラダープログラムを変更せずに必要な情報を簡単に収集できます。 アップが可能。専用のデータ収集機器やソフトが不要で導入コスト削 減＆簡単にシステムが構築できます。 ※オープンボックス非対応 改造で便利 ロジックプログラム 画面とラダープログラムの作成をひとつのソフトウェアで実現。パーツとロジック間はドラッグ＆ドロップで作成可能。さらにPLCのアドレスを 直接書込みできるので、工数削減を実現できます。オンラインエディットを使えば、コントロール機能が作動中でも作業を止めずにパソコン上 でプログラム変更でき、立上げ・保守メンテナンス時の作業効率アップを実現します。 アドレスは共有 ファンクション ブロック採用 ドラッグ＆ドロップ 11

遠隔監視ソフトウェア Pro-face Remote HMI 対象OS：Android OS、iOS Pro-face Remote HMI タブレットやスマホで、現場のSP5000とまったく Client for Win 同じ画面を表示・操作ができます。遠隔での使用を Windows OSで動作。 配慮した安心設計と充実機能を両立。 SP5000の解像度に関わらず画面サイズを自由に拡大縮小。 ・同期モード / 非同期モード対応 ・タブレット５台から同時アクセス 最大6台のHMI画面を同時表示 ・タブレット1台に最大100台のHMIを登録 ・登録したHMIのアラーム通知を取得 Pro-face Remote HMI iOS / Android OS　アプリストアにて購入 Pro-face Remote HMI Client for Win PFXEXRHCLS Pro-face Remote HMI Server SP5000（オープンボックス）にインストールすることで、 Pro-face Remote HMIから指定した画面エリアや Excelなどのアプリケーションも監視・操作が可能。 Pro-face Remote HMI Server PFXEXRHSLS GP-Viewer EX Pro-face Connect 現場のSP5000画面を、パソコン等で操作・表示。 遠隔の工場との通信をセキュアに構築。制御システムのセキュリティー 通信情報量を抑えながらリアルタイムな監視ができる。 基準に基づく、安全な遠隔監視ソリューションの実現をサポートします。 ・同期モード / 非同期モード対応 SP5000にVPNルーター機能が内蔵で初期不要。 ・パソコン3台から監視対象のHMIに同時アクセス Pro-face ・最大4台のHMI画面を同時表示 ソフトウェア ラダーソフト ・通信情報量が少ないため3G / 4G回線での遠隔監視も可 Pro-face Connect GateManager 同期モード 非同期モード Pro-face Connect LinkManager リアルタイムに現場の装置が確認できます。 現場と異なる画面が表示でき、変更が可能。 Ethernet Ethernet Ethernet / シリアル Pro-face Connect 年間利用パッケージ オフィスからの指示が的確！　 作業を止めずに変更してもらえる。 Pro-face Connect PFXCONPACK0* SiteManager GP-Viewer EX EX-VIEWER-LICENSE PLC ロボット データマネジメントソフトウェア Pro-Server EX 各種アプリケーション 現場データを、プログラムレス＆リアルタイムに収集。 DDEサーバー Excelアクション、DBアクション、メールアクション、その他アクションなど DLL API Excelをはじめとする多彩な形式で収集でき、日報作成や分析に役立つ！ OPC DAサーバー アクション機能 ・生産情報をリアルタイムに収集 Pro-Server EX ・作業指示（レシピ）の伝達を自動化で確実に ・表示器に接続されている機器同士のデータを共有 データ配信 Pro-Server EX Developer PFXEXSDVV** Pro-Server EX Developerライセンス EX-SED-LICENSE データ収集 Pro-Server EX Runtimeライセンス EX-SRT-LICENSE 12

お客様のご要望にお答えする柔軟な対応！新サービスのご紹介！ 工数削減 長寿命 差別化 キッティング作業代行 コーティング対応 フロントカラーを変更可能 量産の装置など予めお客様の作画データを 腐食性ガスが発生する環境下でも長く使え 通常のシルバー以外に、黒、白、ベージュの中 転送して出荷します。ほかにも、ネットワーク るように基板をコーティングします。 からフロントパネルカラーを選択できます。 の設定など承ります。 腐食性ガス お客様の 作画 データ オリジナルカラーやロゴ入りなど、 オーバーレイのカスタマイズも承ります。 ＊出荷済みの製品は対象外です。 Pro-face Care 無償保証18か月に加えて保証サービスをご提供。製品出荷から最長10年間以内であればいつでもご加入いただけます。 保守コストを予算化し突然の修理に関わる出費を抑えることができます。 うれしい特典 ・無償修理　・代替機即日発送 ・最新作画ソフト無償提供　・即日修理　・置き換えサポート USB接続オプション EZシリーズ SP5000シリーズとUSBケーブル1本でかんたん接続！省配線、プログラムレスで取付け可能。 表示灯の部材在庫を削減 スイッチランプを集約 頻繁な設定値入力が快適 EZタワーライト EZイルミネーションスイッチ EZテンキー 型式： XVGU3SHAG（ポール取り付け） XVGU3SWG（直取り付け） 型式：PFXZCCEUSG1 型式：PFXZCCEUKB1 色・音を自由に設定。型式1つの管理で、 6色のイルミネーションで視認性を向上。 設定値入力用の画面不要。表示画面を広く 余剰在庫が不要です。装置状態にあわせ 盤加工の工数削減と省配線が可能です。 使用でき、視認性・操作性を向上します。 た表現もできます。 設定自由なLEDランプ採用 設定自由なLED照光式スイッチ採用 英数字キーと設定自由な ファンクションキー採用 （SP5000から設定） （作画ソフトで設定） （赤・緑・青・黄の4色、消灯・点灯・点滅の3方式） （赤・緑・青・黄・白・橙の6色、消灯・点灯・点滅の3方式） （作画ソフトで設定） 段数：3段 保護構造：IP65（パネル埋込時のフロント面） 保護構造：IP65（パネル埋込み時のフロント部） ブザーパターン：4パターン 取付け：22φ丸穴取付け 取付け：22φ丸穴取付け ※オープンボックスで使用 される際は、GP-Pro EX のDVD-ROMまたはWeb からEZタワーライトドラ イバーをインストールして ください。 13

オプション USB 製品名 型式 製品概要 オープン パワー スタンダード エクストリーム プレミアム ボックス ボックス ボックス ボックス ディスプレイ USBデータ転送ケーブル（USB Type A / Type A）（2m） CA3-USBCB-01 PC（USB Type A）からSP5000（USB Type A）へ画面データを転送するケーブル ◯ ◯ ◯ ◯ ◯ USBデータ転送ケーブル（USB Type A / mini B）（1.8m） ZC9USCBMB1 PC（USB Type A）からSP5000 (USB mini B）へ画面データを転送するケーブル ◯ ◯ ◯ ◯ ◯ USBケーブル（5m） FP-US00 USBプリンタ（Type B）接続用ケーブル ◯ ◯ ◯ ◯ ◯ USB 前盤面取付け延長ケーブル（USB Type A）（1m） CA5-USBEXT-01 USB（Type A）インターフェイスを操作盤の前面に取り付けるための延長ケーブル ◯ ◯ ◯ ◯ USB 前盤面取付け延長ケーブル（USB mini B）（1m） ZC9USEXMB1 USB（mini B）インターフェイスを操作盤の前面に取り付けるための延長ケーブル ◯ ◯ ◯ ◯ USB-シリアル（RS-232C）変換ケーブル（0.5m） CA6-USB232-01 シリアルインターフェイス（RS-232C）に変換するためのケーブル （RS-232C対応のモデムまたはバーコードリーダーの接続を可能にします） ◯ ◯ ◯ ◯ USB / RS-422 / 485変換アダプター*1 PFXZCBCBCVUSR41 SP5000（USB Type A）と周辺機器（RS-422 / 485）を接続するアダプター ◯ ◯ ◯ USB クランプTypeA （1ポート）※メンテナンス品 PFXZCBCLUSA1 USB（mini A）ケーブルの脱落を防止する抜け止め金具（5個入り） ◯ ◯ ◯ ◯ USB クランプType mini B（1ポート） ZC9USCLMB1 USB（mini B）ケーブルの脱落を防止する抜け止め金具（5個入り） ◯ ◯ ◯ ◯ *1 ロジックプログラムを使用していない場合のみ使用可能 ボックスモジュール用 製品名 型式 製品概要 オープン パワー スタンダード エクストリーム ボックス ボックス ボックス ボックス RS-232C 9pin-25pin変換ケーブル（0.2m） CA3-CBLCBT232-01 D-Sub 9 ピンプラグをD-Sub25ピンソケットに変換するケーブル（RS-232C） ◯ ◯ ◯ ◯ RS-422 9-25pin変換ケーブル（0.2m） PFXZCBCBCVR41 D-Sub 9 ピンプラグをD-Sub25ピンソケットに変換するケーブル（RS-422） ◯ ◯ ◯ ◯ COMポート変換アダプター CA3-ADPCOM-01 D-Sub 9ピンプラグにRS-422用通信オプションを接続するためのピンアサイン変換アダプター ◯ ◯ ◯ ◯ RS-422 コネクター端子台変換アダプター PFXZCBADTM1 D-Sub 9ピンプラグをRS-422用端子台に変換するアダプター ◯ ◯ ◯ ◯ RS-232C アイソレーションユニット CA3-ISO232-01 各種ホストとSP5000を絶縁して接続するためのユニット（RS-232C / RS-422切替） ◯ ◯ ◯ ◯ DVI-Dケーブル（5m） FP-DV01-50 SP5000からディスプレイに画像信号を出力する際のDVI-DケーブルDVI 1.0 対応（DVI-D 24ピンプラグ） ◯ AUXコネクター PFXZCDCNAUX1 外部出力を使用する場合に必要なAUXコネクター（5個入り） ◯ ◯ ◯ CFastカード（32GB） ※メンテナンス品 PFXZCDSCCFA322 システムカード用CFast カード （32GB、MLC） ◯ CFastカード（32GB）*2 PFXZCDSCCFA321 ストレージ用CFastカード（32GB、SLC） ◯ SD カード（1GB） ※メンテナンス品 PFXZCDSD1GC61 システム用SDカード（1GB、SLC、Class6） ◯ ◯ ◯ SD カード（4GB）*2 PFXZCBSD4GC41 ストレージ用SDカード（4GB、MLC、CLASS4） ◯ ◯ ◯ ◯ リプレース用電池*3 PFXZCBBT1 時計データバックアップ用一次電池（1個入り） ◯ ◯ ◯ ◯ *2 市販品も使用できます。 *3 SP5000シリーズは、バッテリーレスでNVRAM（バックアップメモリー）とRTC（時計データ）を保持することができます。ただし、100日以上通電を行わない場合は、RTC（時計データ）保持のために、本オプションを追加搭載していただく必要があります。 ディスプレイモジュール用 製品名 型式 製品概要 プレミアム アドバンスト エクストリーム ディスプレイ ディスプレイ ディスプレイ 10型用 PFXZCBDS101 ◯ 12型用 CA7-DFS12-01 ◯ ◯ 15型用 CA3-DFS15-01 ◯ 画面保護シート 表示面の保護および防汚用の使い捨てシート（1パック5枚入り） 7型ワイド用 PFXZCBDS72 ◯ 10型ワイド用 PFXZCDDS102 ◯ 12型ワイド用 PFXZCDDS122 ◯ 15.6型ワイド用 PFXZCHAG152 ◯ 反射防止シート 表示面の反射防止および防汚用シート（5枚入り） 18.5型ワイド用 PFXZCHAG192 ◯ 特殊環境用フロントUSB カバー（ネジ付き） PFXZCDCVUS1 ネジで固定するタイプのフロントUSB カバー（5個入り） IP66F、IP67F、Type 1/4X Indoor use only/13、ATEX認証に対応 ◯ 10型用 CA4-ATM10-01 GP-2500 / 2600シリーズ、GP-3500L / GP-3500S / GP-36*0T / GP-36*0U の取り付け穴に、10型ディスプレイモジュールを取り付けるための付属品 ◯ アタッチメント 7型ワイド用 PFXZCDAT72 GP-2400 / GP-3400 / GP-4400シリーズの取り付け穴に、 7型ワイドディスプレイモジュールを取り付けるための付属品 ◯ DC電源コネクター（ストレートタイプ、固定ネジ付き） CA7-ACCNL-01 DC電源ケーブル接続用固定ネジ付きコネクター（ストレートタイプ、5個入り） ◯ ◯ ◯ DC電源コネクター（ストレート） ※メンテナンス品 PFXZCBCNDC1 電源ケーブルと接続するためのストレートタイプの電源コネクター ◯ ◯ ◯ DC電源コネクター（ライトアングル） ※メンテナンス品 PFXZCBCNDC2 電源ケーブルと接続するためのライトアングルタイプの電源コネクター（5個入り） ◯ ◯ 10型用防滴ガスケット ※メンテナンス品 PFXZCDWG101 ◯ 12型用防滴ガスケット ※メンテナンス品 PFXZCDWG121 ◯ 15型用防滴ガスケット ※メンテナンス品 PFXZCDWG151 ◯ 7型ワイド用防滴ガスケット ※メンテナンス品 PFXZCDWG72 ◯ ◯ 10型ワイド用防滴ガスケット ※メンテナンス品 PFXZCDWG102 組込盤取り付け部から水滴などの侵入を防ぐガスケット（1個入り） ◯ 12型ワイド用防滴ガスケット ※メンテナンス品 PFXZCDWG122 ◯ ◯ PFXZCGWG152 ◯ 15型ワイド用防滴ガスケット ※メンテナンス品 PFXZCHWG154 ◯ 19型ワイド用防滴ガスケット ※メンテナンス品 PFXZCGWG192 ◯ 14

2 つ のブ ランドでお 客 様に 最 適 な 製 品 をご 提 案しま す！ Pro-face ブランド フラッグシップ表示器 表示器付きコントローラー 情報をフル活用できるインターフェイス。 装置構成を変えトータルコストダウン。 SP5000シリーズ LT4000M / LT3000シリーズ モジュラー スタンダード表示器 産業用コンピューター お客様のスマート＆スピーディーを実現。 コンパクト モジュラー 業界最高クラスのパフォーマンスを持つIPC。 GP4000シリーズ / GP4000Mシリーズ PS5000シリーズ GP4000Rシリーズ / GP4100シリーズ GP4000Hシリーズ リア マウント ハンディー データ収集機器 データ収集機器 フラットパネルディスプレイ USB接続オプション PLCはもちろん、各種機器とつながる。 機器の間を中継してデータを収集。 産業用ディスプレイでスマートフォン 操作盤まわりの機器を、 マルチ・データボックス Pro-face IoT Gateway のような直感的な画面操作を実現。 省配線、プログラムレスで取付け。 FP5000シリーズ EZシリーズ Schneider Electric ブランド プログラマブルコントローラー インバーター 回転灯・表示等／電子音・音声合成 コンパクトかつ高性能な機能を実現。 クイックスタートで 短納期・高性能をお届け。 Modiconシリーズ シンプルな設備や装置に最適。 Altivarシリーズ 無線スイッチ 無線ホイスト RFIDシステム パワーメーター スイッチング スイッチング バッテリーも配線も不要。 システム 個体識別、トレーサビリ （電力計） ハブ 電源 だから自由に設置できる。 今までにない操作性・安全 ティーのログ情報を一元 管理！ 既設機器の電力使用量 ノイズ・熱・振動に強く、産業 工業用途に適合した 性を追求した新しい形。 予知保全を実践！ 用途において信頼性の高い 24Vdc対応電源。 Harmony eXLhoist OsiSense XGシリーズ から ネットワーク構築をサポート。 Phaseoシリーズ ConneXiumシリーズ 詳しい機能・情報は モバイルでの Webサイトで！ http://www.proface.co.jp/sp5000/ アクセス 警告 本誌に掲載している製品を正しくご使用いただくために、以下の用法をお守りください。 ●ご使用の前に必ずマニュアル、およびその他付属する書類をよくお読みください。●据付け・接続・保守は、必ず電気設備の施工法、関連法規などを熟知し、かつ適切な技能を有する方が行うようにしてください。 これらを守らずに使用した結果、人命に関わる重傷や機器の損傷、その他いかなる結果が生じても弊社は一切の責任を負わないものとします。 ●本誌に記載している会社名・商品名は、各社の商標または登録商標です。●写真の色等は印刷のため、実物と若干異なる場合があります。また画面においても、はめ込み合成のため実際の表示と異なる場合があります。 ●掲載した内容は、製品改良のため予告なく変更する場合がございます。 シュナイダーエレクトリックホールディングス株式会社 製品のご用命は… （旧：株式会社デジタル） www.proface.co.jp 製品に関するお問い合わせは シュナイダーエレクトリックカスタマーケアセンターまで 平日 9:00～19:00　土日祝日（弊社指定の休業日を除く） 9:00～12:00、13:00～17:00 0570-056-800 一部、IP電話などで統一ダイヤルがつながらない場合は、以下におかけください。 東 京：03-5931-7809　名古屋：052-961-3695　大 阪：06-7175-9637 Copyright ©2019 Schneider Electric Japan Holdings Ltd. All Rights Reserved. J1903PB-00358-01
