ATS130リーフレット（2024/8）

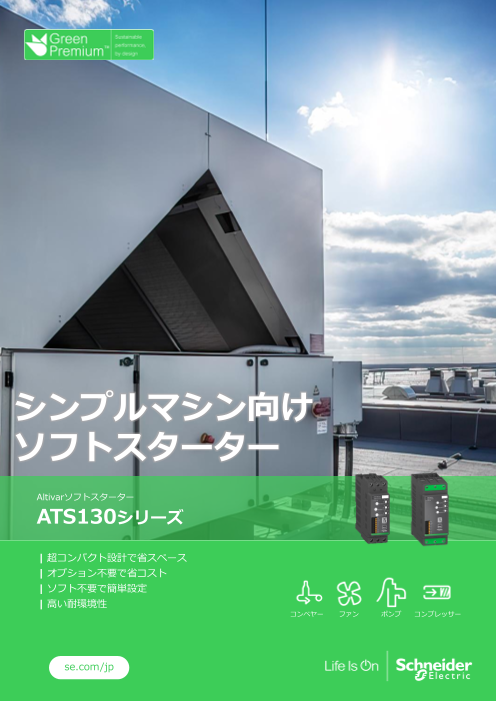

シンプルマシン向け ソフトスターター Altivarソフトスターター ATS130シリーズ | 超コンパクト設計で省スペース | オプション不要で省コスト | ソフト不要で簡単設定 | 高い耐環境性 コンベヤー ファン ポンプ コンプレッサー se.com/jp Internal

製品概要 ■ATS130シリーズラインアップ 三相200V 11kW 11kW 18.5kW 22kW 22kW 30kW モーター容量 三相400V 18.5kW 22kW 30kW 37kW 45kW 55kW 定格電流 38A 45A 65A 73A 80A 105A ATS130型式 ATS130N2D38LT ATS130N2D45LT ATS130N2D65LT ATS130N2D73LT ATS130N2D80LT ATS130N2C11LT 寸法 W × H × D（mm） 55 x 166 x 165 81 x 197 x 180 ■特長 超コンパクト設計で オプション不要で 省スペース 省コスト コンパクトで取付けが簡単。 インバーターで必要な高調波対策 リアクトル 並列取付けが可能なため やラジオノイズ対策が必要ない 省スペース化を実現します。 ため、追加コストは不要です。 ノイズフィルター ソフト不要で 高い耐環境性 簡単設定 IEC/EN60721-3-3ed.2002に準拠。 前面にあるポテンショ - 化学物質クラス3C3（塩水噴霧なし） メーターで簡単に設定 - 機械物質クラス3S3 できます。 - 機械的条件クラス3M4 ■ATS01シリーズレンジをATS130シリーズで拡張 Altivarソフトスターター Altivarソフトスターター シリーズ ATS01（N2） ATS130 供給電圧 三相200〜240V、380〜415V、440〜480V 三相200〜480V 定格電流 6〜32A 38〜105A モーター容量 0.75〜15kW 11〜55kW 制御電圧 内蔵 24Vdc 始動タイプ 電圧制御 電圧制御 停止タイプ フリーホイール、電圧制御 フリーホイール、電圧制御 ブースト機能 有り 有り バイパス 内蔵 内蔵 ATS130シリーズの詳細情報はWebサイトをご覧ください。 se.com/jp www.se.com/jp/ja/product-subcategory/2940 シュナイダーエレクトリックホールディングス株式会社 ご用命は… 製品に関するお問い合わせは、カスタマーケアセンターまで 平⽇（弊社指定の休業⽇を除く） 9:00〜17:00 03-4578-4697 ●ご使用の前に必ずマニュアル、およびその他付属する書類をよくお読みください。●据付け・接続・保守は、必ず電気 設備の施工法、関連法規などを熟知し、かつ適切な技能を有する方が行うようにしてください。これらを守らずに使用した 結果、人命に関わる重傷や機器の損傷、その他いかなる結果が生じても弊社は一切の責任を負わないものとします。 ●掲載した内容は、製品改良のため予告なく変更する場合がございます。 Copyright©2024 Schneider Electric Japan Holdings Ltd. All Rights Reserved. J2408PL-00728-00 Internal
